1 / 4

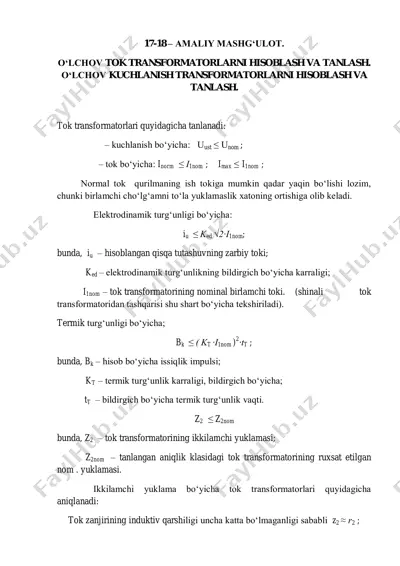

17-18 – amaliy mashg‘ulot. oʻlchov tok transformatorlarni hisoblash va tanlash. oʻlchov kuchlanish transformatorlarni hisoblash va tanlash. tok transformatorlari quyidagicha tanlanadi: – kuchlanish boʻyicha: uust ≤ unom ; – tok boʻyicha: inorm ≤ i1nom ; imax ≤ i1nom ; normal tok qurilmaning ish tokiga mumkin qadar yaqin boʻlishi lozim, chunki birlamchi choʻlgʻamni toʻla yuklamaslik xatoning ortishiga olib keladi. elektrodinamik turgʻunligi boʻyicha: iu ≤ ked √2·i1nom; bunda, iu – hisoblangan qisqa tutashuvning zarbiy toki; ked – elektrodinamik turgʻunlikning bildirgich boʻyicha karraligi; i1nom – tok transformatorining nominal birlamchi toki. (shinali tok transformatoridan tashqarisi shu shart boʻyicha tekshiriladi). termik turgʻunligi boʻyicha; bk ≤ ( kt ·i1nom ) 2 ·tt ; bunda, bk – hisob boʻyicha issiqlik impulsi; kt – termik turgʻunlik karraligi, bildirgich boʻyicha; tt – bildirgich boʻyicha termik turgʻunlik vaqti. z2 ≤ z2nom bunda, z2 – tok transformatorining ikkilamchi yuklamasi; z2nom – tanlangan aniqlik klasidagi tok transformatorining ruxsat etilgan nom . yuklamasi. ikkilamchi …

2 / 4

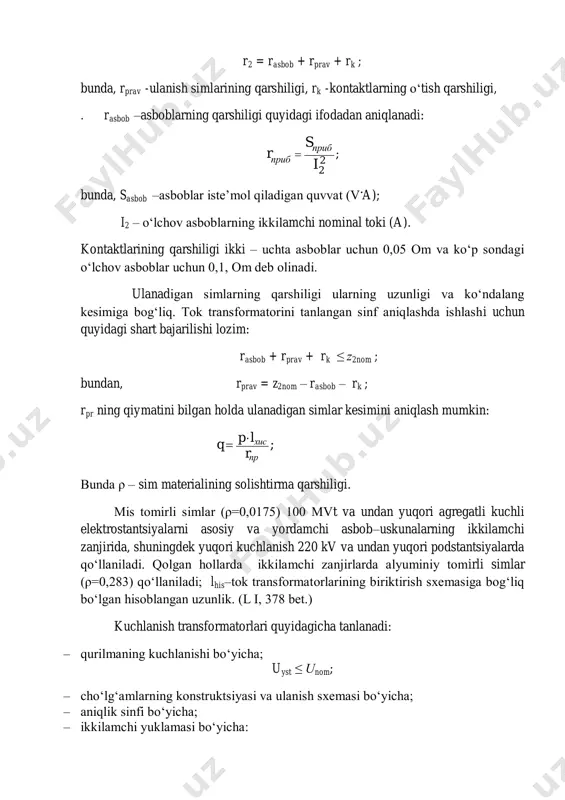

in: ; пр хис r lp q   bunda ρ – sim materialining solishtirma qarshiligi. mis tomirli simlar (ρ=0,0175) 100 mvt va undan yuqori agregatli kuchli elektrostantsiyalarni asosiy va yordamchi asbob–uskunalarning ikkilamchi zanjirida, shuningdek yuqori kuchlanish 220 kv va undan yuqori podstantsiyalarda qoʻllaniladi. qolgan hollarda ikkilamchi zanjirlarda alyuminiy tomirli simlar (ρ=0,283) qoʻllaniladi; lhis–tok transformatorlarining biriktirish sxemasiga bogʻliq boʻlgan hisoblangan uzunlik. (l i, 378 bet.) kuchlanish transformatorlari quyidagicha tanlanadi: – qurilmaning kuchlanishi boʻyicha; uyst ≤ unom; – choʻlgʻamlarning konstruktsiyasi va ulanish sxemasi boʻyicha; – aniqlik sinfi boʻyicha; – ikkilamchi yuklamasi boʻyicha: s2∑ ≤ snom; bunda snom – tanlangan aniqlik sinfidagi nominal quvvat; s2∑ – kuchlanish transformatoriga ulangan hamma rele va oʻlchov asboblarining yuklamasi, va;     2 приб 2 приб 2 прибприб 2 прибприб2σ qpsinscosss   agar, ikkilamchi yuklamaning quvvati tanlangan aniqlik sinfidagi kuchlaninish transformatorining nominal quvvatdan koʻp boʻlsa, u holda ikkinchi kuchlanish transformatori oʻrnatiladi va asboblarning …

3 / 4

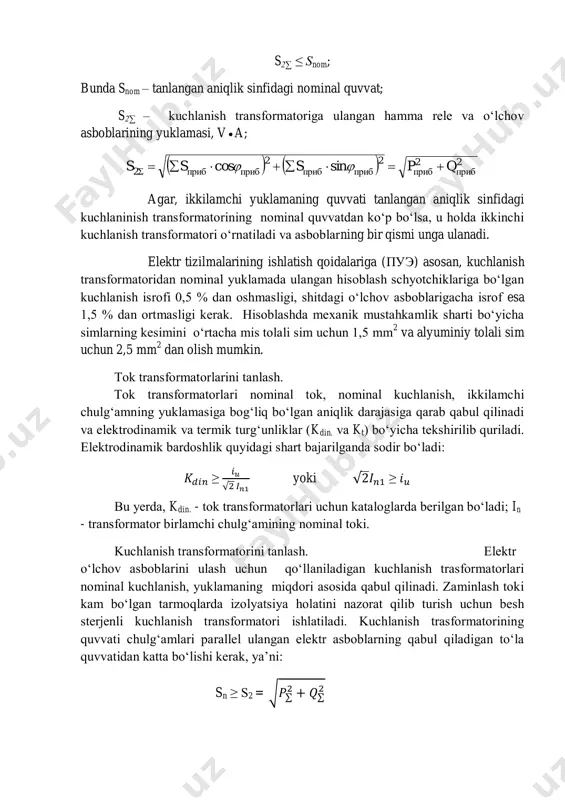

hun kаtаlоglаrdа bеrilgаn boʻlаdi; in - trаnsfоrmаtоr birlаmchi chulgʻаmining nоminаl tоki. kuchlаnish trаnsfоrmаtоrini tаnlаsh. elеktr oʻlchоv аsbоblаrini ulаsh uchun qoʻllаnilаdigаn kuchlаnish trаsfоrmаtоrlаri nоminаl kuchlаnish, yuklаmаning miqdоri аsоsidа qаbul qilinаdi. zаminlаsh tоki kаm boʻlgаn tаrmоqlаrdа izоlyatsiya hоlаtini nаzоrаt qilib turish uchun bеsh stеrjеnli kuchlаnish trаnsfоrmаtоri ishlаtilаdi. kuchlаnish trаsfоrmаtоrining quvvаti chulgʻаmlаri pаrаllеl ulаngаn elеktr аsbоblаrning qаbul qilаdigаn toʻlа quvvаtidаn kаttа boʻlishi kеrаk, ya’ni: sn ≥ s2 = bu yеrdа, =s2·cosφ - аsbоblаr gʻаltаklаrining istе’mоl qilаdigаn аktiv quvvаti; =s2·sinφ- аsbоblаr gʻаltаklаrining iste’mоl qilаdigаn rеаktiv quvvаti. 17.1-misol 1.podstansiya uchun kuchlanish transformatori th tanlanlash. nominal kuchlanish boʻyicha uном. ≥ uтар. ном. 10kv=10kv нтми-10-66 вн-10000 в; hh=100b. (нтми-10-66 dan har bir seksiya uchun 1 tadan jami – 2dona tanlaymiz .) 2.podstansiya uchun tok transformatorlari tt tanlanlash. nominal kuchlanish boʻyicha uном. ≥ uтар. ном. 10kv=10kv nominal tok boʻyicha inom ≥ ihis. 200a ˃ 196,43a termik chidamlilik boʻyicha: iter. ≥ iзар 10ka ˃ 0,45ka elektrodinamik chidamlilik boʻyicha: idin. …

4 / 4

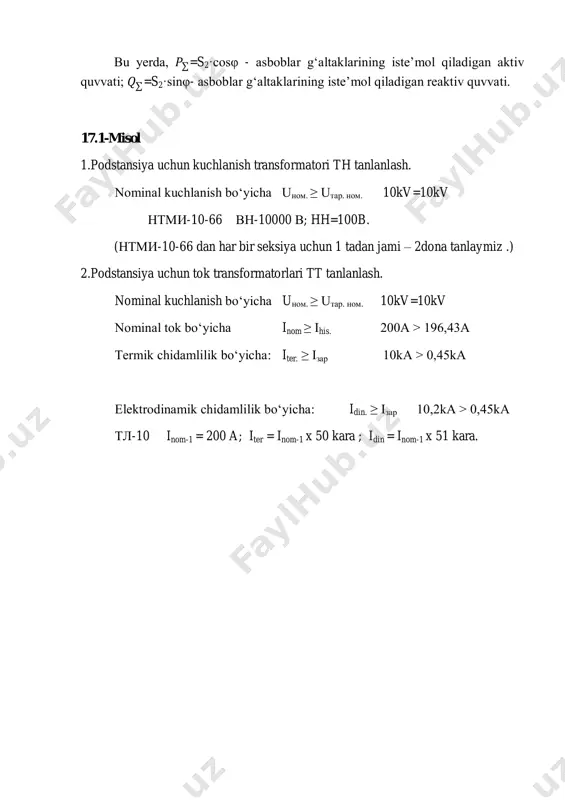

o‘lchov tok transformatorlarni hisoblash va tanlash - Page 4
