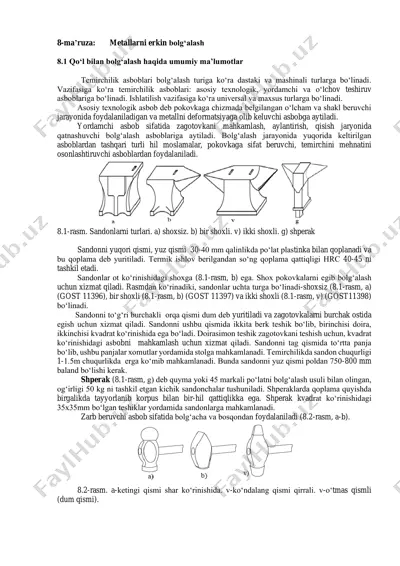

8-ma’ruza: metallarni erkin bolg‘alash 8.1 qo‘l bilan bolg‘alash haqida umumiy ma’lumotlar temirchilik asboblari bolg‘alash turiga ko‘ra dastaki va mashinali turlarga bo‘linadi. vazifasiga ko‘ra temirchilik asboblari: asosiy texnologik, yordamchi va o‘lchov teshiruv asboblariga bo‘linadi. ishlatilish vazifasiga ko‘ra universal va maxsus turlarga bo‘linadi. asosiy texnologik asbob deb pokovkaga chizmada belgilangan o‘lcham va shakl beruvchi jarayonida foydalaniladigan va metallni deformatsiyaga olib keluvchi asbobga aytiladi. yordamchi asbob sifatida zagotovkani mahkamlash, aylantirish, qisish jaryonida qatnashuvchi bolg‘alash asboblariga aytiladi. bolg‘alash jarayonida yuqorida keltirilgan asboblardan tashqari turli hil moslamalar, pokovkaga sifat beruvchi, temirchini mehnatini osonlashtiruvchi asboblardan foydalaniladi. 8.1-rasm. sandonlarni turlari. a) shoxsiz. b) bir shoxli. v) ikki shoxli. g) shperak sandonni yuqori qismi, yuz qismi 30-40 mm qalinlikda po‘lat plastinka bilan qoplanadi va bu qoplama deb yuritiladi. termik ishlov berilgandan so‘ng qoplama qattiqligi hrc 40-45 ni tashkil etadi. sandonlar ot ko‘rinishidagi shoxga (8.1-rasm, b) ega. shox pokovkalarni egib bolg‘alash uchun xizmat qiladi. rasmdan ko‘rinadiki, sandonlar uchta turga …

2 / 13

) deb quyma yoki 45 markali po‘latni bolg‘alash usuli bilan olingan, og‘irligi 50 kg ni tashkil etgan kichik sandonchalar tushuniladi. shperaklarda qoplama quyishda birgalikda tayyorlanib korpus bilan bir-hil qattiqlikka ega. shperak kvadrat ko‘rinishidagi 35x35mm bo‘lgan teshiklar yordamida sandonlarga mahkamlanadi. zarb beruvchi asbob sifatida bolg‘acha va bosqondan foydalaniladi (8.2-rasm, a-b). 8.2-rasm. a-ketingi qismi shar ko‘rinishida. v-ko‘ndalang qismi qirrali. v-o‘tmas qismli (dum qismi). temirchi yirik zagotovkalarga ishlov berishda bosqon o‘rniga urish va zarb berishda bolg‘achadan foydalanadi. bolg‘achalar u7 va u8 markali po‘latdan tayyorlanib, og‘irligi 0,5-2 kg gacha bo‘ladi. bolg‘alar ikki boykaga ega bo‘lib, birinchi qismi doira, kvadrat, sakkiz burchakli bo‘lishi mumkin. ikkinchi qismi orqa tomoni shar ko‘rinishida, kesilgan elkali, o‘tmas ko‘rinishda bo‘lib- burin deb ataladi. bolg‘a boykasi toblash orqali tayyorlanadi. dastaki bolg‘alashda qizdirilgan zagotovkaga zarb beruvchi asosiy asbob sifatida bosqondan (8.3-rasm) foydalaniladi. bosqon ham ikki tomonli bo‘lib, kuyidagi qismlarga bo‘linadi: (8.2-rasm, a) o‘tmas burunli yoki o‘tmas qirrali (8.2 rasm, b) (gost 11401), …

3 / 13

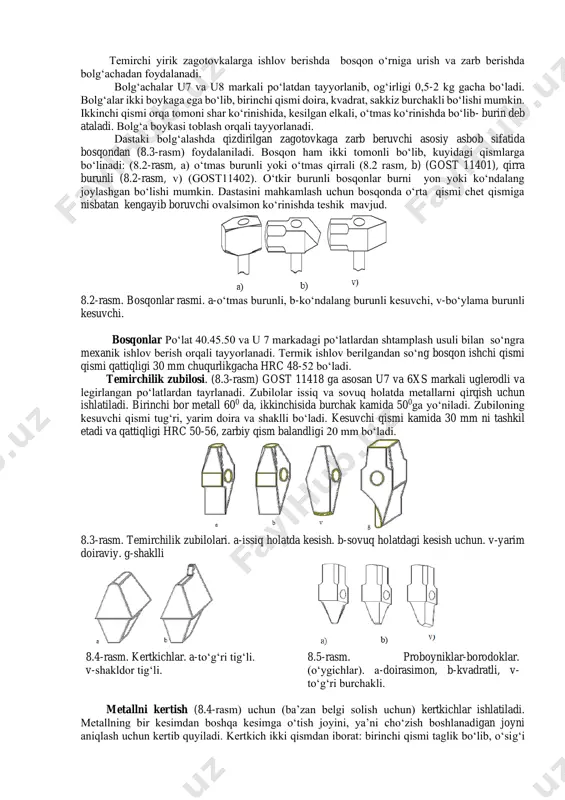

bor metall 600 da, ikkinchisida burchak kamida 500ga yo‘niladi. zubiloning kesuvchi qismi tug‘ri, yarim doira va shaklli bo‘ladi. kesuvchi qismi kamida 30 mm ni tashkil etadi va qattiqligi hrc 50-56, zarbiy qism balandligi 20 mm bo‘ladi. 8.3-rasm. temirchilik zubilolari. a-issiq holatda kesish. b-sovuq holatdagi kesish uchun. v-yarim doiraviy. g-shaklli 8.4-rasm. kertkichlar. a-to‘g‘ri tig‘li. v-shakldor tig‘li. 8.5-rasm. proboyniklar-borodoklar. (o‘ygichlar). a-doirasimon, b-kvadratli, v- to‘g‘ri burchakli. metallni kertish (8.4-rasm) uchun (ba’zan belgi solish uchun) kertkichlar ishlatiladi. metallning bir kesimdan boshqa kesimga o‘tish joyini, ya’ni cho‘zish boshlanadigan joyni aniqlash uchun kertib quyiladi. kertkich ikki qismdan iborat: birinchi qismi taglik bo‘lib, o‘sig‘i bilan sandonning teshigiga kirgizib quyiladi, ikkinchi qismi soplangan ustlik bo‘lib, kertiladigan metall ustiga quyiladi. proboyniklar (8.5-rasm) (borodoklar) doirasimon, kvadrat, tug‘ri burchakli va boshqa teshiklarni teshish uchun xizmat qiladi. ularni u7 40 va 45 markali uglerodli va sifatli po‘latlardan bolg‘alash usuli bilan tayyorlanadi. objimkalar (qisadigan asboblar)-yumaloq buyumlarni cho‘zish uchun ishlatiladi. objimka ikki bo‘lakdan iborat. …

4 / 13

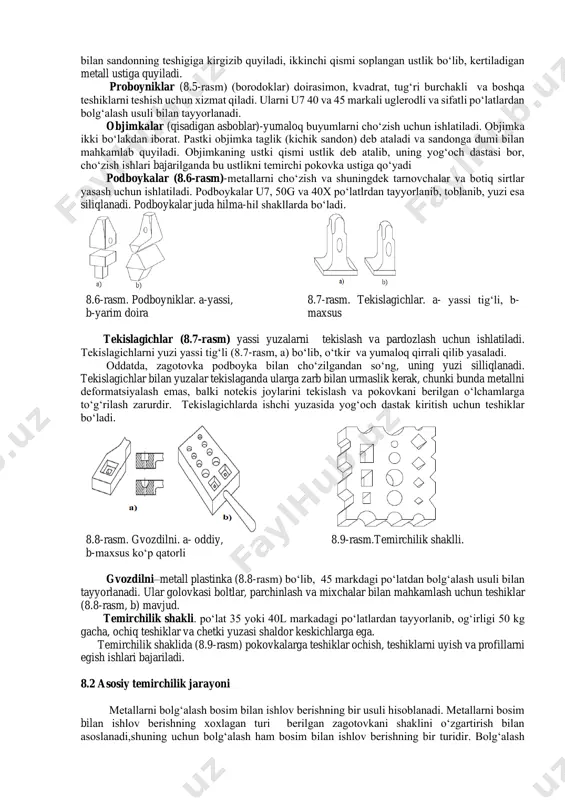

ib yasaladi. oddatda, zagotovka podboyka bilan cho‘zilgandan so‘ng, uning yuzi silliqlanadi. tekislagichlar bilan yuzalar tekislaganda ularga zarb bilan urmaslik kerak, chunki bunda metallni deformatsiyalash emas, balki notekis joylarini tekislash va pokovkani berilgan o‘lchamlarga to‘g‘rilash zarurdir. tekislagichlarda ishchi yuzasida yog‘och dastak kiritish uchun teshiklar bo‘ladi. 8.8-rasm. gvozdilni. a- oddiy, b-maxsus ko‘p qatorli 8.9-rasm.temirchilik shaklli. gvozdilni–metall plastinka (8.8-rasm) bo‘lib, 45 markdagi po‘latdan bolg‘alash usuli bilan tayyorlanadi. ular golovkasi boltlar, parchinlash va mixchalar bilan mahkamlash uchun teshiklar (8.8-rasm, b) mavjud. temirchilik shakli. po‘lat 35 yoki 40l markadagi po‘latlardan tayyorlanib, og‘irligi 50 kg gacha, ochiq teshiklar va chetki yuzasi shaldor keskichlarga ega. temirchilik shaklida (8.9-rasm) pokovkalarga teshiklar ochish, teshiklarni uyish va profillarni egish ishlari bajariladi. 8.2 asosiy temirchilik jarayoni metallarni bolg‘alash bosim bilan ishlov berishning bir usuli hisoblanadi. metallarni bosim bilan ishlov berishning xoxlagan turi berilgan zagotovkani shaklini o‘zgartirish bilan asoslanadi,shuning uchun bolg‘alash ham bosim bilan ishlov berishning bir turidir. bolg‘alash jarayonida shakl o‘zgarishi …

5 / 13

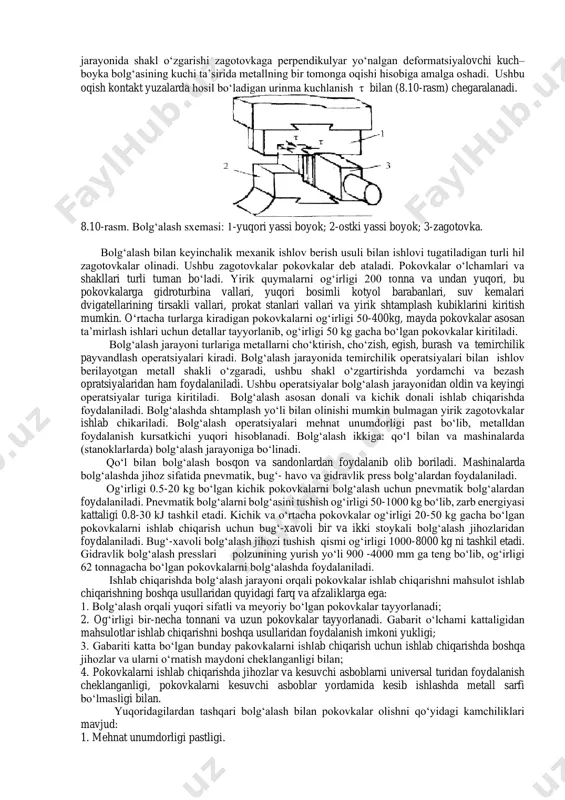

ng tirsakli vallari, prokat stanlari vallari va yirik shtamplash kubiklarini kiritish mumkin. o‘rtacha turlarga kiradigan pokovkalarni og‘irligi 50-400kg, mayda pokovkalar asosan ta’mirlash ishlari uchun detallar tayyorlanib, og‘irligi 50 kg gacha bo‘lgan pokovkalar kiritiladi. bolg‘alash jarayoni turlariga metallarni cho‘ktirish, cho‘zish, egish, burash va temirchilik payvandlash operatsiyalari kiradi. bolg‘alash jarayonida temirchilik operatsiyalari bilan ishlov berilayotgan metall shakli o‘zgaradi, ushbu shakl o‘zgartirishda yordamchi va bezash opratsiyalaridan ham foydalaniladi. ushbu operatsiyalar bolg‘alash jarayonidan oldin va keyingi operatsiyalar turiga kiritiladi. bolg‘alash asosan donali va kichik donali ishlab chiqarishda foydalaniladi. bolg‘alashda shtamplash yo‘li bilan olinishi mumkin bulmagan yirik zagotovkalar ishlab chikariladi. bolg‘alash operatsiyalari mehnat unumdorligi past bo‘lib, metalldan foydalanish kursatkichi yuqori hisoblanadi. bolg‘alash ikkiga: qo‘l bilan va mashinalarda (stanoklarlarda) bolg‘alash jarayoniga bo‘linadi. qo‘l bilan bolg‘alash bosqon va sandonlardan foydalanib olib boriladi. mashinalarda bolg‘alashda jihoz sifatida pnevmatik, bug‘- havo va gidravlik press bolg‘alardan foydalaniladi. og‘irligi 0.5-20 kg bo‘lgan kichik pokovkalarni bolg‘alash uchun pnevmatik bolg‘alardan foydalaniladi. pnevmatik bolg‘alarni …
