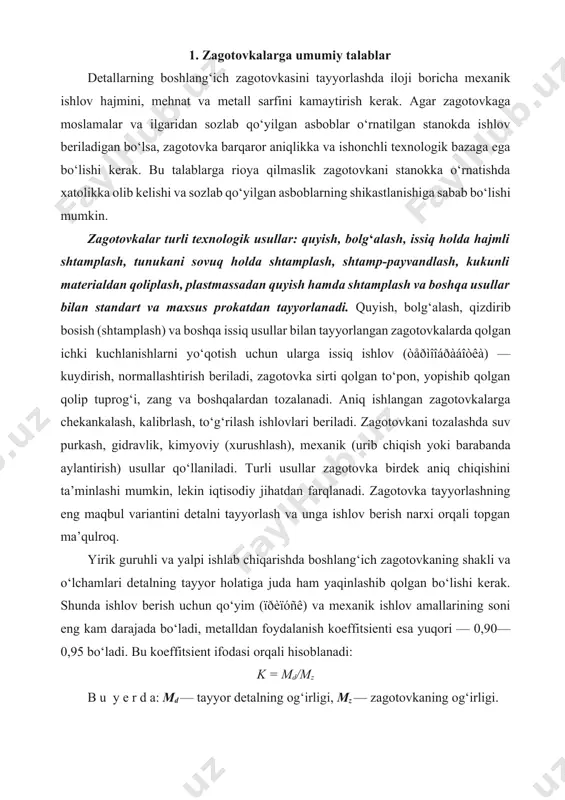

1522396772_70503.docx zagotovka turlari va ularni yasash usullari reja: 1. zagotovkalarga umumiy talablar 2. quyma zagotovka tayyorlash 3. plastik deformatsiya usuli bilan zagotovka tayyorlash 4. plastik deformatsiyada ishlatiladigan prokatlar 5. metall kukunlaridan zagotovka tayyorlash 6. plastmassadan zagotovka tayyorlash 7. shtamplab payvandlangan zagotovkalar 1. zagotovkalarga umumiy talablar detallarning boshlang‘ich zagotovkasini tayyorlashda iloji boricha mexanik ishlov hajmini, mehnat va metall sarfini kamaytirish kerak. agar zagotovkaga moslamalar va ilgaridan sozlab qo‘yilgan asboblar o‘rnatilgan stanokda ishlov beriladigan bo‘lsa, zagotovka barqaror aniqlikka va ishonchli texnologik bazaga ega bo‘lishi kerak. bu talablarga rioya qilmaslik zagotovkani stanokka o‘rnatishda xatolikka olib kelishi va sozlab qo‘yilgan asboblarning shikastlanishiga sabab bo‘lishi mumkin. zagotovkalar turli texnologik usullar: quyish, bolg‘alash, issiq holda hajmli shtamplash, tunukani sovuq holda shtamplash, shtamp-payvandlash, kukunli materialdan qoliplash, plastmassadan quyish hamda shtamplash va boshqa usullar bilan standart va maxsus prokatdan tayyorlanadi. quyish, bolg‘alash, qizdirib bosish (shtamplash) va boshqa issiq usullar bilan tayyorlangan zagotovkalarda qolgan ichki kuchlanishlarni yo‘qotish uchun ularga …

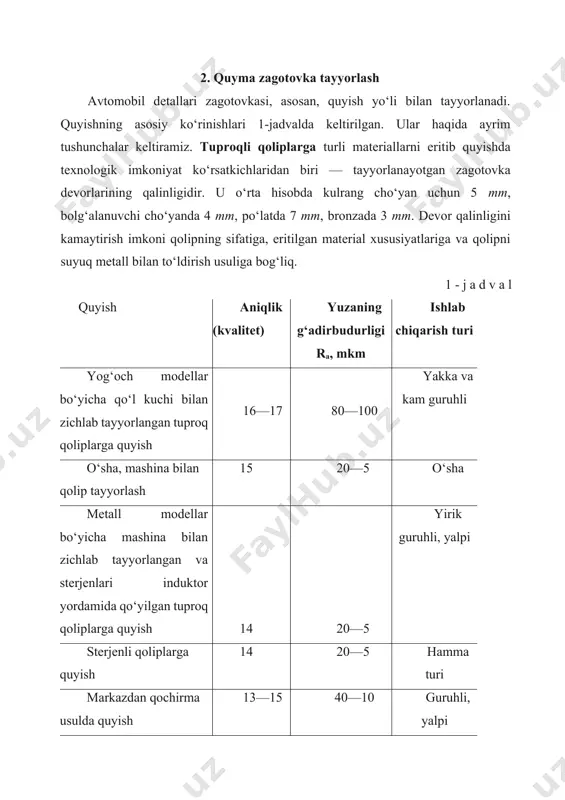

h zagotovkaning shakli va o‘lchamlari detalning tayyor holatiga juda ham yaqinlashib qolgan bo‘lishi kerak. shunda ishlov berish uchun qo‘yim (ïðèïóñê) va mexanik ishlov amallarining soni eng kam darajada bo‘ladi, metalldan foydalanish koeffitsienti esa yuqori — 0,90—0,95 bo‘ladi. bu koeffitsient ifodasi orqali hisoblanadi: k = md/mz b u y e r d a: md — tayyor detalning og‘irligi, mz — zagotovkaning og‘irligi. 2. quyma zagotovka tayyorlash avtomobil detallari zagotovkasi, asosan, quyish yo‘li bilan tayyorlanadi. quyishning asosiy ko‘rinishlari 1-jadvalda keltirilgan. ular haqida ayrim tushunchalar keltiramiz. tuproqli qoliplarga turli materiallarni eritib quyishda texnologik imkoniyat ko‘rsatkichlaridan biri — tayyorlanayotgan zagotovka devorlarining qalinligidir. u o‘rta hisobda kulrang cho‘yan uchun 5 mm, bolg‘alanuvchi cho‘yanda 4 mm, po‘latda 7 mm, bronzada 3 mm. devor qalinligini kamaytirish imkoni qolipning sifatiga, eritilgan material xususiyatlariga va qolipni suyuq metall bilan to‘ldirish usuliga bog‘liq. 1 - j a d v a l quyish aniqlik (kvalitet) yuzaning g‘adirbudurligi ra, mkm ishlab chiqarish …

anadi. qoliplarda ishlatiladigan tayoqchalarni tayyorlashda yopishtiruvchi modda sifatida suyuq shisha qo‘llaniladi. tayoqchalar bir-biriga nisbatan shunday o‘rnatiladiki, natijada qolipda detal zagotovkasining shakli hosil bo‘ladi va unga suyuq metall quyiladi. quyishning bu usuli tuproqli qoliplarga oddiy usulda quyishga qaraganda qo‘yimni 25—30% ga, kesib ishlashda mehnat sarfini 20— 25% ga kamaytiradi. markazdan qochirma usulda quyish aylanma harakat qiladigan gilzalar, halqa, tishli g‘ildirak kabi detallar zagotovkasini yasashda qo‘llanadi. bu usul bilan ikki qatlamli: cho‘yan-bronza, po‘lat-cho‘yan zagotovkalar olish mumkin. markazdan qochirma usulda olingan zagotovkaning tashqi yuzalarida me-tall zichligi yuqori, shakli esa aniq bo‘ladi, ichki yuzalarida aksincha — zichlik kamroq, shakl qo‘polroq chiqadi. ushbu usul, umuman, zagotovka sifatini yaxshilaydi, qo‘yimni va met all sarfini kamaytiradi; aylanib turadigan metall qoliplarda bajariladi. ba’zi xillarda bu usul yig‘ma qolipning metall yuzasiga qolip materialidan surkab bajariladi. metall qoliplar (êîêèëü)ga aksariyat holda rangli metallar aralashmasi va goho cho‘yan va po‘lat quyiladi. cho‘yan va po‘latning erish harorati yuqori bo‘lgani uchun qimmatbaho metall …

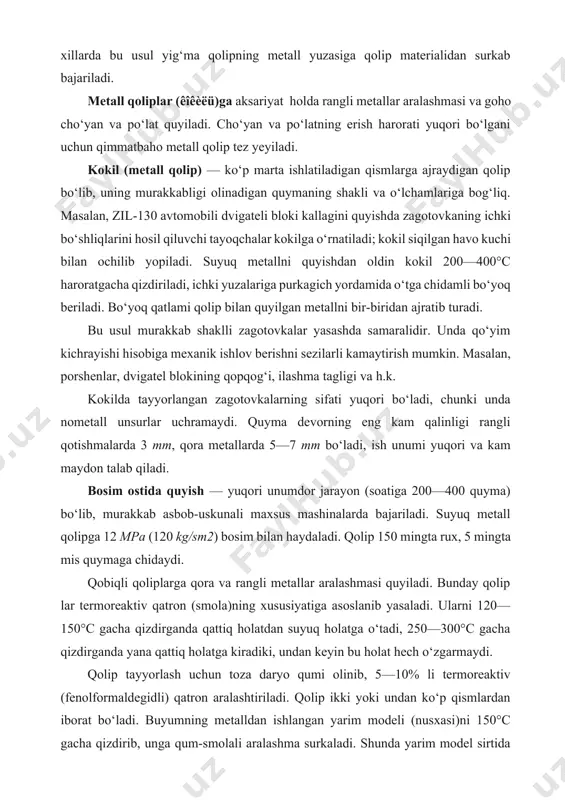

vigatel blokining qopqog‘i, ilashma tagligi va h.k. kokilda tayyorlangan zagotovkalarning sifati yuqori bo‘ladi, chunki unda nometall unsurlar uchramaydi. quyma devorning eng kam qalinligi rangli qotishmalarda 3 mm, qora metallarda 5—7 mm bo‘ladi, ish unumi yuqori va kam maydon talab qiladi. bosim ostida quyish — yuqori unumdor jarayon (soatiga 200—400 quyma) bo‘lib, murakkab asbob-uskunali maxsus mashinalarda bajariladi. suyuq metall qolipga 12 mpa (120 kg/sm2) bosim bilan haydaladi. qolip 150 mingta rux, 5 mingta mis quymaga chidaydi. qobiqli qoliplarga qora va rangli metallar aralashmasi quyiladi. bunday qolip lar termoreaktiv qatron (smola)ning xususiyatiga asoslanib yasaladi. ularni 120—150°c gacha qizdirganda qattiq holatdan suyuq holatga o‘tadi, 250—300°c gacha qizdirganda yana qattiq holatga kiradiki, undan keyin bu holat hech o‘zgarmaydi. qolip tayyorlash uchun toza daryo qumi olinib, 5—10% li termoreaktiv (fenolformaldegidli) qatron aralashtiriladi. qolip ikki yoki undan ko‘p qismlardan iborat bo‘ladi. buyumning metalldan ishlangan yarim modeli (nusxasi)ni 150°c gacha qizdirib, unga qum-smolali aralashma surkaladi. shunda yarim …

shga nisbatan keyingi mexanik ishlov berishni 30—50 foizga, qolipga sarflanadigan materialni esa taxminan 10 marta kamaytiradi. qobiqli qoliplarni tayyorlash jarayonini osongina avtomatlashtirish mumkin. qobiqli qoliplarga quyish tuproq qoliplarga nisbatan taxminan 2 marta qimmatga tushadi. erib ketadigan model bo‘yicha quyma tayyorlash usuli yuqori legirlangan po‘lat va qiyin ishlanuvchi qotishmalardan nozik va yuqori darajada aniq zagotovkalar tayyorlash uchun ishlatiladi. bu usulning asosiy maqsadi — zagotovkaga mexanik ishlov berishni iloji boricha kamaytirishdir. bunday zagotovkalarning aksariyat yuzasiga mexanik ishlov berilmaydi, ayrim yuzalari tozalanadi va silliqlanadi, xolos. murakkab shaklli detallar: masalan, turbinali rotor parraklari, tishli g‘ildiraklar, tikuv mashina mokisi, changyutkichlarning parrakli g‘ildiragi va shu kabilarn ing zagotovkalarini erib ketadigan model usulida tayyorlash samarasi yaxshi bo‘ladi. bu usul quyidagicha bajariladi: yasalishi zarur bo‘lgan detal chizmasi bo‘yicha press-forma, ya’ni yengil eriydigan material quyiladigan qolip tayyorlanadi. bunda material soviganda cho‘kib qolishi, mexanik ishlov berish qalinligi (qo‘yim) hisobga olinadi. press-formaga stearin-parafin kabi yengil eriydigan material eritib quyiladi. detalning modeli …
