1 / 5

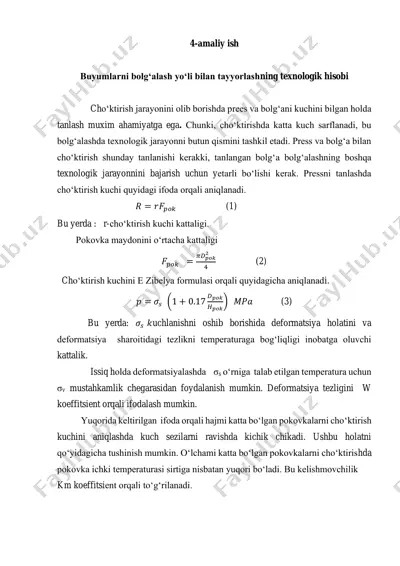

4-amaliy ish buyumlarni bolg‘alash yo‘li bilan tayyorlashning texnologik hisobi cho‘ktirish jarayonini olib borishda prees va bolg‘ani kuchini bilgan holda tanlash muxim ahamiyatga ega. chunki, cho‘ktirishda katta kuch sarflanadi, bu bolg‘alashda texnologik jarayonni butun qismini tashkil etadi. press va bolg‘a bilan cho‘ktirish shunday tanlanishi kerakki, tanlangan bolg‘a bolg‘alashning boshqa texnologik jarayonnini bajarish uchun yetarli bo‘lishi kerak. pressni tanlashda cho‘ktirish kuchi quyidagi ifoda orqali aniqlanadi. 𝑅 = 𝑟𝐹𝑝𝑜𝑘 (1) bu yerda : r-cho‘ktirish kuchi kattaligi. pokovka maydonini o‘rtacha kattaligi 𝐹𝑝𝑜𝑘 = 𝜋𝐷𝑝𝑜𝑘 2 4 (2) cho‘ktirish kuchini e zibelya formulasi orqali quyidagicha aniqlanadi. 𝑝 = 𝜎𝑠 (1 + 0.17 𝐷𝑝𝑜𝑘 𝐻𝑝𝑜𝑘 ) 𝑀𝑃𝑎 (3) bu yerda: 𝜎𝑠 𝑘uchlanishni oshib borishida deformatsiya holatini va deformatsiya sharoitidagi tezlikni temperaturaga bog‘liqligi inobatga oluvchi kattalik. issiq holda deformatsiyalashda σs o‘rniga talab etilgan temperatura uchun σv mustahkamlik chegarasidan foydalanish mumkin. deformatsiya tezligini w koeffitsient orqali ifodalash mumkin. yuqorida keltirilgan ifoda orqali hajmi katta bo‘lgan pokovkalarni cho‘ktirish kuchini …

2 / 5

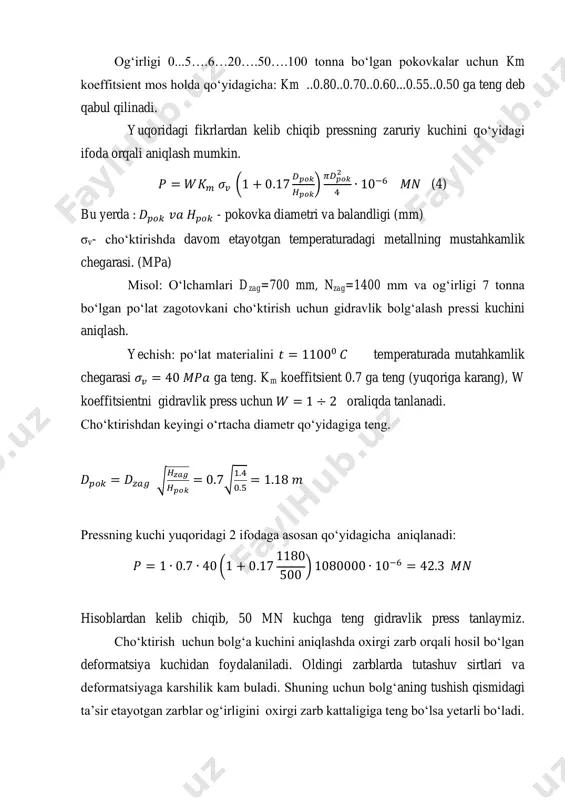

zagotovkani cho‘ktirish uchun gidravlik bolg‘alash pressi kuchini aniqlash. yechish: po‘lat materialini 𝑡 = 11000 𝐶 temperaturada mutahkamlik chegarasi 𝜎𝑣 = 40 𝑀𝑃𝑎 ga teng. km koeffitsient 0.7 ga teng (yuqoriga karang), w koeffitsientni gidravlik press uchun 𝑊 = 1 ÷ 2 oraliqda tanlanadi. cho‘ktirishdan keyingi o‘rtacha diametr qo‘yidagiga teng. 𝐷𝑝𝑜𝑘 = 𝐷𝑧𝑎𝑔 √ 𝐻𝑧𝑎𝑔 𝐻𝑝𝑜𝑘 = 0.7√ 1.4 0.5 = 1.18 𝑚 pressning kuchi yuqoridagi 2 ifodaga asosan qo‘yidagicha aniqlanadi: 𝑃 = 1 ∙ 0.7 ∙ 40 (1 + 0.17 1180 500 ) 1080000 ∙ 10−6 = 42.3 𝑀𝑁 hisoblardan kelib chiqib, 50 mn kuchga teng gidravlik press tanlaymiz. cho‘ktirish uchun bolg‘a kuchini aniqlashda oxirgi zarb orqali hosil bo‘lgan deformatsiya kuchidan foydalaniladi. oldingi zarblarda tutashuv sirtlari va deformatsiyaga karshilik kam buladi. shuning uchun bolg‘aning tushish qismidagi ta’sir etayotgan zarblar og‘irligini oxirgi zarb kattaligiga teng bo‘lsa yetarli bo‘ladi. ohirgi zarbda deformatsiya darajasi unchalik katta bo‘lmaydi (deformatsiyani doktrina darajasi tanlanadi ε.=0.025…0.06) aks …

3 / 5

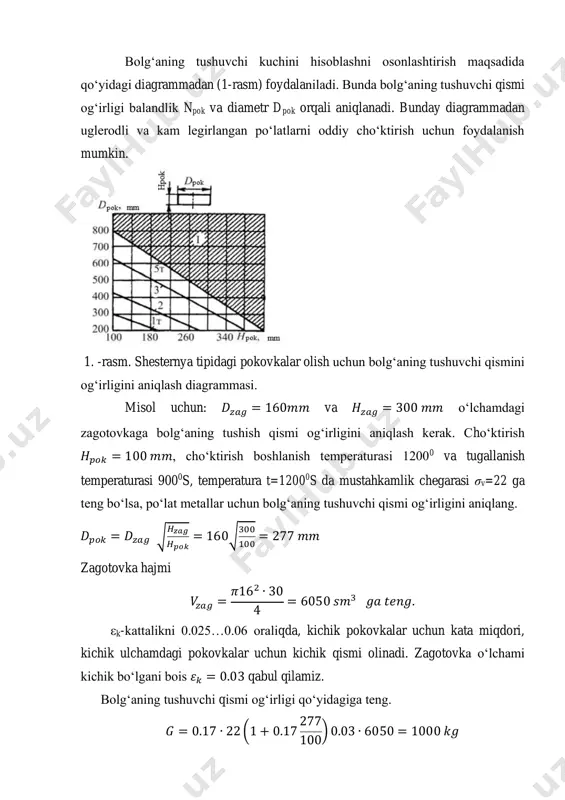

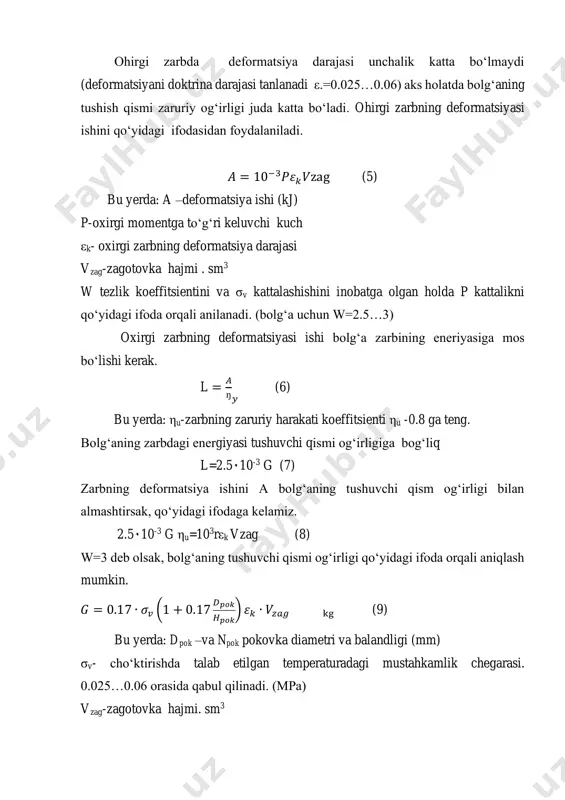

0.17 𝐷𝑝𝑜𝑘 𝐻𝑝𝑜𝑘 ) 𝜀𝑘 ∙ 𝑉𝑧𝑎𝑔 kg (9) bu yerda: dpok –va npok pokovka diametri va balandligi (mm) σv- cho‘ktirishda talab etilgan temperaturadagi mustahkamlik chegarasi. 0.025…0.06 orasida qabul qilinadi. (mpa) vzag-zagotovka hajmi. sm3 bolg‘aning tushuvchi kuchini hisoblashni osonlashtirish maqsadida qo‘yidagi diagrammadan (1-rasm) foydalaniladi. bunda bolg‘aning tushuvchi qismi og‘irligi balandlik npok va diametr dpok orqali aniqlanadi. bunday diagrammadan uglerodli va kam legirlangan po‘latlarni oddiy cho‘ktirish uchun foydalanish mumkin. 1. -rasm. shesternya tipidagi pokovkalar olish uchun bolg‘aning tushuvchi qismini og‘irligini aniqlash diagrammasi. misol uchun: 𝐷𝑧𝑎𝑔 = 160𝑚𝑚 va 𝐻𝑧𝑎𝑔 = 300 𝑚𝑚 o‘lchamdagi zagotovkaga bolg‘aning tushish qismi og‘irligini aniqlash kerak. cho‘ktirish 𝐻𝑝𝑜𝑘 = 100 𝑚𝑚, cho‘ktirish boshlanish temperaturasi 12000 va tugallanish temperaturasi 9000s, temperatura t=12000s da mustahkamlik chegarasi σv=22 ga teng bo‘lsa, po‘lat metallar uchun bolg‘aning tushuvchi qismi og‘irligini aniqlang. 𝐷𝑝𝑜𝑘 = 𝐷𝑧𝑎𝑔 √ 𝐻𝑧𝑎𝑔 𝐻𝑝𝑜𝑘 = 160√ 300 100 = 277 𝑚𝑚 zagotovka hajmi 𝑉𝑧𝑎𝑔 = 𝜋162 ∙ 30 4 …

4 / 5

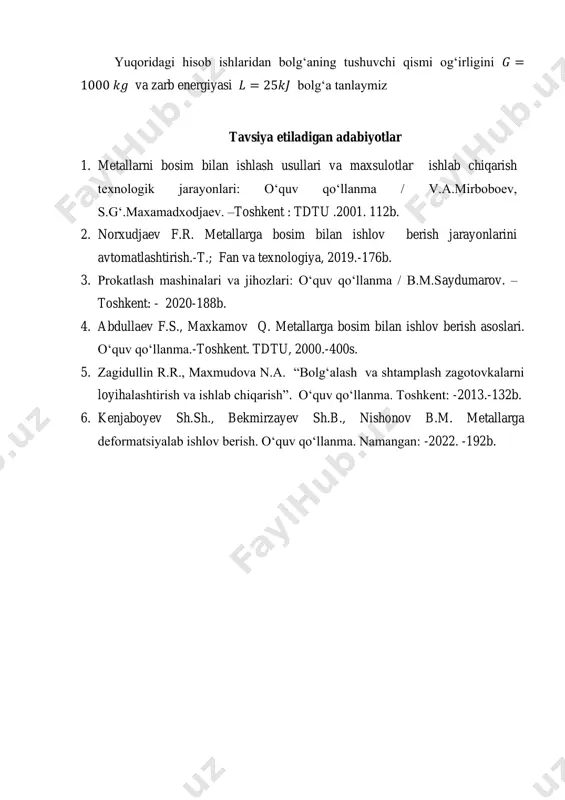

abdullaev f.s., maxkamov q. metallarga bosim bilan ishlov berish asoslari. o‘quv qo‘llanma.-toshkent. tdtu, 2000.-400s. 5. zagidullin r.r., maxmudova n.a. “bolg‘alash va shtamplash zagotovkalarni loyihalashtirish va ishlab chiqarish”. o‘quv qo‘llanma. toshkent: -2013.-132b. 6. kenjaboyev sh.sh., bekmirzayev sh.b., nishonov b.m. metallarga deformatsiyalab ishlov berish. o‘quv qo‘llanma. namangan: -2022. -192b.

5 / 5
