1 / 7

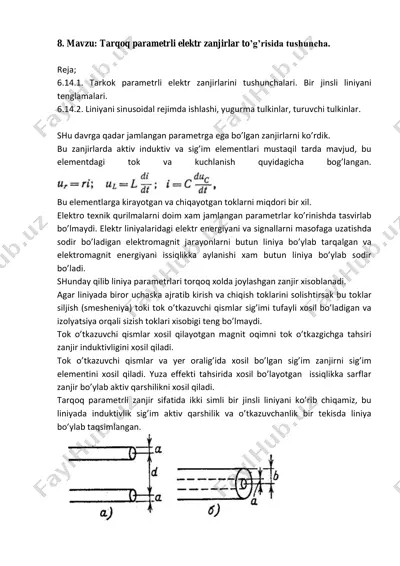

8. mavzu: tarqoq parametrli elektr zanjirlar to’g’risida tushuncha. reja; 6.14.1. tarkok parametrli elektr zanjirlarini tushunchalari. bir jinsli liniyani tenglamalari. 6.14.2. liniyani sinusoidal rejimda ishlashi, yugurma tulkinlar, turuvchi tulkinlar. shu davrga qadar jamlangan parametrga ega bo’lgan zanjirlarni ko’rdik. bu zanjirlarda aktiv induktiv va sig’im elementlari mustaqil tarda mavjud, bu elementdagi tok va kuchlanish quyidagicha bog’langan. bu elementlarga kirayotgan va chiqayotgan toklarni miqdori bir xil. elektro texnik qurilmalarni doim xam jamlangan parametrlar ko’rinishda tasvirlab bo’lmaydi. elektr liniyalaridagi elektr energiyani va signallarni masofaga uzatishda sodir bo’ladigan elektromagnit jarayonlarni butun liniya bo’ylab tarqalgan va elektromagnit energiyani issiqlikka aylanishi xam butun liniya bo’ylab sodir bo’ladi. shunday qilib liniya parametrlari torqoq xolda joylashgan zanjir xisoblanadi. agar liniyada biror uchaska ajratib kirish va chiqish toklarini solishtirsak bu toklar siljish (smesheniya) toki tok o’tkazuvchi qismlar sig’imi tufayli xosil bo’ladigan va izolyatsiya orqali sizish toklari xisobigi teng bo’lmaydi. tok o’tkazuvchi qismlar xosil qilayotgan magnit oqimni tok o’tkazgichga tahsiri zanjir …

2 / 7

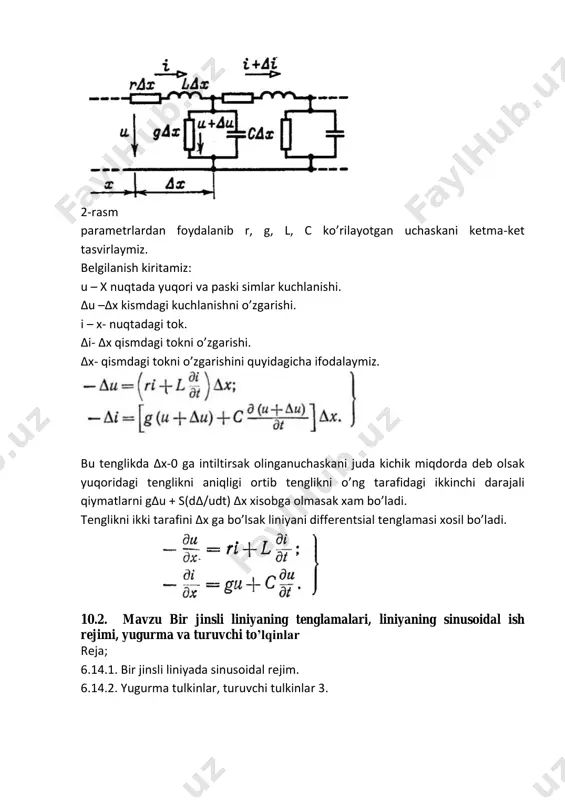

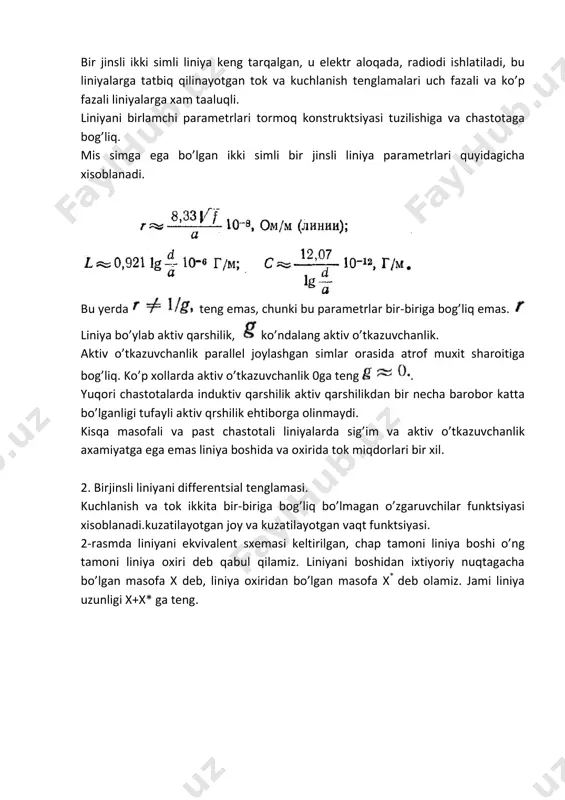

simli bir jinsli liniya parametrlari quyidagicha xisoblanadi. bu yerda teng emas, chunki bu parametrlar bir-biriga bog’liq emas. liniya bo’ylab aktiv qarshilik, ko’ndalang aktiv o’tkazuvchanlik. aktiv o’tkazuvchanlik parallel joylashgan simlar orasida atrof muxit sharoitiga bog’liq. ko’p xollarda aktiv o’tkazuvchanlik 0ga teng . yuqori chastotalarda induktiv qarshilik aktiv qarshilikdan bir necha barobor katta bo’lganligi tufayli aktiv qrshilik ehtiborga olinmaydi. kisqa masofali va past chastotali liniyalarda sig’im va aktiv o’tkazuvchanlik axamiyatga ega emas liniya boshida va oxirida tok miqdorlari bir xil. 2. birjinsli liniyani differentsial tenglamasi. kuchlanish va tok ikkita bir-biriga bog’liq bo’lmagan o’zgaruvchilar funktsiyasi xisoblanadi.kuzatilayotgan joy va kuzatilayotgan vaqt funktsiyasi. 2-rasmda liniyani ekvivalent sxemasi keltirilgan, chap tamoni liniya boshi o’ng tamoni liniya oxiri deb qabul qilamiz. liniyani boshidan ixtiyoriy nuqtagacha bo’lgan masofa x deb, liniya oxiridan bo’lgan masofa x* deb olamiz. jami liniya uzunligi x+x* ga teng. 2-rasm parametrlardan foydalanib r, g, l, c ko’rilayotgan uchaskani ketma-ket tasvirlaymiz. belgilanish kiritamiz: u – …

3 / 7

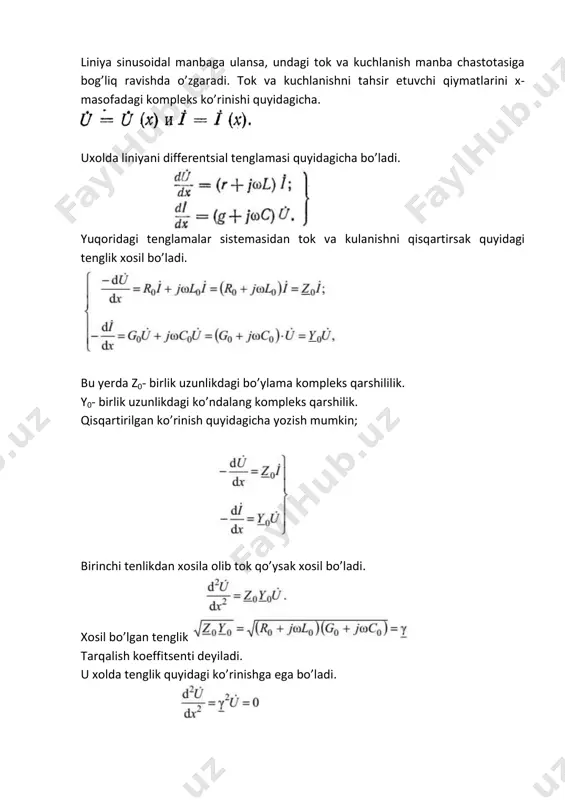

q ravishda o’zgaradi. tok va kuchlanishni tahsir etuvchi qiymatlarini x- masofadagi kompleks ko’rinishi quyidagicha. uxolda liniyani differentsial tenglamasi quyidagicha bo’ladi. yuqoridagi tenglamalar sistemasidan tok va kulanishni qisqartirsak quyidagi tenglik xosil bo’ladi. bu yerda ζ0- birlik uzunlikdagi bo’ylama kompleks qarshililik. y0- birlik uzunlikdagi ko’ndalang kompleks qarshilik. qisqartirilgan ko’rinish quyidagicha yozish mumkin; birinchi tenlikdan xosila olib tok qo’ysak xosil bo’ladi. xosil bo’lgan tenglik tarqalish koeffitsenti deyiladi. u xolda tenglik quyidagi ko’rinishga ega bo’ladi. bu tenglikni yechimi ikkita eksponentsial funktsiya yig’indisidan iborat. ̇- liniyani istalgan nuqtasi uchun kuchlanishni kompleks miqdori.a1 a2- integrallash doimiysi. - xarakteristik tenglama ildizi. tok uchun xam quyidagi qiymatlarni olish mumkin. birinchi tenglikdan tokni topsak. kompleks miqdorni to’lqin qarshiligi deyiladi va quyidagicha yozish mumkin. u xolda liniyani istalgan nuqtasi uchun tokni kompleks miqdorini quyidagicha yozish mumkin. integrallash doimiysi va tarqalish koeffitsenti kompleks miqdor. bu yerda - tebranish amplitudasini so’nish koeffitsenti, - fazalar o’zgarish koeffitsenti. kuchlanishni oniy qiymatini o’zgarishi; liniya bo’ylab …

4 / 7

musbat ishoraga ega, faza tezligi- bu kuchlanishni ikkinchi tashkil qiluvchisi xam birinchi tashkil qiluvchi tezligida liniya oxiridan boshiga xarakatlanadi. kuchlanish ikki tashkil etuvchidan iborat; tokni oniy qiymati uchun xam quyidagini yozish o’rinli. natijaviy tok va uni to’g’ri tashkil qiluvchisi yo’nalishi mos liniya boshidan oxiriga yo’nalgan. tskari tashkil kiluvchisi buni aksi. to’g’ri va teskari to’lqin tok va kuchlanishi o’rtasidagi proportsionallik koeffitsenti to’lqin qarshiligi deyiladi. to’lqin qarshiligini kompleks ko’rinishi quyidagicha: tok va kuchlanish bir-biriga nisbatan burchakka siljigan. tarqoq parametrga ega bo’lgan zanjirda xam yig’iq parametrga o’xshab quvvat topiladi.

5 / 7

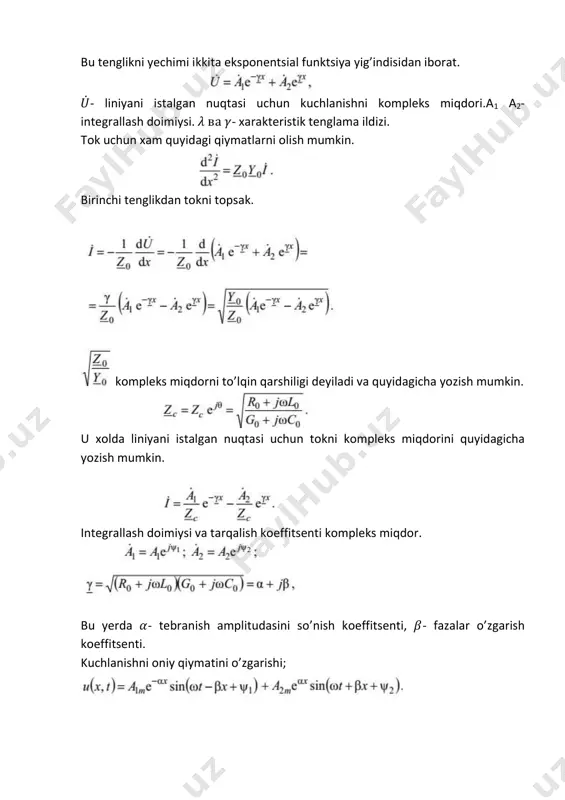

tarqoq parametrli elektr zanjirlar - Page 5
