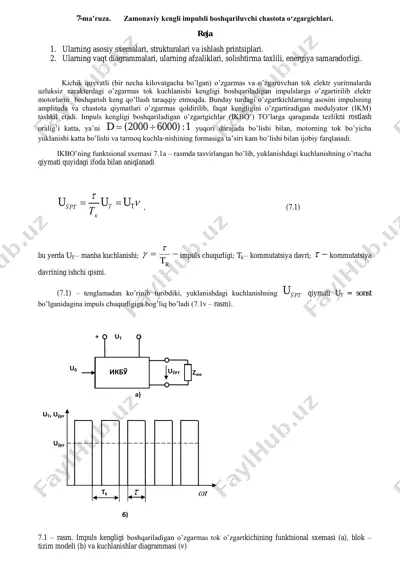

7-ma’ruza. zamonaviy kengli impulsli boshqariluvchi chastota o‘zgargichlari. reja 1. ularning asosiy sxemalari, strukturalari va ishlash printsiplari. 2. ularning vaqt diagrammalari, ularning afzaliklari, solishtirma taxlili, energiya samaradorligi. kichik quvvatli (bir necha kilovatgacha bo’lgan) o’zgarmas va o’zgaruvchan tok elektr yuritmalarda uzluksiz xarakterdagi o’zgarmas tok kuchlanishi kengligi boshqariladigan impulslarga o’zgartirilib elektr motorlarni boshqarish keng qo’llash taraqqiy etmoqda. bunday turdagi o’zgartkichlarning asosini impulsning amplituda va chastota qiymatlari o’zgarmas qoldirilib, faqat kengligini o’zgartiradigan modulyator (ikm) tashkil etadi. impuls kengligi boshqariladigan o’zgartgichlar (ikbo’) to’larga qaraganda tezlikni rostlash oralig’i katta, ya’ni 1:)60002000( d yuqori darajada bo’lishi bilan, motorning tok bo’yicha yuklanishi katta bo’lishi va tarmoq kuchla-nishining formasiga ta’siri kam bo’lishi bilan ijobiy farqlanadi. ikbo’ning funktsional sxemasi 7.1a – rasmda tasvirlangan bo’lib, yuklanishdagi kuchlanishning o’rtacha qiymati quyidagi ifoda bilan aniqlanadi   tт к ўрт uu т u  , (7.1) bu yerda ut – manba kuchlanishi;    k   impuls chuqurligi; tk – kommutatsiya …

2 / 4

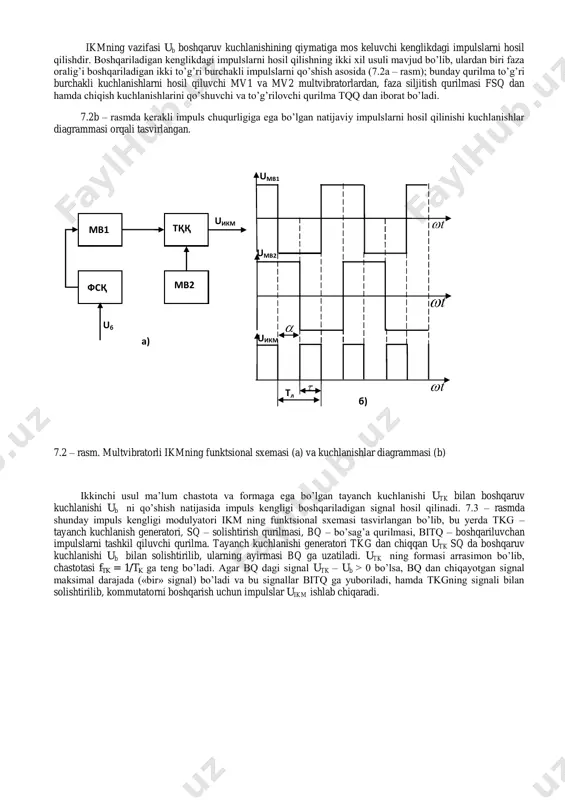

hosil qiluvchi mv1 va mv2 multvibratorlardan, faza siljitish qurilmasi fsq dan hamda chiqish kuchlanishlarini qo’shuvchi va to’g’rilovchi qurilma tqq dan iborat bo’ladi. 7.2b – rasmda kerakli impuls chuqurligiga ega bo’lgan natijaviy impulslarni hosil qilinishi kuchlanishlar diagrammasi orqali tasvirlangan. 7.2 – rasm. multvibratorli ikmning funktsional sxemasi (a) va kuchlanishlar diagrammasi (b) ikkinchi usul ma’lum chastota va formaga ega bo’lgan tayanch kuchlanishi utk bilan boshqaruv kuchlanishi ub ni qo’shish natijasida impuls kengligi boshqariladigan signal hosil qilinadi. 7.3 – rasmda shunday impuls kengligi modulyatori ikm ning funktsional sxemasi tasvirlangan bo’lib, bu yerda tkg – tayanch kuchlanish generatori, sq – solishtirish qurilmasi, bq – bo’sag’a qurilmasi, bitq – boshqariluvchan impulslarni tashkil qiluvchi qurilma. tayanch kuchlanishi generatori tkg dan chiqqan utk sq da boshqaruv kuchlanishi ub bilan solishtirilib, ularning ayirmasi bq ga uzatiladi. utk ning formasi arrasimon bo’lib, chastotasi ftk = 1/tk ga teng bo’ladi. agar bq dagi signal utk – ub > 0 bo’lsa, …

3 / 4

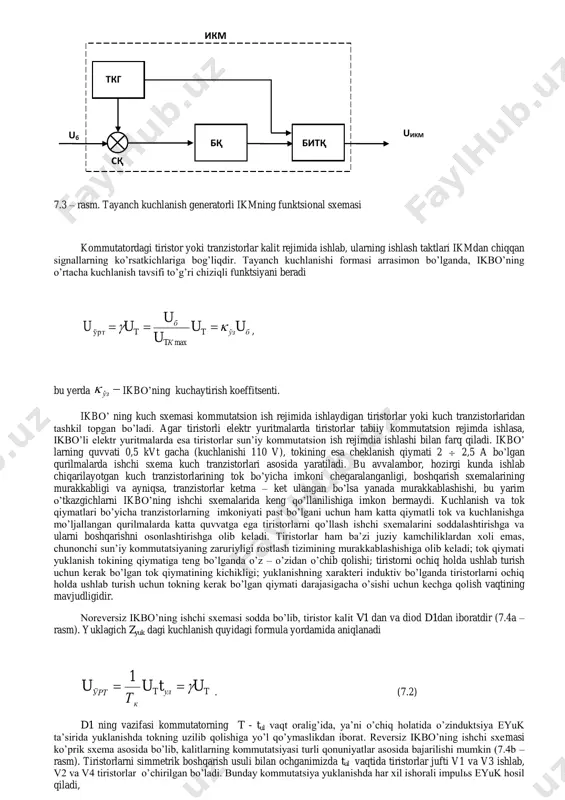

a, ikbo’li elektr yuritmalarda esa tiristorlar sun’iy kommutatsion ish rejimdia ishlashi bilan farq qiladi. ikbo’ larning quvvati 0,5 kvt gacha (kuchlanishi 110 v), tokining esa cheklanish qiymati 2  2,5 a bo’lgan qurilmalarda ishchi sxema kuch tranzistorlari asosida yaratiladi. bu avvalambor, hozirgi kunda ishlab chiqarilayotgan kuch tranzistorlarining tok bo’yicha imkoni chegaralanganligi, boshqarish sxemalarining murakkabligi va ayniqsa, tranzistorlar ketma – ket ulangan bo’lsa yanada murakkablashishi, bu yarim o’tkazgichlarni ikbo’ning ishchi sxemalarida keng qo’llanilishiga imkon bermaydi. kuchlanish va tok qiymatlari bo’yicha tranzistorlarning imkoniyati past bo’lgani uchun ham katta qiymatli tok va kuchlanishga mo’ljallangan qurilmalarda katta quvvatga ega tiristorlarni qo’llash ishchi sxemalarini soddalashtirishga va ularni boshqarishni osonlashtirishga olib keladi. tiristorlar ham ba’zi juziy kamchiliklardan xoli emas, chunonchi sun’iy kommutatsiyaning zaruriyligi rostlash tizimining murakkablashishiga olib keladi; tok qiymati yuklanish tokining qiymatiga teng bo’lganda o’z – o’zidan o’chib qolishi; tiristorni ochiq holda ushlab turish uchun kerak bo’lgan tok qiymatining kichikligi; yuklanishning xarakteri induktiv bo’lganda tiristorlarni …

4 / 4

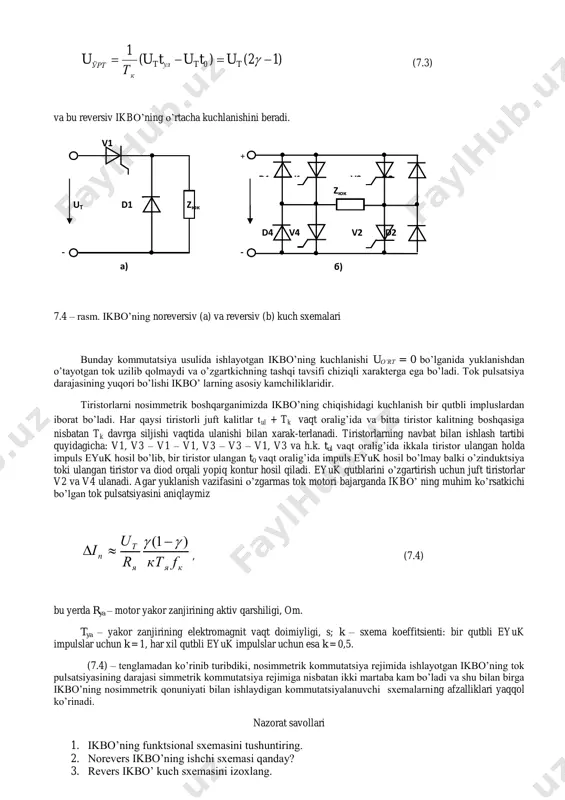

vaqtida tiristorlar jufti v1 va v3 ishlab, v2 va v4 tiristorlar o’chirilgan bo’ladi. bunday kommutatsiya yuklanishda har xil ishorali impulьs eyuk hosil qiladi, икм uб ткг сқ бқ битқ uикм )12()( 1 0  ttулt к ўрт ututu т u (7.3) va bu reversiv ikbo’ning o’rtacha kuchlanishini beradi. 7.4 – rasm. ikbo’ning noreversiv (a) va reversiv (b) kuch sxemalari bunday kommutatsiya usulida ishlayotgan ikbo’ning kuchlanishi uo’rt = 0 bo’lganida yuklanishdan o’tayotgan tok uzilib qolmaydi va o’zgartkichning tashqi tavsifi chiziqli xarakterga ega bo’ladi. tok pulsatsiya darajasining yuqori bo’lishi ikbo’ larning asosiy kamchiliklaridir. tiristorlarni nosimmetrik boshqarganimizda ikbo’ning chiqishidagi kuchlanish bir qutbli impluslardan iborat bo’ladi. har qaysi tiristorli juft kalitlar tul + tk vaqt oralig’ida va bitta tiristor kalitning boshqasiga nisbatan tk davrga siljishi vaqtida ulanishi bilan xarak-terlanadi. tiristorlarning navbat bilan ishlash tartibi quyidagicha: v1, v3 – v1 – v1, v3 – v3 – v1, v3 va h.k. tul vaqt oralig’ida ikkala tiristor …
