2-laboratoriya ishi. quyosh fotoelektrik modulining voltamper va voltvatt xarakteristikalarini o‘rganish ishning maqsadi 1. tajribada quyosh elementining elektrofizik xususiyatlarini o‘rganish uchun uning asosiy xarakteristikasi bo‘lgan vax, vvx o‘rganish va grafigini yasash. 2. tajribada stendida joylashgan quyosh elementining elektrofizik xususiyatlarini o‘rganish uchun uning asosiy xarakteristikasi bo‘lgan vvx o‘rganish va grafigini yasash qisqacha nazariy malumot fotoelektrik tizimlarda asosiy element sifatida quyosh elementlari xizmat qiladi. quyosh elementlari p-n turli yarimo‘tkazgichli materiallardan tashkil topgan. quyosh nurlanishi yarimo‘tkazgichli material strukturasida yutilib elektron- kovaklar juftligini hosil qiladi, so‘ngra p-n o‘tish orqali ajratilib element old va orqa yuzasidagi metall kontaktlarda yig‘iladi. quyosh elementlaridan fotoelektrik modullar (quyosh panellari), modullardan esa quyosh batareyalari yig‘iladi. quyosh elementlarini ommaviy ravishda ishlab chiqarish uchun asosiy material sifatida hanuzgacha kristall kremniy hisoblanadi. hamma quyosh elementlarining 80% dan ortig‘i u asosida tayyorlangan tagliklardan iborat bo‘ladi. quyosh nurlanishini yaxshi yutish qobiliyatiga ega bo‘lmasada u boshqa yarimo‘tkazgich materiallarga qaraganda qator afzalliklarga ega: 1) . kremniy yer yuzasida …

2 / 6

idir. quyosh elementlarining barcha turlari yarimo'tkazgichlar asosida ishlab chiqariladi va shuning uchun ular chiziqli bo'lmagan qurilmalardir va ularning xatti-harakati chiziqli formula bilan ta'riflana olmaydi. bunday hollarda ko'pincha grafik usullardan foydalaniladi. shu sababli, yuqori sifatli volt-amper xususiyatlarini olish quyosh elementlarining energiya va optik xususiyatlarini o'rganishda muhim vazifa hisoblanadi eksperimental qurilma laboratoriya stolida joylashgan bo‘lib quyidagi qismlardan tashkil topgan: quyosh spektrlarini qisman tavsiflovchi 150 vt quvvatdagi o‘zgaruvchan tok 220 v, 50 gs chastotaga mo‘ljallangan galogen lampa (yorug‘lik manbai), lampani ma’lum balandlikda tutib turuvchi shtativ, quyosh fotoelektrik batareyasi (qfb), ampermetr, voltmetr va o‘zgaruvchan yuklanish qarshiliklaridan rn tashkil topgan (1-rasm). tajriba ishida 2 ta har xil quvvatdagi qfb dan foydalaniladi. qfb ning fototok chiqish yo‘nalishida klemma mavjud bo‘lib qarama-qarshi qutblari belgilab qo‘yilgan. lampadan tarqalayotgan yorug‘lik nurlari bevosita quyosh fotoelektrik moduliga perpendikulyar burchak ostida tushadi. shtativda galogen lampani uch xil holatda modulga yo‘naltirish mumkin. bu qfm dan 15 sm, 25 sm, 35 sm balandlikda amalga …

3 / 6

orat, k - bolsman doimiyligi, u - kuchlanish. qe ning asosiy xarakteristikalarini o‘lchashning tartibi quyidagicha amalga oshirildi. dastlab qe ning parametrlari laboratoriya sharoitida galogen lampa yordamida, so‘ngra tabiiy sharoitda quyosh nurlariga perpendikulyar holatda joylashtirish orqali amalga oshirildi 1-rasm. qe ning voltamper xarakteristikasini o‘rganish uchun eksperimental qurilma fotoelektrik batareyaning vax ni aniqlashda muhim omillar bu harorat va quyosh nurlanishining oqim zichligidir. quyosh nurlanishi oqim zichligini (vt/m2) o‘lchash uchun muhim o‘lchov asboblaridan foydalaniladi. quyosh fotoelektrik modulining standart test sharoitida asosiy texnik ko‘rsatkichlari 1-jadvalda ko‘rsatilgan 1-jadval № parametr qiymati 1 pik (maksimal) quvvat, vt 50 2 maksimal quvvatda kuchlanish, v 18,50 3 maksimal quvvatda tok, a 2,70 4 salt yurish kuchlanishi, v 22,14 5 qisqa tutashuv toki, a 2,89 6 quyosh elementining nominal ishchi harorati,0s 47±2 7 tizimning maksimal kuchlanishi, v 1000 dc tajribani o‘tkazish tartibi. laboratoriya sharoitida o‘lchash. 1. galogen lampa shtativda laboratoriya stolidan maksimal balandlikka 35 sm o‘rnatiladi, lyuksmetr yordamida lampaning …

4 / 6

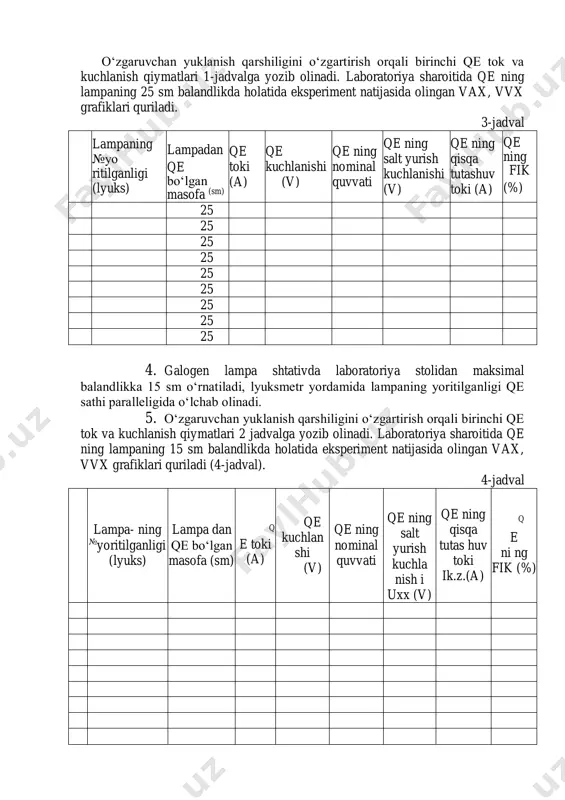

chlanish qiymatlari 1-jadvalga yozib olinadi. laboratoriya sharoitida qe ning lampaning 25 sm balandlikda holatida eksperiment natijasida olingan vax, vvx grafiklari quriladi. 3-jadval lampaning №yo ritilganligi (lyuks) lampadan qe bo‘lgan masofa (sm) qe toki (a) qe kuchlanishi (v) qe ning nominal quvvati qe ning salt yurish kuchlanishi (v) qe ning qisqa tutashuv toki (a) qe ning fik (%) 25 25 25 25 25 25 25 25 25 4. galogen lampa shtativda laboratoriya stolidan maksimal balandlikka 15 sm o‘rnatiladi, lyuksmetr yordamida lampaning yoritilganligi qe sathi paralleligida o‘lchab olinadi. 5. o‘zgaruvchan yuklanish qarshiligini o‘zgartirish orqali birinchi qe tok va kuchlanish qiymatlari 2 jadvalga yozib olinadi. laboratoriya sharoitida qe ning lampaning 15 sm balandlikda holatida eksperiment natijasida olingan vax, vvx grafiklari quriladi (4-jadval). 4-jadval lampa- ning №yoritilganligi (lyuks) lampa dan qe bo‘lgan masofa (sm) q e toki (a) qe kuchlan shi (v) qe ning nominal quvvati qe ning salt yurish kuchla nish i uxx …

5 / 6

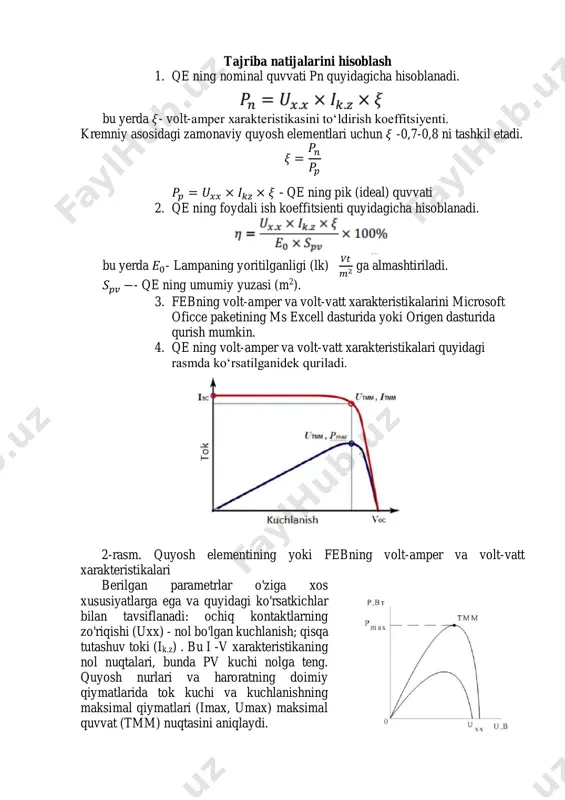

shi (uxx) - nol bo'lgan kuchlanish; qisqa tutashuv toki (ik.z) . bu i -v xarakteristikaning nol nuqtalari, bunda pv kuchi nolga teng. quyosh nurlari va haroratning doimiy qiymatlarida tok kuchi va kuchlanishning maksimal qiymatlari (imax, umax) maksimal quvvat (tmm) nuqtasini aniqlaydi. hisobotlarni tayyorlash 1. berilgan laboratoriya ishiga zarur bo‘lgan ma’lumotlarni ko‘rib chiqish. 2. ishning nomi va uning maqsadi. 3. quyosh elementining volt-amper va volt-vatt xarakteristikasi va uning to‘liq ish jarayonining yoritib bering. 4. tajriba natijalari bo‘yicha 1-3 jadvallarni to‘ldiring. 5. xulosa yozish. nazorat savollari 1. quyosh elementi haqida nimalarni bilasiz? 2. quyosh elementlarining ekvivalent va o‘lchash sxemalarini bilasizmi? 3. quyosh elementining konstruktiv tuzilishini aytib bering? 4. quyosh elementining asosiy parametrlari va xarakteristikalarini ayting? quyosh elementining yoki febning volt-amper va volt-vatt xarakteristikalarini qanday olish mumkin?
