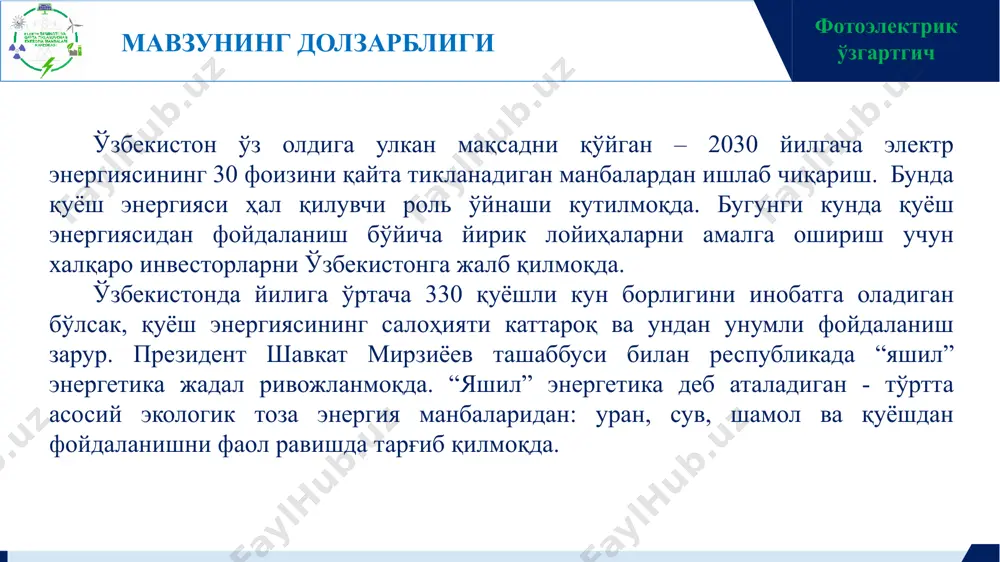

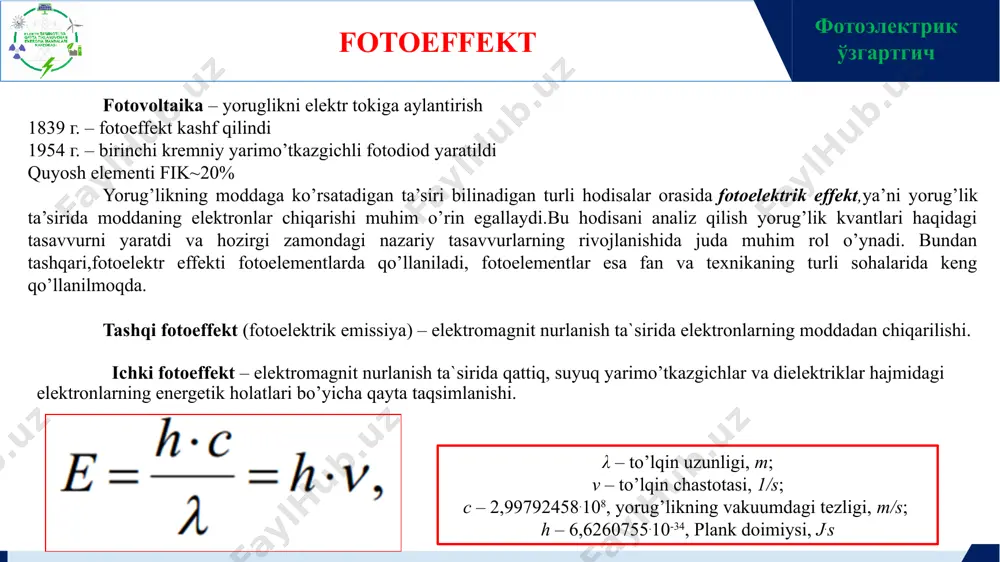

презентация powerpoint фотоэлектрик ўзгартгичлар жўрабек иззатиллаев phd, доцент izzatillaev.jurabek@gmail.com j.izzatillaev@tiiame.uz fotoeffekt hodisasi va uning turlari фотоэлектрик ўзгартгич мавзунинг долзарблиги ўзбекистон ўз олдига улкан мақсадни қўйган – 2030 йилгача электр энергиясининг 30 фоизини қайта тикланадиган манбалардан ишлаб чиқариш. бунда қуёш энергияси ҳал қилувчи роль ўйнаши кутилмоқда. бугунги кунда қуёш энергиясидан фойдаланиш бўйича йирик лойиҳаларни амалга ошириш учун халқаро инвесторларни ўзбекистонга жалб қилмоқда. ўзбекистонда йилига ўртача 330 қуёшли кун борлигини инобатга оладиган бўлсак, қуёш энергиясининг салоҳияти каттароқ ва ундан унумли фойдаланиш зарур. президент шавкат мирзиёев ташаббуси билан республикада “яшил” энергетика жадал ривожланмоқда. “яшил” энергетика деб аталадиган - тўртта асосий экологик тоза энергия манбаларидан: уран, сув, шамол ва қуёшдан фойдаланишни фаол равишда тарғиб қилмоқда. фотоэлектрик ўзгартгич fotoeffekt fotovoltaika – yoruglikni elektr tokiga aylantirish 1839 г. – fotoeffekt kashf qilindi 1954 г. – birinchi kremniy yarimo’tkazgichli fotodiod yaratildi quyosh elementi fik~20% yorug’likning moddaga ko’rsatadigan ta’siri bilinadigan turli hodisalar orasida fotoelektrik effekt,ya’ni yorug’lik ta’sirida moddaning …

2 / 25

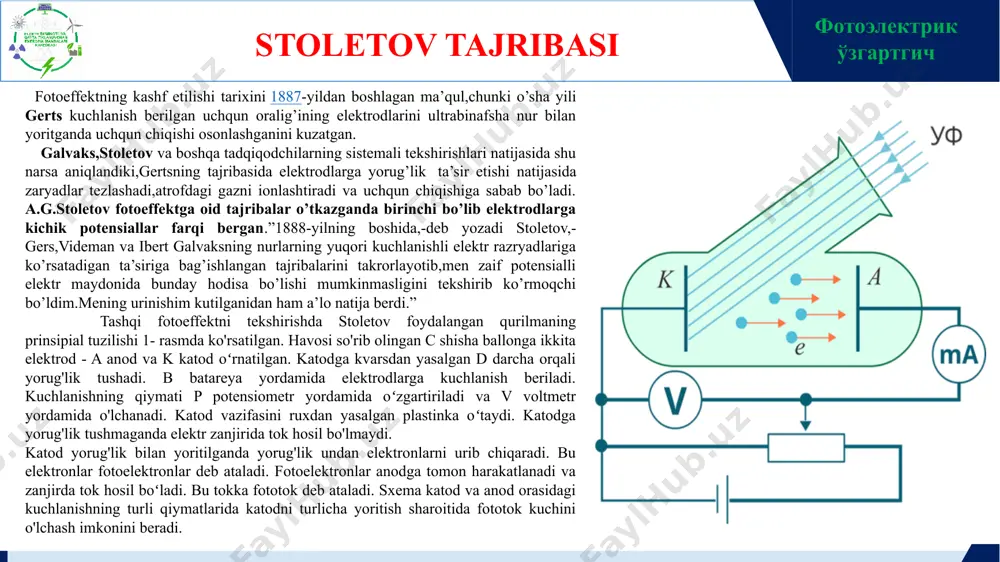

8.108, yorug’likning vakuumdagi tezligi, m/s; h – 6,6260755.10-34, plank doimiysi, j.s фотоэлектрик ўзгартгич stoletov tajribasi fotoeffektning kashf etilishi tarixini 1887-yildan boshlagan ma’qul,chunki o’sha yili gerts kuchlanish berilgan uchqun oralig’ining elektrodlarini ultrabinafsha nur bilan yoritganda uchqun chiqishi osonlashganini kuzatgan. galvaks,stoletov va boshqa tadqiqodchilarning sistemali tekshirishlari natijasida shu narsa aniqlandiki,gertsning tajribasida elektrodlarga yorug’lik ta’sir etishi natijasida zaryadlar tezlashadi,atrofdagi gazni ionlashtiradi va uchqun chiqishiga sabab bo’ladi. a.g.stoletov fotoeffektga oid tajribalar o’tkazganda birinchi bo’lib elektrodlarga kichik potensiallar farqi bergan.”1888-yilning boshida,-deb yozadi stoletov,-gers,videman va ibert galvaksning nurlarning yuqori kuchlanishli elektr razryadlariga ko’rsatadigan ta’siriga bag’ishlangan tajribalarini takrorlayotib,men zaif potensialli elektr maydonida bunday hodisa bo’lishi mumkinmasligini tekshirib ko’rmoqchi bo’ldim.mening urinishim kutilganidan ham a’lo natija berdi.” tashqi fotoeffektni tekshirishda stoletov foydalangan qurilmaning prinsipial tuzilishi 1- rasmda ko'rsatilgan. havosi so'rib olingan c shisha ballonga ikkita elektrod - a anod va k katod oʻrnatilgan. katodga kvarsdan yasalgan d darcha orqali yorug'lik tushadi. b batareya yordamida elektrodlarga kuchlanish beriladi. kuchlanishning qiymati …

3 / 25

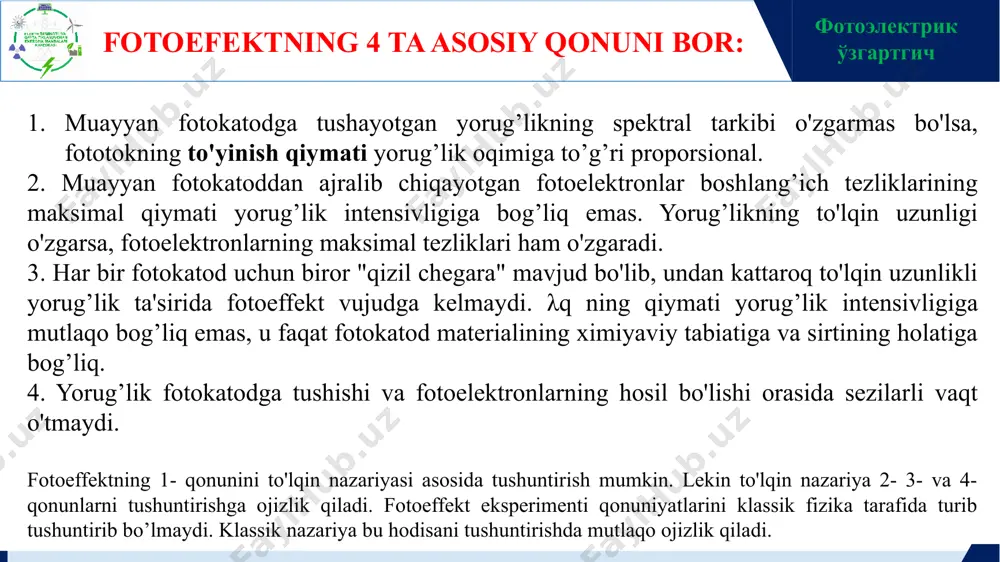

ектрик ўзгартгич fotoefektning 4 ta asosiy qonuni bor: muayyan fotokatodga tushayotgan yorug’likning spektral tarkibi o'zgarmas bo'lsa, fototokning to'yinish qiymati yorug’lik oqimiga to’g’ri proporsional. 2. muayyan fotokatoddan ajralib chiqayotgan fotoelektronlar boshlang’ich tezliklarining maksimal qiymati yorug’lik intensivligiga bog’liq emas. yorug’likning to'lqin uzunligi o'zgarsa, fotoelektronlarning maksimal tezliklari ham o'zgaradi. 3. har bir fotokatod uchun biror "qizil chegara" mavjud bo'lib, undan kattaroq to'lqin uzunlikli yorug’lik ta'sirida fotoeffekt vujudga kelmaydi. λq ning qiymati yorug’lik intensivligiga mutlaqo bog’liq emas, u faqat fotokatod materialining ximiyaviy tabiatiga va sirtining holatiga bog’liq. 4. yorug’lik fotokatodga tushishi va fotoelektronlarning hosil bo'lishi orasida sezilarli vaqt o'tmaydi. fotoeffektning 1- qonunini to'lqin nazariyasi asosida tushuntirish mumkin. lekin to'lqin nazariya 2- 3- va 4- qonunlarni tushuntirishga ojizlik qiladi. fotoeffekt eksperimenti qonuniyatlarini klassik fizika tarafida turib tushuntirib bo’lmaydi. klassik nazariya bu hodisani tushuntirishda mutlaqo ojizlik qiladi. фотоэлектрик ўзгартгич zonalar nazariyasi o’tkazgich, yarimo’tkazgich va dielektriklarning solishtirma qarshiligi va zonalari o’tkazgich yarimo’tkazgich dielektrik solishtirma qarshilik, om.sm o’tkazgich …

4 / 25

rik modul va batareya fotoelektrik modul – o’zaro elektrik jihatdan biriktirilgan fotoelementlar kombinatsiyasi. quyosh batareyasi – o’zaro elektrik jihatdan biriktirilgan modullar. old kontaktlar 3 ta moduldan tashkil topgan quyosh batareyasi 3 ta fotoelementdan tashkil topgan quyosh quyosh paneli yoki fotoelektrik modul fotoelement yoritilmagan fotoelement orqali oqayotgan tok: is – to’yinish toki, a; m – diod faktori; ud – element kuchlanishi, v; id – teshilish toki, a; uhar - 25°c haroratdagi kuchlanish, uhar=25,7 mv фотоэлектрик ўзгартгич yarimo’tkazgichlarning xususiy va aralashmali o’tkazuvchanligi yoritilgan fotoelementni quvvat manbai deb hisoblash mumkin, hamda u keladigan quyosh nurlanishining quvvatiga to'g'riproportsional bo'lgan fototok hosil qiladi: yoritilgan fotoelementning volt-amper xarakteristikasi (vax) фотоэлектрик ўзгартгич quyosh elementi vax i va element quvvati bilan kuchlanish orasidagi bog’lanish фотоэлектрик ўзгартгич мрр (maximum power point) salt ishlash kuchlanishi - usi,, v. salt ishlash rejimida (zanjir ochiq bo’lganda) i=0 bo’ladi, kontaktlardagi kuchlanish maksimal qiymatga erishadi. qisqa tutashuv toki - iqt, а. qisqa tutashtirilganda (zanjir …

5 / 25

isienti) ff quyosh elementi to'ldirish koeffitsienti (fill factor- ff)-bu haqiqiy quvvatning (vpmax*ipmax) gipotetik voc*isc kuchiga nisbati. ushbu koeffitsient fotovoltaik konvertorning sifatini baholash mumkin bo'lgan asosiy parametrlardan biridir. odatda yuqori sifatli seriyali ishlab chiqarilgan quyosh elementlari vax>0.70 to'ldirish koeffitsientiga ega. odatda ebay yoki xitoy auktsionlarida yoki onlayn-do'konlarda (b sinf) sotiladigan nuqsonli elementlar 0.4 dan 0.65 gacha bo'lgan i-vc to'ldirish koeffitsientiga ega. amorf elementlar va boshqa yupqa plyonkali fotovoltaik transduserlarda vaxni to'ldirish koeffitsienti 0,4-0,7 oralig'ida. o'ngdagi rasmda nazariy quvvat kvadratning maydoni, haqiqiy quvvat esa ko'k figuraning chegarasiga to'g'ri keladi. ff-bu ko'k shakl maydonining ko'k va qizil raqamlar yig'indisi maydoniga nisbati. aytishimiz mumkinki, ff qanchalik katta bo'lsa, ichki qarshilik tufayli elementda yo'qotish shunchalik kam bo'ladi. quyosh elementining qarshiligini aniqlash uchun ff to'ldirish koeffitsientidan ham foydalanish mumkin. vmpp = напряжение в точке максимальной мощности (тмм) impp = ток в тмм voc = напряжение холостого хода isc = ток короткого замыкания фотоэлектрик ўзгартгич mppt контроллер …
