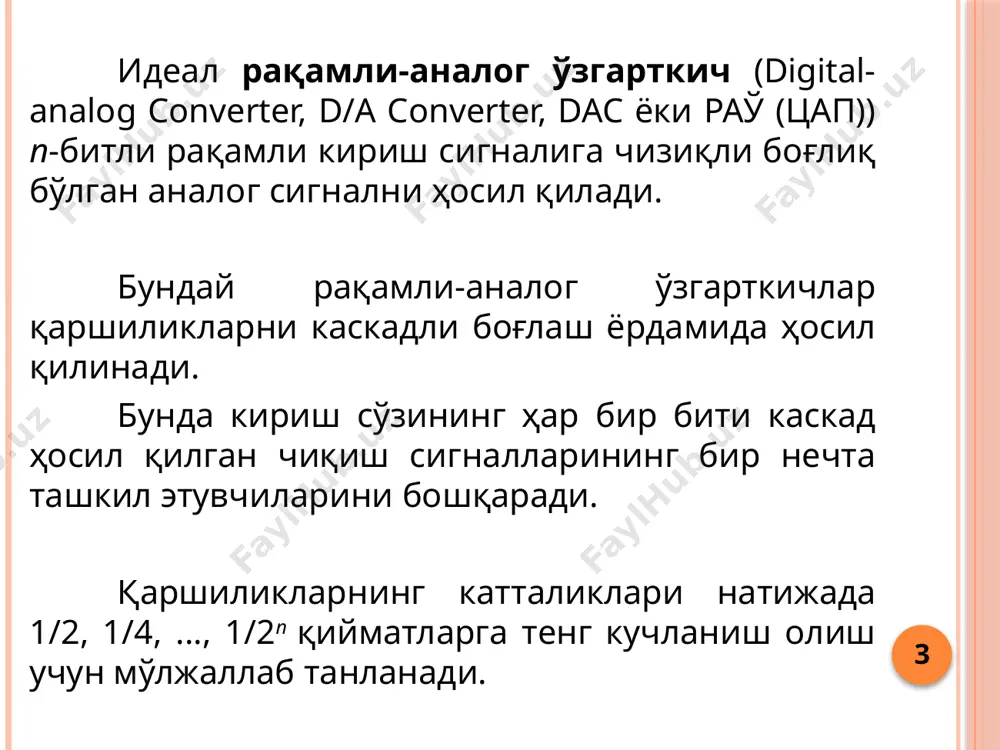

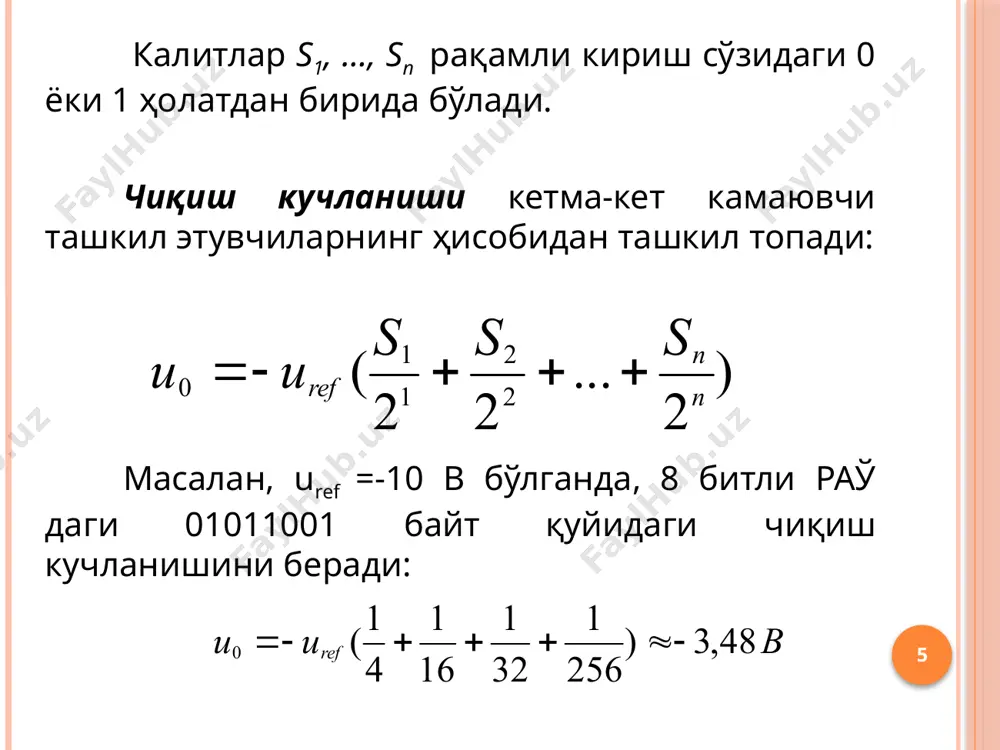

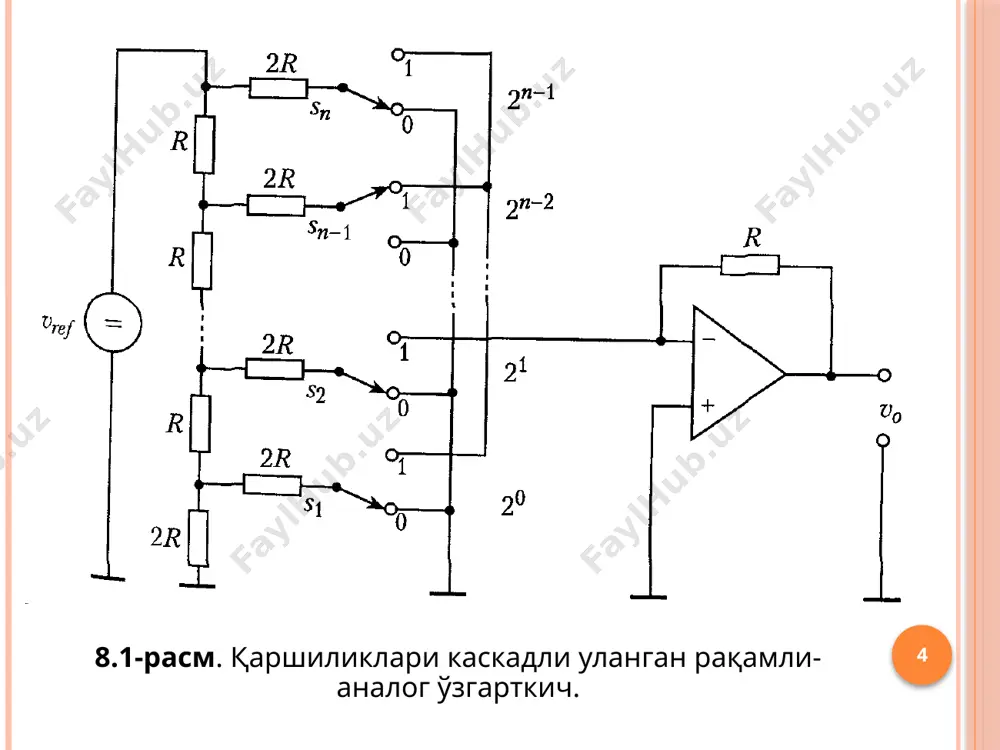

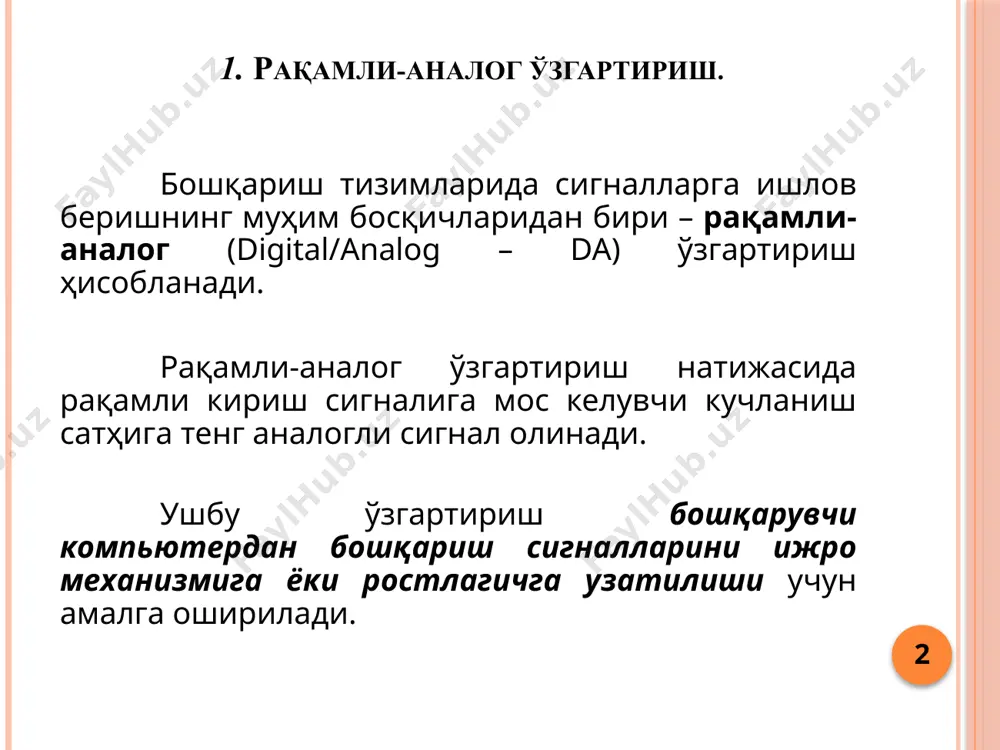

1-маъруза мавзу: масса алмашиниш жараёнлари 8-маъруза мавзу: аналог ва рақамли сигналларга ишлов бериш режа: 1. рақамли-аналог ўзгартириш. 2.аналог-рақамли ўзгартириш. 1 1. рақамли-аналог ўзгартириш. бошқариш тизимларида сигналларга ишлов беришнинг муҳим босқичларидан бири – рақамли-аналог (digital/analog – da) ўзгартириш ҳисобланади. рақамли-аналог ўзгартириш натижасида рақамли кириш сигналига мос келувчи кучланиш сатҳига тенг аналогли сигнал олинади. ушбу ўзгартириш бошқарувчи компьютердан бошқариш сигналларини ижро механизмига ёки ростлагичга узатилиши учун амалга оширилади. 2 идеал рақамли-аналог ўзгарткич (digital-analog converter, d/a converter, dac ёки раў (цап)) п-битли рақамли кириш сигналига чизиқли боғлиқ бўлган аналог сигнални ҳосил қилади. бундай рақамли-аналог ўзгарткичлар қаршиликларни каскадли боғлаш ёрдамида ҳосил қилинади. бунда кириш сўзининг ҳар бир бити каскад ҳосил қилган чиқиш сигналларининг бир нечта ташкил этувчиларини бошқаради. қаршиликларнинг катталиклари натижада 1/2, 1/4, ..., 1/2п қийматларга тенг кучланиш олиш учун мўлжаллаб танланади. 3 8.1-расм. қаршиликлари каскадли уланган рақамли-аналог ўзгарткич. 4 калитлар s1, …, sn рақамли кириш сўзидаги 0 ёки 1 ҳолатдан бирида бўлади. чиқиш …

2 / 12

ашлар тўғрисидаги сигналларни бошқариш компьютерида ишлов бериш учун уларни аналог кўринишдан рақамли шаклга ўтказиш талаб этилади. ушбу амаллар аналог-рақамли (analog-digital – a/d) ўзгартириш орқали амалга оширилади. аналог-рақамли ўзгартириш аналог-рақамли ўзгарткич (analog-digital converter, a/d converter, adc (aцп)) ёрдамида бажарилади. 7 8.2-расм. параллел солиштириш схемали арў. 8 8.3,а-расм. қадамли яқинлашиш тамойилига асосланган арў схемаси 9 10 8.3,б-расм. қадамли яқинлашиш тамойилига асосланган арў нинг ишлаш принципи 8.4-расм. арў нинг 0-100% ли диапазонидан фойдаланиш (а), нолли силжишни r1 билан, кучайтириш коэффициентини r2 билан созлаш (б). 11 8.5-расм. датчикнинг уланганлигини текшириш схемаси. 12 image2.png image3.wmf image4.wmf oleobject1.bin oleobject2.bin image5.png image6.png image7.png image8.png image9.png image10.png ) 2 ... 2 2 ( 2 2 1 1 0 n n ref s s s u u + + + - = в u u ref 48 , 3 ) 256 1 32 1 16 1 4 1 ( 0 - » + + + - = /docprops/thumbnail.jpeg

3 / 12

4 / 12

5 / 12

Ko'proq o'qimoqchimisiz?

Barcha 12 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"raqamli-analog o'zgartiirish" haqida

1-маъруза мавзу: масса алмашиниш жараёнлари 8-маъруза мавзу: аналог ва рақамли сигналларга ишлов бериш режа: 1. рақамли-аналог ўзгартириш. 2.аналог-рақамли ўзгартириш. 1 1. рақамли-аналог ўзгартириш. бошқариш тизимларида сигналларга ишлов беришнинг муҳим босқичларидан бири – рақамли-аналог (digital/analog – da) ўзгартириш ҳисобланади. рақамли-аналог ўзгартириш натижасида рақамли кириш сигналига мос келувчи кучланиш сатҳига тенг аналогли сигнал олинади. ушбу ўзгартириш бошқарувчи компьютердан бошқариш сигналларини ижро механизмига ёки ростлагичга узатилиши учун амалга оширилади. 2 идеал рақамли-аналог ўзгарткич (digital-analog converter, d/a converter, dac ёки раў (цап)) п-битли рақамли кириш сигналига чизиқли боғлиқ бўлган аналог сигнални ҳосил қилади. бундай рақамли-аналог ўзгарткичлар қа...
