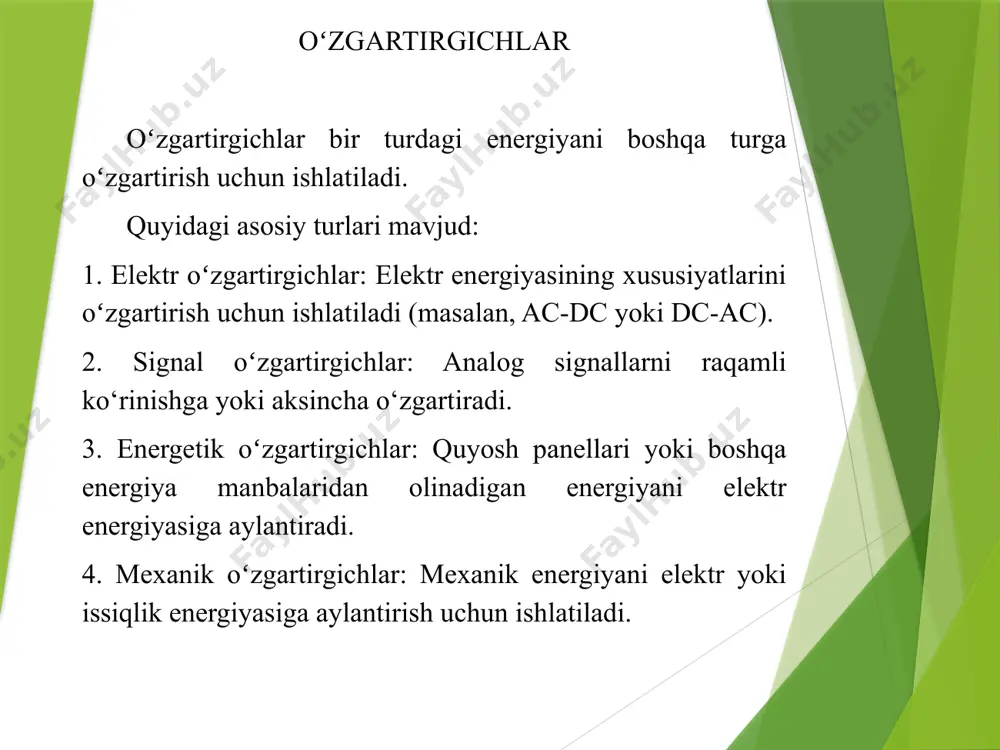

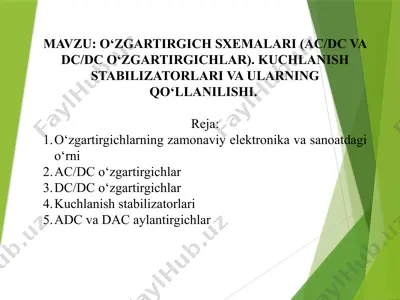

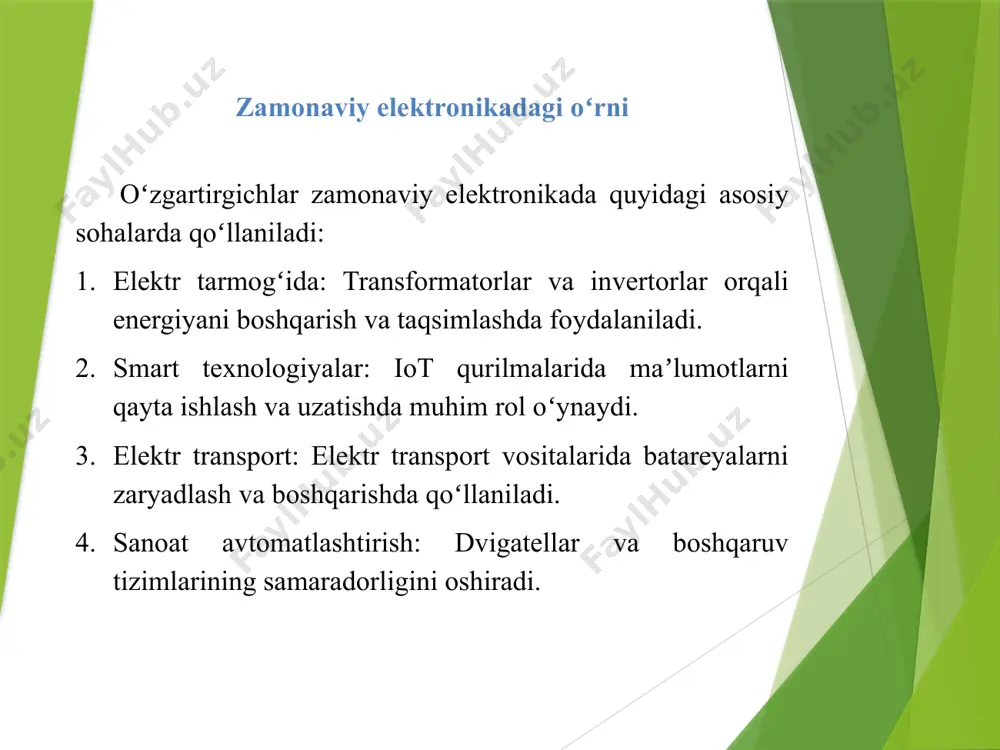

презентация powerpoint mavzu: o‘zgartirgich sxemalari (ac/dc va dc/dc o‘zgartirgichlar). kuchlanish stabilizatorlari va ularning qo‘llanilishi. reja: o‘zgartirgichlarning zamonaviy elektronika va sanoatdagi o‘rni ac/dc o‘zgartirgichlar dc/dc o‘zgartirgichlar kuchlanish stabilizatorlari adc va dac aylantirgichlar oʻzgartirgichlar oʻzgartirgichlar bir turdagi energiyani boshqa turga oʻzgartirish uchun ishlatiladi. quyidagi asosiy turlari mavjud: 1. elektr oʻzgartirgichlar: elektr energiyasining xususiyatlarini oʻzgartirish uchun ishlatiladi (masalan, ac-dc yoki dc-ac). 2. signal oʻzgartirgichlar: analog signallarni raqamli ko‘rinishga yoki aksincha o‘zgartiradi. 3. energetik oʻzgartirgichlar: quyosh panellari yoki boshqa energiya manbalaridan olinadigan energiyani elektr energiyasiga aylantiradi. 4. mexanik oʻzgartirgichlar: mexanik energiyani elektr yoki issiqlik energiyasiga aylantirish uchun ishlatiladi. zamonaviy elektronikadagi oʻrni oʻzgartirgichlar zamonaviy elektronikada quyidagi asosiy sohalarda qoʻllaniladi: elektr tarmogʻida: transformatorlar va invertorlar orqali energiyani boshqarish va taqsimlashda foydalaniladi. smart texnologiyalar: iot qurilmalarida maʼlumotlarni qayta ishlash va uzatishda muhim rol oʻynaydi. elektr transport: elektr transport vositalarida batareyalarni zaryadlash va boshqarishda qoʻllaniladi. sanoat avtomatlashtirish: dvigatellar va boshqaruv tizimlarining samaradorligini oshiradi. ac/dc o‘zgartirgichlar ac/dc o‘zgartirgichlar (rectifier) …

2 / 13

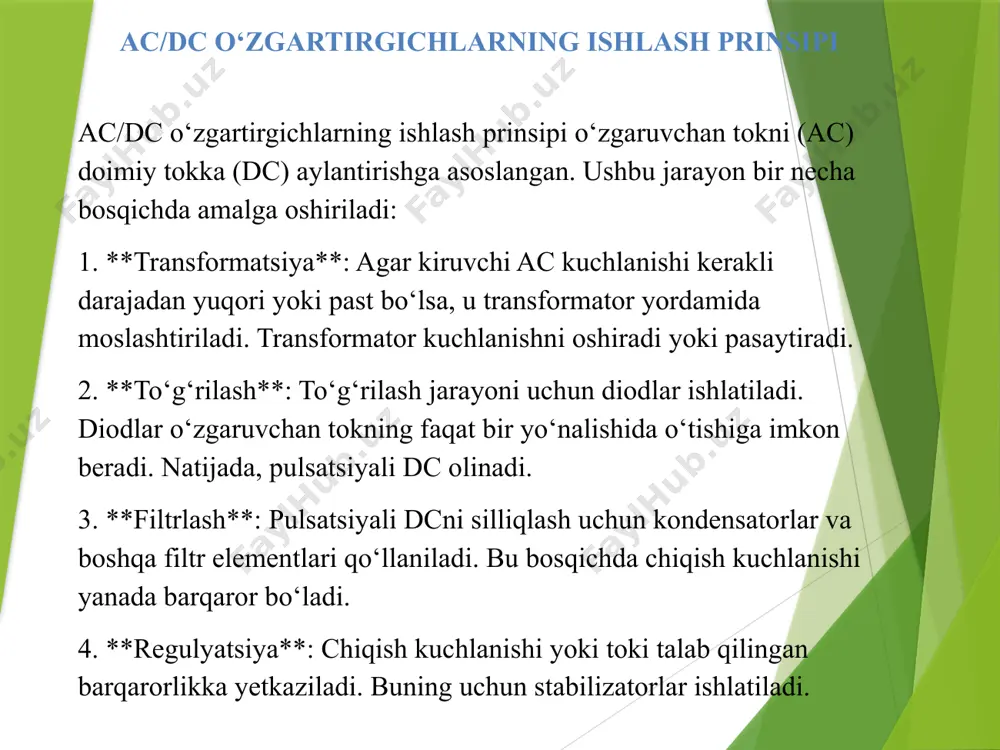

matsiya**: agar kiruvchi ac kuchlanishi kerakli darajadan yuqori yoki past bo‘lsa, u transformator yordamida moslashtiriladi. transformator kuchlanishni oshiradi yoki pasaytiradi. 2. **to‘g‘rilash**: to‘g‘rilash jarayoni uchun diodlar ishlatiladi. diodlar o‘zgaruvchan tokning faqat bir yo‘nalishida o‘tishiga imkon beradi. natijada, pulsatsiyali dc olinadi. 3. **filtrlash**: pulsatsiyali dcni silliqlash uchun kondensatorlar va boshqa filtr elementlari qo‘llaniladi. bu bosqichda chiqish kuchlanishi yanada barqaror bo‘ladi. 4. **regulyatsiya**: chiqish kuchlanishi yoki toki talab qilingan barqarorlikka yetkaziladi. buning uchun stabilizatorlar ishlatiladi. ac/dc o‘zgartirgichlarning turlari 1. **yarim to‘lqinli o‘zgartirgichlar**: ushbu turdagi o‘zgartirgichlar o‘zgaruvchan tokning faqat bir yarim davrini ishlatadi. ular oddiy tuzilishga ega, lekin samaradorligi past. 2. **to‘liq to‘lqinli o‘zgartirgichlar**: bu o‘zgartirgichlar o‘zgaruvchan tokning ikkala yarim davrini ham dcga aylantiradi. ular ko‘proq diodlar yoki ko‘prik sxemasi yordamida amalga oshiriladi. 3. **ko‘prikli o‘zgartirgichlar (bridge rectifiers)**: to‘liq to‘lqinli o‘zgartirgichlarning keng tarqalgan turi bo‘lib, ular yuqori samaradorlikka ega va ko‘plab amaliyotlarda qo‘llaniladi. qo‘llanilishi ac/dc o‘zgartirgichlar quyidagi sohalarda keng qo‘llaniladi: 1. elektron qurilmalar …

3 / 13

manfiy) yarim davr chiqishda ko‘rinadi. afzalliklari: sodda tuzilma. arzon narx va minimal komponentlar (bitta diod kifoya). kamchiliklari: samaradorlik past (faqat bitta yarim davr ishlatiladi). kuchlanishda pulsatsiyalar yuqori, barqarorlik uchun qo‘shimcha filtr talab etiladi. to‘liq to‘lqinli to‘g‘rilagich to‘liq to‘lqinli to‘g‘rilagich o‘zgaruvchan tok kuchlanishining ikkala yarim davrini (musbat va manfiy) doimiy tokka aylantiradi. turlari: 1. ko‘prikli (bridge) to‘g‘rilagich: to‘rtta dioddan tashkil topadi. har bir yarim davrda ikki diod navbatma-navbat ishlaydi. 2. markaziy chiziqli (center-tap) to‘g‘rilagich: transformatorning o‘rtadan chiqarilgan o‘rami ishlatiladi va ikkita dioddan iborat bo‘ladi. ishlash prinsipi: musbat yarim davrda bir juft diod oqimni o‘tkazadi, manfiy yarim davrda esa boshqa juftlik ishlaydi. chiqishda har ikkala yarim davr uchun musbat kuchlanish paydo bo‘ladi. afzalliklari: samaradorlik yuqori (ikki yarim davr ishlatiladi). chiqish kuchlanishidagi pulsatsiyalar pastroq, silliq dc hosil qilish oson. kamchiliklari: ko‘proq komponent talab etiladi (4 ta diod yoki maxsus transformator). biroz qimmatroq bo‘lishi mumkin. /docprops/thumbnail.jpeg

4 / 13

o‘zgartirgich sxemalari (ac/dc va dc/dc o‘zgartirgichlar). kuchlanish stabilizatorlari va ularning qo‘llanilishi - Page 4

5 / 13

o‘zgartirgich sxemalari (ac/dc va dc/dc o‘zgartirgichlar). kuchlanish stabilizatorlari va ularning qo‘llanilishi - Page 5
