raqamli-analog o‘zgartirgichlar, ularning asosiy tavsiflari

DOCX 8 sahifa 159,6 KB Bepul yuklash

8 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 159,6 KB

Fayl turi DOCX

Sahifalar 8

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 8

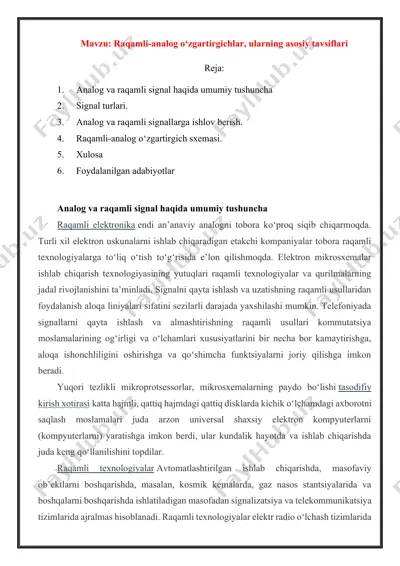

mavzu: raqamli-analog o‘zgartirgichlar, ularning asosiy tavsiflari reja: 1. analog va raqamli signal haqida umumiy tushuncha 2. signal turlari. 3. analog va raqamli signallarga ishlov berish. 4. raqamli-analog o‘zgartirgich sxemasi. 5. xulosa 6. foydalanilgan adabiyotlar analog va raqamli signal haqida umumiy tushuncha raqamli elektronika endi an’anaviy analogni tobora ko‘proq siqib chiqarmoqda. turli xil elektron uskunalarni ishlab chiqaradigan etakchi kompaniyalar tobora raqamli texnologiyalarga to‘liq o‘tish to‘g‘risida e’lon qilishmoqda. elektron mikrosxemalar ishlab chiqarish texnologiyasining yutuqlari raqamli texnologiyalar va qurilmalarning jadal rivojlanishini ta’minladi. signalni qayta ishlash va uzatishning raqamli usullaridan foydalanish aloqa liniyalari sifatini sezilarli darajada yaxshilashi mumkin. telefoniyada signallarni qayta ishlash va almashtirishning raqamli usullari kommutatsiya moslamalarining og‘irligi va o‘lchamlari xususiyatlarini bir necha bor kamaytirishga, aloqa ishonchliligini oshirishga va qo‘shimcha funktsiyalarni joriy qilishga imkon beradi. yuqori tezlikli mikroprotsessorlar, mikrosxemalarning paydo bo‘lishi tasodifiy kirish xotirasi katta hajmli, qattiq hajmdagi qattiq disklarda kichik o‘lchamdagi axborotni saqlash moslamalari juda arzon universal shaxsiy elektron kompyuterlarni (kompyuterlarni) yaratishga …

2 / 8

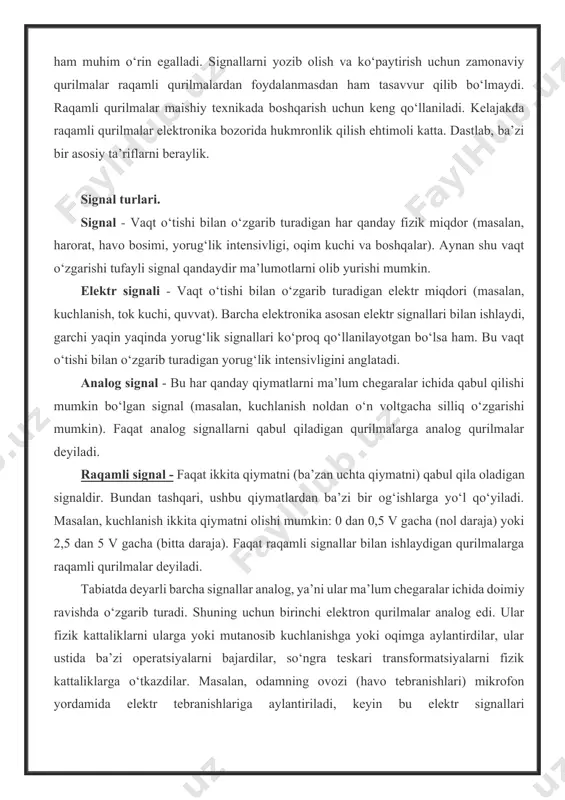

un keng qo‘llaniladi. kelajakda raqamli qurilmalar elektronika bozorida hukmronlik qilish ehtimoli katta. dastlab, ba’zi bir asosiy ta’riflarni beraylik. signal turlari. signal - vaqt o‘tishi bilan o‘zgarib turadigan har qanday fizik miqdor (masalan, harorat, havo bosimi, yorug‘lik intensivligi, oqim kuchi va boshqalar). aynan shu vaqt o‘zgarishi tufayli signal qandaydir ma’lumotlarni olib yurishi mumkin. elektr signali - vaqt o‘tishi bilan o‘zgarib turadigan elektr miqdori (masalan, kuchlanish, tok kuchi, quvvat). barcha elektronika asosan elektr signallari bilan ishlaydi, garchi yaqin yaqinda yorug‘lik signallari ko‘proq qo‘llanilayotgan bo‘lsa ham. bu vaqt o‘tishi bilan o‘zgarib turadigan yorug‘lik intensivligini anglatadi. analog signal - bu har qanday qiymatlarni ma’lum chegaralar ichida qabul qilishi mumkin bo‘lgan signal (masalan, kuchlanish noldan o‘n voltgacha silliq o‘zgarishi mumkin). faqat analog signallarni qabul qiladigan qurilmalarga analog qurilmalar deyiladi. raqamli signal - faqat ikkita qiymatni (ba’zan uchta qiymatni) qabul qila oladigan signaldir. bundan tashqari, ushbu qiymatlardan ba’zi bir og‘ishlarga yo‘l qo‘yiladi. masalan, kuchlanish ikkita qiymatni …

3 / 8

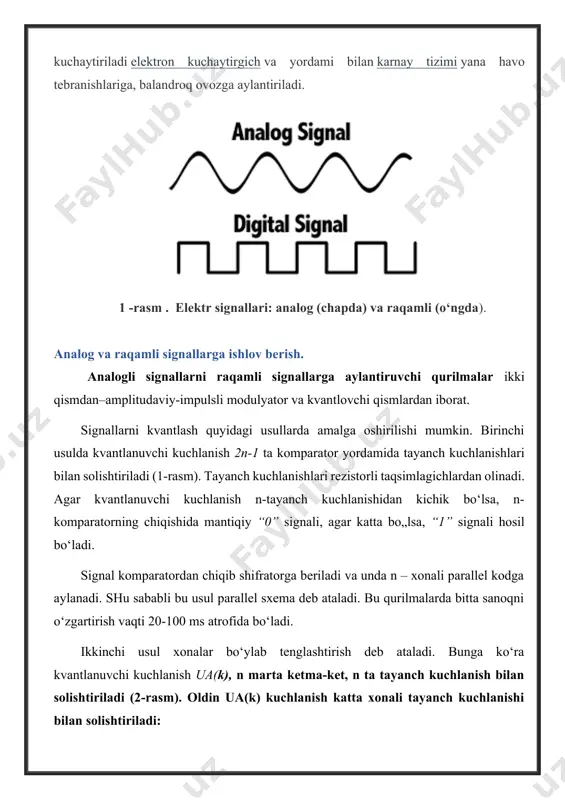

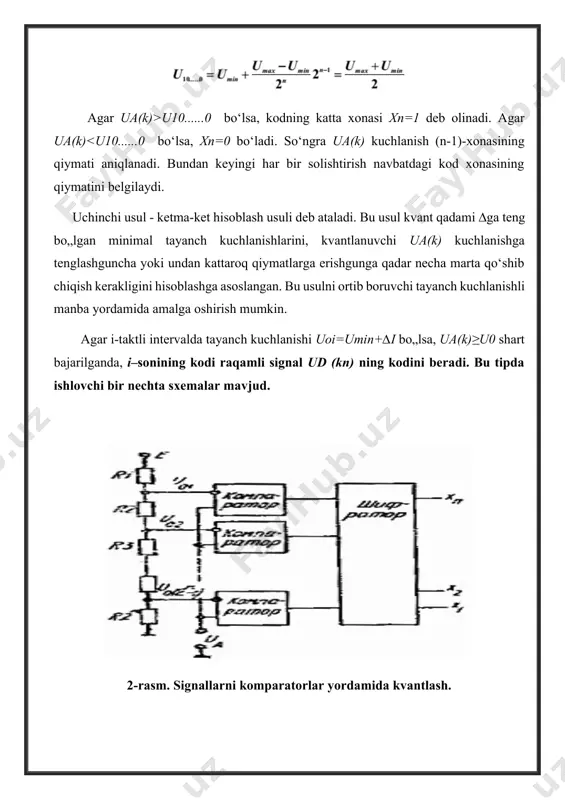

elektr signallari: analog (chapda) va raqamli (o‘ngda). analog va raqamli signallarga ishlov berish. analogli signallarni raqamli signallarga aylantiruvchi qurilmalar ikki qismdan–amplitudaviy-impulsli modulyator va kvantlovchi qismlardan iborat. signallarni kvantlash quyidagi usullarda amalga oshirilishi mumkin. birinchi usulda kvantlanuvchi kuchlanish 2n-1 ta komparator yordamida tayanch kuchlanishlari bilan solishtiriladi (1-rasm). tayanch kuchlanishlari rezistorli taqsimlagichlardan olinadi. agar kvantlanuvchi kuchlanish n-tayanch kuchlanishidan kichik bo‘lsa, n-komparatorning chiqishida mantiqiy “0” signali, agar katta bo„lsa, “1” signali hosil bo‘ladi. signal komparatordan chiqib shifratorga beriladi va unda n – xonali parallel kodga aylanadi. shu sababli bu usul parallel sxema deb ataladi. bu qurilmalarda bitta sanoqni o‘zgartirish vaqti 20-100 ms atrofida bo‘ladi. ikkinchi usul xonalar bo‘ylab tenglashtirish deb ataladi. bunga ko‘ra kvantlanuvchi kuchlanish ua(k), n marta ketma-ket, n ta tayanch kuchlanish bilan solishtiriladi (2-rasm). oldin ua(k) kuchlanish katta xonali tayanch kuchlanishi bilan solishtiriladi: agar ua(k)>u10......0 bo‘lsa, kodning katta xonasi xn=1 deb olinadi. agar ua(k)<u10......0 bo‘lsa, xn=0 bo‘ladi. so‘ngra ua(k) kuchlanish (n-1)-xonasining …

4 / 8

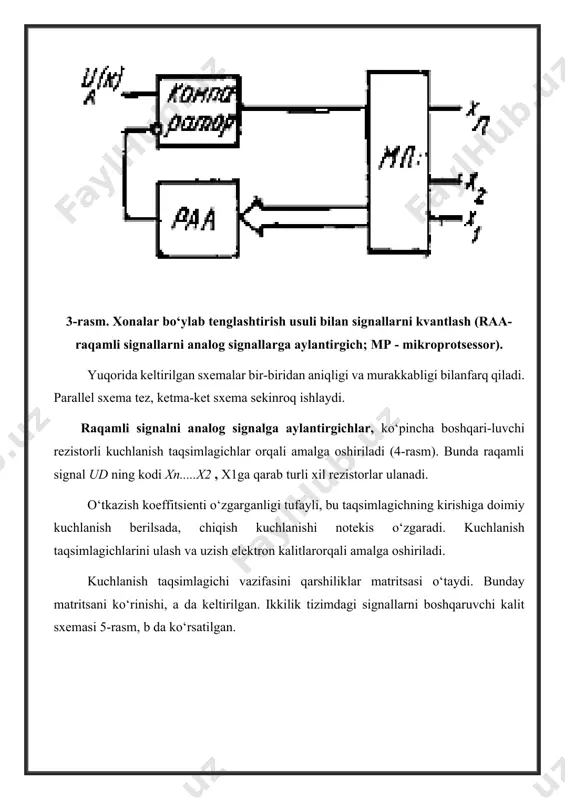

orlar yordamida kvantlash. 3-rasm. xonalar bo‘ylab tenglashtirish usuli bilan signallarni kvantlash (raa-raqamli signallarni analog signallarga aylantirgich; mp - mikroprotsessor). yuqorida keltirilgan sxemalar bir-biridan aniqligi va murakkabligi bilanfarq qiladi. parallel sxema tez, ketma-ket sxema sekinroq ishlaydi. raqamli signalni analog signalga aylantirgichlar, ko‘pincha boshqari-luvchi rezistorli kuchlanish taqsimlagichlar orqali amalga oshiriladi (4-rasm). bunda raqamli signal ud ning kodi xn.....x2 , x1ga qarab turli xil rezistorlar ulanadi. o‘tkazish koeffitsienti o‘zgarganligi tufayli, bu taqsimlagichning kirishiga doimiy kuchlanish berilsada, chiqish kuchlanishi notekis o‘zgaradi. kuchlanish taqsimlagichlarini ulash va uzish elektron kalitlarorqali amalga oshiriladi. kuchlanish taqsimlagichi vazifasini qarshiliklar matritsasi o‘taydi. bunday matritsani ko‘rinishi, a da keltirilgan. ikkilik tizimdagi signallarni boshqaruvchi kalit sxemasi 5-rasm, b da ko‘rsatilgan. 4-rasm. raqamli signallarni analogli signallarga aylantirgichning blok sxemasi (a) va uning chiqishidagi kuchlanish o‘zgarishi (b). 5-rasm. kuchlanish taqsimlagich vazifasini bajaruvchi qarshiliklar matritsasi (a) va signallarni boshqaruvchi kalit sxemasi (b). xulosa raqamli-analog o‘zgartirgichlar (rao‘) turli xil jismoniy qurilmalarni boshqarish uchun zarur bo‘lgan analog …

5 / 8

alni yangilash tezligini talab qiladigan ilovalar uchun juda muhimdir. 3. chiziqlilik: yaxshi chiziqlilik (rao‘) chiqishi kirish raqamli kodiga chiziqli mos kelishini anglatadi. chiziqlilikdan chetga chiqish signal buzilishiga olib kelishi mumkin. 4.mono yoki stereo rejim: ko‘pgina audio va video ilovalar uchun o‘ng va chap kanallar uchun alohida boshqaruvni ta’minlaydigan stereo rejimga ega bo‘lish muhimdir. 5.quvvat sarfi: ayniqsa, mobil qurilmalarda (rao‘) quvvat sarfiga e’tibor berish juda muhim, chunki bu batareyaning uzoq umr ko‘rishiga bevosita ta’sir qiladi. ushbu xususiyatlarni o‘rganish va tushunish dasturning o‘ziga xos ehtiyojlariga qarab (rao‘)ni to‘g‘ri tanlash uchun muhimdir. mavjud modellarning xilma-xilligiga qaramay, (rao‘)-ni maqbul tanlash turli xil texnologik echimlarda yuqori samaradorlik, aniqlik va signal sifatini ta’minlaydi. аdabiyotlar 1. x.k. aripov, a.m. abdullayev, n.b. alimova, x.x. bustanov, y.v. obyedkov, sh.t. toshmatov “elektronika” - darslik - toshkent: oʻzbekiston faylasuflari milliy jamiyati nashriyoti, 2012. - 400 b. 2. a.a. xalikov, a.a. buzrukxonov. “elektronika”. oʻquv qoʻllanma. toshtymi, -t.: 2015 y., 112 b. 3. …
