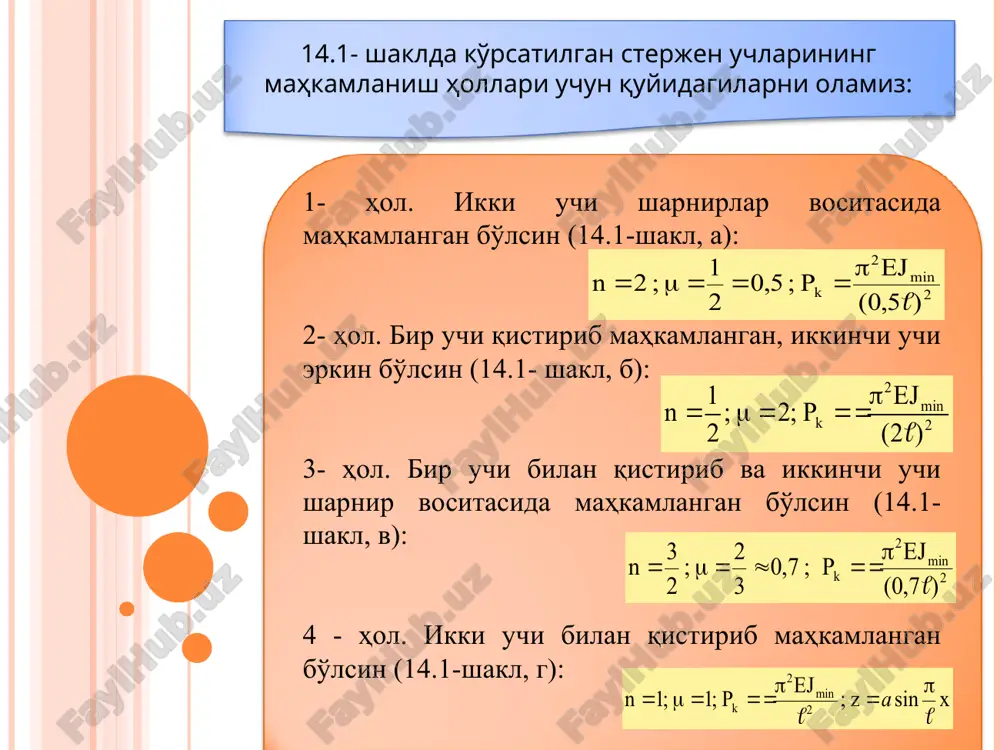

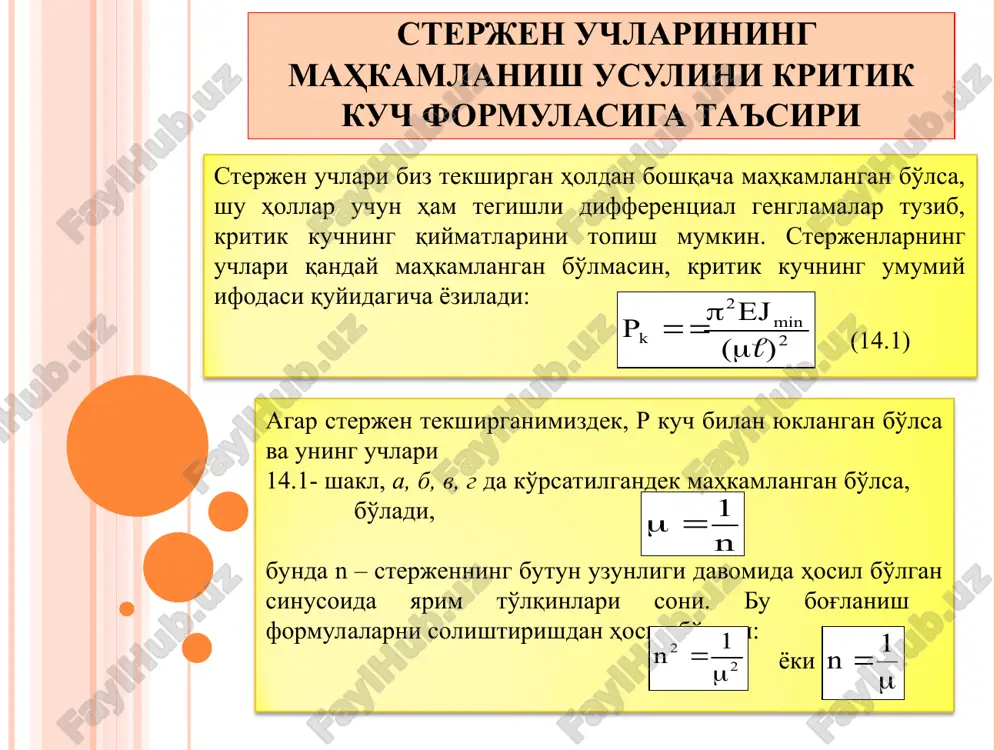

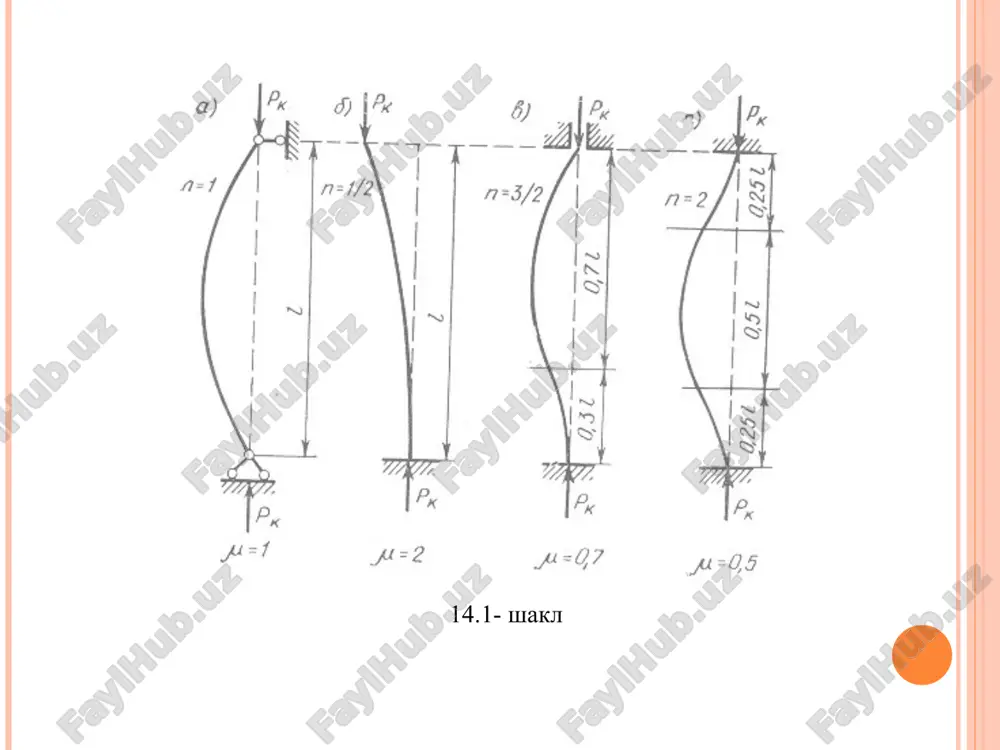

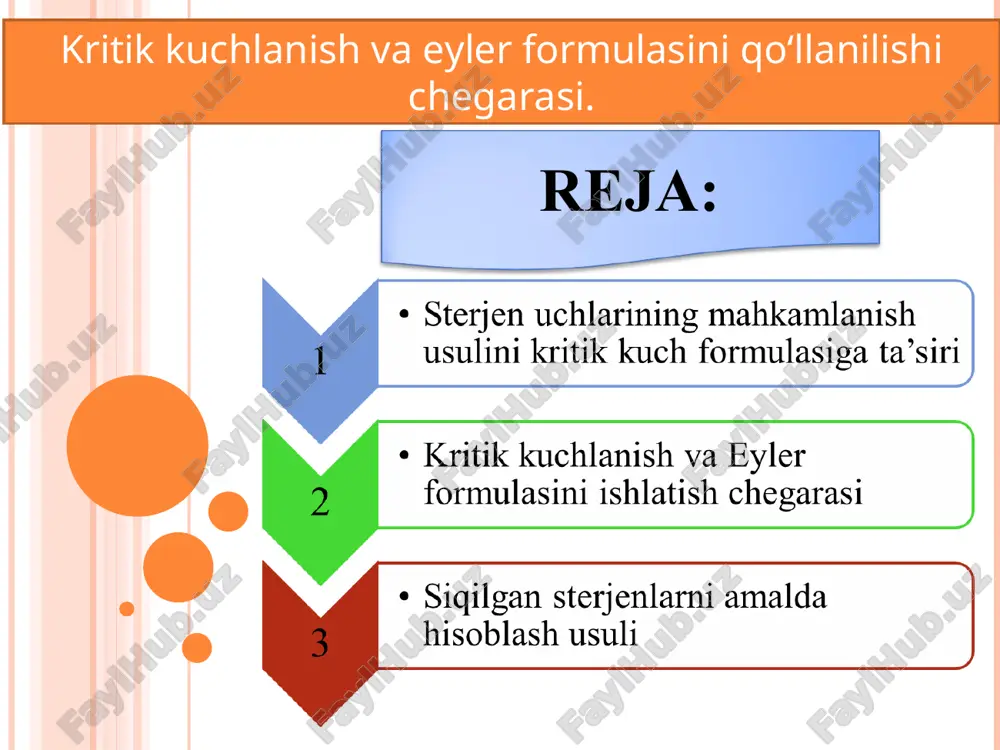

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. kritik kuchlanish va eyler formulasini qo‘llanilishi chegarasi. reja: sterjen uchlarining mahkamlanish usulini kritik kuch formulasiga ta'siri (14.1) sterjen uchlari biz tekshirgan holdan boshqacha mahkamlangan bo'lsa, shu hollar uchun ham tegishli differentsial genglamalar tuzib, kritik kuchning qiymatlarini topish mumkin. sterjenlarning uchlari qanday mahkamlangan bo'lmasin, kritik kuchning umumiy ifodasi quyidagicha yoziladi: agar sterjen tekshirganimizdek, r kuch bilan yuklangan bo'lsa va uning uchlari 14.1- shakl, a, b, v, g da ko'rsatilgandek mahkamlangan bo'lsa, bo'ladi, bunda n – sterjenning butun uzunligi davomida hosil bo'lgan sinusoida yarim to'lqinlari soni. bu bog'lanish formulalarni solishtirishdan hosil bo'ladi: yoki 1- hol. ikki uchi sharnirlar vositasida mahkamlangan bo'lsin (14.1-shakl, a): 2- hol. bir uchi qistirib mahkamlangan, ikkinchi uchi erkin bo'lsin (14.1- shakl, b): 3- hol. bir uchi bilan qistirib va ikkinchi uchi sharnir vositasida mahkamlangan bo'lsin (14.1- shakl, v): 4 - hol. ikki uchi bilan qistirib mahkamlangan bo'lsin (14.1-shakl, g): 14.1- …

2 / 10

lgilaymiz va uni bunday ezamiz: (14.4) λ — sterjenning egiluvchanligi deyiladi. (14.4) formulani nazarda tutib (14.3) ni bunday yozamiz. (14.5) eyler formulasidan hamma vaqt ham foydalanib bo'lavermaydi, chunki biz uni chiqarganda sterjen materiali elastik va undagi kuchlanish proportsionallik chegarasidan ortib ketmasligini e'tiborra olgan edik. eyler formulasidan foydalanish uchun ushbu shart bajarilishi zarur: (14.6) bunda σp – sterjen materialining proportsionallik chegarasi. (14.6) formuladan egiluvchanlik λ ni topib, eyler formulasini ishlatish chegarasini shu ko'rinishda olamiz: (14.7) masalan, po'lat 3 uchun σp = 2000 ·105 n/m2 bo'lsa, eyler formulasini ishlatish chegarasi quyidagicha aniqlanadi: (14.8) demak, 3 markali po'latdan yasalgan sterjenlar uchun eyler formulasi, egiluvchanlik 100 dan katta bo'lgandagina ishlatilishi mumkin ekan. shunga uxshash boshka xildagi materiallar uchun ham. eyler formulasini ishlatish chegaralarini topish mumkin. masalan, cho'yan uchun λ ≥ 80 va yog'och uchun λ ≥ 110 bo'ladi. ko'pincha amalda egiluvchanlik yuqorida ko'rsatilgan chegaralardan kichik bo'lgan hollar uchrab turadi. bunday hollarda eyler formulasidan foydalanib …

3 / 10

σk = 500 ·105 n/m2. bu egri chiziq eyler giperbolasi deyiladi (14.2- shakl). u oraliqda katta egiluvchanlik qobiliyatiga ega bo'lgan sterjenlar uchun hisoblash zonasi hosil bo'ladi, bu zonada elastik egilish mavjud bo'ladi. punktir chiziq bilan davom ettirilgan eyler giperbolasi kritik kuch uchun keragidan ortiqcha qiymat beradi; shuning uchun λ < 100 bo'lganda kritik kuchni topish uchun eyler formulasi yaramaydi. o'rtacha egiluvchanlik qobiliyatiga ega bo'lgan sterjenlarni hisoblash zonasi, ya'ni 40 ≤ λ ≤100 bo'lgan oraliq uchun kritik kuch grafigi (14.8) formula asosida chizilgan, bu yasinskiy to'g'ri chizig'idir. 14.2- shakl. bu oraliqda sterjenlar elastik yoki plastik egilish holatida bo'ladi. λ < 40 bo'lganda kritik kuchlanish grafigi gorizontal to'g'ri chiziqqa yaqin to'g'ri chiziq bo'lib, bunda kalta sterjenlarni hisoblash zonasi hosil bo'ladi. demak, bu oraliqda oddiy siqilish mavjud bo'lib, xavfli holati siquvchi kuchlanish okuvchanlik chegaraga etganda (σ = σoq da) hosil bo'ladi. nazorat savollari 2 min 2 k ) ( ej p l m …

4 / 10

kritik kuchlanish va eyler formulasini qo‘llanilishi chegarasi. - Page 4

5 / 10

kritik kuchlanish va eyler formulasini qo‘llanilishi chegarasi. - Page 5
