1 / 8

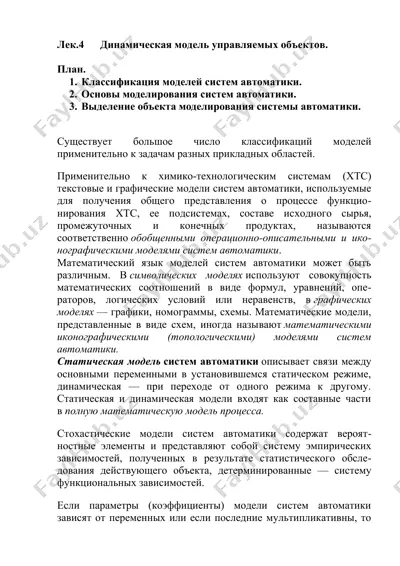

лек.4 динамическая модель управляемых объектов. план. 1. классификация моделей систем автоматики. 2. основы моделирования систем автоматики. 3. выделение объекта моделирования системы автоматики. существует большое число классификаций моделей применительно к задачам разных прикладных областей. применительно к химико-технологическим системам (хтс) текстовые и графические модели систем автоматики, используемые для получения общего представления о процессе функционирования хтс, ее подсистемах, составе исходного сырья, промежуточных и конечных продуктах, называются соответственно обобщенными операционно-описательными и иконографическими моделями систем автоматики. математический язык моделей систем автоматики может быть различным. в символических моделях используют совокупность математических соотношений в виде формул, уравнений, операторов, логических условий или неравенств, в графических моделях — графики, номограммы, схемы. математические модели, представленные в виде схем, иногда называют математическими иконографическими (топологическими) моделями систем автоматики. статическая модель систем автоматики описывает связи между основными переменными в установившемся статическом режиме, динамическая — при переходе от одного режима к другому. статическая и динамическая модели входят как составные части в полную математическую модель …

2 / 8

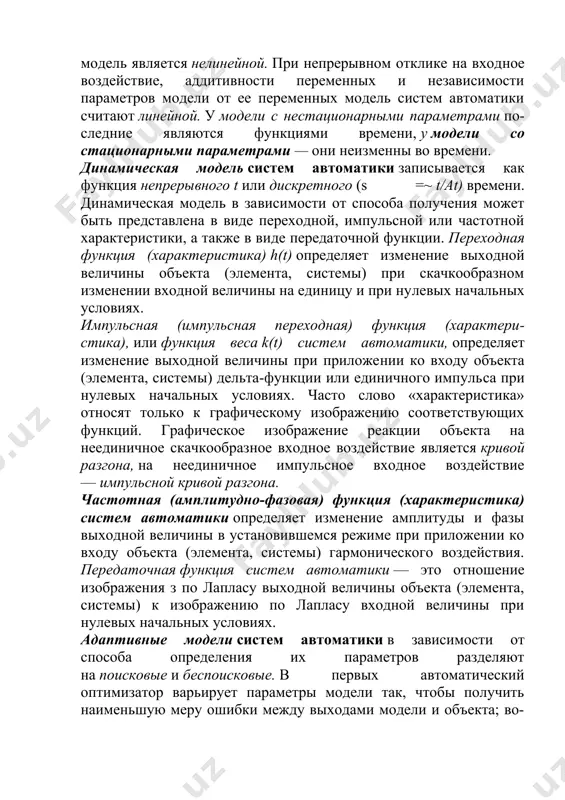

ремени, у модели со стационарными параметрами — они неизменны во времени. динамическая модель систем автоматики записывается как функция непрерывного t или дискретного (s =~ t/at) времени. динамическая модель в зависимости от способа получения может быть представлена в виде переходной, импульсной или частотной характеристики, а также в виде передаточной функции. переходная функция (характеристика) h(t) определяет изменение выходной величины объекта (элемента, системы) при скачкообразном изменении входной величины на единицу и при нулевых начальных условиях. импульсная (импульсная переходная) функция (характеристика), или функция веса k(t) систем автоматики, определяет изменение выходной величины при приложении ко входу объекта (элемента, системы) дельта-функции или единичного импульса при нулевых начальных условиях. часто слово «характеристика» относят только к графическому изображению соответствующих функций. графическое изображение реакции объекта на неединичное скачкообразное входное воздействие является кривой разгона, на неединичное импульсное входное воздействие — импульсной кривой разгона. частотная (амплитудно-фазовая) функция (характеристика) систем автоматики определяет изменение амплитуды и фазы выходной величины в установившемся режиме при …

3 / 8

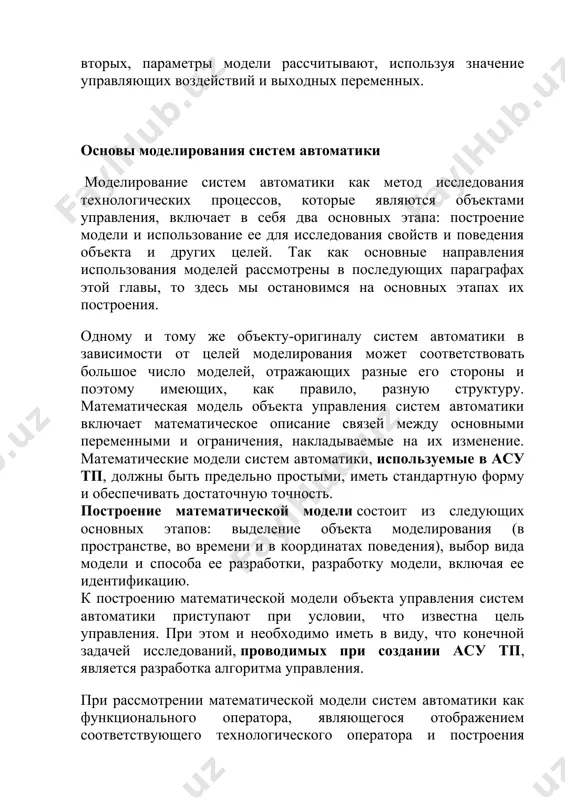

д исследования технологических процессов, которые являются объектами управления, включает в себя два основных этапа: построение модели и использование ее для исследования свойств и поведения объекта и других целей. так как основные направления использования моделей рассмотрены в последующих параграфах этой главы, то здесь мы остановимся на основных этапах их построения. одному и тому же объекту-оригиналу систем автоматики в зависимости от целей моделирования может соответствовать большое число моделей, отражающих разные его стороны и поэтому имеющих, как правило, разную структуру. математическая модель объекта управления систем автоматики включает математическое описание связей между основными переменными и ограничения, накладываемые на их изменение. математические модели систем автоматики, используемые в асу тп, должны быть предельно простыми, иметь стандартную форму и обеспечивать достаточную точность. построение математической модели состоит из следующих основных этапов: выделение объекта моделирования (в пространстве, во времени и в координатах поведения), выбор вида модели и способа ее разработки, разработку модели, включая ее идентификацию. к построению математической модели …

4 / 8

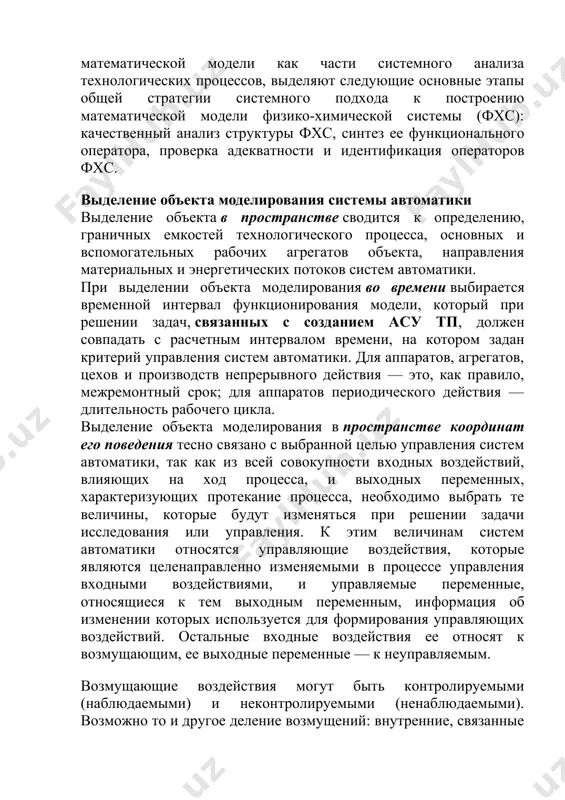

деление объекта в пространстве сводится к определению, граничных емкостей технологического процесса, основных и вспомогательных рабочих агрегатов объекта, направления материальных и энергетических потоков систем автоматики. при выделении объекта моделирования во времени выбирается временной интервал функционирования модели, который при решении задач, связанных с созданием асу тп, должен совпадать с расчетным интервалом времени, на котором задан критерий управления систем автоматики. для аппаратов, агрегатов, цехов и производств непрерывного действия — это, как правило, межремонтный срок; для аппаратов периодического действия — длительность рабочего цикла. выделение объекта моделирования в пространстве координат его поведения тесно связано с выбранной целью управления систем автоматики, так как из всей совокупности входных воздействий, влияющих на ход процесса, и выходных переменных, характеризующих протекание процесса, необходимо выбрать те величины, которые будут изменяться при решении задачи исследования или управления. к этим величинам систем автоматики относятся управляющие воздействия, которые являются целенаправленно изменяемыми в процессе управления входными воздействиями, и управляемые переменные, относящиеся к тем выходным переменным, …

5 / 8

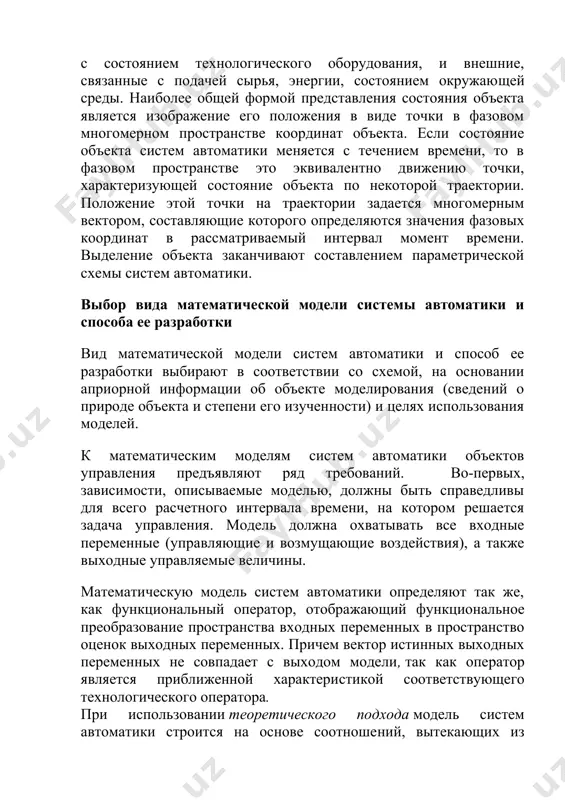

нтно движению точки, характеризующей состояние объекта по некоторой траектории. положение этой точки на траектории задается многомерным вектором, составляющие которого определяются значения фазовых координат в рассматриваемый интервал момент времени. выделение объекта заканчивают составлением параметрической схемы систем автоматики. выбор вида математической модели системы автоматики и способа ее разработки вид математической модели систем автоматики и способ ее разработки выбирают в соответствии со схемой, на основании априорной информации об объекте моделирования (сведений о природе объекта и степени его изученности) и целях использования моделей. к математическим моделям систем автоматики объектов управления предъявляют ряд требований. во-первых, зависимости, описываемые моделью, должны быть справедливы для всего расчетного интервала времени, на котором решается задача управления. модель должна охватывать все входные переменные (управляющие и возмущающие воздействия), а также выходные управляемые величины. математическую модель систем автоматики определяют так же, как функциональный оператор, отображающий функциональное преобразование пространства входных переменных в пространство оценок выходных переменных. причем вектор истинных выходных переменных не совпадает с …
