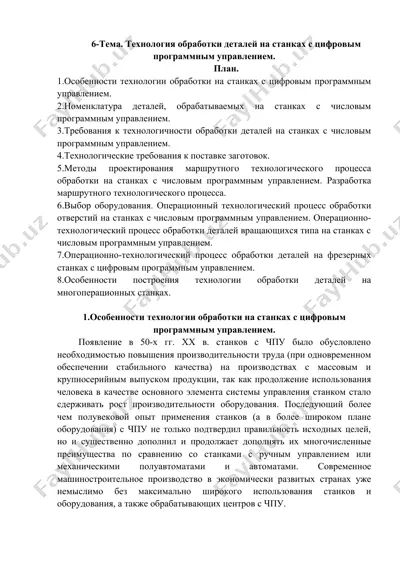

6-тема. технология обработки деталей на станках с цифровым программным управлением. план. 1.особенности технологии обработки на станках с цифровым программным управлением. 2.номенклатура деталей, обрабатываемых на станках с числовым программным управлением. 3.требования к технологичности обработки деталей на станках с числовым программным управлением. 4.технологические требования к поставке заготовок. 5.методы проектирования маршрутного технологического процесса обработки на станках с числовым программным управлением. разработка маршрутного технологического процесса. 6.выбор оборудования. операционный технологический процесс обработки отверстий на станках с числовым программным управлением. операционно-технологический процесс обработки деталей вращающихся типа на станках с числовым программным управлением. 7.операционно-технологический процесс обработки деталей на фрезерных станках с цифровым программным управлением. 8.особенности построения технологии обработки деталей на многоперационных станках. 1.особенности технологии обработки на станках с цифровым программным управлением. появление в 50-х гг. xx в. станков с чпу было обусловлено необходимостью повышения производительности труда (при одновременном обеспечении стабильного качества) на производствах с массовым и крупносерийным выпуском продукции, так как продолжение использования человека в качестве основного …

2 / 15

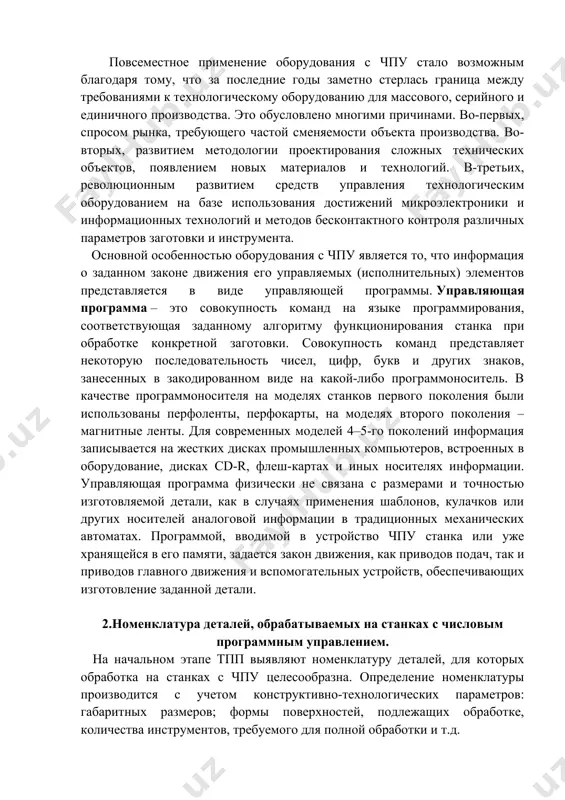

естное применение оборудования с чпу стало возможным благодаря тому, что за последние годы заметно стерлась граница между требованиями к технологическому оборудованию для массового, серийного и единичного производства. это обусловлено многими причинами. во-первых, спросом рынка, требующего частой сменяемости объекта производства. во-вторых, развитием методологии проектирования сложных технических объектов, появлением новых материалов и технологий. в-третьих, революционным развитием средств управления технологическим оборудованием на базе использования достижений микроэлектроники и информационных технологий и методов бесконтактного контроля различных параметров заготовки и инструмента. основной особенностью оборудования с чпу является то, что информация о заданном законе движения его управляемых (исполнительных) элементов представляется в виде управляющей программы. управляющая программа – это совокупность команд на языке программирования, соответствующая заданному алгоритму функционирования станка при обработке конкретной заготовки. совокупность команд представляет некоторую последовательность чисел, цифр, букв и других знаков, занесенных в закодированном виде на какой-либо программоноситель. в качестве программоносителя на моделях станков первого поколения были использованы перфоленты, перфокарты, на моделях второго поколения – …

3 / 15

и. 2.номенклатура деталей, обрабатываемых на станках с числовым программным управлением. на начальном этапе тпп выявляют номенклатуру деталей, для которых обработка на станках с чпу целесообразна. определение номенклатуры производится с учетом конструктивно-технологических параметров: габаритных размеров; формы поверхностей, подлежащих обработке, количества инструментов, требуемого для полной обработки и т.д. на многооперационных станках эффективна обработка корпусных деталей, обрабатываемые поверхности которых имеют сложную геометрическую форму и требуют различных видов обработки: фрезерной, сверлильной, расточной, резьбонарезной. на многооперационных станках обработка таких деталей осуществляется различными инструментами с одной установки, благодаря чему существенно сокращается вспомогательное время, повышается производительность и точность обработки. на токарных станках наиболее целесообразна обработка сложных многоступенчатых деталей, которая, благодаря применению набора резцов и автоматической коррекции положения инструментов может быть выполнена с одной установки. обеспечение эффективности обработки деталей на станках с чпу немыслимо без типизации технологических процессов и применения групповой обработки. типизация технологических процессов представляет собой способ унификации производства, при котором для однородных по конструктивно-технологическим признакам групп …

4 / 15

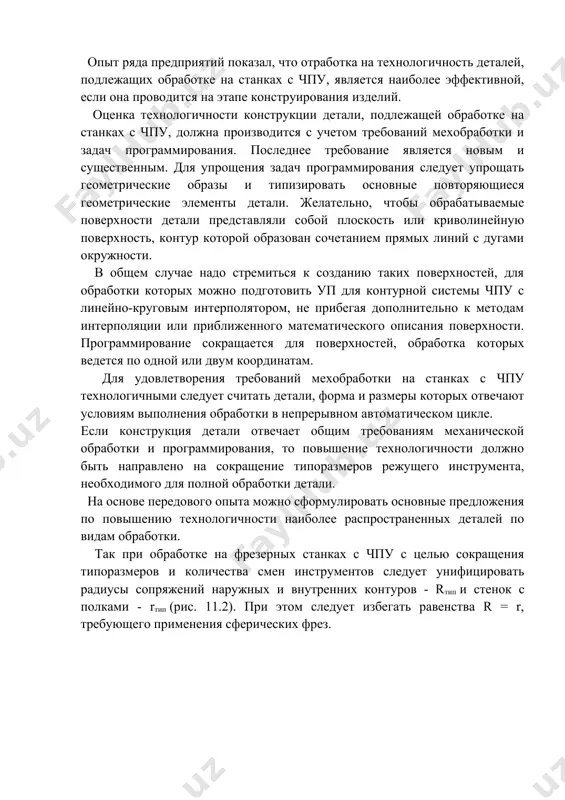

принятых в механообработке. при обработке деталей на станках с ручным управлением наблюдается тенденция к дифференцации операций. вся обработка разбивается на элементарные, простые операции и переходы. в процессе конструирования деталей стремятся избегать сложных и неудобных для обработки поверхностей. использование станков с чпу обеспечивает возможность обработки поверхностей любой формы. поэтому сложность геометрических форм обрабатываемых деталей не является отрицательным фактором при оценке их технологичности, и в конечном итоге дает возможность конструкторам улучшить технико-экономические характеристики изделий. кроме этого станки с чпу позволяют интегрировать операции. опыт ряда предприятий показал, что отработка на технологичность деталей, подлежащих обработке на станках с чпу, является наиболее эффективной, если она проводится на этапе конструирования изделий. оценка технологичности конструкции детали, подлежащей обработке на станках с чпу, должна производится с учетом требований мехобработки и задач программирования. последнее требование является новым и существенным. для упрощения задач программирования следует упрощать геометрические образы и типизировать основные повторяющиеся геометрические элементы детали. желательно, чтобы обрабатываемые поверхности детали …

5 / 15

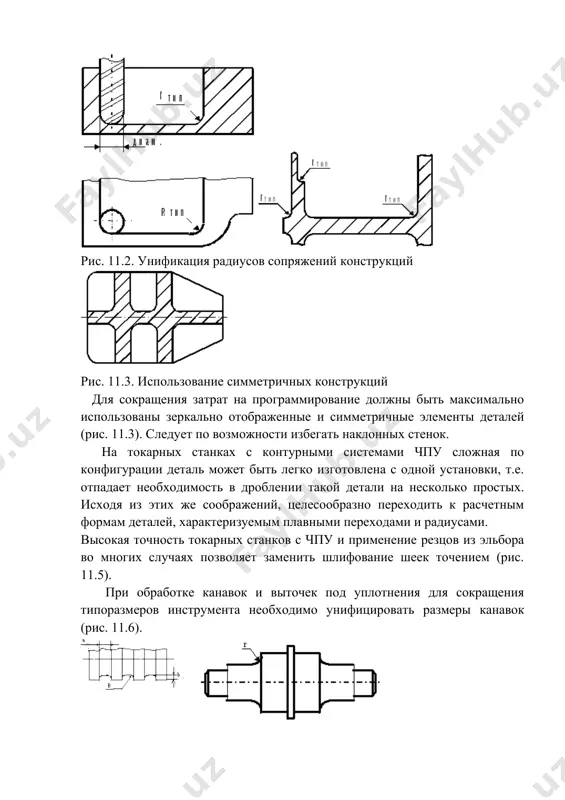

конструкция детали отвечает общим требованиям механической обработки и программирования, то повышение технологичности должно быть направлено на сокращение типоразмеров режущего инструмента, необходимого для полной обработки детали. на основе передового опыта можно сформулировать основные предложения по повышению технологичности наиболее распространенных деталей по видам обработки. так при обработке на фрезерных станках с чпу с целью сокращения типоразмеров и количества смен инструментов следует унифицировать радиусы сопряжений наружных и внутренних контуров - rтип и стенок с полками - rтип (рис. 11.2). при этом следует избегать равенства r = r, требующего применения сферических фрез. рис. 11.2. унификация радиусов сопряжений конструкций рис. 11.3. использование симметричных конструкций для сокращения затрат на программирование должны быть максимально использованы зеркально отображенные и симметричные элементы деталей (рис. 11.3). следует по возможности избегать наклонных стенок. на токарных станках с контурными системами чпу сложная по конфигурации деталь может быть легко изготовлена с одной установки, т.е. отпадает необходимость в дроблении такой детали на несколько простых. …
