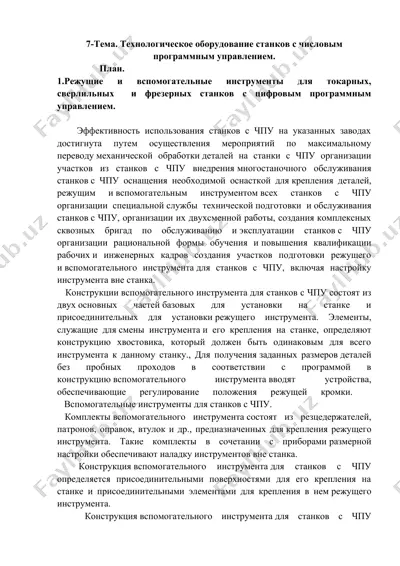

7-тема. технологическое оборудование станков с числовым программным управлением. план. 1.режущие и вспомогательные инструменты для токарных, сверлильных и фрезерных станков с цифровым программным управлением. эффективность использования станков с чпу на указанных заводах достигнута путем осуществления мероприятий по максимальному переводу механической обработки деталей на станки с чпу организации участков из станков с чпу внедрения многостаночного обслуживания станков с чпу оснащения необходимой оснасткой для крепления деталей, режущим и вспомогательным инструментом всех станков с чпу организации специальной службы технической подготовки и обслуживания станков с чпу, организации их двухсменной работы, создания комплексных сквозных бригад по обслуживанию и эксплуатации станков с чпу организации рациональной формы обучения и повышения квалификации рабочих и инженерных кадров создания участков подготовки режущего и вспомогательного инструмента для станков с чпу, включая настройку инструмента вне станка. конструкции вспомогательного инструмента для станков с чпу состоят из двух основных частей базовых для установки на станке и присоединительных для установки режущего инструмента. элементы, служащие для смены …

2 / 8

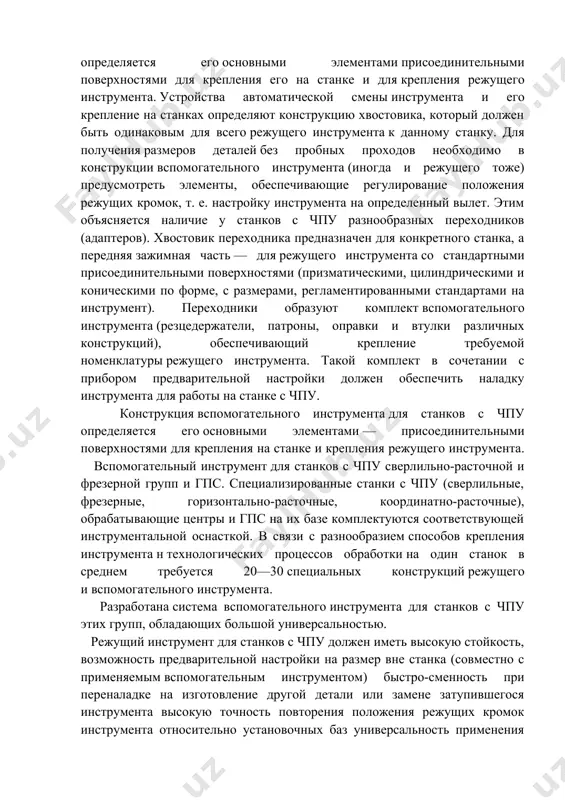

ния на станке и присоединительными элементами для крепления в нем режущего инструмента. конструкция вспомогательного инструмента для станков с чпу определяется его основными элементами присоединительными поверхностями для крепления его на станке и для крепления режущего инструмента. устройства автоматической смены инструмента и его крепление на станках определяют конструкцию хвостовика, который должен быть одинаковым для всего режущего инструмента к данному станку. для получения размеров деталей без пробных проходов необходимо в конструкции вспомогательного инструмента (иногда и режущего тоже) предусмотреть элементы, обеспечивающие регулирование положения режущих кромок, т. е. настройку инструмента на определенный вылет. этим объясняется наличие у станков с чпу разнообразных переходников (адаптеров). хвостовик переходника предназначен для конкретного станка, а передняя зажимная часть — для режущего инструмента со стандартными присоединительными поверхностями (призматическими, цилиндрическими и коническими по форме, с размерами, регламентированными стандартами на инструмент). переходники образуют комплект вспомогательного инструмента (резцедержатели, патроны, оправки и втулки различных конструкций), обеспечивающий крепление требуемой номенклатуры режущего инструмента. такой комплект в сочетании …

3 / 8

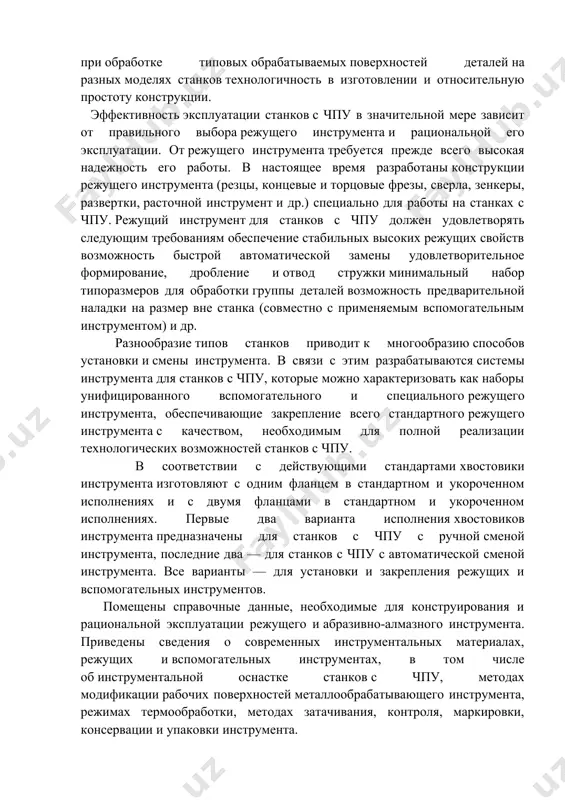

ин станок в среднем требуется 20—30 специальных конструкций режущего и вспомогательного инструмента. разработана система вспомогательного инструмента для станков с чпу этих групп, обладающих большой универсальностью. режущий инструмент для станков с чпу должен иметь высокую стойкость, возможность предварительной настройки на размер вне станка (совместно с применяемым вспомогательным инструментом) быстро-сменность при переналадке на изготовление другой детали или замене затупившегося инструмента высокую точность повторения положения режущих кромок инструмента относительно установочных баз универсальность применения при обработке типовых обрабатываемых поверхностей деталей на разных моделях станков технологичность в изготовлении и относительную простоту конструкции. эффективность эксплуатации станков с чпу в значительной мере зависит от правильного выбора режущего инструмента и рациональной его эксплуатации. от режущего инструмента требуется прежде всего высокая надежность его работы. в настоящее время разработаны конструкции режущего инструмента (резцы, концевые и торцовые фрезы, сверла, зенкеры, развертки, расточной инструмент и др.) специально для работы на станках с чпу. режущий инструмент для станков с чпу должен удовлетворять следующим …

4 / 8

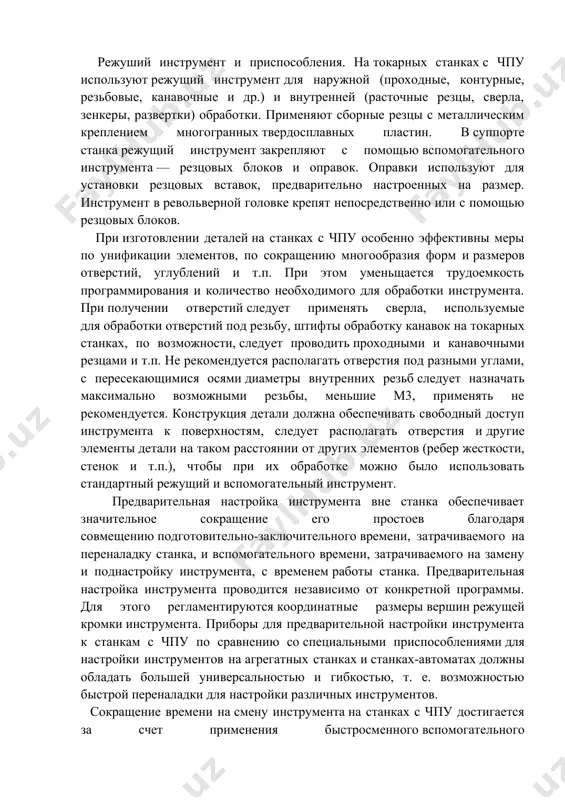

возможностей станков с чпу. в соответствии с действующими стандартами хвостовики инструмента изготовляют с одним фланцем в стандартном и укороченном исполнениях и с двумя фланцами в стандартном и укороченном исполнениях. первые два варианта исполнения хвостовиков инструмента предназначены для станков с чпу с ручной сменой инструмента, последние два — для станков с чпу с автоматической сменой инструмента. все варианты — для установки и закрепления режущих и вспомогательных инструментов. помещены справочные данные, необходимые для конструирования и рациональной эксплуатации режущего и абразивно-алмазного инструмента. приведены сведения о современных инструментальных материалах, режущих и вспомогательных инструментах, в том числе об инструментальной оснастке станков с чпу, методах модификации рабочих поверхностей металлообрабатывающего инструмента, режимах термообработки, методах затачивания, контроля, маркировки, консервации и упаковки инструмента. режуший инструмент и приспособления. на токарных станках с чпу используют режущий инструмент для наружной (проходные, контурные, резьбовые, канавочные и др.) и внутренней (расточные резцы, сверла, зенкеры, развертки) обработки. применяют сборные резцы с металлическим креплением многогранных твердосплавных …

5 / 8

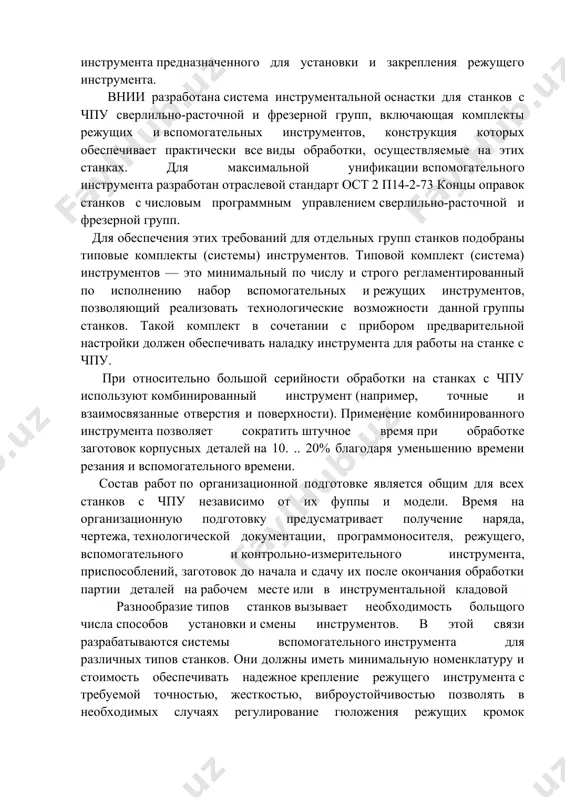

следует проводить проходными и канавочными резцами и т.п. не рекомендуется располагать отверстия под разными углами, с пересекающимися осями диаметры внутренних резьб следует назначать максимально возможными резьбы, меньшие м3, применять не рекомендуется. конструкция детали должна обеспечивать свободный доступ инструмента к поверхностям, следует располагать отверстия и другие элементы детали на таком расстоянии от других элементов (ребер жесткости, стенок и т.п.), чтобы при их обработке можно было использовать стандартный режущий и вспомогательный инструмент. предварительная настройка инструмента вне станка обеспечивает значительное сокращение его простоев благодаря совмещению подготовительно-заключительного времени, затрачиваемого на переналадку станка, и вспомогательного времени, затрачиваемого на замену и поднастройку инструмента, с временем работы станка. предварительная настройка инструмента проводится независимо от конкретной программы. для этого регламентируются координатные размеры вершин режущей кромки инструмента. приборы для предварительной настройки инструмента к станкам с чпу по сравнению со специальными приспособлениями для настройки инструментов на агрегатных станках и станках-автоматах должны обладать большей универсальностью и гибкостью, т. е. возможностью быстрой …
