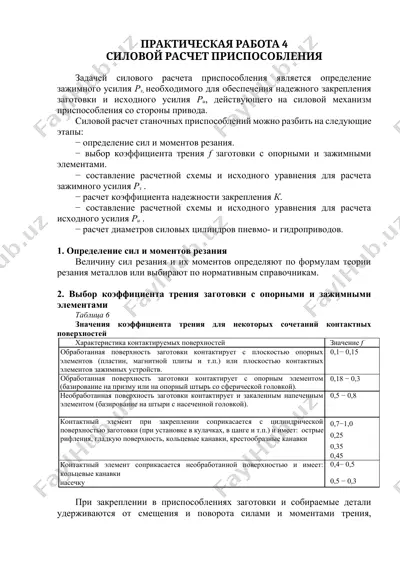

практическая работа 4 силовой расчет приспособления задачей силового расчета приспособления является определение зажимного усилия рз, необходимого для обеспечения надежного закрепления заготовки и исходного усилия ри, действующего на силовой механизм приспособления со стороны привода. силовой расчет станочных приспособлений можно разбить на следующие этапы: − определение сил и моментов резания. − выбор коэффициента трения f заготовки с опорными и зажимными элементами. − составление расчетной схемы и исходного уравнения для расчета зажимного усилия рз . − расчет коэффициента надежности закрепления к. − составление расчетной схемы и исходного уравнения для расчета исходного усилия ри . − расчет диаметров силовых цилиндров пневмо- и гидроприводов. 1. определение сил и моментов резания величину сил резания и их моментов определяют по формулам теории резания металлов или выбирают по нормативным справочникам. 2. выбор коэффициента трения заготовки с опорными и зажимными элементами таблица 6 значения коэффициента трения для некоторых сочетаний контактных поверхностей характеристика контактируемых поверхностей значение f обработанная поверхность заготовки …

2 / 8

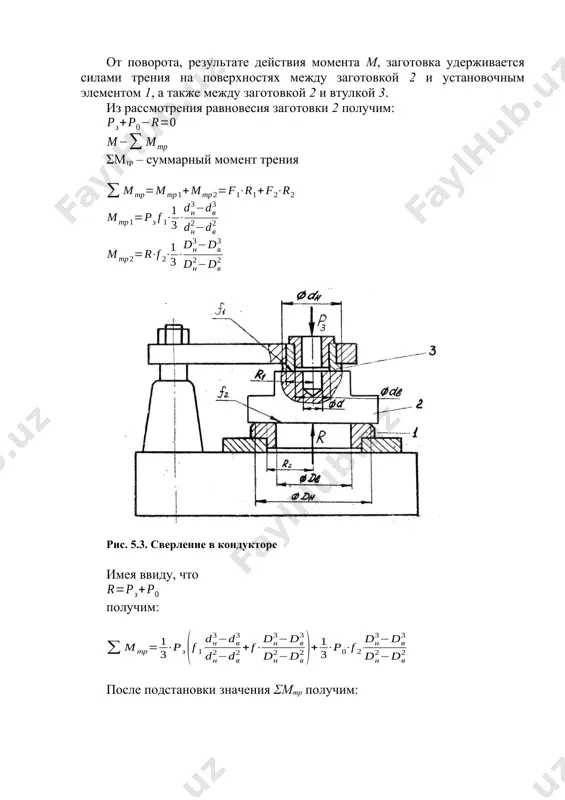

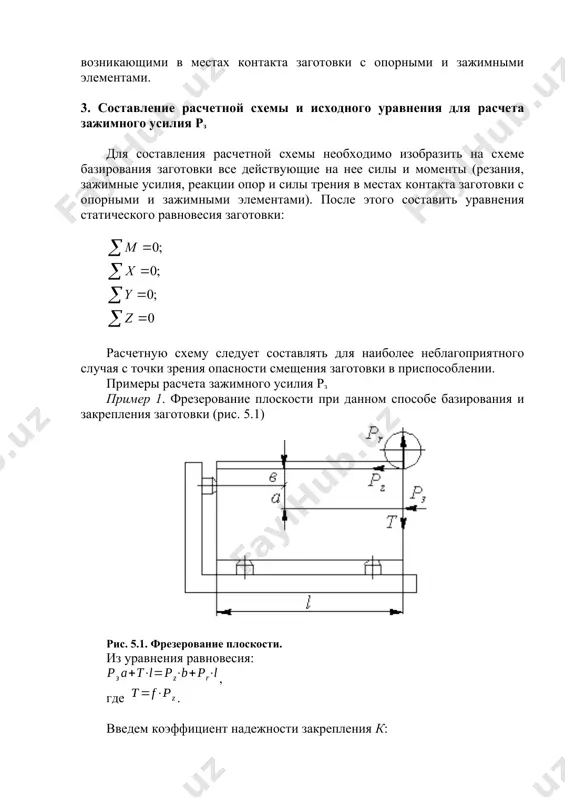

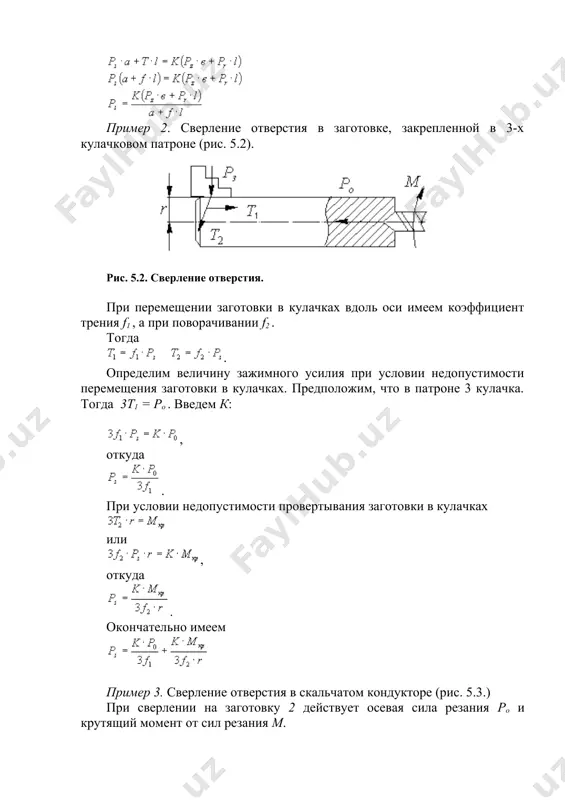

и и собираемые детали удерживаются от смещения и поворота силами и моментами трения, возникающими в местах контакта заготовки с опорными и зажимными элементами. 3. составление расчетной схемы и исходного уравнения для расчета зажимного усилия рз для составления расчетной схемы необходимо изобразить на схеме базирования заготовки все действующие на нее силы и моменты (резания, зажимные усилия, реакции опор и силы трения в местах контакта заготовки с опорными и зажимными элементами). после этого составить уравнения статического равновесия заготовки: расчетную схему следует составлять для наиболее неблагоприятного случая с точки зрения опасности смещения заготовки в приспособлении. примеры расчета зажимного усилия рз пример 1. фрезерование плоскости при данном способе базирования и закрепления заготовки (рис. 5.1) рис. 5.1. фрезерование плоскости. из уравнения равновесия: , где . введем коэффициент надежности закрепления к: пример 2. сверление отверстия в заготовке, закрепленной в 3-х кулачковом патроне (рис. 5.2). рис. 5.2. сверление отверстия. при перемещении заготовки в кулачках вдоль оси имеем …

3 / 8

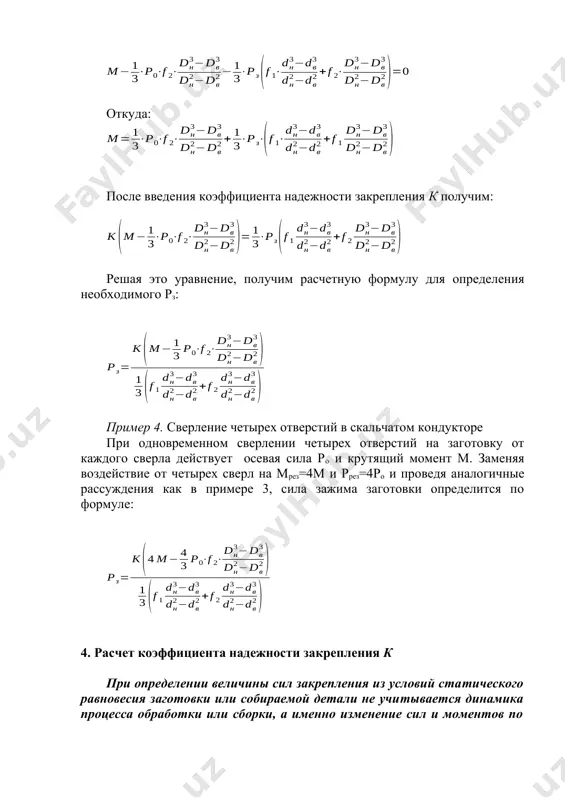

надежности закрепления к получим: решая это уравнение, получим расчетную формулу для определения необходимого рз: пример 4. сверление четырех отверстий в скальчатом кондукторе при одновременном сверлении четырех отверстий на заготовку от каждого сверла действует осевая сила ро и крутящий момент м. заменяя воздействие от четырех сверл на мрез=4м и ррез=4ро и проведя аналогичные рассуждения как в примере 3, сила зажима заготовки определится по формуле: 4. расчет коэффициента надежности закрепления к при определении величины сил закрепления из условий статического равновесия заготовки или собираемой детали не учитывается динамика процесса обработки или сборки, а именно изменение сил и моментов по величине, направлению и месту их приложения. чтобы учесть ее влияние, вводят коэффициент надежности закрепления к. значение коэффициента к следует выбирать дифференцированно в зависимости от конкретных условий выполнения операции и способа закрепления заготовки. его величину можно представить как произведение частных коэффициентов, каждый из которых отражает влияние определенного фактора: ∙к = к0 ∙к1 ∙к2 ∙к3 ∙к4 …

4 / 8

для ручных зажимных устройств; 1,0 для пневматических и гидравлических устройств прямого действия; 1,2, если допуск на размер заготовки влияет на силу закрепления (пневмокамеры, пневморычажные системы, мембранные патроны и др.) к5 степень удобства расположения рукояток в ручных зажимах 1,0 при удобном расположении и малой длине рукоятки; 1,2 при отклонении угла поворота рукоятки на угол, больший 90° к6 неопределенность положения из-за неровностей места контакта заготовки с опорными элементами, имеющими большую опорную поверхность (учитывается только при наличии крутящего момента, стремящегося повернуть заготовку) 1,0 для опорного элемента, имеющего ограниченную поверхность контакта с заготовкой; 1,5 для опорного элемента с большой площадью контакта величина к может колебаться в пределах 1,5…8,0. если к < 2,5, то при расчете надежности закрепления ее следует принять равной к = 2,5 (согласно гост 12.2.029-77). 5. составление расчетной схемы и исходного уравнения для расчета исходного усилия ри . силовые механизмы служат для повышения величины исходной силы механизированного привода, передаваемой зажимным устройствам приспособлений …

5 / 8

ния i) с силовыми данными привода. из условий компоновки приспособления выбирают силовой механизм, определяют коэффициент усиления i и исходное усилие ри , которое должно быть приложено к силовому механизму приводом или рабочим. расчетная формула для нахождения ри может быть получена в результате решения задачи статики – рассмотрения равновесия силового механизма под действием приложенных к нему сил. пример 5 рис. 5.4. рычажный механизм. уравнение статического равновесия: , в полученное уравнение необходимо ввести η– кпд, учитывающий потери на трение в опоре; тогда: рассмотренный пример иллюстрирует решение задачи по нахождению коэффициента усиления силового механизма. готовые формулы для некоторых схем силовых механизмов приведены в приложении. контрольные задания. задание 5.1. перечислите этапы силового расчета приспособления. задание 5.2. какие силы в общем случае действуют на заготовку во время обработки? задание 5.3. как составить расчетную схему и исходное уравнение для расчета зажимного усилия рз. задание 5.4. как определить коэффициент надежности закрепления «к»? image4.wmf oleobject3.bin image5.png image6.png image7.png …
