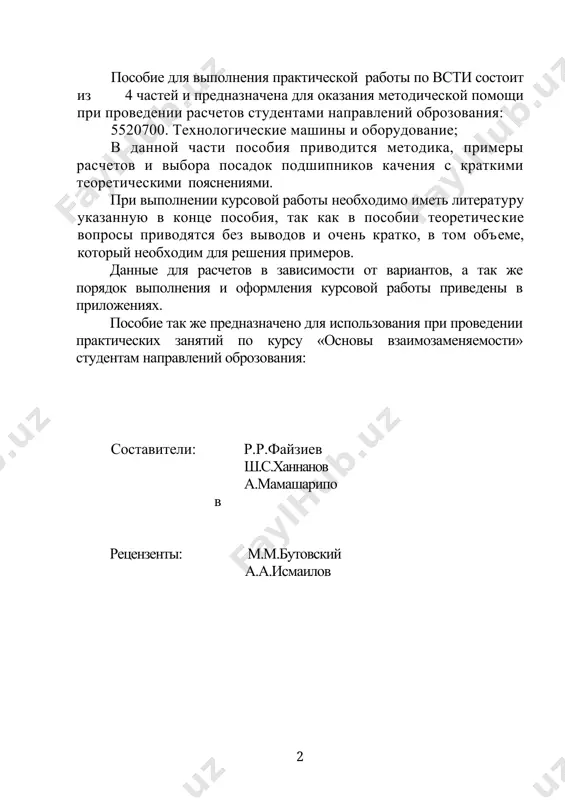

минитерство высшего и среднего специального образования республики узбекистан андижанский машиностроительный институт кафедра: «метрология, стандартизация и управления качеством продукции» метрология, стандартизация и технические измерения расчет и выбор посадок подшипников качения. андижан - 2020 пособие для выполнения практической работы по всти состоит из 4 частей и предназначена для оказания методической помощи при проведении расчетов студентами направлений оброзования: 5520700. технологические машины и оборудование; в данной части пособия приводится методика, примеры расчетов и выбора посадок подшипников качения с краткими теоретическими пояснениями. при выполнении курсовой работы необходимо иметь литературу указанную в конце пособия, так как в пособии теоретические вопросы приводятся без выводов и очень кратко, в том объеме, который необходим для решения примеров. данные для расчетов в зависимости от вариантов, а так же порядок выполнения и оформления курсовой работы приведены в приложениях. пособие так же предназначено для использования при проведении практических занятий по курсу «основы взаимозаменяемости» студентам направлений оброзования: составители: р.р.файзиев ш.с.ханнанов а.мамашарипов рецензенты: м.м.бутовский …

2 / 47

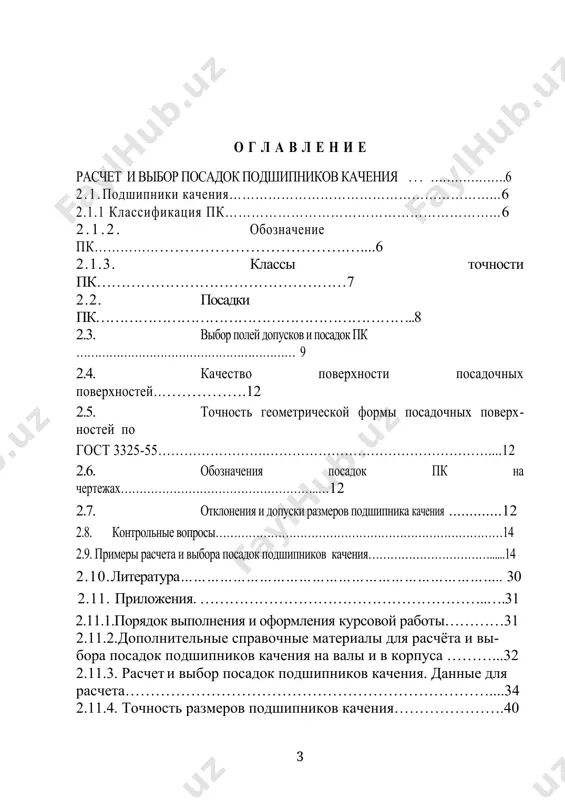

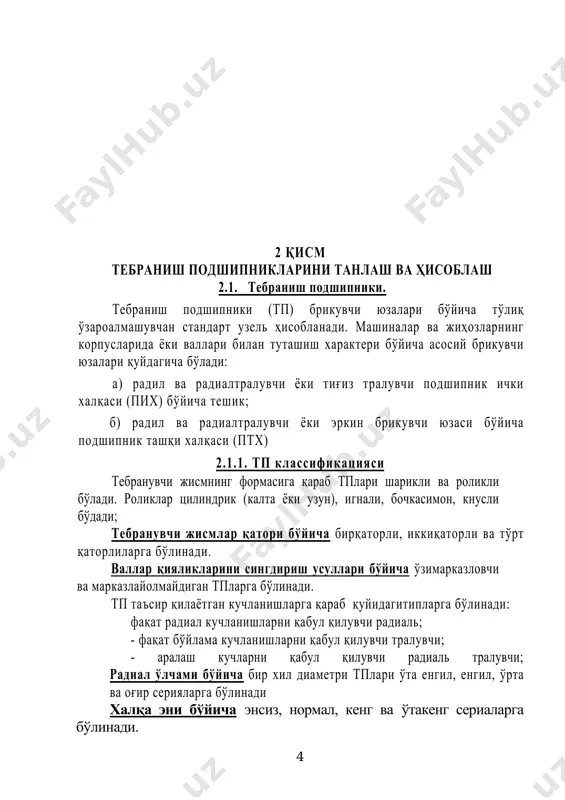

ов качения……………………………......14 2.10.литература……………………………………………………………….. 30 2.11. приложения. …………………………………………………..….31 2.11.1.порядок выполнения и оформления курсовой работы…………31 2.11.2.дополнительные справочные материалы для расчёта и вы-бора посадок подшипников качения на валы и в корпуса ………...32 2.11.3. расчет и выбор посадок подшипников качения. данные для расчета………………………………………………………………....34 2.11.4. точность размеров подшипников качения………………….40 2 қисм тебраниш подшипникларини танлаш ва ҳисоблаш 2.1. тебраниш подшипники. тебраниш подшипники (тп) брикувчи юзалари бўйича тўлиқ ўзароалмашувчан стандарт узель ҳисобланади. машиналар ва жиҳозларнинг корпусларида ёки валлари билан туташиш характери бўйича асосий брикувчи юзалари қуйдагича бўлади: а) радил ва радиалтралувчи ёки тиғиз тралувчи подшипник ички халқаси (пих) бўйича тешик; б) радил ва радиалтралувчи ёки эркин брикувчи юзаси бўйича подшипник ташқи халқаси (птх) 2.1.1. тп классификацияси тебранувчи жисмнинг формасига қараб тплари шарикли ва роликли бўлади. роликлар цилиндрик (калта ёки узун), игнали, бочкасимон, кнусли бўдади; тебранувчи жисмлар қатори бўйича бирқаторли, иккиқаторли ва тўрт қаторлиларга бўлинади. валлар қияликларини сингдириш усуллари бўйича ўзимарказловчи ва марказлайолмайдиган тпларга бўлинади. тп таъсир қилаётган …

3 / 47

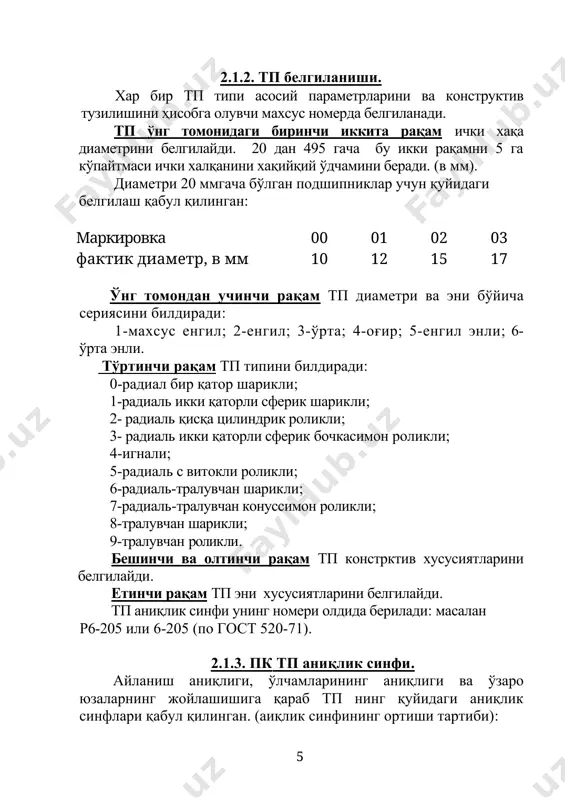

ўлган подшипниклар учун қуйидаги белгилаш қабул қилинган: маркировка 00 01 02 03 фактик диаметр, в мм 10 12 15 17 ўнг томондан учинчи рақам тп диаметри ва эни бўйича сериясини билдиради: 1-махсус енгил; 2-енгил; 3-ўрта; 4-оғир; 5-енгил энли; 6-ўрта энли. тўртинчи рақам тп типини билдиради: 0-радиал бир қатор шарикли; 1-радиаль икки қаторли сферик шарикли; 2- радиаль қисқа цилиндрик роликли; 3- радиаль икки қаторли сферик бочкасимон роликли; 4-игнали; 5-радиаль с витокли роликли; 6-радиаль-тралувчан шарикли; 7-радиаль-тралувчан конуссимон роликли; 8-тралувчан шарикли; 9-тралувчан роликли. бешинчи ва олтинчи рақам тп констрктив хусусиятларини белгилайди. етинчи рақам тп эни хусусиятларини белгилайди. тп аниқлик синфи унинг номери олдида берилади: масалан р6-205 или 6-205 (по гост 520-71). 2.1.3. пк тп аниқлик синфи. айланиш аниқлиги, ўлчамларининг аниқлиги ва ўзаро юзаларнинг жойлашишига қараб тп нинг қуйидаги аниқлик синфлари қабул қилинган. (аиқлик синфининг ортиши тартиби): гост 520 - 71 0 6 5 4 2 ро р6 р5 р4 р2 2.2. тп ўтқазиши. …

4 / 47

да допусклар системаси қўлланилади. юқоридагиларни ҳисобга олган холда тп лари учун қуйидагича махсус допусклар системаси ва чекка оғишлари қабул қилинган: тп ички халқаси допуск майдони жўят га биноан н асосий тешик системаси каби “мусбат” қийматга эга бўлмай балки ноль чизиғининг пастида “манфий” қийматга эгадир. подшипник хақалари допускларнинг сонли қийматлари квалитетларга мос равишда гост 25346-82, гост 520 – 71ларда кўрсатилган. 2.3. выбор допусков и посадок пк. тп штқазишларни танлаш ишлаш шароитига қараб корпус тешиги ва валга допуск майдонларини тўғри танлай билишга боғлиқдир. ишлаш шароитига қуйидагиларни киради: а) айланади вал (ички халқа) ёки корпус (ташқи халқа); б) кучланиш тури; в ) иш режими; г ) подшипник типи ва ўлчамлари; д ) подшипник аниқлик синфи; е ) айланаётган халқа тезлигиа; ж ) маонта ва ишлатиш талаблари ва х к. кучланиш кўринишига қараб тп халқасига допуск майдонларини танлашда халқага таъсир этаётган махаллий, циркуляцион ёки тебранма характерини ҳисобга олиш керак. махаллий кучланишдаги халқа учун зазорли …

5 / 47

ҳисобга олувчи коэффициент. вал юпқа деворли, яримтўлиқ, тўлиқ бўлиши мумкин. тўлиқ валлар учун k2=1, бошқа холларда диаметрлар нисбатига қараб олинади domb /d и d/d- вала учун (рис.2.2, 2.3), d/dkop - корпуса учун (рис.2.4) қўлланмадаги таблицалардан (табл. № 9,5 [1] , табл. № ш-15, табл. № 4.80 [3]). [табл.№ 2 прил. 2.11.2.] kз - коэффициент учитывающий неравномерность распределения радиальной нагрузки между рядами роликов в двухрядных конических роликоподшипниках или между сдвоенными шарикоподшипниками при наличии осевой нагрузки fa бўйлама кучли икки қаторли шарикли, роликли подшипникларда қатор оралиғи бўйича fr радиаль нагрузкани бирхилда таъсир этишини ҳисобга олувчи коэффицент. к3 қиймати катталигиг қараб олинади. (табл. № 3-[2] табл. 4.81[3], стр. 239[1]) [табл. № 3 прил. 2.11.2.], буерда (или a, или f) – жисм танасини ташқи халқа йўлакчаси билан учрашиш бурчаги (подшипник конструкциясидан келиб чиқади). тп гаьарит ўлчамлари жадвалдан олинади. барча радиаль, радиаль тиргакли тп ларида fa бўйлама куч йўқ бўлса k3 = 1. рr рухсат …
