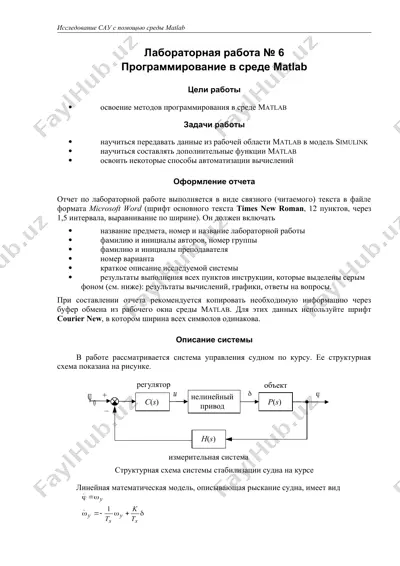

лабораторная работа № 1 page исследование сау с помощью среды matlab лабораторная работа № 6 программирование в среде matlab цели работы · освоение методов программирования в среде matlab задачи работы · научиться передавать данные из рабочей области matlab в модель simulink · научиться составлять дополнительные функции matlab · освоить некоторые способы автоматизации вычислений оформление отчета отчет по лабораторной работе выполняется в виде связного (читаемого) текста в файле формата microsoft word (шрифт основного текста times new roman, 12 пунктов, через 1,5 интервала, выравнивание по ширине). он должен включать · название предмета, номер и название лабораторной работы · фамилию и инициалы авторов, номер группы · фамилию и инициалы преподавателя · номер варианта · краткое описание исследуемой системы · результаты выполнения всех пунктов инструкции, которые выделены серым фоном (см. ниже): результаты вычислений, графики, ответы на вопросы. при составлении отчета рекомендуется копировать необходимую информацию через буфер обмена из рабочего окна среды matlab. для этих …

2 / 11

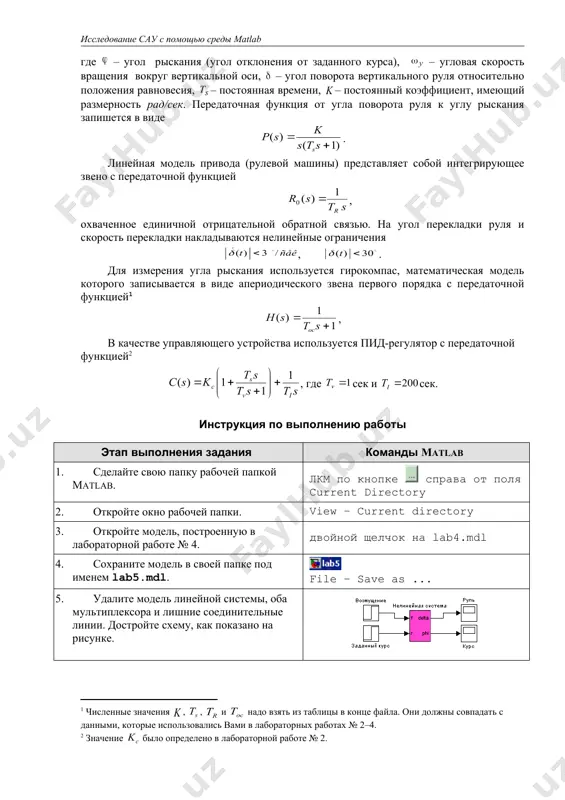

ерения угла рыскания используется гирокомпас, математическая модель которого записывается в виде апериодического звена первого порядка с передаточной функцией , в качестве управляющего устройства используется пид-регулятор с передаточной функцией , где сек и сек. инструкция по выполнению работы этап выполнения задания команды matlab 1. сделайте свою папку рабочей папкой matlab. лкм по кнопке справа от поля current directory 2. откройте окно рабочей папки. view – current directory 3. откройте модель, построенную в лабораторной работе № 4. двойной щелчок на lab4.mdl 4. сохраните модель в своей папке под именем lab5.mdl. file – save as ... 5. удалите модель линейной системы, оба мультиплексора и лишние соединительные линии. достройте схему, как показано на рисунке. 6. замените числовые значения постоянного возмущения и заданного курса на символьные: fconst и phizad соответственно. двойной щелчок на блоке final value 7. откройте блок нелинейная система и замените все числовые значения на имена переменных во всех подсистемах. через deltamax обозначим …

3 / 11

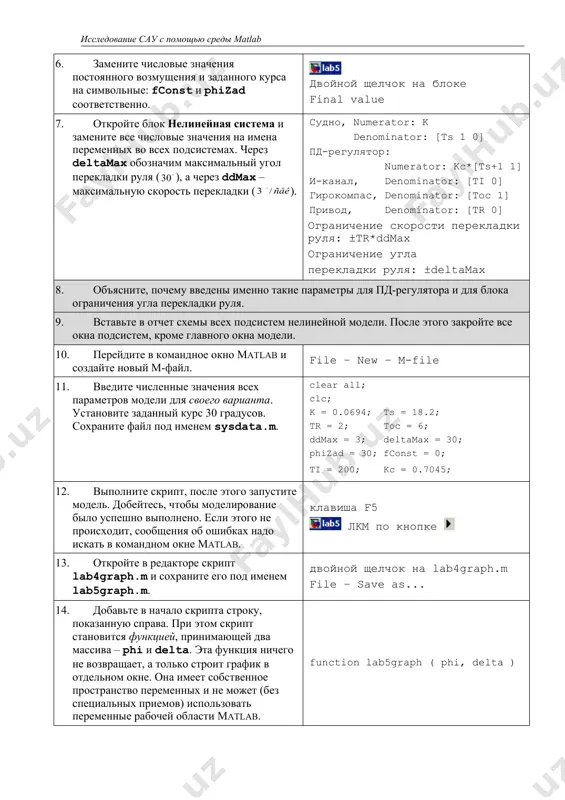

ti = 200; kc = 0.7045; 12. выполните скрипт, после этого запустите модель. добейтесь, чтобы моделирование было успешно выполнено. если этого не происходит, сообщения об ошибках надо искать в командном окне matlab. клавиша f5 лкм по кнопке 13. откройте в редакторе скрипт lab4graph.m и сохраните его под именем lab5graph.m. двойной щелчок на lab4graph.m file – save as... 14. добавьте в начало скрипта строку, показанную справа. при этом скрипт становится функцией, принимающей два массива – phi и delta. эта функция ничего не возвращает, а только строит график в отдельном окне. она имеет собственное пространство переменных и не может (без специальных приемов) использовать переменные рабочей области matlab. function lab5graph ( phi, delta ) 15. удалите из функции лишние строки, учитывая, что теперь массивы phi и delta имеют только 2 столбца (строятся только процессы в нелинейной системе). 16. измените заголовок на «переходные процессы при изменении курса». сохраните файл и скопируйте текст функции в …

4 / 11

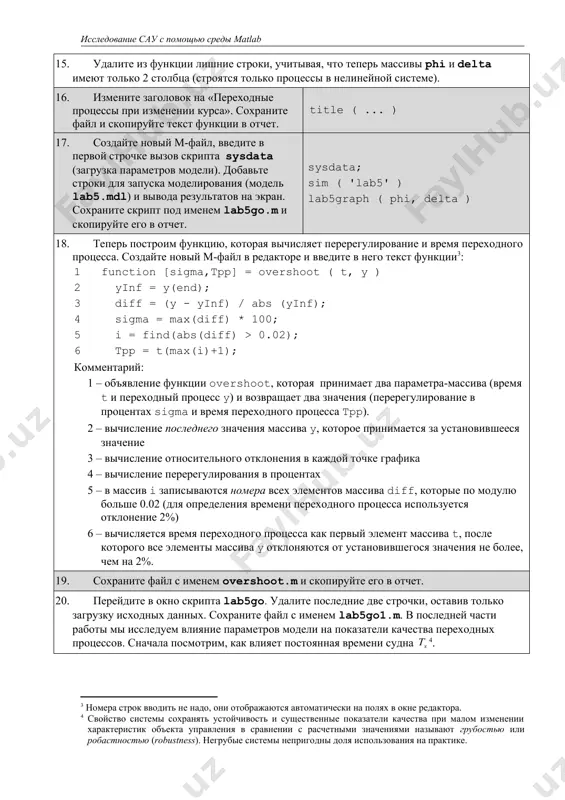

носительного отклонения в каждой точке графика 4 – вычисление перерегулирования в процентах 5 – в массив i записываются номера всех элементов массива diff, которые по модулю больше 0.02 (для определения времени переходного процесса используется отклонение 2%) 6 – вычисляется время переходного процесса как первый элемент массива t, после которого все элементы массива y отклоняются от установившегося значения не более, чем на 2%. 19. сохраните файл с именем overshoot.m и скопируйте его в отчет. 20. перейдите в окно скрипта lab5go. удалите последние две строчки, оставив только загрузку исходных данных. сохраните файл с именем lab5go1.m. в последней части работы мы исследуем влияние параметров модели на показатели качества переходных процессов. сначала посмотрим, как влияет постоянная времени судна . 21. добавьте в конец скрипта текст программы (без номеров строк) 1 ts0 = ts; 2 ats = linspace(0.8, 1.2, 100) * ts0; 3 asi = []; atpp = []; 4 for ts=ats 5 sim ( …

5 / 11

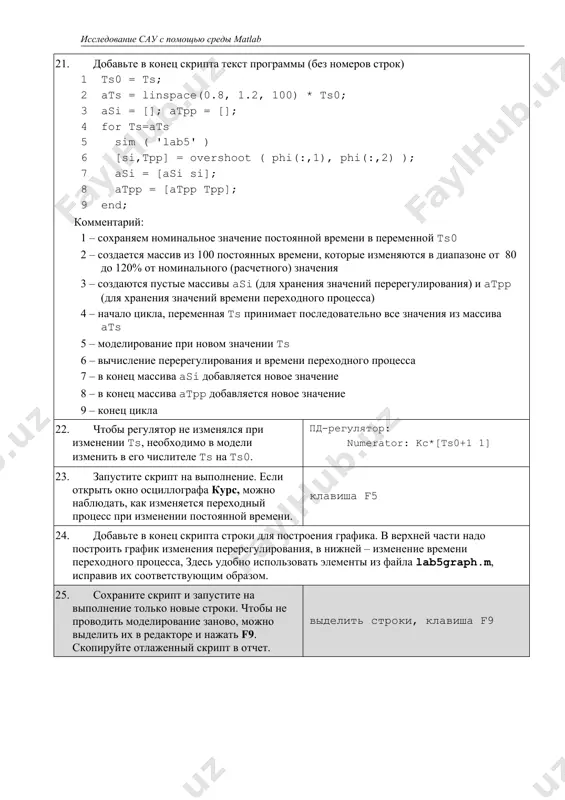

и изменении постоянной времени. клавиша f5 24. добавьте в конец скрипта строки для построения графика. в верхней части надо построить график изменения перерегулирования, в нижней – изменение времени переходного процесса, здесь удобно использовать элементы из файла lab5graph.m, исправив их соответствующим образом. 25. сохраните скрипт и запустите на выполнение только новые строки. чтобы не проводить моделирование заново, можно выделить их в редакторе и нажать f9. скопируйте отлаженный скрипт в отчет. выделить строки, клавиша f9 26. если график изменения времени переходного процесса имеет ступенчатый или скачкообразный характер, уменьшите максимально допустимый шаг интегрирования и повторите моделирование (учтите, что время выполнения скрипта увеличится). simulation – simulation parameters – max step size = 0.2 27. скопируйте полученный график в отчет. 28. сохраните скрипт с именем lab5go2.m. исправьте его так, чтобы исследовать зависимости показателей качества от угла поворота судна от 1 до 110 градусов с шагом 1 градус. 29. скопируйте отлаженный скрипт и полученный график в …
