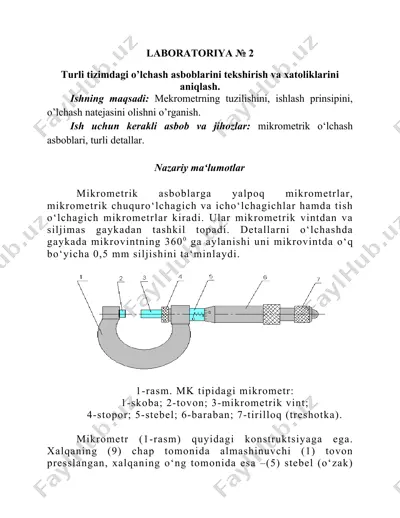

laboratoriya № 2 turli tizimdagi o’lchash asboblarini tekshirish va xatoliklarini aniqlash. ishning maqsadi: mekrometrning tuzilishini, ishlash prinsipini, o’lchash natejasini olishni o’rganish. ish uchun kerakli asbob va jihozlar: mikrometrik o‘lchash asboblari, turli detallar. nazariy ma‘lumotlar mikrometrik asboblarga yalpoq mikrometrlar, mikrometrik chuquro‘lchagich va icho‘lchagichlar hamda tish o‘lchagich mikrometrlar kiradi. ular mikrometrik vintdan va siljimas gaykadan tashkil topadi. detallarni o‘lchashda gaykada mikrovintning 3600 ga aylanishi uni mikrovintda o‘q bo‘yicha 0,5 mm siljishini ta‘minlaydi. 1-rasm. mk tipidagi mikrometr: 1-skoba; 2-tovon; 3-mikrometrik vint; 4-stopor; 5-stebel; 6-baraban; 7-tirilloq (treshotka). mikrometr (1-rasm) quyidagi konstruktsiyaga ega. xalqaning (9) chap tomonida almashinuvchi (1) tovon presslangan, xalqaning o‘ng tomonida esa –(5) stebel (o‘zak) vtulka bilan mikrometrik gayka vazifasini bajaruvchi vtulkaning o‘ng tomonidan tashqi konussimon rezba va aniq ichki silindrik rezba qirqilgan; ichki rezbaga mikrovint buralgan, tashqisiga esa mikrometrik vint juftidagi tirqishni rostlash uchun mo‘ljallangan (4) konussimon gayka buralgan (kiygizilgan). mikrovint konusli birikma orqali (6) baraban bilan birikkan. bu birikmada taranglik …

2 / 3

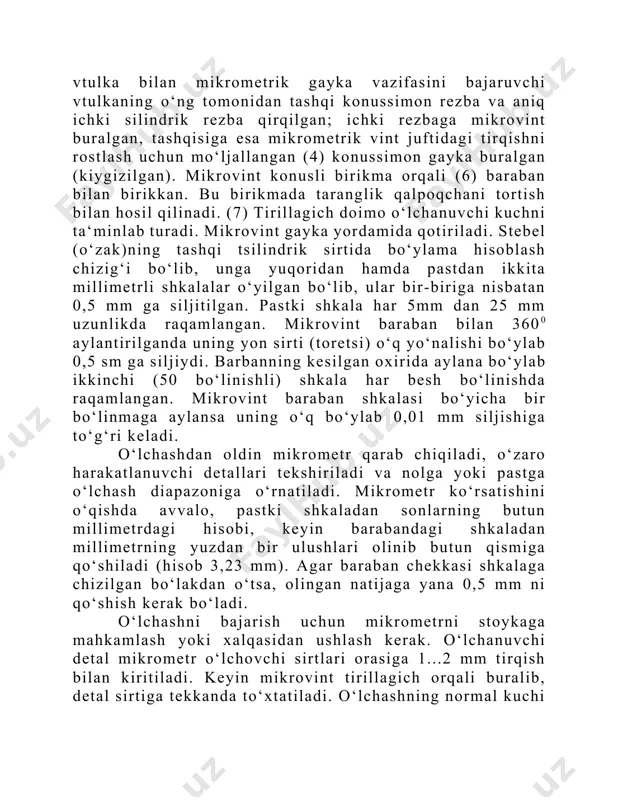

m siljishiga to‘g‘ri keladi. o‘lchashdan oldin mikrometr qarab chiqiladi, o‘zaro harakatlanuvchi detallari tekshiriladi va nolga yoki pastga o‘lchash diapazoniga o‘rnatiladi. mikrometr ko‘rsatishini o‘qishda avvalo, pastki shkaladan sonlarning butun millimetrdagi hisobi, keyin barabandagi shkaladan millimetrning yuzdan bir ulushlari olinib butun qismiga qo‘shiladi (hisob 3,23 mm). agar baraban chekkasi shkalaga chizilgan bo‘lakdan o‘tsa, olingan natijaga yana 0,5 mm ni qo‘shish kerak bo‘ladi. o‘lchashni bajarish uchun mikrometrni stoykaga mahkamlash yoki xalqasidan ushlash kerak. o‘lchanuvchi detal mikrometr o‘lchovchi sirtlari orasiga 1...2 mm tirqish bilan kiritiladi. keyin mikrovint tirillagich orqali buralib, detal sirtiga tekkanda to‘xtatiladi. o‘lchashning normal kuchi tirillagichning 2...3 marta ovoz chiqarishidan aniqlanadi va keyin mikrovint mahkamlanib ko‘rsatishi o‘qiladi. mikrometrik chuquro‘lchagich - boshi berk teshiklar va sirtlar chuqurligini o‘lchashda ishlatiladi. u xalqa o‘rnida yassi o‘lchovchi sirtli asos bilan ta‘minlangan. mikrovint turli uzunlikdagi almashinib o‘lchovchi sterjenlar bilan biriktirilishi mumkin. image1.png

3 / 3
