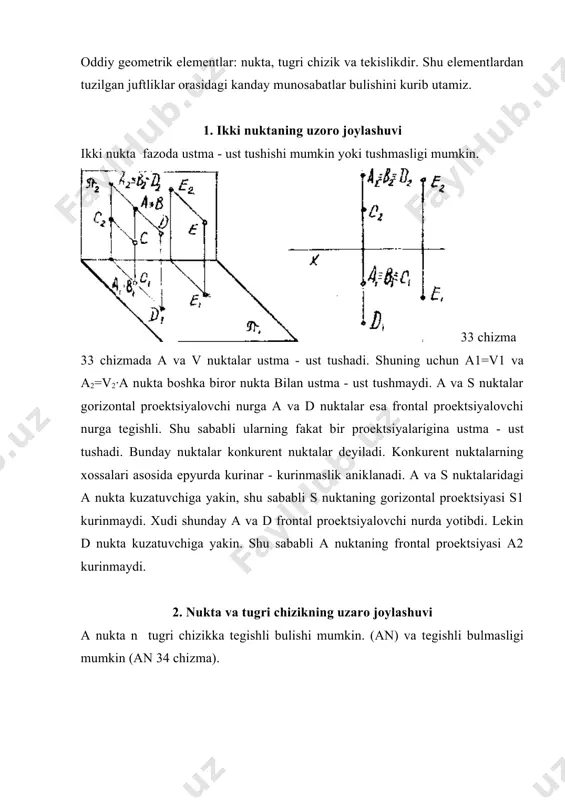

1476129575_65327.doc ì ç ì ì vaziyati aniklanadigan (pozision) masalalar reja: 1.ikki nuktaning uzaro joylashuvi 2.nukta vat ugri chizikning uzaro joylashuvi 3.ikki tugri chizikning uzaro joylashuvi 4.tugri chizik va tekislikning uzaro joylashuvi 5.tekislikning bosh chiziklari 6.nukta va tekislikning uzaro joylashuvi 7.ikki tekislikning uzaro vaziyatlari oddiy geometrik elementlar: nukta, tugri chizik va tekislikdir. shu elementlardan tuzilgan juftliklar orasidagi kanday munosabatlar bulishini kurib utamiz. 1. ikki nuktaning uzoro joylashuvi ikki nukta fazoda ustma - ust tushishi mumkin yoki tushmasligi mumkin. 33 chizma 33 chizmada a va v nuktalar ustma - ust tushadi. shuning uchun a1=v1 va a2=v2·a nukta boshka biror nukta bilan ustma - ust tushmaydi. a va s nuktalar gorizontal proektsiyalovchi nurga a va d nuktalar esa frontal proektsiyalovchi nurga tegishli. shu sababli ularning fakat bir proektsiyalarigina ustma - ust tushadi. bunday nuktalar konkurent nuktalar deyiladi. konkurent nuktalarning xossalari asosida epyurda kurinar - kurinmaslik aniklanadi. a va s nuktalaridagi a nukta kuzatuvchiga …

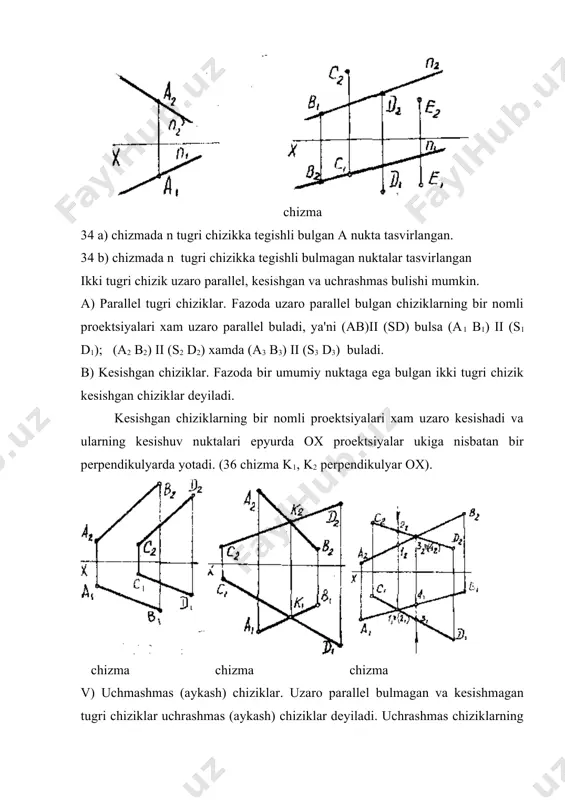

chizik kesishgan chiziklar deyiladi. kesishgan chiziklarning bir nomli proektsiyalari xam uzaro kesishadi va ularning kesishuv nuktalari epyurda ox proektsiyalar ukiga nisbatan bir perpendikulyarda yotadi. (36 chizma k1, k2 perpendikulyar ox). chizma chizma chizma v) uchmashmas (aykash) chiziklar. uzaro parallel bulmagan va kesishmagan tugri chiziklar uchrashmas (aykash) chiziklar deyiladi. uchrashmas chiziklarning bir nomli proektsiyalari kesishgani bilan ularning kesishgan nuktalari epyurda proektsiyalar ukiga nisbatan bir perepndikulyarda yotmaydi. 37 chizmadagi 1 va 2 xamda 3 va 4 nuktalar konkurent nuktalardir. yukoridan pastga karalsa 2 nukta kurinadi, 1 nukta kurinmaydi. demak gorizontal proektsiyada 2 kurinakr 1 esa kurinmasdir. frontal proektsiyada 3 kurinar 4 kurinmasdir. 4. tugri chizik va tekislikning uzaro joylashuvi tugri chizik va tekislik orasida kuyidagi pozitsion munosabatlar bulishi mumkin. a) α α , α -tugri chizik, a- tekislikka tegishli b) α || α v) α α = k bu xolni tekislikning uzaro kesishuvini urgangandan keyin kurib utamiz. a) tekislikda yotgan tugri chizik. …

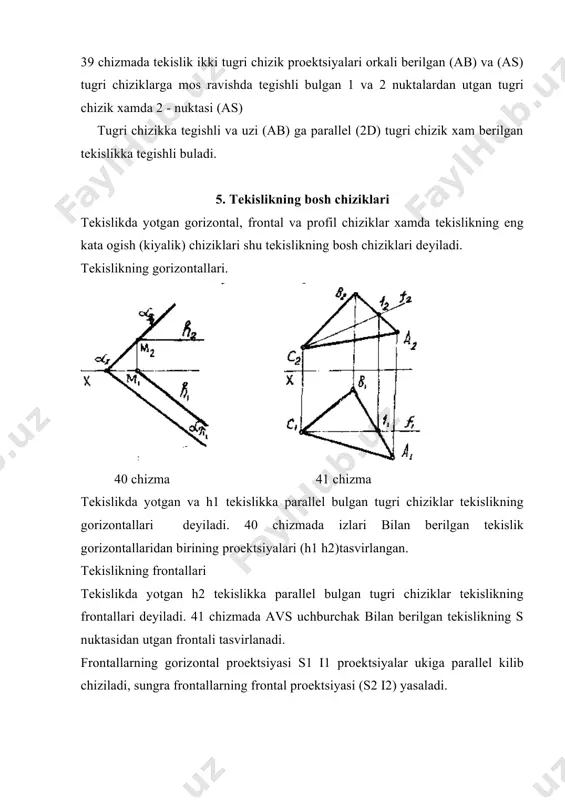

i. 5. tekislikning bosh chiziklari tekislikda yotgan gorizontal, frontal va profil chiziklar xamda tekislikning eng kata ogish (kiyalik) chiziklari shu tekislikning bosh chiziklari deyiladi. tekislikning gorizontallari. 40 chizma 41 chizma tekislikda yotgan va h1 tekislikka parallel bulgan tugri chiziklar tekislikning gorizontallari deyiladi. 40 chizmada izlari bilan berilgan tekislik gorizontallaridan birining proektsiyalari (h1 h2)tasvirlangan. tekislikning frontallari tekislikda yotgan h2 tekislikka parallel bulgan tugri chiziklar tekislikning frontallari deyiladi. 41 chizmada avs uchburchak bilan berilgan tekislikning s nuktasidan utgan frontali tasvirlanadi. frontallarning gorizontal proektsiyasi s1 i1 proektsiyalar ukiga parallel kilib chiziladi, sungra frontallarning frontal proektsiyasi (s2 i2) yasaladi. b) tekislikka parallel tugri chiziklar. nuktalarining xammasi tekislikdan baravar uzoklikda turgan yoki tekislikda yotgan biror tugri chizikka parallel bulgan tugri chizik usha tekislikka parallel buladi. 42 chizmada berilgan (a1 a2) nuktada berilgan (hh1 hh2) tekislikka parallel kilib tugri chizik (h1 h2) utkazish kursatilgan. buning uchun berilgan tekislikda birorta ixtiyoriy tugri chizik (masalan m1 n1 , …

salan α (α π1, α π2) tekislik va a (a1, a2) nukta berilgan (44 chizma) a (a1, a2) nuktaning α (α π1, α π2) tekislikda yotishi yotmasligi aniklansin. chizma chizma a1 orakli α (α π1, α π2) tekislikda yotuvchi mn tugri chizikning gorizontal proektsiyasi m1 n1 chiziladi, skngra m1 n1 buyicha m2 n2 topiladi. agar a nukta α tekislikda yotsa uning frontal a2 proektsiyasi mn tugri chizikning frontal proektsiyasi m2 n2 da yotishi kerak. demak a nukta h tekislikda yotmas ekan. 7. ikki tekislikning uzaro vaziyatlari ikkita tekislik uzaro parallel yoki kesishgan bulishi mumkin. a) parallel tekislik biror h tekislikdagi kesuvchi ikki (ab) va (bs) tugri chizik (45 chizma). ikkinchi tekislikdagi ikki (a'b') va (b's') tugri chizikka mos ravishda parallel bulsa, bu tekisliklar uzaro parallel buladi. chizma chizma ma'lumki, bir - biriga parallel tekisliklar, uchinchi tekislik bilan uzaro parallel bulgan ikki tugri chizik buyicha kesishadi. bundan shunday xulosa kelib chikadiki, …

ka perpendikulyar buladi (49 chizmada) m1 n1 va (m2 n2) ox 4. umumiy vaziyatdagi ikki tekislik kesishganda ikala tekislikka tegishili bulgan ikki nuka topilib, ular uzaro tutashtiriladi. agar tekisliklar izlari orkali berilgan bulsa bir nomli izlarning kesishuv nuktasi umumiy nuktalar buladi. agar ikala tekislik xam umumiy xolda berilgan bulsa umumiy nuktalar kuyidagicha yasaladi. (51 chizma) a) yordamchi proektsiyalovchi p (pπ1) tekislik utkazamiz. b) yordamchi p (pπ1) tekislikning berilgan α va β ikki tekislik bilan kesishuv chizigini 12 (1121, 1222) va 34 (3141, 3242) yasaymiz. chizma chizma v) yasalgan 12 va 34 (1121, 3141) kesishuv chiziklarining uzaro kesishuv nuktasi m (m1) izlangan nuktalardan fakat birtasi buladi. agar shu jarayon yana bir marta takrorlansa, yana bir n (n1 n2) umumiy nukta yasaladi. g) yasalgan ikki (m va n) nuktadan utgan tugri chizik (m1 n1) va (m2 n2) izlangan kesishuv chizini mn ning proektsiyalari buladi. tugri chizikning tekislik bilan kesishuvi. endi umumiy vaziyatdagi …
