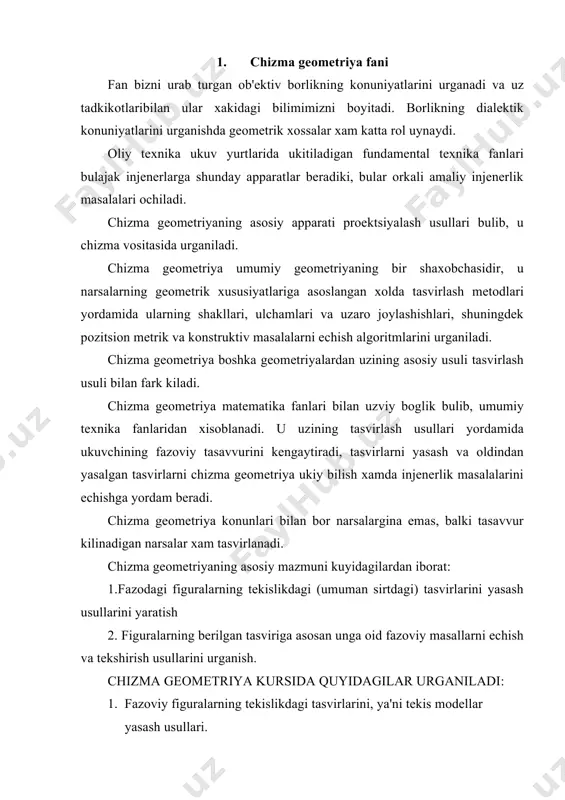

1476127526_65316.doc ç ç ç fazoviy shakllarni tekislikka tasvirlashning proektsiyalar usuli reja: 1. chizma geometriya fani 2. asosiy geometrik tushunchalar va figuralar 3. geometrik fazo 4. markaziy proektsiyalash usuli va uning xossalari 5. parallel proektsiyalash usuli va uning xossalari 6. aksonometrik proektsiyalar 1. chizma geometriya fani fan bizni urab turgan ob'ektiv borlikning konuniyatlarini urganadi va uz tadkikotlaribilan ular xakidagi bilimimizni boyitadi. borlikning dialektik konuniyatlarini urganishda geometrik xossalar xam katta rol uynaydi. oliy texnika ukuv yurtlarida ukitiladigan fundamental texnika fanlari bulajak injenerlarga shunday apparatlar beradiki, bular orkali amaliy injenerlik masalalari ochiladi. chizma geometriyaning asosiy apparati proektsiyalash usullari bulib, u chizma vositasida urganiladi. chizma geometriya umumiy geometriyaning bir shaxobchasidir, u narsalarning geometrik xususiyatlariga asoslangan xolda tasvirlash metodlari yordamida ularning shakllari, ulchamlari va uzaro joylashishlari, shuningdek pozitsion metrik va konstruktiv masalalarni echish algoritmlarini urganiladi. chizma geometriya boshka geometriyalardan uzining asosiy usuli tasvirlash usuli bilan fark kiladi. chizma geometriya matematika fanlari bilan uzviy boglik bulib, …

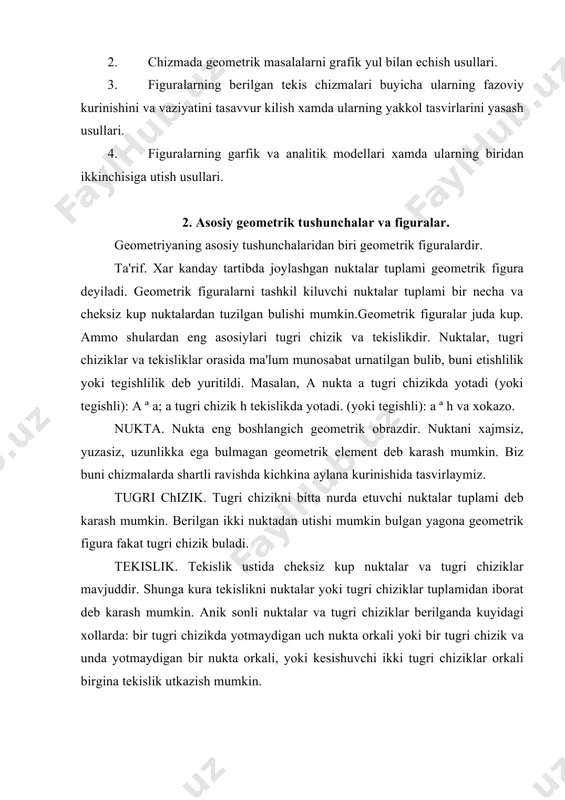

ralarning tekislikdagi tasvirlarini, ya'ni tekis modellar yasash usullari. 2. chizmada geometrik masalalarni grafik yul bilan echish usullari. 3. figuralarning berilgan tekis chizmalari buyicha ularning fazoviy kurinishini va vaziyatini tasavvur kilish xamda ularning yakkol tasvirlarini yasash usullari. 4. figuralarning garfik va analitik modellari xamda ularning biridan ikkinchisiga utish usullari. 2. asosiy geometrik tushunchalar va figuralar. geometriyaning asosiy tushunchalaridan biri geometrik figuralardir. ta'rif. xar kanday tartibda joylashgan nuktalar tuplami geometrik figura deyiladi. geometrik figuralarni tashkil kiluvchi nuktalar tuplami bir necha va cheksiz kup nuktalardan tuzilgan bulishi mumkin.geometrik figuralar juda kup. ammo shulardan eng asosiylari tugri chizik va tekislikdir. nuktalar, tugri chiziklar va tekisliklar orasida ma'lum munosabat urnatilgan bulib, buni etishlilik yoki tegishlilik deb yuritildi. masalan, a nukta a tugri chizikda yotadi (yoki tegishli): a ª a; a tugri chizik h tekislikda yotadi. (yoki tegishli): a ª h va xokazo. nukta. nukta eng boshlangich geometrik obrazdir. nuktani xajmsiz, yuzasiz, uzunlikka ega bulmagan geometrik …

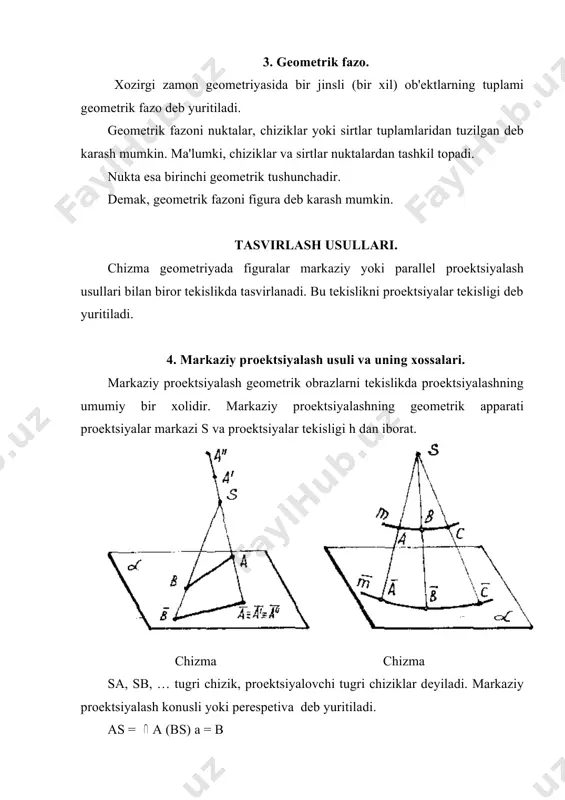

b yuritiladi. geometrik fazoni nuktalar, chiziklar yoki sirtlar tuplamlaridan tuzilgan deb karash mumkin. ma'lumki, chiziklar va sirtlar nuktalardan tashkil topadi. nukta esa birinchi geometrik tushunchadir. demak, geometrik fazoni figura deb karash mumkin. tasvirlash usullari. chizma geometriyada figuralar markaziy yoki parallel proektsiyalash usullari bilan biror tekislikda tasvirlanadi. bu tekislikni proektsiyalar tekisligi deb yuritiladi. 4. markaziy proektsiyalash usuli va uning xossalari. markaziy proektsiyalash geometrik obrazlarni tekislikda proektsiyalashning umumiy bir xolidir. markaziy proektsiyalashning geometrik apparati proektsiyalar markazi s va proektsiyalar tekisligi h dan iborat. chizma chizma sa, sb, … tugri chizik, proektsiyalovchi tugri chiziklar deyiladi. markaziy proektsiyalash konusli yoki perespetiva deb yuritiladi. as = a (bs) a = b markaziy proektsiyalashning xossalari markaziy proektsiyalashda geometrik figuralar kuyidagicha tasvirlanadi. 1-xossa. nuktaning markaziy proektsiyasi nukta buladi. 2-xossa. proektsiyalash markazidan utmaydigan barcha tugri chiziklarning proektsiyalari xam tugri chizik buladi. 3-xossa. s markazdan utmaydigan tekislikning markaziy proektsiyasi tekislik buladi. 4-xossa. markaziy proektsiyalashda parallel tekisliklardagi figuralarning proektsiyalari uxshash …

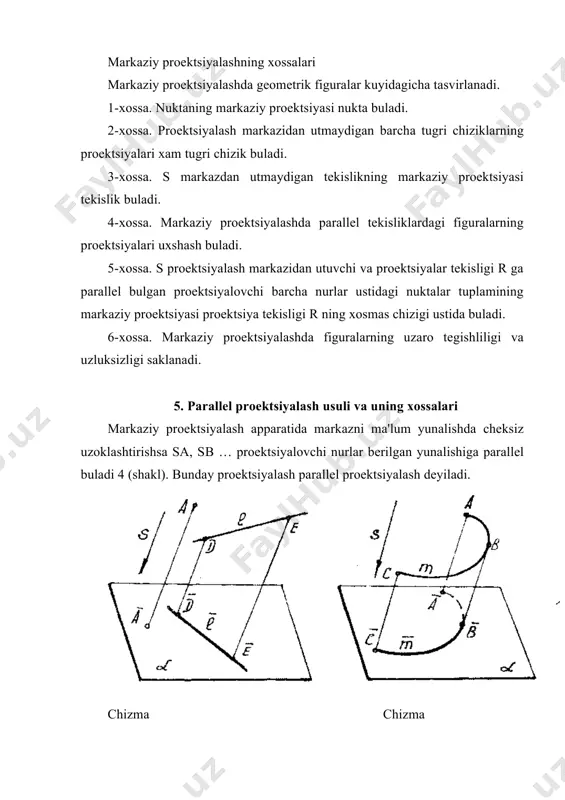

unalishi - s parallel proektsiyalashni tsilindrik proektsiyalash deb xam yuritiladi. parallel proektsiyalash 2 xil buladi: 1. kiyshik burchakli parallel proektsiyalash. bunday proektsiyalash yunalishi proektsiyalar tekisligi h bilan utkir burchak tashkil kiladi. 2. tugri burchakli parallel proektsiyalash. bunda proektsiyalash yunalishi proektsiyalar tekisligi h ga perpendikulyar buladi. parallel proektsiyalash xosslari geometrik figuralarni parallel proektsiyalashda uning kuyidagi xossalardan foydalanish mumkin. 1-xossa. nuktaning parallel proektsiyasi nukta buladi. 2-xossa. proektsiyalash yunalishiga parallel bulmagan tugri chizikning proektsiyasi tugri chizik buladi. chizma chizma 3-xossa. aв tugri chizikka tegishli s nuktaning parallel proektsiyasi shu tugri chizik proektsiyasi ustida buladi. 4-xossa. biror nukta tugri chizik kesmasini biror nisbatda bulsa, u xolda bu nuktaning proektsiyasi xam kesma proektsiyasini shunday nisbatda buladi. 5-xossa. tugri chiziklarning kesishuv nuktasining proektsiyasi ularning proektsiyalarining kesishishi nuktasi buladi. у nuqtada kesishuvchi ab va sd to’g’ch berilgan. agar ab cd = e bulsa, ab cd=e buladi. 6-xossa. parallel tugri chiziklarning tekislikdagi proektsiyalari xam parallel buladi. ab//sd bulsa …

,y va z uklar bilan birgalikda s yunalishi buyicha usha tekislikka proektsiyalaymiz. a tekislikda xosil bulgan proektsiyaga parallellepipedning aksonometrik proektsiyasi deyiladi. aksonometrik proektsiyalar boshka proektsiyalardan yakkollik bilan fark kiladi, lekin bu proektsiyalar buyicha predmetning ulchamlarini ulchash bir oz murakkabrokdir. proektsiyalash yunalishi s ning aksonometriya tekisligi h ga nisbatan tashkil kilgan burchagiga karab aksonometrik proektsiyalar kiyshik burchakli va tugri burchakli buladi. bunday aksonometriyalar maxsus mavzu sifatida tularok karab chikiladi. chizma _1178371353.unknown _1178371373.unknown
