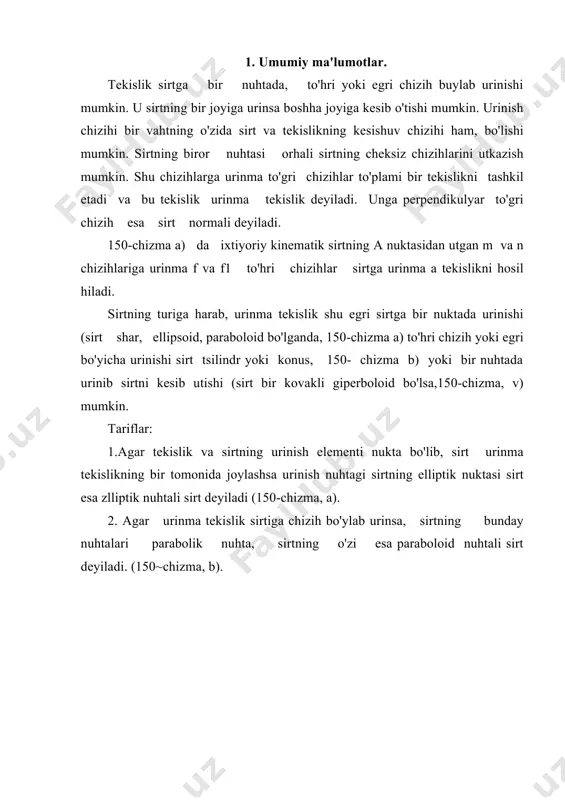

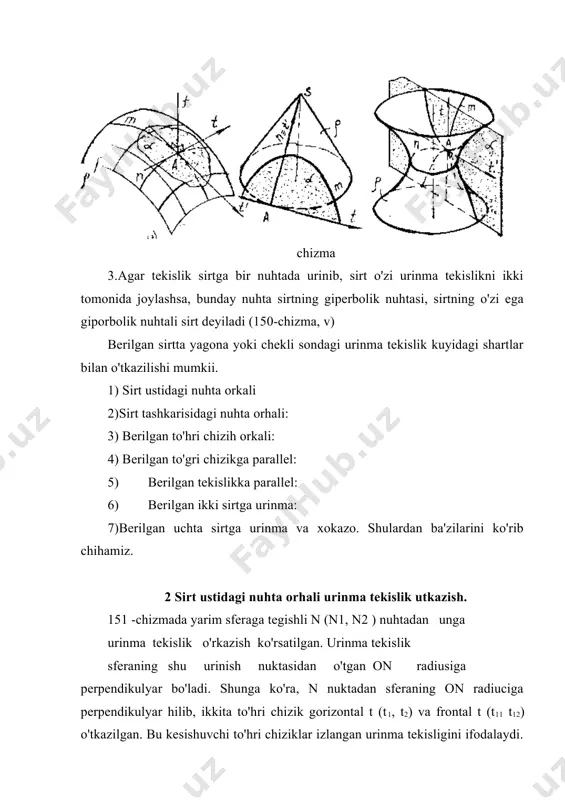

1476128817_65323.doc sirtga urinma tekislik. sirtlarni yoyish reja: 1.umumiy ma'lumotlar. 2.sirt ustidagi nuhta orhali urinma tekislik o'tkazish. 3.sirt tashharisidagi nuhta orhali urinma tekislik o'tkazish. 4.berilgan to'hri chizikha parallel urinma tekislik o'tkazish 5.sirt yoyilmalari. 1. umumiy ma'lumotlar. tekislik sirtga bir nuhtada, to'hri yoki egri chizih buylab urinishi mumkin. u sirtning bir joyiga urinsa boshha joyiga kesib o'tishi mumkin. urinish chizihi bir vahtning o'zida sirt va tekislikning kesishuv chizihi ham, bo'lishi mumkin. sirtning biror nuhtasi orhali sirtning cheksiz chizihlarini utkazish mumkin. shu chizihlarga urinma to'gri chizihlar to'plami bir tekislikni tashkil etadi va bu tekislik urinma tekislik deyiladi. unga perpendikulyar to'gri chizih esa sirt normali deyiladi. 150-chizma a) da ixtiyoriy kinematik sirtning a nuktasidan utgan m va n chizihlariga urinma f va f1 to'hri chizihlar sirtga urinma a tekislikni hosil hiladi. sirtning turiga harab, urinma tekislik shu egri sirtga bir nuktada urinishi (sirt shar, ellipsoid, paraboloid bo'lganda, 150-chizma a) to'hri chizih yoki egri bo'yicha …

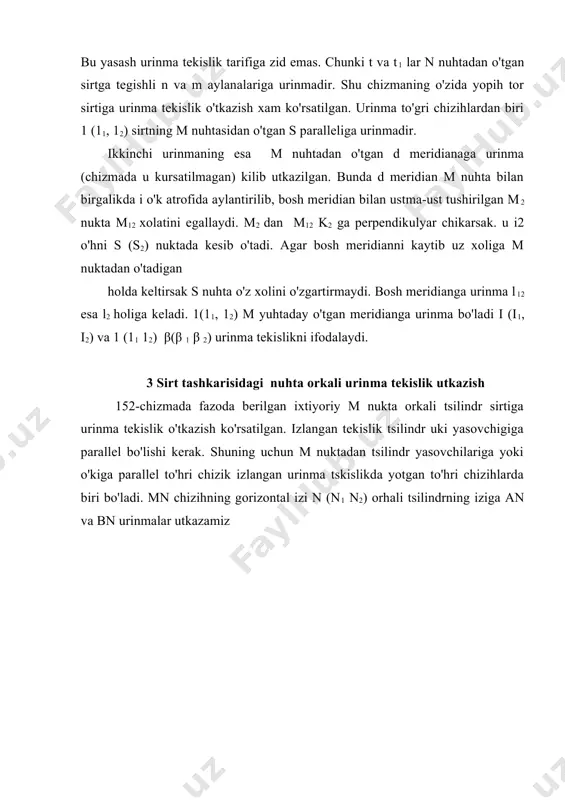

agi nuhta orkali 2)sirt tashkarisidagi nuhta orhali: 3) berilgan to'hri chizih orkali: 4) berilgan to'gri chizikga parallel: 5) berilgan tekislikka parallel: 6) berilgan ikki sirtga urinma: 7)berilgan uchta sirtga urinma va xokazo. shulardan ba'zilarini ko'rib chihamiz. 2 sirt ustidagi nuhta orhali urinma tekislik utkazish. 151 -chizmada yarim sferaga tegishli n (n1, n2 ) nuhtadan unga urinma tekislik o'rkazish ko'rsatilgan. urinma tekislik sferaning shu urinish nuktasidan o'tgan on radiusiga perpendikulyar bo'ladi. shunga ko'ra, n nuktadan sferaning on radiuciga perpendikulyar hilib, ikkita to'hri chizik gorizontal t (t1, t2) va frontal t (t11 t12) o'tkazilgan. bu kesishuvchi to'hri chiziklar izlangan urinma tekisligini ifodalaydi. bu yasash urinma tekislik tarifiga zid emas. chunki t va t1 lar n nuhtadan o'tgan sirtga tegishli n va m aylanalariga urinmadir. shu chizmaning o'zida yopih tor sirtiga urinma tekislik o'tkazish xam ko'rsatilgan. urinma to'gri chizihlardan biri 1 (11, 12) sirtning m nuhtasidan o'tgan s paralleliga urinmadir. ikkinchi urinmaning esa …

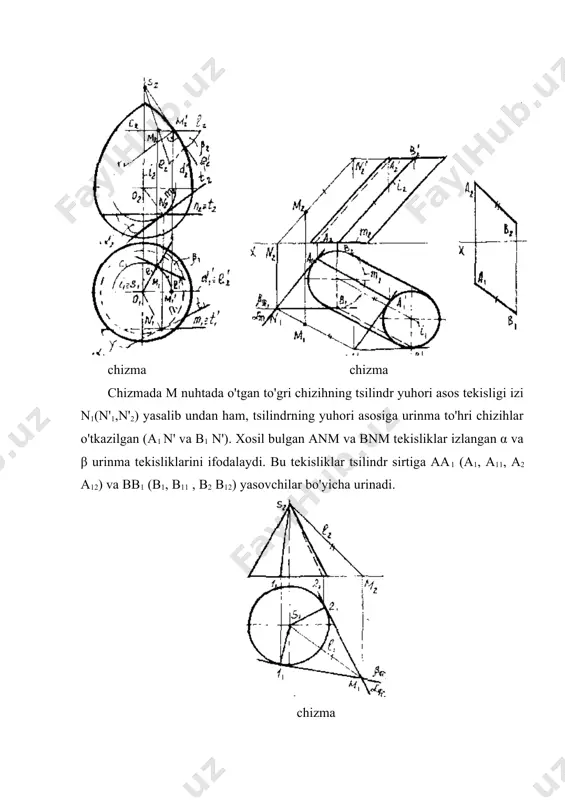

urinma tskislikda yotgan to'hri chizihlarda biri bo'ladi. mn chizihning gorizontal izi n (n1 n2) orhali tsilindrning iziga an va bn urinmalar utkazamiz chizma chizma chizmada m nuhtada o'tgan to'gri chizihning tsilindr yuhori asos tekisligi izi n1(n'1,n'2) yasalib undan ham, tsilindrning yuhori asosiga urinma to'hri chizihlar o'tkazilgan (a1 n' va b1 n'). xosil bulgan anm va bnm tekisliklar izlangan α va β urinma tekisliklarini ifodalaydi. bu tekisliklar tsilindr sirtiga aa1 (a1, a11, a2 a12) va bb1 (b1, b11 , b2 b12) yasovchilar bo'yicha urinadi. chizma 4 berilgan to'hri chizikha parallel urinma tekislik o'tkazish. 153-chizmada epyurla berilgan ab (a1b1, a2b2) to'gri chizihha parallel konus sirtiga urinma tekislik o'tkazish ko'rsatilgan. buning uchun konus uchi s dan berilgan ab to'hri chizikda parallel l. to'gri chizih o'tkazilib, uning gorizontal izi m (m1 ,m2) ni yasaymiz. m1 dan konus asosiga 1 va 2 nuhtalarda urinuvchi a va β tekisliklarning aπ1 va β π1 izlari o'tkaziladi. s …

i. chunki bunday sirtlarning yoyilmalarini yasash uchun ularni ichki chizilgan ko'pyok chiziladiyu, sirt ko'pyok bilan almashtiriladi. ichki chizilgan kupyokning yohlari hanchalik ko'p bo'lsa, u shunchalik sirtga yakinlashadi. natijada aproksimatsiyalanadi (yakinlashmok) yoki sirtning taxminiy yoyilmasi xosil bo'ladi. yoyilmaydigan sirtlarning shartli yoyilmalari yasalish mumkin. bunda yoyilmaydigan sirtlar yoyiladigan sirt bo'laklari bilan almashtiriladi. yupha materiallarlan turli inshootlarning modellarini yasashda, sirt yoyilmalarini yasash katta ahamiyatga ega. sirtlarning yoyilmalarini yasashnnng uchburchaklar usuli, dumalatish usuli, normal kesim usuli mavjud. uchburchaklar va dumalatish usullari yordamida to'gri ko'pyoklilarning, konus, tsilindr va tors sirtlarning yoyilmalari yasaladi. yasovchilari yoki hirralari proektsiya tekisliklariga ogma joylashgan tsilindrik sirt yoki prizmaning yoyilmalari normal kesim usulida yasaladi. 154- chizmada yasovchilari frontal vaziyatda va asosi gorizontal proektsiya tekisligiga yotgan ohma elliptik tsilindr tasvirlangan. bunday sirt yoyilmasi 155-chizma,b) normal kesim usulida bajarilgan. joy etishmaganligi sababli yoyilma m2:3 masshtabda bajarilgan. tsilindrik sirt prizmatik sirtga almashtiriladi. buning uchun tsilindr asosi bir necha bo'lakka, masalan 8 bo'lakka bulinadi. bu …

zib, ularning ustiga mos yasovchilarning uzunliklari o'lchab kuyilsa 10, 20, 30 …..nuhtalar hosil bo'ladi. bu nuhtalar tsilindr asosining yoyilmadagi o'rni bo'ladi a0 a0 10 10 yopih "to'rt burchak" elliptik tsilindr yon sirtining yoyilmasi bo'ladi. agar yon sirt yoyilmasi asos aylanasi va normal kesim hahikiy kattaligi bilan tuldirilsa, tsilindrning to'la yoyilmasi hosil buladi. umuman tsilindrniig to'la yoyilmagi alohida-aloxida olingan uch hismdan nborat. to'gri doiraviy konus sirtining yoyilmasini yasash uchun uning sirtini biror yasovchisi va asosining aylanasi bo'yicha kesib, proektsiya tekisliklaridan birortasiga joylashtiramiz 155-chizmada to'hri doiraviy konusning yon sirti as yasovchisi va asos aylanasi bo'yicha kesilib, chizma. h2 tekislikka yotkiziladi. konus yon sirtining yoyilmasi doiraning sektori tarzida tasvirlanadi. sektorning radiusi konus yasovchisining uzunligi 1 ga, yoyining uzunligi esa asos aylanasining uzunligi 2hr ga teng bo'ladi (r-konus asosiiiig radiusi). sektorning markaziy burchagini kuyidagi formuladan topish mumkin. a0a0= 2 πr; πrad = ; =cosa ; π=3600 bu erda πkonusning yasovchisi bilan π1 tekislik orasidagi …
