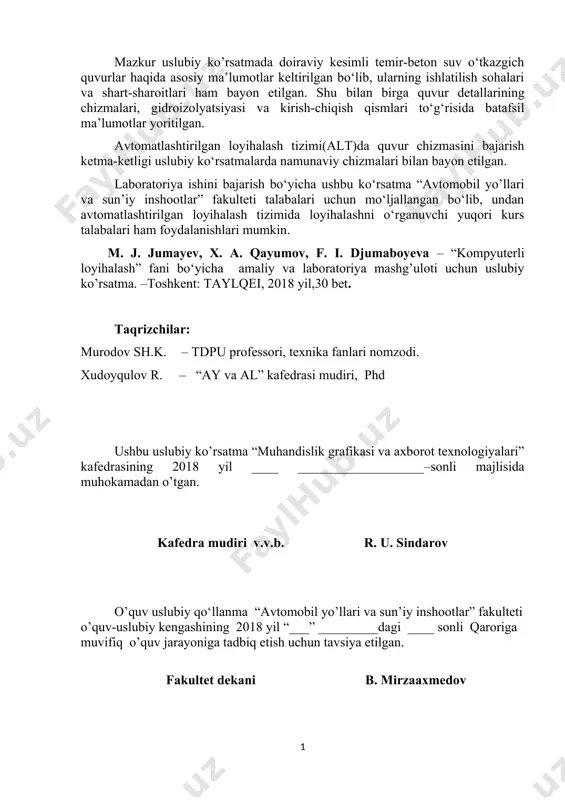

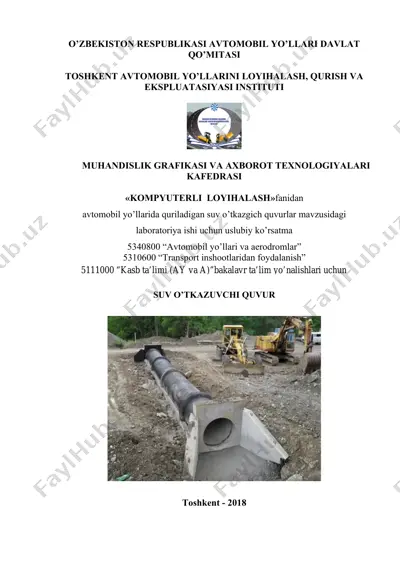

suv o’tkazuvchi quvur o’zbekiston respublikasi avtomobil yo’llari davlat qo’mitasi toshkent avtomobil yo’llarini loyihalash, qurish va ekspluatasiyasi instituti muhandislik grafikasi va axborot texnologiyalari kafedrasi «kompyuterli loyihalash»fanidan avtomobil yo’llarida quriladigan suv o’tkazgich quvurlar mavzusidagi laboratoriya ishi uchun uslubiy ko’rsatma 5340800 “avtomobil yo’llari va aerodromlar” 5310600 “transport inshootlaridan foydalanish” suv o’tkazuvchi quvur toshkent - 2018 mazkur uslubiy ko’rsatmada doiraviy kesimli temir-beton suv o‘tkazgich quvurlar haqida asosiy ma’lumotlar keltirilgan bo‘lib, ularning ishlatilish sohalari va shart-sharoitlari ham bayon etilgan. shu bilan birga quvur detallarining chizmalari, gidroizolyatsiyasi va kirish-chiqish qismlari to‘g‘risida batafsil ma’lumotlar yoritilgan. avtomatlashtirilgan loyihalash tizimi(alt)da quvur chizmasini bajarish ketma-ketligi uslubiy ko‘rsatmalarda namunaviy chizmalari bilan bayon etilgan. laboratoriya ishini bajarish bo‘yicha ushbu ko‘rsatma “avtomobil yo’llari va sun’iy inshootlar” fakulteti talabalari uchun mo‘ljallangan bo‘lib, undan avtomatlashtirilgan loyihalash tizimida loyihalashni o‘rganuvchi yuqori kurs talabalari ham foydalanishlari mumkin. m. j. jumayev, x. a. qayumov, f. i. djumaboyeva – “kompyuterli loyihalash” fani bo‘yicha amaliy va laboratoriya mashg’uloti uchun uslubiy …

2 / 38

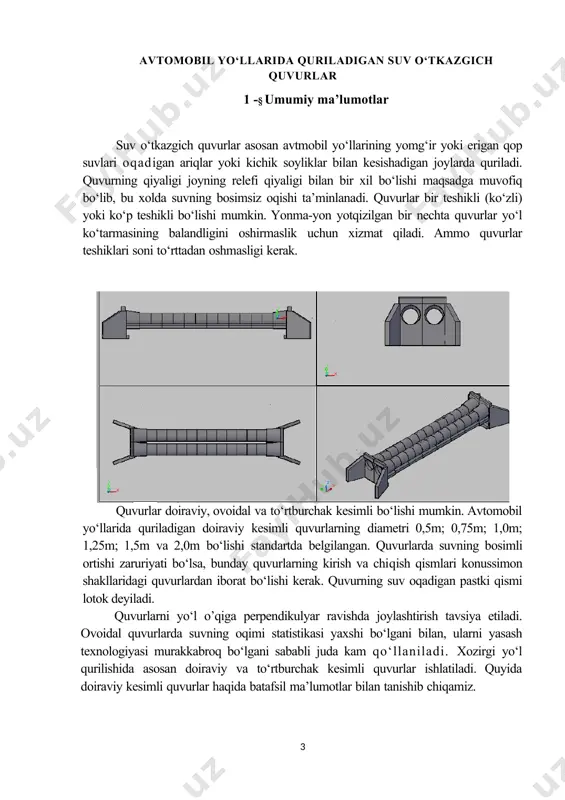

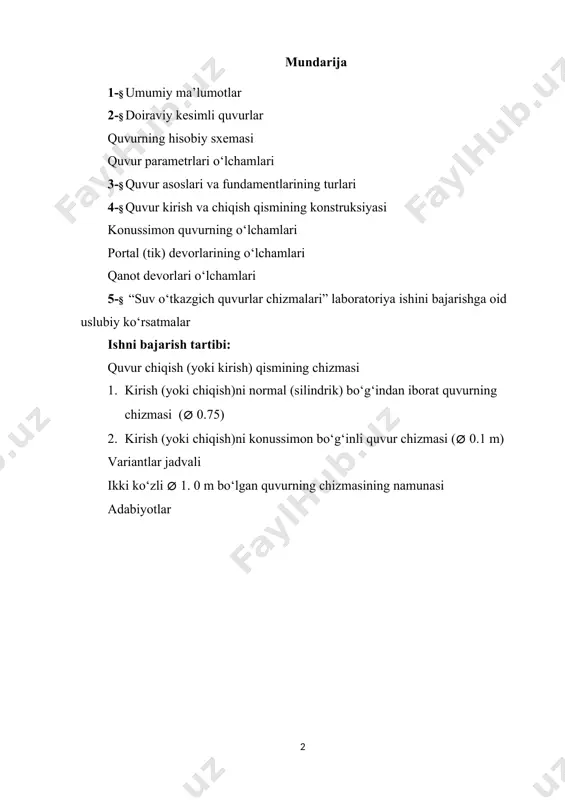

a 1-§umumiy ma’lumotlar 2-§doiraviy kesimli quvurlar quvurning hisobiy sxemasi quvur parametrlari o‘lchamlari 3-§quvur asoslari va fundamentlarining turlari 4-§quvur kirish va chiqish qismining konstruksiyasi konussimon quvurning o‘lchamlari portal (tik) devorlarining o‘lchamlari qanot devorlari o‘lchamlari 5-§ “suv o‘tkazgich quvurlar chizmalari” laboratoriya ishini bajarishga oid uslubiy ko‘rsatmalar ishni bajarish tartibi: quvur chiqish (yoki kirish) qismining chizmasi kirish (yoki chiqish)ni normal (silindrik) bo‘g‘indan iborat quvurning chizmasi (⌀ 0.75) kirish (yoki chiqish)ni konussimon bo‘g‘inli quvur chizmasi (⌀ 0.1 m) variantlar jadvali ikki ko‘zli ⌀ 1. 0 m bo‘lgan quvurning chizmasining namunasi adabiyotlar avtomobil yo‘llarida quriladigan suv o‘tkazgich quvurlar 1 -§umumiy ma’lumotlar suv o‘tkazgich quvurlar asosan avtmobil yo‘llarining yomg‘ir yoki erigan qop suvlari oqadigan ariqlar yoki kichik soyliklar bilan kesishadigan joylarda quriladi. quvurning qiyaligi joyning relefi qiyaligi bilan bir xil bo‘lishi maqsadga muvofiq bo‘lib, bu xolda suvning bosimsiz oqishi ta’minlanadi. quvurlar bir teshikli (ko‘zli) yoki ko‘p teshikli bo‘lishi mumkin. yonma-yon yotqizilgan bir nechta quvurlar yo‘l ko‘tarmasining …

3 / 38

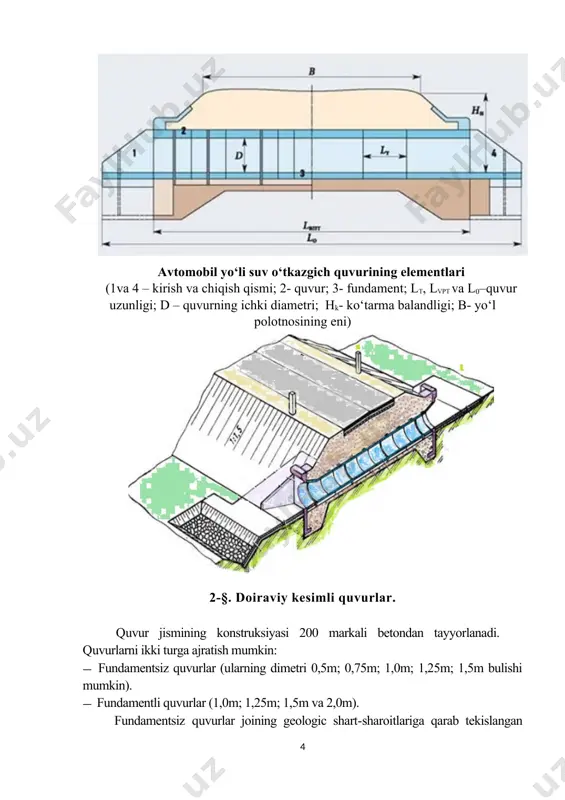

i yo‘l qurilishida asosan doiraviy va to‘rtburchak kesimli quvurlar ishlatiladi. quyida doiraviy kesimli quvurlar haqida batafsil ma’lumotlar bilan tanishib chiqamiz. avtomobil yo‘li suv o‘tkazgich quvurining elementlari (1va 4 – kirish va chiqish qismi; 2- quvur; 3- fundament; lt, lvpt va l0–quvur uzunligi; d – quvurning ichki diametri; hk- ko‘tarma balandligi; b- yo‘l polotnosining eni) 2-§. doiraviy kesimli quvurlar. quvur jismining konstruksiyasi 200 markali betondan tayyorlanadi. quvurlarni ikki turga ajratish mumkin: · fundamentsiz quvurlar (ularning dimetri 0,5m; 0,75m; 1,0m; 1,25m; 1,5m bulishi mumkin). · fundamentli quvurlar (1,0m; 1,25m; 1,5m va 2,0m). fundamentsiz quvurlar joining geologic shart-sharoitlariga qarab tekislangan tabiiy grunt ustiga yoki qum-shag‘al aralashmasi ustiga yotqiziladi. ko‘p teshikli quvurlarda quvurlar orasidagi bo‘shliq grunt bilan yoki noqulay geologik sharoitlarda 75 markali beton bilan to‘ldiriladi. fundamentli quvurlar. bunday quvurlar fundamentlari ikki xilda tayyorlanishi mumkin; a) zavodlarda tayyorlangan fundamentlar. ular quvur yotqiziladigan joyga olib kelinadi va tekislangan qum — shag‘al aralashmasi ustiga yotqqiziladi. b) …

4 / 38

obiy sxemasi. d –quvur teshigining diametri d –quvurning tashqi diametri δ –quvurning qalinligi n –ko‘tarmaning balandligi h –ko‘tarma asosidan quvur tepasigacha bulgan masofa nt – quvur ustiga to‘kilgan grunt (yoki beton) ning balandligi v.p –yo‘l qoplamasining sathi b.p –ko‘tarma chetining sathi quvur parametrlari o‘lchamlari t/r quvur diametri d ko‘tarma balandligi m quvurning qalinligi sm quvur ustiga to‘kilgan gruntning balandligi m ko‘tarma asosidan quvur tepasigacha bo‘lgan masofa m 1 0,50 0,90 8 0,50 0,58 2 0,75 1,35 8 0,69 0,83 3 1,0 4,00 10 3,20 1,10 4 7,0 12 6,18 1,12 5 1,25 4,0 12 2,93 1,37 6 8,0 14 6,91 1,39 7 20,0 18 18,87 1,43 8 1,50 4,50 14 3,16 1,64 9 9,0 16 7,64 1,66 10 20,0 22 18,58 1,72 11 2,00 5,0 16 3,14 2,16 12 9,0 20 7,10 2.20 13 20,0 24 18,06 2,24 1- jadval 3-§. quvur asoslari va fundamentlarining turlari. 1. fundamentsiz quvurlar uchun …

5 / 38

arkibida qum va loy bo‘lgan hamma turdagi gruntlar. bunda quvur fundament ostidagi bosim hisobiy bosimdagidan kam bo‘lmasligi kerak 1, 00m 1, 25 m 1, 50m 2,00 m 7,0m gacha 17,0m gacha 17,0m gacha 17,0m gacha tarkibida qoya toshlari mavjud bo‘lgan gruntlarda quvurlarning uzunliklari 1,0m; 1,50m va 3,0m bo‘lishi mumkin. quvur o‘lchamlari quyidagi jadvalda keltirilgan blok nomeri o‘lchamlarsoni sm d s l 10 50 8 300 11 75 8 100 12 100 10 100 12a 100 10 150 13 100 12 100 14 125 12 100 14a 125 12 150 15 125 14 100 16 150 14 100 17 150 16 100 72 200 16 100 73 200 20 100 silindrik quvurlar ostiga yotqiziladigan fundament bloklari chizmasi va o‘lchamlari. blok nomeri quvur diametri o‘lchamlar soni sm a h l r 4 1,00 119 43 201 60 4a 119 43 99 60 5 119 43 150 62 6 1,25 139 48 201 …
