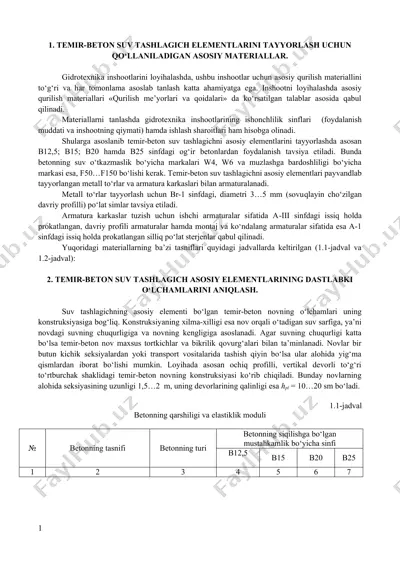

1 1. temir-beton suv tashlagich elementlarini tayyorlash uchun qo‘llaniladigan asosiy materiallar. gidrotexnika inshootlarini loyihalashda, ushbu inshootlar uchun asosiy qurilish materiallini to‘g‘ri va har tomonlama asoslab tanlash katta ahamiyatga ega. inshootni loyihalashda asosiy qurilish materiallari «qurilish me’yorlari va qoidalari» da ko‘rsatilgan talablar asosida qabul qilinadi. materiallarni tanlashda gidrotexnika inshootlarining ishonchlilik sinflari (foydalanish muddati va inshootning qiymati) hamda ishlash sharoitlari ham hisobga olinadi. shularga asoslanib temir-beton suv tashlagichni asosiy elementlarini tayyorlashda asosan b12,5; b15; b20 hamda b25 sinfdagi og‘ir betonlardan foydalanish tavsiya etiladi. bunda betonning suv o‘tkazmaslik bo‘yicha markalari w4, w6 va muzlashga bardoshliligi bo‘yicha markasi esa, f50…f150 bo‘lishi kerak. temir-beton suv tashlagichni asosiy elementlari payvandlab tayyorlangan metall to‘rlar va armatura karkaslari bilan armaturalanadi. metall to‘rlar tayyorlash uchun br-1 sinfdagi, diametri 3…5 mm (sovuqlayin cho‘zilgan davriy profilli) po‘lat simlar tavsiya etiladi. armatura karkaslar tuzish uchun ishchi armaturalar sifatida a-iii sinfdagi issiq holda prokatlangan, davriy profili armaturalar hamda montaj va ko‘ndalang armaturalar sifatida …

2 / 41

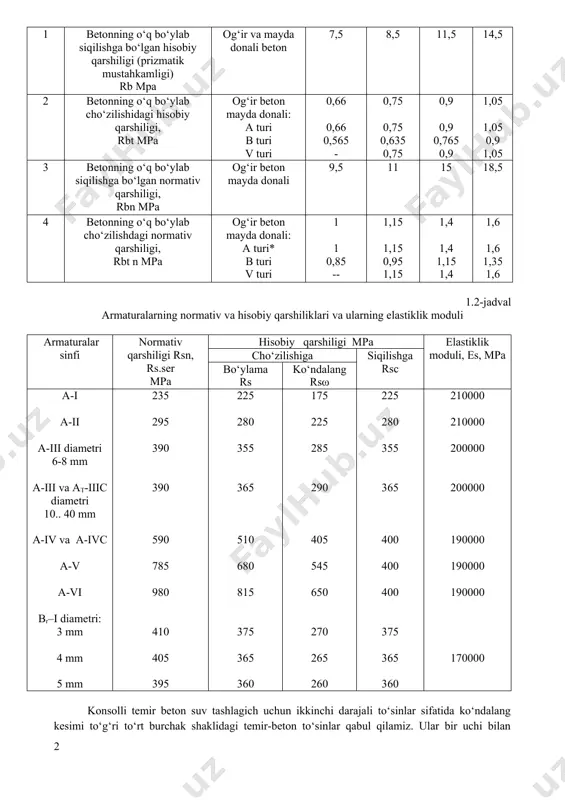

larida tashish qiyin bo‘lsa ular alohida yig‘ma qismlardan iborat bo‘lishi mumkin. loyihada asosan ochiq profilli, vertikal devorli to‘g‘ri to‘rtburchak shaklidagi temir-beton novning konstruksiyasi ko‘rib chiqiladi. bunday novlarning alohida seksiyasining uzunligi 1,5…2 m, uning devorlarining qalinligi esa hpl = 10…20 sm bo‘ladi. 1.1-jadval betonning qarshiligi va elastiklik moduli № betonning tasnifi betonning turi betonning siqilishga bo‘lgan mustahkamlik bo‘yicha sinfi b12,5 b15 b20 b25 1 2 3 4 5 6 7 1 betonning o‘q bo‘ylab siqilishga bo‘lgan hisobiy qarshiligi (prizmatik mustahkamligi) rb mpa og‘ir va mayda donali beton 7,5 8,5 11,5 14,5 2 betonning o‘q bo‘ylab cho‘zilishidagi hisobiy qarshiligi, rbt mpa og‘ir beton mayda donali: a turi b turi v turi 0,66 0,66 0,565 - 0,75 0,75 0,635 0,75 0,9 0,9 0,765 0,9 1,05 1,05 0,9 1,05 3 betonning o‘q bo‘ylab siqilishga bo‘lgan normativ qarshiligi, rbn mpa og‘ir beton mayda donali 9,5 11 15 18,5 4 betonning o‘q bo‘ylab cho‘zilishdagi normativ qarshiligi, …

3 / 41

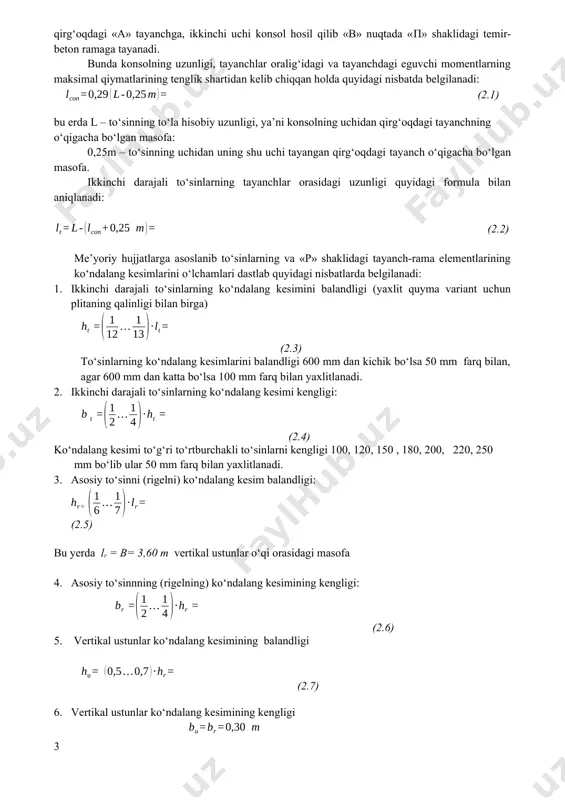

temir-beton ramaga tayanadi. bunda konsolning uzunligi, tayanchlar oralig‘idagi va tayanchdagi eguvchi momentlarning maksimal qiymatlarining tenglik shartidan kelib chiqqan holda quyidagi nisbatda belgilanadi: (2.1) bu erda l – to‘sinning to‘la hisobiy uzunligi, ya’ni konsolning uchidan qirg‘oqdagi tayanchning o‘qigacha bo‘lgan masofa: 0,25m – to‘sinning uchidan uning shu uchi tayangan qirg‘oqdagi tayanch o‘qigacha bo‘lgan masofa. ikkinchi darajali to‘sinlarning tayanchlar orasidagi uzunligi quyidagi formula bilan aniqlanadi: (2.2) me’yoriy hujjatlarga asoslanib to‘sinlarning va «p» shaklidagi tayanch-rama elementlarining ko‘ndalang kesimlarini o‘lchamlari dastlab quyidagi nisbatlarda belgilanadi: 1. ikkinchi darajali to‘sinlarning ko‘ndalang kesimini balandligi (yaxlit quyma variant uchun plitaning qalinligi bilan birga) (2.3) to‘sinlarning ko‘ndalang kesimlarini balandligi 600 mm dan kichik bo‘lsa 50 mm farq bilan, agar 600 mm dan katta bo‘lsa 100 mm farq bilan yaxlitlanadi. 2. ikkinchi darajali to‘sinlarning ko‘ndalang kesimi kengligi: (2.4) ko‘ndalang kesimi to‘g‘ri to‘rtburchakli to‘sinlarni kengligi 100, 120, 150 , 180, 200, 220, 250 mm bo‘lib ular 50 mm farq bilan yaxlitlanadi. 3. …

4 / 41

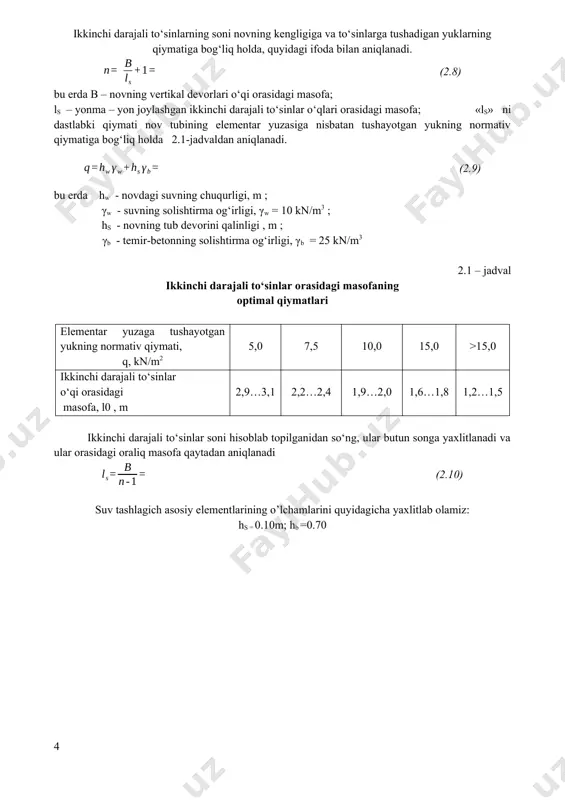

uqurligi, m ; γw - suvning solishtirma og‘irligi, γw = 10 kn/m3 ; hs - novning tub devorini qalinligi , m ; γb - temir-betonning solishtirma og‘irligi, γb = 25 kn/m3 2.1 – jadval ikkinchi darajali to‘sinlar orasidagi masofaning optimal qiymatlari elementar yuzaga tushayotgan yukning normativ qiymati, q, kn/m2 5,0 7,5 10,0 15,0 >15,0 ikkinchi darajali to‘sinlar o‘qi orasidagi masofa, l0 , m 2,9…3,1 2,2…2,4 1,9…2,0 1,6…1,8 1,2…1,5 ikkinchi darajali to‘sinlar soni hisoblab topilganidan so‘ng, ular butun songa yaxlitlanadi va ular orasidagi oraliq masofa qaytadan aniqlanadi (2.10) suv tashlagich asosiy elementlarining o’lchamlarini quyidagicha yaxlitlab olamiz: hs = 0.10m; hb =0.70 m; bb =0.25m; hr =0.60 m; br =0.30m; hc =0.45m; bc =0.30m. 2.1 –rasm. inshootning rejasi, ko’ndalang va bo’ylama qirqimi 3. konsolli yig‘ma temir-beton suv tashlagichning asosiy elementlarini loyihalash va hisoblash 3.1. temir –beton novni loyihalash va hisoblash novning gorizontal va vertikal devorlari nov ichidagi suvning bosimi va o‘z og‘irligi …

5 / 41

bo‘lgan ta’siridan oraliq tayanchlar ustida hosil bo‘luvchi eguvchi momentlarning qiymatlari tayanchlar (ikkinchi darajali to‘sinlar) soniga bog‘liq bo‘lib, koeffitsientlar yordamida aniqlanadi. eguvchi momentlar epyurasi va tayanchlardagi koeffitsientlar qiymati. 3.2 rasmda ko‘rsatilgan. (3.2a) novning gorizontal devorlariga novdagi suvning og‘irligidan va gorizontal devorning (plitaning) o‘z og‘irligidan hosil bo‘luvchi teng taqsimlangan kuchlar ta’sir etadi. novning 1 m uzunlikdagi elementar bo‘lakchasini har bir uzunlik birligiga tushadigan suvning og‘irligidan hosil bo‘luvchi teng taqsimlangan kuchning qiymatlari quyidagicha aniqlanadi: normativ qiymati (3.3) hisobiy qiymati (3.4) bu erda γf - yuk bo‘yicha ishonchlilik koeffitsienti, suvning gidrostatik bosimi uchun: γf = 1,0 3.1-rasm. novni hisoblash sxemasi plitaning o‘z og‘irligidan hosil buluvchi teng taqsimlangan kuchning qiymati esa quyidagicha aniqlanadi: normativ qiymati (3.5) hisobiy qiymati (3.6) bu erda γf = 1.1 – konstruksiyaning o‘z og‘irligi bo‘yicha ishonchlilik koeffitsienti. yuqorida aniqlangan kuchlar bir vaqtni o‘zida birga ta’sir etganligi uchun, ular ta’sirida hosil bo‘luvchi eguvchi momentlarni hisoblash uchun ularni umumiy qiymatlari qo‘shish usuli bilan …
