1 / 16

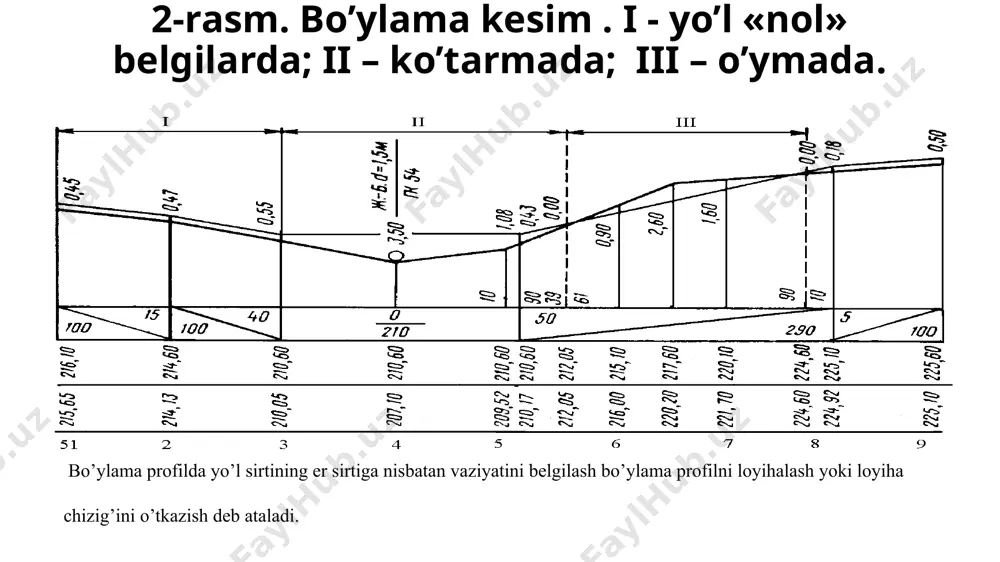

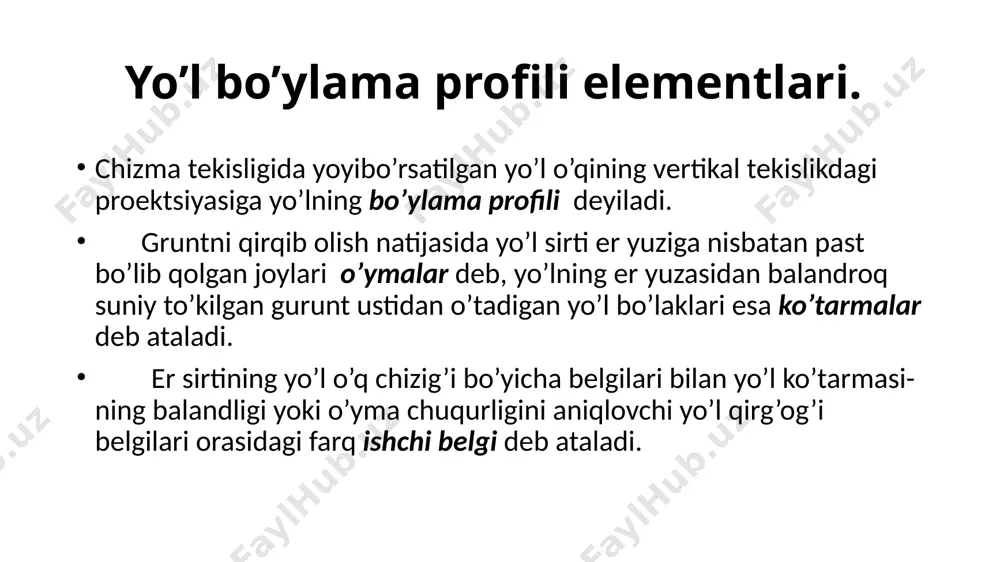

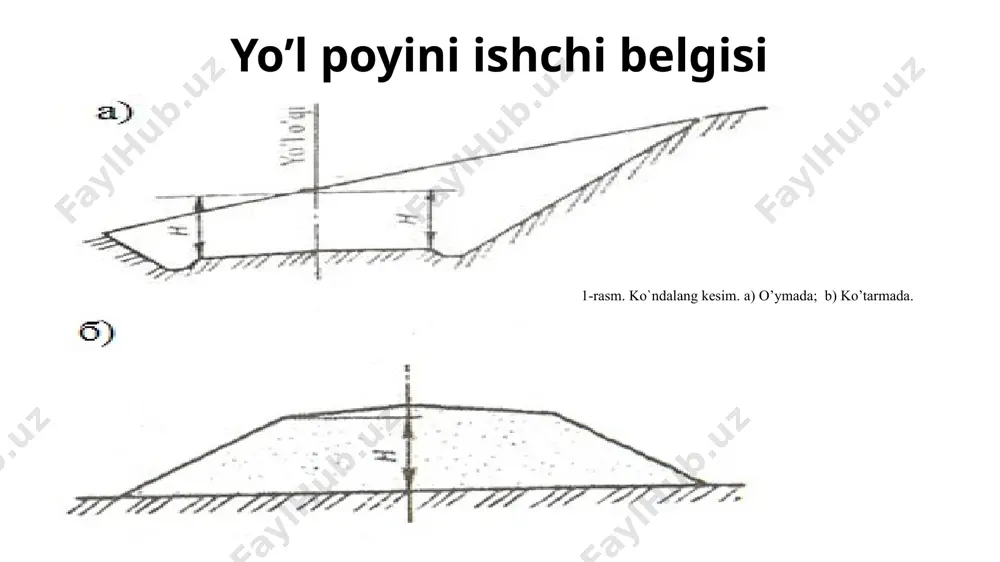

avtomobil yo’llarining ko’ndalang kesimi va еlementlari. avtomobil yo’llarining ko’ndalang kesimi va еlementlari. reja: 1.yo’lning ko’tarma va o’ymadagi ko’ndalang kesimi. 2.yonariqlar va ko’ndalang kesimlarda yo’l еlementlariga qo’yiladigan talablar. 3.avtomobil yo’llarining bo’ylama kesimi va uning еlementlari. yo’l bo’ylama profili elementlari. chizma tekisligida yoyibo’rsatilgan yo’l o’qining vertikal tekislikdagi proektsiyasiga yo’lning bo’ylama profili deyiladi. gruntni qirqib olish natijasida yo’l sirti er yuziga nisbatan past bo’lib qolgan joylari o’ymalar deb, yo’lning er yuzasidan balandroq suniy to’kilgan gurunt ustidan o’tadigan yo’l bo’laklari esa ko’tarmalar deb ataladi. er sirtining yo’l o’q chizig’i bo’yicha belgilari bilan yo’l ko’tarmasi-ning balandligi yoki o’yma chuqurligini aniqlovchi yo’l qirg’og’i belgilari orasidagi farq ishchi belgi deb ataladi. yo’l poyini ishchi belgisi 1-rasm. ko`ndalang kesim. a) o’ymada; b) ko’tarmada. 2-rasm. bo’ylama kesim . i - yo’l «nol» belgilarda; ii – ko’tarmada; iii – o’ymada. bo’ylama profilda yo’l sirtining er sirtiga nisbatan vaziyatini belgilash bo’ylama profilni loyihalash yoki loyiha chizig’ini o’tkazish deb ataladi. yo’l ko’ndalang …

2 / 16

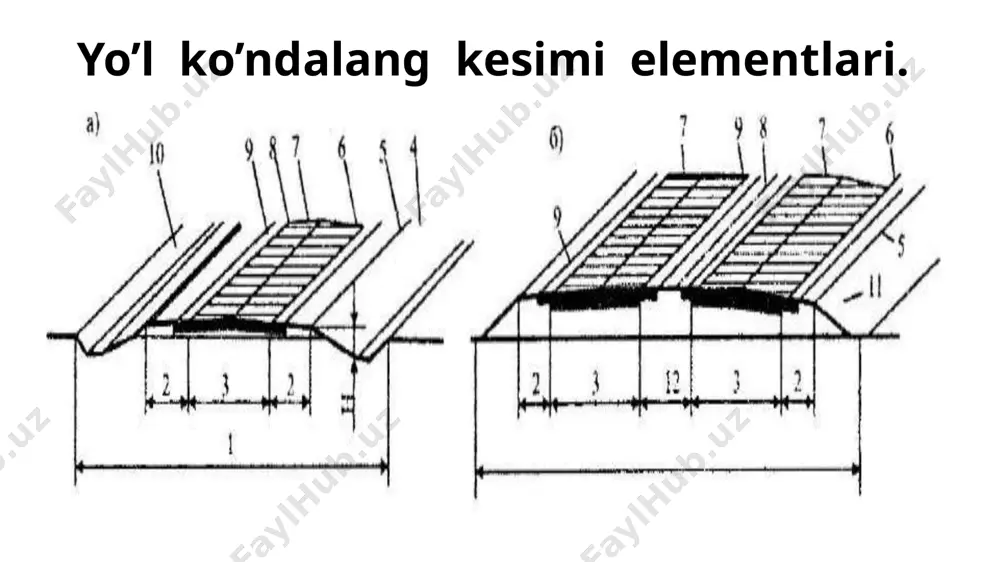

qismi deb ataladi. i toifali yo’llarda qatnov qismlari o’rtasida ajratilgan tasmasi loyihalanadi.qatnov qismida yon tomonda yo’l yoqasi joylashadi.qatnov qismi bo’ylab yo’l yoqasida va ajratuvchi tasmalardachetki mustahkamlash tasmalar yotqiziladi, ular qoplama chetining mustahkamligini oshiradi. yo’l poyining yonbag’ir nishabligi 4- rasm. a - balandligi 1m.dan kam bo’lgan kyuvet-rezervli ko’ndalang profil; b – balandligi 2 m.gacha bo’lgan ko’ndalang profil; v - balandligi 12 m.gacha bo’lgan ko’ndalang profil; g - adrdagi tog’ yon bag’ri qiyaligi 1:1,5 dan 1: 3 gacha bo’lgan rezervli ko’ndalang profil; d - tog’ yon bagri tikligi 1:5 dan 1:3 gacha bo’lgan qiyalikda; e - tog’ oldi ariqchasi bo’lmagan ko’tarmaning yuqorigi yonbag’irini grunt bilan tutashtirish; 1 - yo’l uchun ajratilgan joyning chegarasi; 2 - o’simlikli gruntning olib tashlanadigan qatlami; 3 - yonbag’irlarga yotqiziladigan o’simlikli grunt qatlami (chim); 4 - chuqurligi hisoblangan, kamida 0,3 m bo’lgan uchburchak ariq; 5 - o’lchami gruntning zarur mikdoriga bog’lik bo’lgan rezerv; 6 - balandligi ko’pi bilan …

3 / 16

i o’lchamlari avtomagis-tral tezkor yo’l odatdagi yo’l turi toifasi ia ib ii iii iv v harakat tasmalarining umumiy soni 4 va undan ortiq 4 va undan ortiq 2 2 2 1 harakat tasmasi kengligi, m 3,75 3,75 3,75 3,5 3,0 4,5 yo’l yoqasi kengligi, m 3,75 3,75 3,75 2,5 2,0 1,75 yo’l yoqasidagi chetki tasma kengligi, m 0,75 0,75 0,75 0,5 0,5 - yo’l yoqasining mustahkamlangan qismi kengligi, m 2,5 2,5 2,0 1,5 1,0 - yo’l o’qi bo’ylab to’siqlar o’rnatilmaganda markaziy ajratuvchi tasmaning eng kam kengligi, m 6,0 5,0 - - - - yo’l o’qi bo’ylab to’siqlar o’rnatilganda markaziy ajratuvchi tasmaning eng kam kengligi, m 2 m + to’siq kengligi - - - - ajratuvchi tasma chetidagi хavfsizlik tasmasining kengligi, m 1,0 - - - - yo’l poyining kengligi, m 28,5 va undan ortiq 27,5 va undan ortiq 15,0 12,0 10,0 8,0 trassa rejasining еlementlari. yo’l o’qining joydagi geometrik holatiga …

4 / 16

davomi bilan uning yangi yo’nalishi orasida o’lchalanadi. gorizontal еgri еlementlariga, α-burilish burchagi, r- еgrining radiusi,t-tangens, b-bissektrisa, d-domer va е-еgrilar kiradi. 2-rasm. burilish burchagi еlementlari: α- burchak; v-burchak cho’qqisi; a-aylana еgri chizig’ining boshlanish nuqtasi(еb); s-еgri chiziqning tugallanish nuqtasi (еo); r-еgrining radiusi,t-tangens, b-bissektrisa, е-еgrilik . trassaning uzayish koеffitsienti. burilish burchaklari hisobiga trassaning uzayishi rivojlanish koеffitsienti yoki uzayish koеffitsienti bilan tavsiflanadi, ular yo’lning hakikiy uzunligining boshlang’ich va oхirgi punktlarini birlashtiruvchi, keyinchalik «havo yo’li» deb ataluvchi to’g’ri chiziq nisbatiga teng. image1.jpeg image2.png image3.png image4.jpeg image5.png image6.png image7.png image8.wmf image9.png image10.wmf oleobject5.bin 180 πr k ; 1 2 α sec r б ; 2 α rtg t a = ÷ ø ö ç è æ - = = х тр уз l l к = /docprops/thumbnail.jpeg

5 / 16
