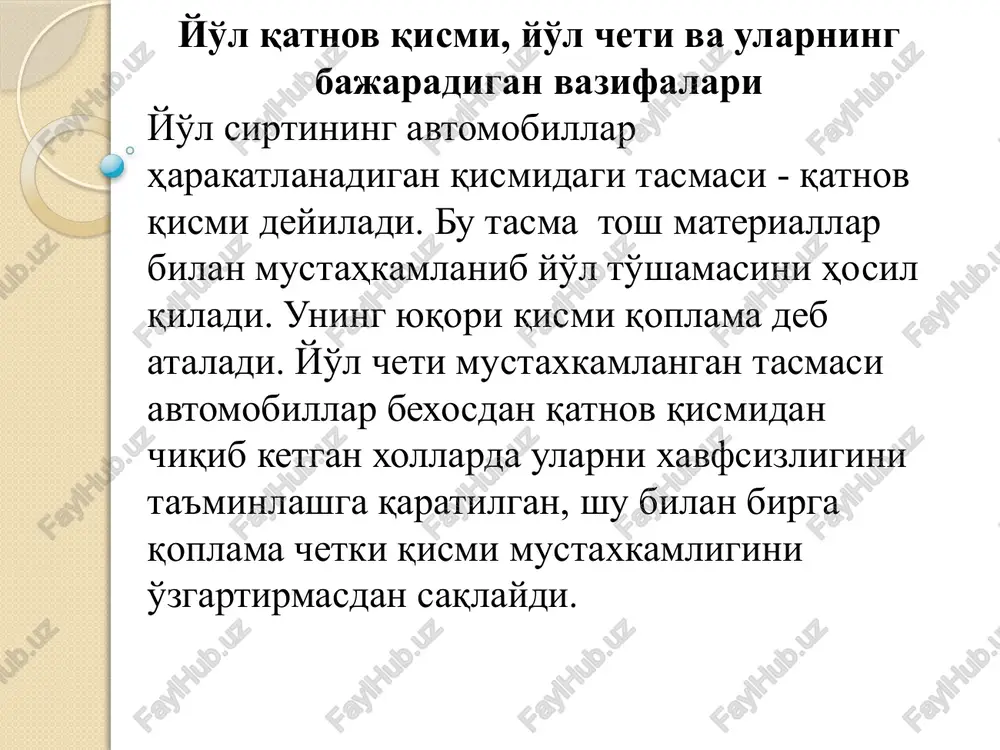

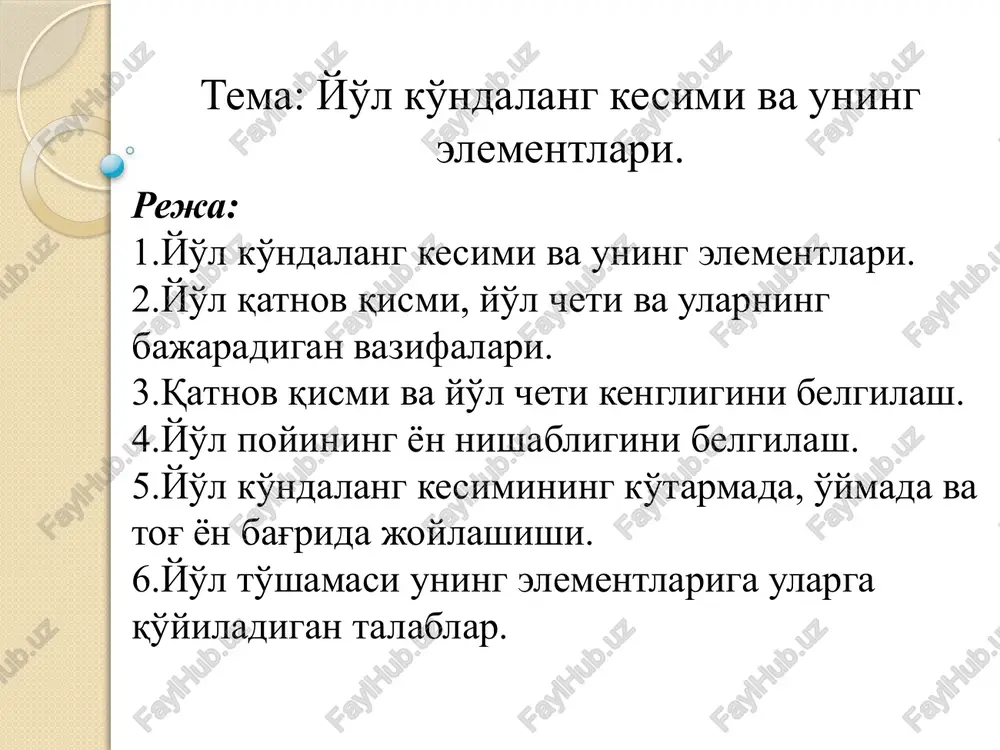

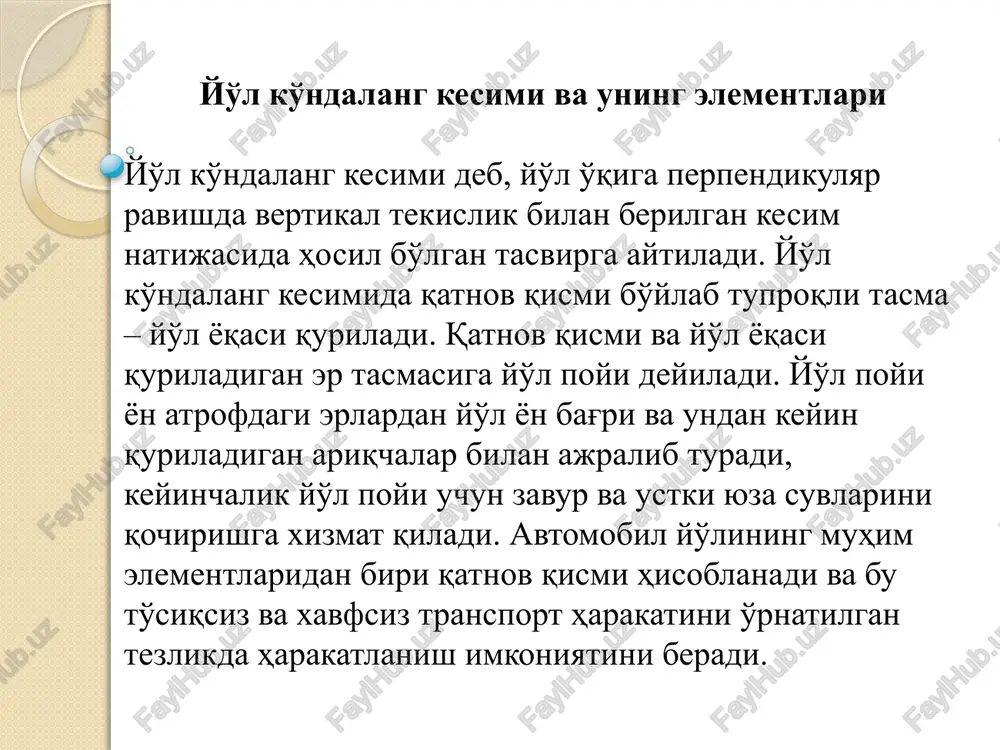

prezentatsiya powerpoint tema: yo'l ko'ndalang kesimi va uning elementlari. reja: 1.yo'l ko'ndalang kesimi va uning elementlari. 2.yo'l qatnov qismi, yo'l cheti va ularning bajaradigan vazifalari. 3.qatnov qismi va yo'l cheti kengligini belgilash. 4.yo'l poyining yon nishabligini belgilash. 5.yo'l ko'ndalang kesimining ko'tarmada, o'ymada va tog' yon bag'rida joylashishi. 6.yo'l to'shamasi uning elementlariga ularga qo'yiladigan talablar. yo'l ko'ndalang kesimi va uning elementlari yo'l ko'ndalang kesimi deb, yo'l o'qiga perpendikulyar ravishda vertikal tekislik bilan berilgan kesim natijasida hosil bo'lgan tasvirga aytiladi. yo'l ko'ndalang kesimida qatnov qismi bo'ylab tuproqli tasma – yo'l yoqasi quriladi. qatnov qismi va yo'l yoqasi quriladigan er tasmasiga yo'l poyi deyiladi. yo'l poyi yon atrofdagi erlardan yo'l yon bag'ri va undan keyin quriladigan ariqchalar bilan ajralib turadi, keyinchalik yo'l poyi uchun zavur va ustki yuza suvlarini qochirishga xizmat qiladi. avtomobil yo'lining muhim elementlaridan biri qatnov qismi hisoblanadi va bu to'siqsiz va xavfsiz transport harakatini o'rnatilgan tezlikda harakatlanish imkoniyatini beradi. yo'l …

2 / 21

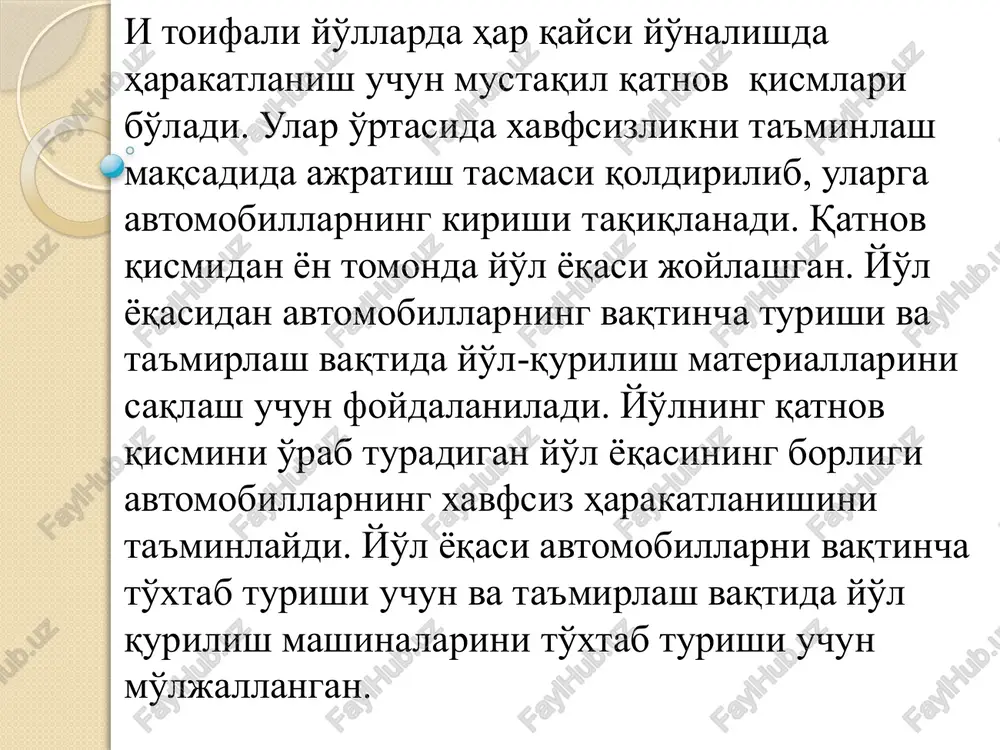

o'llarda har qaysi yo'nalishda harakatlanish uchun mustaqil qatnov qismlari bo'ladi. ular o'rtasida xavfsizlikni ta'minlash maqsadida ajratish tasmasi qoldirilib, ularga avtomobillarning kirishi taqiqlanadi. qatnov qismidan yon tomonda yo'l yoqasi joylashgan. yo'l yoqasidan avtomobillarning vaqtincha turishi va ta'mirlash vaqtida yo'l-qurilish materiallarini saqlash uchun foydalaniladi. yo'lning qatnov qismini o'rab turadigan yo'l yoqasining borligi avtomobillarning xavfsiz harakatlanishini ta'minlaydi. yo'l yoqasi avtomobillarni vaqtincha to'xtab turishi uchun va ta'mirlash vaqtida yo'l qurilish mashinalarini to'xtab turishi uchun mo'ljallangan. qatnov qismi va yo'l yoqasi tutash joydan yaxshi tekislangan qiya tekisliklar - yonbag'irlar bilan ajratiladi. o'ymalarda va yon ariqchalarda tashqi va ichki yonbag'ir bo'ladi. yo'l yoqasi va ko'tarma yonbag'irining yoki ariqcha ichki yonbag'irining tutashuv chiziqlari yo'l qirg'og'ini hosil qiladi. yo'l qirg'oqlari orasidagi masofa shartli ravishda yo'l poyining eni deb ataladi. yo'l yonbag'rining tikligi yotqizish koeffitsienti bilan tavsiflanadi. bu koeffitsient yonbag'ir balandligining uning gorizontal proektsiyasiga - yotqizilishiga nisbatidan topiladi. haydovchi har qancha to'g'ri chiziq bo'ylab xarakatlanishga intilmasin, avtomobil tebranib sinusoida …

3 / 21

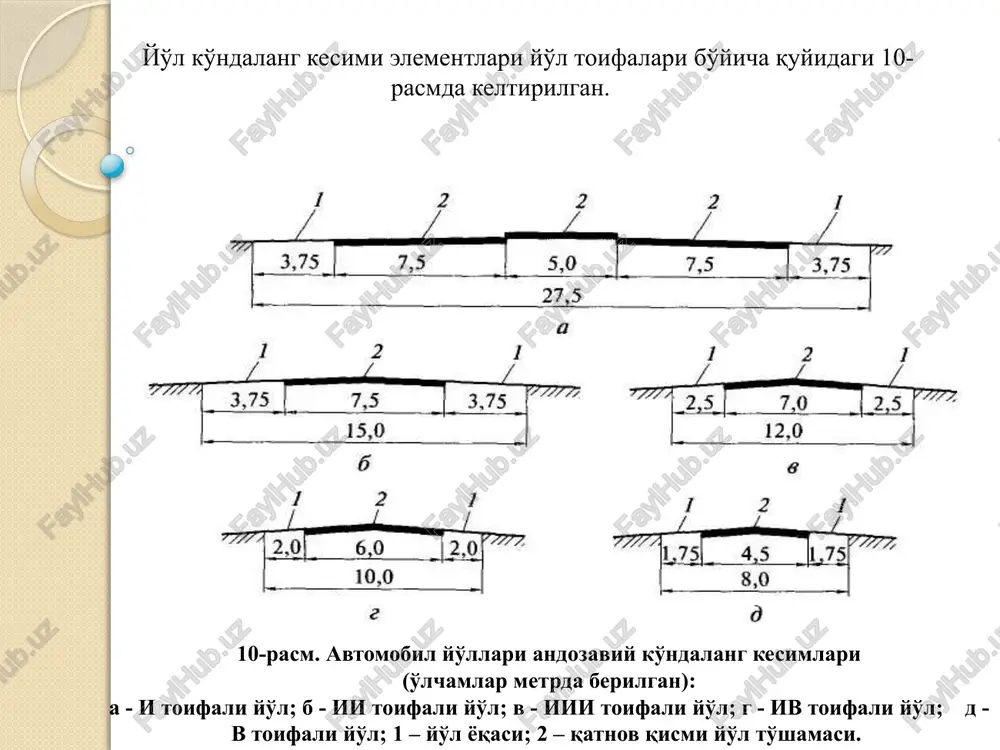

idagi xafvsiz masofa, m. x va u lar uchun quyidagi empirik formulalar tavsiya qilingan: x = 0,3 + 0,1 ; u= bu erda x va u lar m da, v- tezlik km/soat. quvib o'tishda harakat bir tomonga bo'lgani uchun: x = 0,3 + 0,075 ; tavsiya etiladi. y= x= 11-rasm. yo'l qatnov qismini aniqlash chizmasi qatnov qismining kengligini asoslashda mavjud holat ko'proq nazarda tutiladi: qarama qarshi xarakatlanayotgan avtomobillardan biri uncha katta kenglikga ega bo'lmagan lekin yuqori tezlikda harakatlanuvchi engil avtomobil, ikkinchisi kengligi katta bo'lgan lekin past tezlikda harakatlanuvchi yuk avtomobili. yo'l elementlari o'lchamlari avtomagistral tezyurar yo'l odatdagi yo'l turlari toifa 1a 1b ii iii iv v qatnov tasmasi umumiy soni 4 va ko'p 4 va ko'p 2 2 2 1 harakat tasmasi kengligi, m 3,75 3,75 3,75 3,5 3,0 4,5 shirina obochini, m 3,75 3,75 3,75 2,5 2,0 1,75 yo'l yoqasi chetki tasmasi, m 0,75 0,75 0,75 0,5 0,5 - …

4 / 21

i xil nishablik 1:1.5, 1:1.75 olish qabul qilingan. yo'l poyi - bu tuproq ishlari bajariladigan yo'lning qismi bo'lib, ko'tarma yoki o'ymadan iborat bo'lishi mumkin. yomg'ir va qor suvlarini yo'lni ustidan qochirish uchun yo'l qoplamasi ko'ndalang qiyalik beriladi. bu qiyalik yo'l o'qidan ikki tomonga qaratiladi. bu suvlarni yo'l bo'ylab oqizish uchun tuproq poyining pastki chegarasidan yo'l yon ariqchalari loyixalanadi. yo'l qoplamasining turiga qarab yo'lning ko'ndalang qiyaligi shnq 2.05.02-2007 ga asosan 9-jadvalda keltirilgan. qoplama turi qoplama ko'ndalang qiyaligi % eng kichigi kattasi asfaltbeton va temirbeton qoplama 15 20 chaqiqtosh, shag'al bitum bilan qorilgan 20 25 chaqilgan tosh yoki shag'alli qoplama 25 30 tosh yo'llar, qorishmalar bilan mustaxkamlangan tuproq 30 40 9-jadval shnqda ko'rsatilgan ko'ndalang qiyalik miqdori oshirib yuborilsa, avtomobilga bir qancha qiyinchiliklar tug'iladi: muzlaganda, yoki tuproqli yo'llarda avtomobil yonboshga siljishi mumkin; avtomobilni ichki g'ildiragi ko'proq emiriladi; - avtomobilni boshqarish qiyinlashadi. yo'l yoqasidagi ariqchalar yo'l poyi o'ymada o'tganda va ko'tarma balandligi 1,2 m …

5 / 21

, 13-rasm keltirilgan. 12-rasm.ko'tarmada o'tgan yo'l poyining ko'ndalang kesimlari: a - balandligi 1m.dan kam bo'lgan kyuvet-rezervli suyri ko'ndalang kesim; b - balandligi 2 m.gacha bo'lgan nosuyri ko'ndalang kesim; v - balandligi 12 m.gacha bo'lgan nosuyri ko'ndalang kesim; g - adrdagi tog' yon bag'ri qiyaligi 1:1,5 dan 1: 3 gacha bo'lgan rezervli ko'ndalang kesim; d - tog' yon bag'ri tikligi 1:5 dan 1:3 gacha bo'lgan qiyalamada; e - tog' oldi ariqchasi bo'lmagan ko'tarmaning yuqorigi yonbag'irini grunt bilan tutashtirish; 1 - yo'l uchun ajratilgan joyning chegarasi; 2 - o'simlikli gruntning olib tashlanadigan katlami; 3 - yonbag'irlarga yotqiziladigan o'simlikli grunt qatlami (chim); 4 - chuqurligi hisoblangan, lekin kamida 0,3 m bo'lgan uchburchak ariq; 5 - o'lchami gruntning zarur miqdoriga bog'liq bo'lgan rezerv; 6 - balandligi ko'pi bilan 0,6 m bo'lgan grunt marzasi; 7 - chuqurligi hisoblangan, lekin kamida 0,6 m bo'lgan tog' oldi arig'i. 13-rasm. o'ymalardagi yo'l poyining ko'ndalang kesimi: a - suyri …
