1 / 20

“tasdiqlayman” kafedra mudiri __________ “_____” __________ 2023 yil “yuqori haroratli jarayonlar va qurilmalar ” fani bo’yicha kurs ishi guruh ie ____ talaba__________________________ rahbar: _____________ t o p sh i r i q 1.ishlanadigan loyiha (mavzu) оhaktosh kuydirish pechining issiqlik energetik hisobi 2. boshlang’ich ma‘lumotlar: energetik shaxtali ohaktosh kuydirish pechining pirinsipial siximasining o’lchovlari qisimlarga ajratilish va maxsulotning kimyoviy texnik tavsifi: 3.qo’llanmalar: 1-yhj fanidan kurs ishlarin bajarish uchun uslubiy ko'rsatma. 2-ключников а.д. теплообмен и тепловые режимы в промышленных печах-м: энергоатомиздат. 1990 г. 3-кондаков с.а. теплоенергетический расчет известково-обжигателной печи 4. chizma qismining tuzilishi : 1-kuydirish zonasi 2-ekonamayzir zonasi 3-havo qizdirish.4-regenerativ sovutish zonasining tuzilishi. 5.yozma qismining tuzilishi: energetik shaxtali pishirish pechidan olinadiganmahsulotning tavsifi,o'txona jarayonini hisoblash, ishchi kameraning issiqlikbalansi, texnologik jarayonning material balansi, shaxtali kuydirish pechining o'lchamlarini aniqlash,xulosa va adabiyotlar ruyxatidan iborat. 6. qo’shimcha vazifalar va ko’rsatmalar 7. kurs (ishi) loyihasini bajarish rejasi 1 2 3 4 himoya rahbar: ________________ ________________________ imzo мундарижа кириш бошланғич …

2 / 20

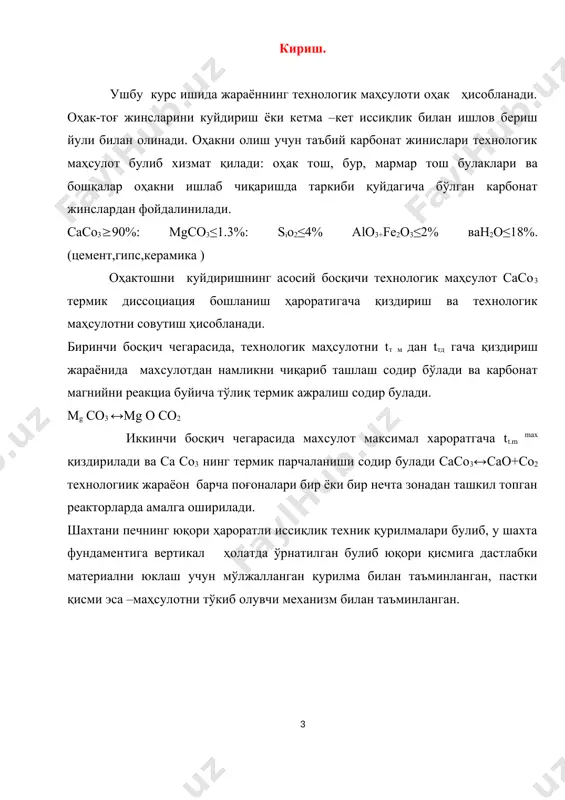

бонат жинислари технологик маҳсулот булиб хизмат қилади: оҳак тош, бур, мармар тош булаклари ва бошқалар оҳакни ишлаб чиқаришда таркиби қуйдагича бўлган карбонат жинслардан фойдалинилади. сасо390%: мgcо3≤1.3%: sio2≤4% аlo3+fe2o3≤2% ван2о≤18%.(цемент,гипс,керамика ) оҳактошни куйдиришнинг асосий босқичи технологик маҳсулот сасо3 термик диссоциация бошланиш ҳароратигача қиздириш ва технологик маҳсулотни совутиш ҳисобланади. биринчи босқич чегарасида, технологик маҳсулотни tт м дан tтд гача қиздириш жараёнида махсулотдан намликни чиқариб ташлаш содир бўлади ва карбонат магнийни реакциа буйича тўлиқ термик ажралиш содир булади. мg co3 ↔мg о со2 иккинчи босқич чегарасида махсулот максимал хароратгача tt.m maх қиздирилади ва са со3 нинг термик парчаланиши содир булади сасо3↔сао+со2 технологиик жараёон барча поғоналари бир ёки бир нечта зонадан ташкил топган реакторларда амалга оширилади. шахтани печнинг юқори ҳароратли иссиқлик техник қурилмалари булиб, у шахта фундаментига вертикал ҳолатда ўрнатилган булиб юқори қисмига дастлабки материални юклаш учун мўлжалланган қурилма билан таъминланган, пастки қисми эса –маҳсулотни тўкиб олувчи механизм билан таъминланган. бошланғич маълумотлар : pechning …

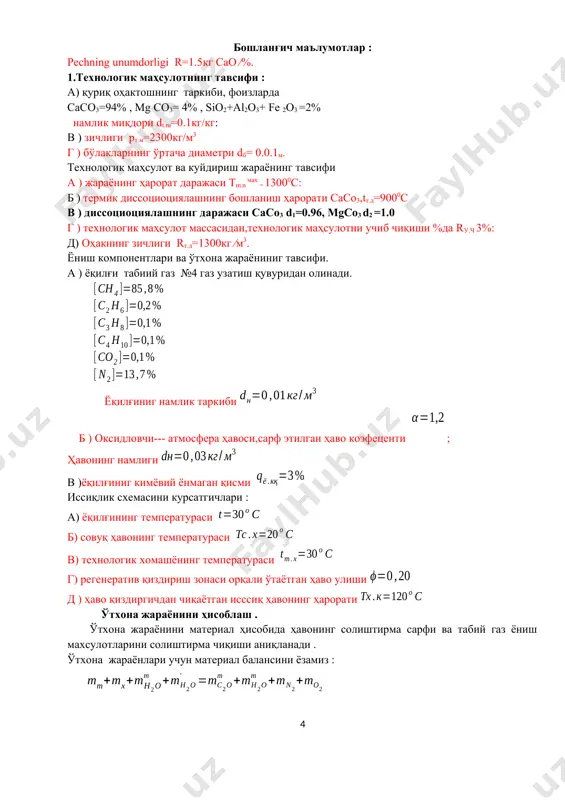

3 / 20

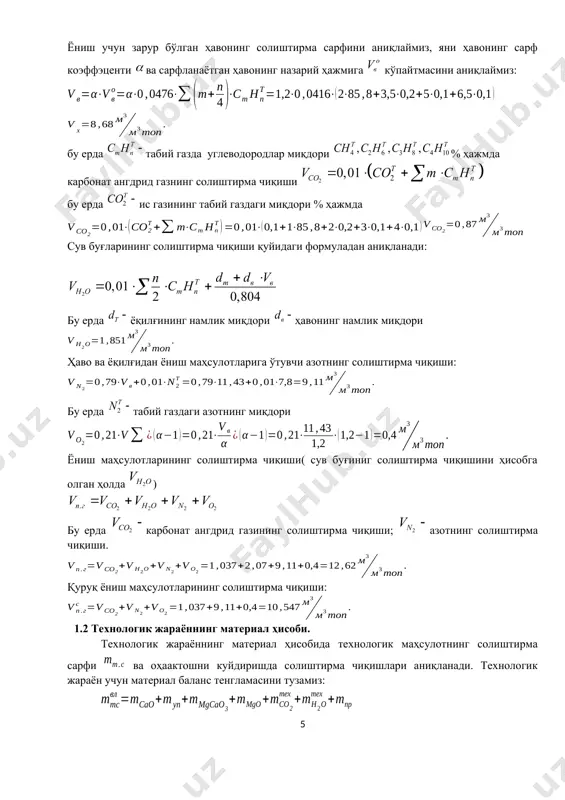

; ҳавонинг намлиги в )ёқилғиниг кимёвий ёнмаган қисми иссиқлик схемасини курсатгичлари : а) ёқилғининг температураси б) совуқ ҳавонинг температураси в) технологик хомашёнинг температураси г) регенератив қиздириш зонаси орқали ўтаётган ҳаво улиши д ) ҳаво қиздиргичдан чиқаётган исссиқ ҳавонинг ҳарорати ўтхона жараёнини ҳисоблаш . ўтхона жараёнини материал ҳисобида ҳавонинг солиштирма сарфи ва табий газ ёниш махсулотларини солиштирма чиқиши аниқланади . ўтхона жараёнлари учун материал балансини ёзамиз : ёниш учун зарур бўлган ҳавонинг солиштирма сарфини аниқлаймиз, яни ҳавонинг сарф коэффэценти ва сарфланаётган ҳавонинг назарий ҳажмига кўпайтмасини аниқлаймиз: бу ерда табий газда углеводородлар миқдори % ҳажмда карбонат ангдрид газнинг солиштирма чиқиши бу ерда ис газининг табий газдаги миқдори % ҳажмда сув буғларининг солиштирма чиқиши қуйидаги формуладан аниқланади: бу ерда ёқилғининг намлик миқдори ҳавонинг намлик миқдори ҳаво ва ёқилғидан ёниш маҳсулотларига ўтувчи азотнинг солиштирма чиқиши: бу ерда табий газдаги азотнинг миқдори ёниш маҳсулотларининг солиштирма чиқиши( сув буғиниг солиштирма чиқишини ҳисобга олган ҳолда ) бу …

4 / 20

иштирма чиқиши . со2-нинг солиштирма чиқиши сув буғиниг солиштирма чиқиши: технологик маҳсулот оҳак булиб, у кўп таркибли маҳсулот ҳисобланади. оҳакни таркибига қуйидагилар киради: сао, , парчаланмайдиган калций карбонат сасо3, магний карбонат ,лар киради. технологик жараённинг материал ҳисобини ўлчов бирлигини ҳисобга олган ҳолда оҳакни солиштирма чиқиши , ис гази ва сув буғларининг солиштирма чиқиши: материал баланс текширувини ўрганамиз: нобаланслик сарф қисмини энг кўп ташкил этувчилари булиб технологик маҳсулотнинг массаси ва маҳсулотнинг намлиги ҳисобланади. нобаланслик қиймати 0,009 кг/кгcao бу -0,005% хатоликдир. 2.иссиқлик схемасини энг мақбул вариантини танлаш. куйдириш зонасида оҳактошнинг диссоциацияланишни бошланади, шунинг учун бу зонага технологик маҳсулотни диссоциацияланишининг бошланиш ҳароратига тенг бўлган ҳароратда бериш яъни 8500с дан 9500с гача оралиғида мақсадга мувофиқдир технологик маҳсулотнинг чиқиш ҳароратини 13000с гача деб қабул қиламиз шахтали печнинг регенератив совутиш зонаси орқали ёқилғини ёқиш учун ҳавони бир қисми, яъни 30% сарфланади ва ҳавонинг чиқишдаги ҳароратини техник маҳсулотининг куйдириш зонасидан чиқишидаги ҳароратидан 5% кам деб қабул қиламиз. …

5 / 20

аётган иссиқ ҳаво энталпияси - қзда фазовий ўзгаришлар ва эндотермик реакциясининг иссиқлик самараси -қздан чиқиб кетаётган газлар энтальпияси , -кзда кимёвий чала ёниш иссиқлиги -кзнинг девори орқали йўқотилётган иссиқлик эконамайзер зонасидаги иссиқлик баланс тенгламаси қуйдаги кўринишда булади. бу ерда -эзда тэхнолгогик маҳсулотнинг энтальпияси , -эз дан чиқиб кетаётган газларнинг энтальпияси , -эзда кимёвий чала ёниш иссиқлиги -эзда фазовий ўзгаришлар ва эндотермик реакциянинг иссиқлик самараси -эздевори орқали йўқотилган иссиқлик ҳаво қиздиргичда иссиқлик баланси тенгламаси қуйдаги кўринишда булади. бу ерда -ҳқга кираётган совуқ ҳавонинг энтальпияси - ҳқ-чиқиб кетувчи газларнинг энтальпияси, -ҳқдан чиқаётган иссиқ ҳаво ҳаво энтальпияси, -ҳқ девори орқали йўқотилган иссиқлиқ регенератив совутиш донасида исссиқлик, баланс тенгламаси. -бу ерда рсзга кираётган совуқ ҳаво энтальпияси -рсзга кираётган технологик маҳсулотнинг энтальпияси, -рсз девори орқали йўқотилган иссиқлик, иссиқлик схемани параметерларини аниқлаш қуйидаги тартибда бажариш мақсадга муофиқдир: исссиқлик баланси тенгламасини ташкил этувчиларини топамиз: қз нинг кириш қисми орқали ўтаётган техник маҳсулотнинг солиштирма сарфи қуйидаги формуладан аниқланади. …
