1 / 14

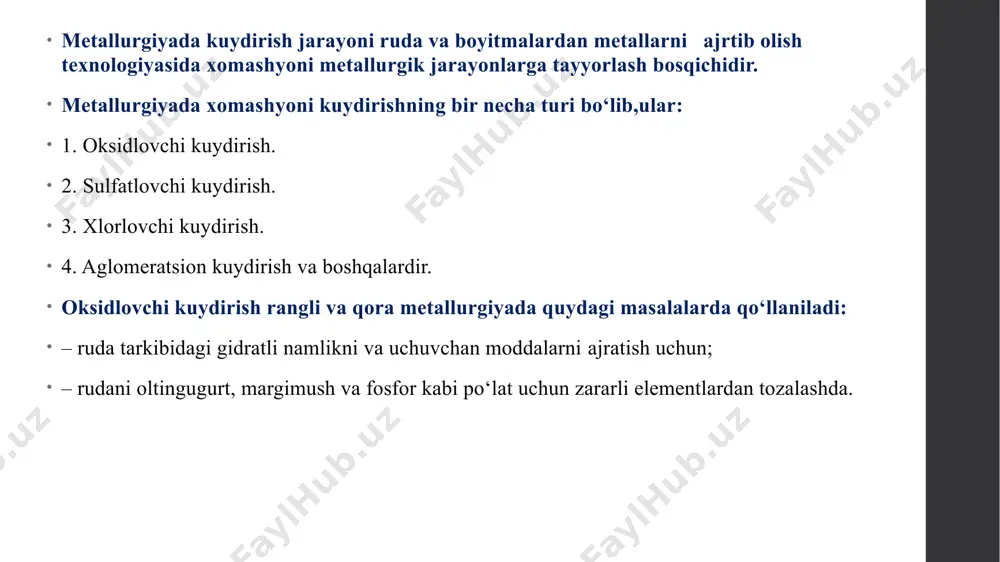

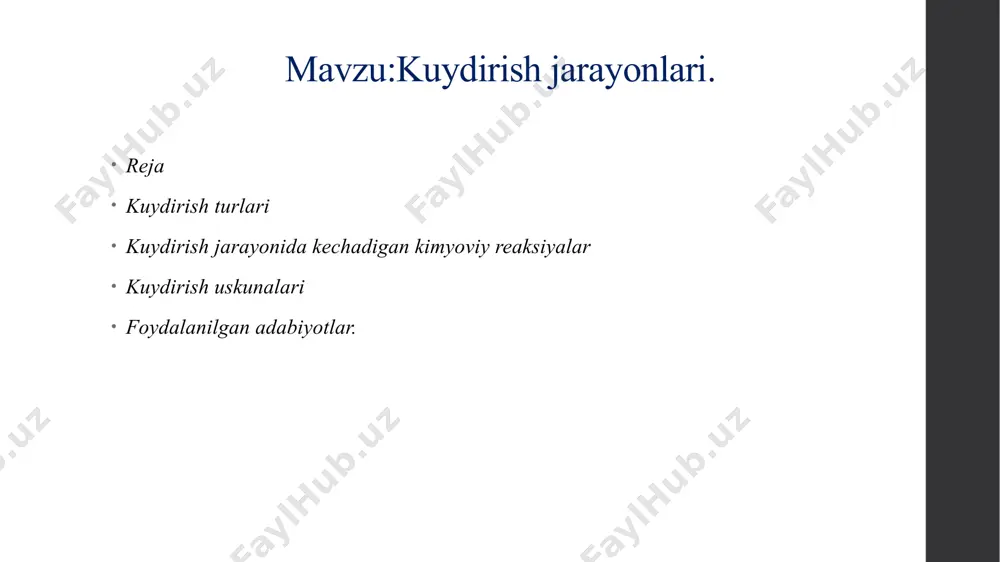

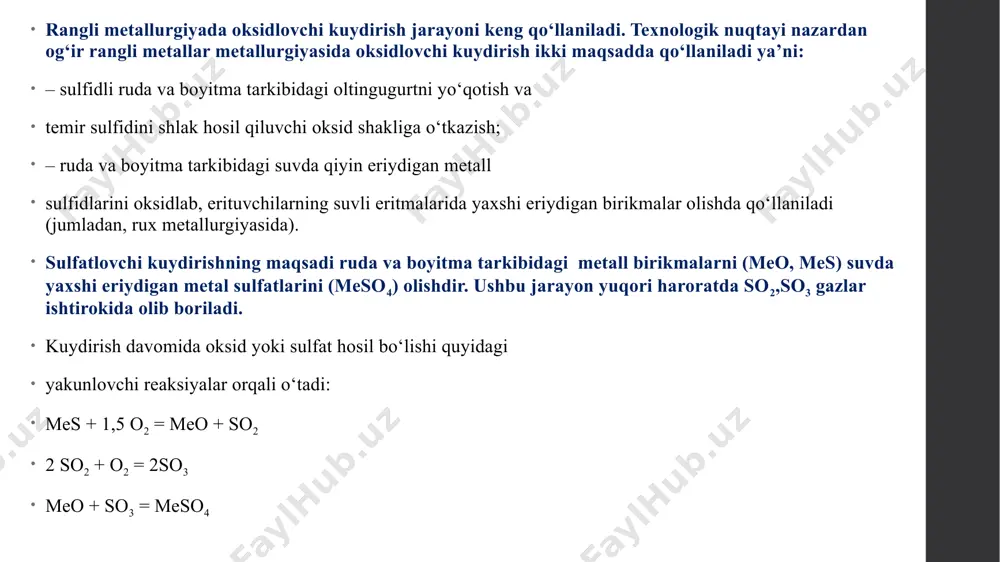

o’zbekiston respublikasi qurilish vazirligi toshkent arxitektura qurilish instituti. fan:issiqlik texnika uskunalari guruh 47-19 qmb bajardi:madaminov akbar tekshirdi: odiljanov a 1 mavzu:kuydirish jarayonlari. reja kuydirish turlari kuydirish jarayonida kechadigan kimyoviy reaksiyalar kuydirish uskunalari foydalanilgan adabiyotlar. 2 metallurgiyada kuydirish jarayoni ruda va boyitmalardan metallarni ajrtib olish texnologiyasida xomashyoni metallurgik jarayonlarga tayyorlash bosqichidir. metallurgiyada xomashyoni kuydirishning bir necha turi bo‘lib,ular: 1. oksidlovchi kuydirish. 2. sulfatlovchi kuydirish. 3. xlorlovchi kuydirish. 4. aglomeratsion kuydirish va boshqalardir. oksidlovchi kuydirish rangli va qora metallurgiyada quydagi masalalarda qo‘llaniladi: – ruda tarkibidagi gidratli namlikni va uchuvchan moddalarni ajratish uchun; – rudani oltingugurt, margimush va fosfor kabi po‘lat uchun zararli elementlardan tozalashda. rangli metallurgiyada oksidlovchi kuydirish jarayoni keng qo‘llaniladi. texnologik nuqtayi nazardan og‘ir rangli metallar metallurgiyasida oksidlovchi kuydirish ikki maqsadda qo‘llaniladi ya’ni: – sulfidli ruda va boyitma tarkibidagi oltingugurtni yo‘qotish va temir sulfidini shlak hosil qiluvchi oksid shakliga o‘tkazish; – ruda va boyitma tarkibidagi suvda qiyin eriydigan metall sulfidlarini oksidlab, …

2 / 14

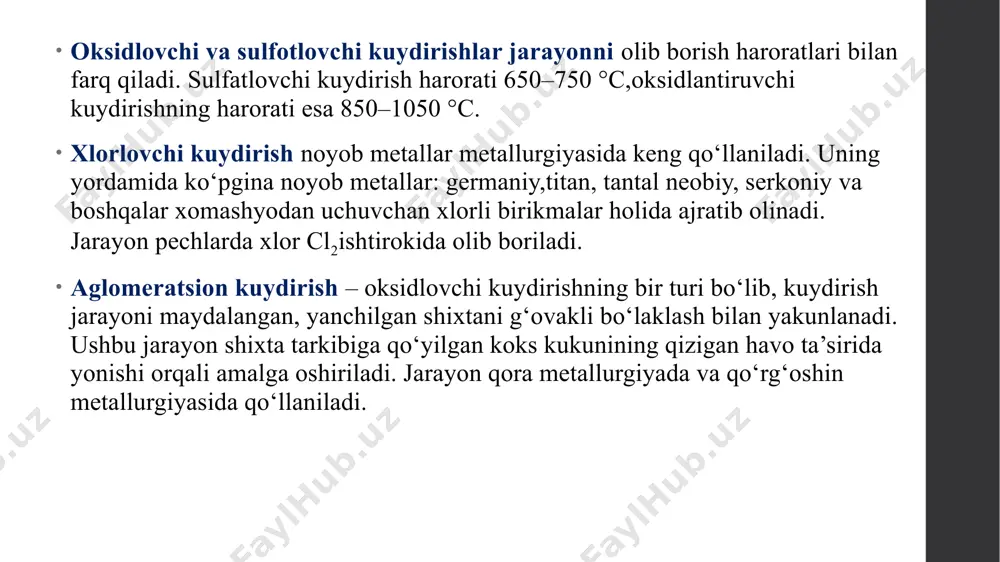

ruvchi kuydirishning harorati esa 850–1050 °c. xlorlovchi kuydirish noyob metallar metallurgiyasida keng qo‘llaniladi. uning yordamida ko‘pgina noyob metallar: germaniy,titan, tantal neobiy, serkoniy va boshqalar xomashyodan uchuvchan xlorli birikmalar holida ajratib olinadi. jarayon pechlarda xlor cl2ishtirokida olib boriladi. aglomeratsion kuydirish – oksidlovchi kuydirishning bir turi bo‘lib, kuydirish jarayoni maydalangan, yanchilgan shixtani g‘ovakli bo‘laklash bilan yakunlanadi. ushbu jarayon shixta tarkibiga qo‘yilgan koks kukunining qizigan havo ta’sirida yonishi orqali amalga oshiriladi. jarayon qora metallurgiyada va qo‘rg‘oshin metallurgiyasida qo‘llaniladi. kuydirish jarayonida kechadigan kimyoviy reaksiyalar jarayonning kimyoviy reaksiyalari deb, dastlabki xomashyoda birin-ketin o‘tadigan kimyoviy o‘zgarishlariga aytiladi. jarayonning kimyoviy yakuniy mahsulotlari bilan tavsiflanadi. kuydirish jarayonda kechadigan kimyoviy reaksiyalarni sulfidli rux boyitmasini kuydirish misolida ko‘rib chiqamiz. dastlakbi reaksiyalar uch turda bo‘lishi mumkin: zns + 2o2 = zn so4 zns + 1,5 o2 = zno + so2 zns + o2 = zno + so2 tajribada aniqlangan sulfidni oksidlanishdan boshlab, 900 °c gacha, birinchi qattiq mahsulot bo‘lib zno paydo …

3 / 14

hlar keng qo‘llaniladi (3.1-chizma). pechning asosi metalldan tayyorlangan silindr shaklida bo‘lib uzunligi 30 m gacha va diametri 1,5–2 m yetadi. pech gorizontga nisbatan 1–2 ° burchak ostida o‘rnatiladi va uning aylanish tezligi 3–5 ayl/min tashkil etadi. bu o‘z navbatida pechdagi quriyotgan materialni pech uzunligi bo‘ylab harakatlanishini ta’minlaydi. pechning ichki qismi uning aylanasi bo‘yicha 300 mm gacha issiqlikni o‘tkazmaydigan asbest va issiqlikka chidamli konusli g‘ishtlar bilan qoplangan. pechdagi materialni aralashtirish maqsadida pechning ishchi qismining parametri bo‘ylab lappaklar mahkamlangan.pechni isitish uchun qizigan yoqilg‘i gazidan yoki tabiiy gaz va mazut yoqish hisobiga amalga oshiriladi. rangli metallurgiyada truba aylanmali pechlar dastlabki xomashyoni kuydirish va oraliq mahsulotlarini qayta ishlashda ham qo‘llaniladi. truba aylanmali kuritish pechi: 1 – yoqilg‘i yoqish bo‘limi; 2– pechning asosi; 3 – fundament; 4 – elektrodvigatel va harakatni uzatgich; 5 – tayanch g‘altaklari; 6 – shixta uchun bunker; 7 – shixtani taqsimlovchi; 8 – o‘tkazgichli kamera; 9 – siklonli chang tutgich; 10, …

4 / 14

i hajmida uning tagidan ma’lum bosimda berilayotgan havo hisobiga bamisoli qaynayotgan qatlamga o‘xshash xarakterlanadi. pechning asosi qalinligi 10–16 mm bo‘lgan temirdan tayyorlangan bo‘lib, uning ichki qismi o‘tga chidamli loy va shamotli g‘isht bilan qoplangan.pechning ishchi hajmini kislorodga to‘yingan havo bilan ta’minlash maqsadida uning tag qismining butun yuzasi bo‘ylab 800 dan 1000 tagacha naychalar joylashtirilgan. sulfidli boyitmalarni kuydirish uchun qaynar qatlamli «ks» pech: 1 – boyitma yuklash tuynigi; 2 – kessonlar; 3 – forsunka. aglomeratsion mashinalar – qora va rangli metallurgiyada boyitmalarni (konsentrat) kuydirib aglomeratlar tayyorlashda foydalaniladi. glomeratsion mashinalar tasmali va aylana shaklda buladi. metallurgiyada tasmali aglomeratsion mashinalar keng qo‘llaniladi.aglomeratsion mashina uzunligi 35–40 m bo‘lgan po‘lat tasmaga maxsus qutilar joylashtirilgan bo‘lib, tasma zanjirli konveyer kabi harakatlanadi (3.3-chizma). qutilarning ichki qismi panjara bilan tugab, pastki qismi konus shaklida bo‘shliqdan iborat bo‘lib, havo so‘rishga yoki berishga moslashtirilgan. mashinaning boshlanish qismida (ya’ni qutilar ustida) shixta yuklash moslamasi va shixtani yondirish uskunasi joylashtirilgan. qutilarga to‘ldirilgan …

5 / 14

met.ru 2.www. ziyo-net.uz 3. www.mstu.edu.ru 4. www.agmk.uz https://fayllar.org/kuydirish-jarayoni.html image1.jpg image2.jpeg image3.jpeg image4.jpeg 641058839
