1695813099.doc gorizontal kon lahimlari mustahkamlagichlari reja: 1. umumiy qoidalar 2. yog’och mustahkamlagichlari 3. metall mustahkamlagichlari 4. arkali moslashuvchan metall mustahkamlagich (shaxta maxsus profillari svp) 5. monolit temir beton 6. anker(shtanga) mustahkamlagichlari 7. ass-1 polimer vtulka bilan kuchaytirilgan pona-tirqishli anker mustahkamlagich 8. sochma-beton mustahkamlagichlari 9. mustahkamlagichni barpo etish texnologiyasi 10. kon lahimlarning tutashgan, burilgan va bir-birini kesib o’tgan joylari mustahkamlagichlari umumiy qoidalar kapital va tayyorlovchi gorizontal kon lahimi mustahkamlagichlari quyidagi turlarga bo’linadi: tuzilishi bo’yicha-romli, arkasimon, gumbazsimon, chegarasi yopiq va ankerli; ishlash xarakteri bo’yicha-qattiq va moslashuvchan. mustahkamlagich materiali va tuzilishi kon bosimi yo’nalishi va uning miqdoriga, kon lahimining o’lchamlariga, uning xizmat qilish muddatiga mos ravishda tanlanadi. agarda yuqorida ko’rsatilgan kon lahimi o’lchamlari katta bo’lmasa, unda mustahkamlagich qismlari to’g’ri chiziqli shaklda bo’ladi. agarda kon bosimi lahim shipida, yon devorlarida yoki tagida ancha yuqori bo’lsa mustahkamlagichninig kon bosimiga to’g’ri keladigan qismiga egri chiziqli shakli tanlanadi. chunki bunday shakldagi mustahkamlagichlarning kon bosimiga qarshilik qobiliyati to’g’ri …

ichlari kon bosimi ostida lahim atrofi tog’ jinslarining buzilishlariga yo’l qo’ymasligi va kon lahimi ko’ndalang kesim yuzasi o’lchamlarining o’zgarishsiz saqlanishini ta’minlashi kerak. yog’och mustahkamlagichlari xizmat muddati 2÷3 yildan 6 yilgacha, kon bosimi barqarorlashgan va miqdori uncha katta bo’lmagan kon lahimlarida yog’och mustahkamlagichlarini o’rnatish maqsadga muvofiq hisoblanadi. yog’och mustahkamlagich romlari to’liq va to’liq bo’lmagan, kuchaytirilgan shakllarda bo’ladi. yog’och mustahkamlagichlarning asosiy tuzilishi-bu to’sin va ikki ustundan tashkil topgan (trapetsiyasimon yoki to’g’ri to’rtburchak shaklli) oddiy mustahkamlagich romi hisoblanadi. trapetsiyasimon shakldagi romi ustunlari burchak qiyaligi 80÷850 bo’ladi. bunday mustahkamlagichlar tog’ jinslarning mustahkamlik koeffitsiyenti f=3÷9 bo’lganda keng qo’llaniladi. (rasm) rasm. oddiy mustahkamlagich romlari bilan mustahkamlangan lahimlar: aromlar orasida joy qoldirib o’rnatilgan; b- juftlashgan romlar. 1-to’sin; 2-ustun; 3qulf qismi; 4-zatyajka; 5-chuqurcha; mustahkamlagich romi qismlari diametri 160 mm kam bo’lmagan dumaloq yog’och g’o’lalaridan tayyorlanadi. romlar lahim bo’yi o’qiga perpendikulyar birbiriga juftlashgan yoki romlar orasida 0,5÷1,0m masofa qoldirilib o’rnatilishi mumkin. romlarni yonma-yon o’rnatish tog’ jinslari noturg’un va orasida …

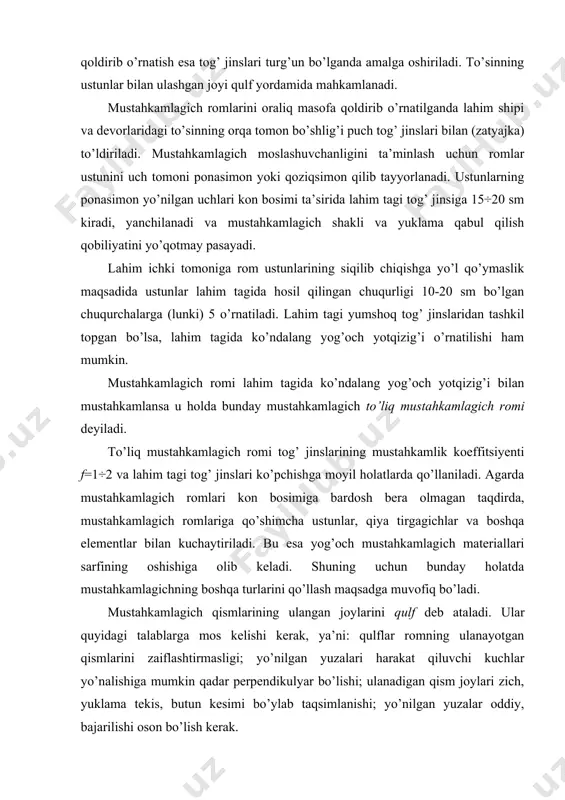

i. lahim ichki tomoniga rom ustunlarining siqilib chiqishga yo’l qo’ymaslik maqsadida ustunlar lahim tagida hosil qilingan chuqurligi 10-20 sm bo’lgan chuqurchalarga (lunki) 5 o’rnatiladi. lahim tagi yumshoq tog’ jinslaridan tashkil topgan bo’lsa, lahim tagida ko’ndalang yog’och yotqizig’i o’rnatilishi ham mumkin. mustahkamlagich romi lahim tagida ko’ndalang yog’och yotqizig’i bilan mustahkamlansa u holda bunday mustahkamlagich to’liq mustahkamlagich romi deyiladi. to’liq mustahkamlagich romi tog’ jinslarining mustahkamlik koeffitsiyenti f=1÷2 va lahim tagi tog’ jinslari ko’pchishga moyil holatlarda qo’llaniladi. agarda mustahkamlagich romlari kon bosimiga bardosh bera olmagan taqdirda, mustahkamlagich romlariga qo’shimcha ustunlar, qiya tirgagichlar va boshqa elementlar bilan kuchaytiriladi. bu esa yog’och mustahkamlagich materiallari sarfining oshishiga olib keladi. shuning uchun bunday holatda mustahkamlagichning boshqa turlarini qo’llash maqsadga muvofiq bo’ladi. mustahkamlagich qismlarining ulangan joylarini qulf deb ataladi. ular quyidagi talablarga mos kelishi kerak, ya’ni: qulflar romning ulanayotgan qismlarini zaiflashtirmasligi; yo’nilgan yuzalari harakat qiluvchi kuchlar yo’nalishiga mumkin qadar perpendikulyar bo’lishi; ulanadigan qism joylari zich, yuklama tekis, butun …

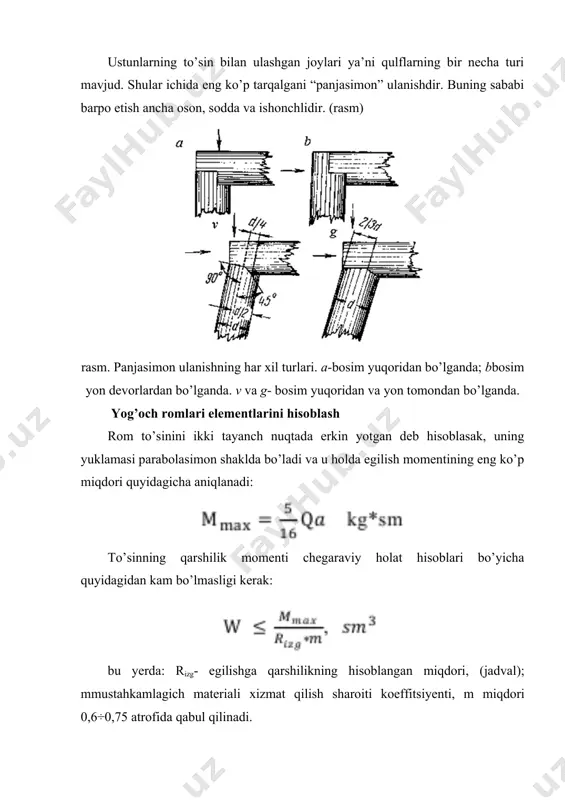

lik momenti chegaraviy holat hisoblari bo’yicha quyidagidan kam bo’lmasligi kerak: bu yerda: rizg- egilishga qarshilikning hisoblangan miqdori, (jadval); mmustahkamlagich materiali xizmat qilish sharoiti koeffitsiyenti, m miqdori 0,6÷0,75 atrofida qabul qilinadi. dumaloq yog’och uchun bundan to’sin diametri d ,sm. romlar ustunlarini siqilishga bo’yicha egilishni hisobga olgan holda quyidagi formula orqali amalga oshiriladi bu yerda: l-ustun uzunligi, sm; rsj-siqilishga qarshilikning hisoblangan miqdori. odatda hisoblash bo’yicha ustunlar diametri to’sin diametridan kamroq bo’ladi. lekin qulfning mustahkamligi va zichligini ta’minlash uchun ularning diametri bir xil bo’ladi. zatyajka, ikki tayanchda erkin yotgan, taxta sifatida, uzunligi l, qalinligi s quyidagi formula bo’yicha hisoblanadi. bu yerda: k'- koeffitsiyent, taxtadan yasalgan zatyajka uchun k'=0,87; f - prof.m.m. protodyakonov jadvali bo’yicha tog’ jinslarining mustahkamlik koeffitsiyenti. lahim shipi zatyajkalar bilan to’liq qoplanadi, yon devorlari esa tog’ jinslari mustahkamlik koeffitsiyentiga mos holda amalga oshiriladi. f=8÷9 bo’lganda lahim yon devoriga zatyajka o’rnatilmaydi; f=4÷7 bo’lganda lahim devoriga zatyajka orasida ma’lum masofa qoldirib o’rnatiladi. f=1÷3 …

chlar qo’llash kerak. bu holatda mustahkamlagich moslashuvchanlik sababiga ko’ra yuklama kam ta’sir o’tkazadi va mustahkamlagich turg’unroq bo’ladi. sharnirli mustahkamlagichlar qiya yo’nalishdagi kon bosimlariga moslashuvchan bo’ladi. metall profili kichik, og’irligi va ko’ndalang kesimi bo’yicha egilish qarshiligi ko’pligi bilan farqlanadi. murakkab kon geologik sharoitlarga o’rnatishda tokchasi keng dvuxtavr va maxsus bir-birini almashtiruvchi (svp) profili ko’proq to’g’ri keladi. kon geologik sharoiti murakkab bo’lmagan lahimlarda metall mustahkamlagichlarni shveller, oddiy dvuxtavr, temir yo’l relslaridan yasalgan turlari ham o’rnatiladi. metall mustahkamlagichlar trapetsiyasimon, gumbazsimon va halqa shakllarda, tuzilishi bo’yicha esa-qattiq, moslashuvchan bo’ladi. metall mustahkamlagich romlari, arkalari va halqalari orasida 0,5 m dan 1,2 m gacha masofa qoldirib o’rnatiladi. lahim shipi va yon devorida metall to’rlari yoki temir beton zatyajkalari bilan mahkamlanadi. zatyajka ortidagi bo’shliqlar mayda tog’ jinslari bilan to’ldiriladi. (rasm). trapetsiyasimon metall mustahkamlagich oddiy rom sifatida qo’llaniladi. rom ikki ustun va to’sindan iborat bo’lib, ular dvuxtavrning № 14÷20 laridan yoki temir yo’l relslaridan yasaladi. ustunlar to’sin bilan …
