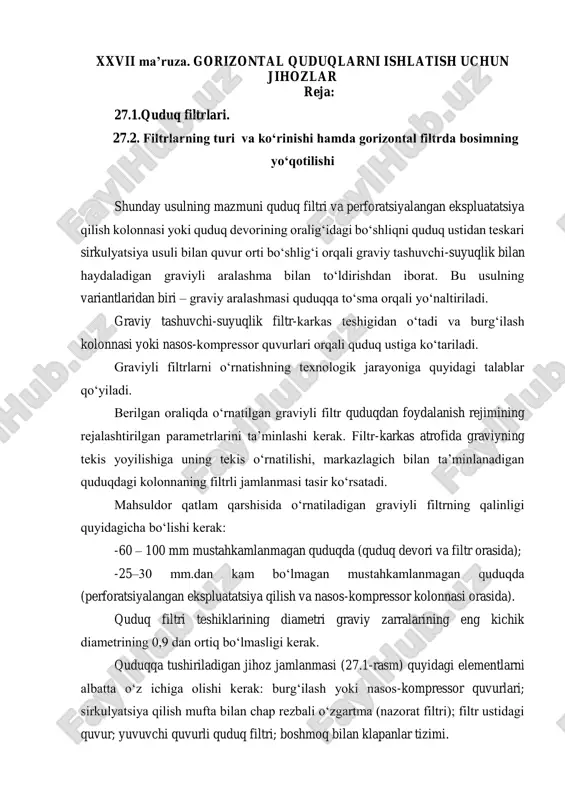

xxvii ma’ruza. gorizontal quduqlarni ishlatish uchun jihozlar reja: 27.1.quduq filtrlari. 27.2. filtrlarning turi va ko‘rinishi hamda gorizontal filtrda bosimning yo‘qotilishi shunday usulning mazmuni quduq filtri va perforatsiyalangan ekspluatatsiya qilish kolonnasi yoki quduq devorining oralig‘idagi bo‘shliqni quduq ustidan teskari sirkulyatsiya usuli bilan quvur orti bo‘shlig‘i orqali graviy tashuvchi-suyuqlik bilan haydaladigan graviyli aralashma bilan to‘ldirishdan iborat. bu usulning variantlaridan biri – graviy aralashmasi quduqqa to‘sma orqali yo‘naltiriladi. graviy tashuvchi-suyuqlik filtr-karkas teshigidan o‘tadi va burg‘ilash kolonnasi yoki nasos-kompressor quvurlari orqali quduq ustiga ko‘tariladi. graviyli filtrlarni o‘rnatishning texnologik jarayoniga quyidagi talablar qo‘yiladi. berilgan oraliqda o‘rnatilgan graviyli filtr quduqdan foydalanish rejimining rejalashtirilgan parametrlarini ta’minlashi kerak. filtr-karkas atrofida graviyning tekis yoyilishiga uning tekis o‘rnatilishi, markazlagich bilan ta’minlanadigan quduqdagi kolonnaning filtrli jamlanmasi tasir ko‘rsatadi. mahsuldor qatlam qarshisida o‘rnatiladigan graviyli filtrning qalinligi quyidagicha bo‘lishi kerak: -60 – 100 mm mustahkamlanmagan quduqda (quduq devori va filtr orasida); -25–30 mm.dan kam bo‘lmagan mustahkamlanmagan quduqda (perforatsiyalangan ekspluatatsiya qilish va nasos-kompressor kolonnasi …

2 / 15

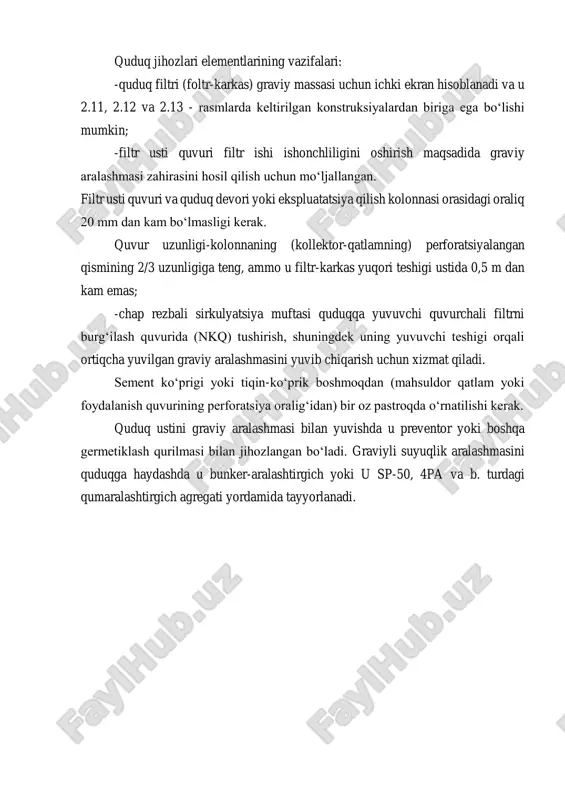

an konstruksiyalardan biriga ega bo‘lishi mumkin; -filtr usti quvuri filtr ishi ishonchliligini oshirish maqsadida graviy aralashmasi zahirasini hosil qilish uchun mo‘ljallangan. filtr usti quvuri va quduq devori yoki ekspluatatsiya qilish kolonnasi orasidagi oraliq 20 mm dan kam bo‘lmasligi kerak. quvur uzunligi-kolonnaning (kollektor-qatlamning) perforatsiyalangan qismining 2/3 uzunligiga teng, ammo u filtr-karkas yuqori teshigi ustida 0,5 m dan kam emas; -chap rezbali sirkulyatsiya muftasi quduqqa yuvuvchi quvurchali filtrni burg‘ilash quvurida (nkq) tushirish, shuningdek uning yuvuvchi teshigi orqali ortiqcha yuvilgan graviy aralashmasini yuvib chiqarish uchun xizmat qiladi. sement ko‘prigi yoki tiqin-ko‘prik boshmoqdan (mahsuldor qatlam yoki foydalanish quvurining perforatsiya oralig‘idan) bir oz pastroqda o‘rnatilishi kerak. quduq ustini graviy aralashmasi bilan yuvishda u preventor yoki boshqa germetiklash qurilmasi bilan jihozlangan bo‘ladi. graviyli suyuqlik aralashmasini quduqga haydashda u bunker-aralashtirgich yoki u sp-50, 4pa va b. turdagi qumaralashtirgich agregati yordamida tayyorlanadi. 27.1- rasm. teskari sirkulyatsiyali graviy filtrli quduq jihozi jamlanmasining tartibli sxemasi: 1 - zulfinli quvurcha; 2 …

3 / 15

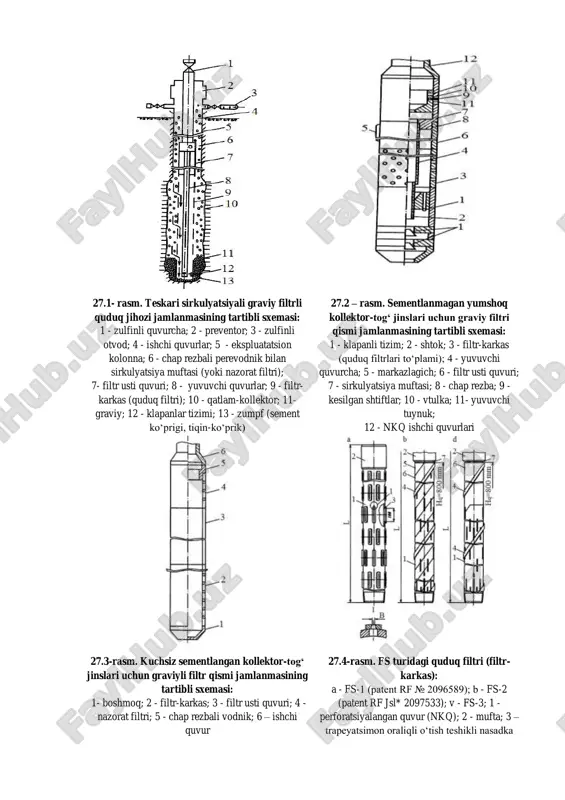

an kollektor-tog‘ jinslari uchun graviyli filtr qismi jamlanmasining tartibli sxemasi: 1- boshmoq; 2 - filtr-karkas; 3 - filtr usti quvuri; 4 - nazorat filtri; 5 - chap rezbali vodnik; 6 – ishchi quvur 27.4-rasm. fs turidagi quduq filtri (filtr- karkas): a - fs-1 (patent rf № 2096589); b - fs-2 (patent rf jsl* 2097533); v - fs-3; 1 - perforatsiyalangan quvur (nkq); 2 - mufta; 3 – trapeyatsimon oraliqli o‘tish teshikli nasadka (qattiqlik qovurg‘asi); 4 – qattiqlik qovurg‘asi; 5- metalli to‘r (setka); 6 -sim o‘rami; 7 - planka; v -filtr bo‘shlig‘iga kirishdagi teshik kengligi (buyurtmaga ko‘ra 0,2 dan 2 mm gacha va undan ko‘p); l -qovurg‘a qadami (oralig‘i) graviyli suyuqlik aralashmasini haydash uchun uan-700, zan-500 va b. turdagi agregatlardan foydalaniladi. yer usti jihozlari bog‘lanmasiga ishchi suyuqliklar uchun idishlar kiradi. haydaladigan graviy miqdori kovernometriya natijalariga va quduqning kengaygan quduq tubi hududi yoki foydalanish quvuri devori (quduq) va filtrlovchi jamlanmasi orasidagi bo‘shliq …

4 / 15

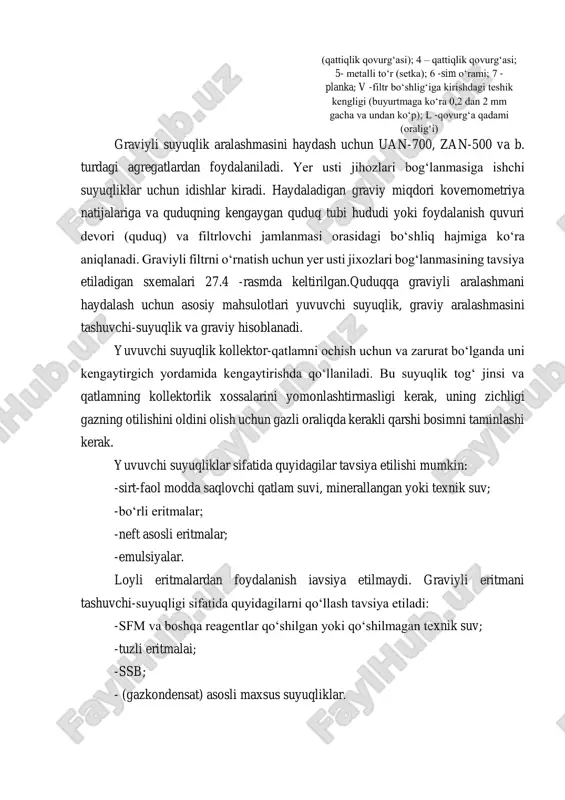

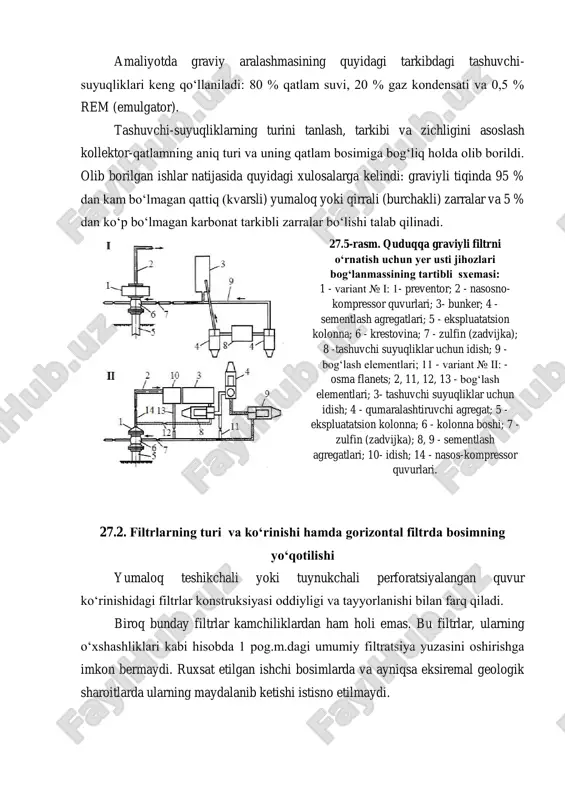

tlar qo‘shilgan yoki qo‘shilmagan texnik suv; -tuzli eritmalai; -ssb; - (gazkondensat) asosli maxsus suyuqliklar. amaliyotda graviy aralashmasining quyidagi tarkibdagi tashuvchi- suyuqliklari keng qo‘llaniladi: 80 % qatlam suvi, 20 % gaz kondensati va 0,5 % rem (emulgator). tashuvchi-suyuqliklarning turini tanlash, tarkibi va zichligini asoslash kollektor-qatlamning aniq turi va uning qatlam bosimiga bog‘liq holda olib borildi. olib borilgan ishlar natijasida quyidagi xulosalarga kelindi: graviyli tiqinda 95 % dan kam bo‘lmagan qattiq (kvarsli) yumaloq yoki qirrali (burchakli) zarralar va 5 % dan ko‘p bo‘lmagan karbonat tarkibli zarralar bo‘lishi talab qilinadi. 27.5-rasm. quduqqa graviyli filtrni o‘rnatish uchun yer usti jihozlari bog‘lanmassining tartibli sxemasi: 1 - variant № i: 1- preventor; 2 - nasosno- kompressor quvurlari; 3- bunker; 4 - sementlash agregatlari; 5 - ekspluatatsion kolonna; 6 - krestovina; 7 - zulfin (zadvijka); 8 -tashuvchi suyuqliklar uchun idish; 9 - bog‘lash elementlari; 11 - variant № ii: - osma flanets; 2, 11, 12, 13 - …

5 / 15

nadi va kesik konus shaklida yasaladi, chunki nasadkalarning filtrlovchi teshiklarining pastki asosi quvur ichida yo‘nalgan va uning teshiklari bilan biriktirilgan, nasadkalarning balandligi esa filtr muftasi o‘lchamlaridan katta bo‘lmasligi kerak. nasadkalar qattiq zanglamas temirdan tayyorlanadi, ularning perforatsiyalangan quvurga mahkamlanishi mexanik yoki payvandli usulda mahkamlanadi. nasadkalarning filtrlovchi teshiklarining yuqori asoslari mahsuldor qatlamdan olinadigan mahsulotning filtrlanishga bo‘lgan texnologik talabga bog‘liq holda yuza kattaligi bo‘ylab rostlanishi va tuynukli teshiklarda 0,5 mm2 va undan kattaroq, kesik konus shaklidagi teshiklarda esa 0,25 mm2 va undan katta yuzali bo‘lishi mumkin. quvurlarning perforatsiyalangan teshiklari teng yoki nasadkalar pastki asoslari teshiklaridan ozroq katta (5,0 % ga) bo‘lishi kerak. nasadkalarning perforatsiyalangan quvurlar tashqi yuzalariga mahkamlanishi bir vaqtning o‘zida qattiqlik qovurg‘alari rolini o‘ynaydi, yuqori anomal bosimli chuqur va gorizontal quduqlarda filtrning maydalovchi yuklanishga chidamliligini oshirishga imkon beradi, bu esa 1 pog.m quvurda filtratsiya yuzasini 20-30% ga oshishini taminlaydi. quvurda nasadkalar va perforatsiyalangan yuzalar shaxmatli, to‘g‘ri burchakli tartibda, spiral bo‘yicha va b. …
