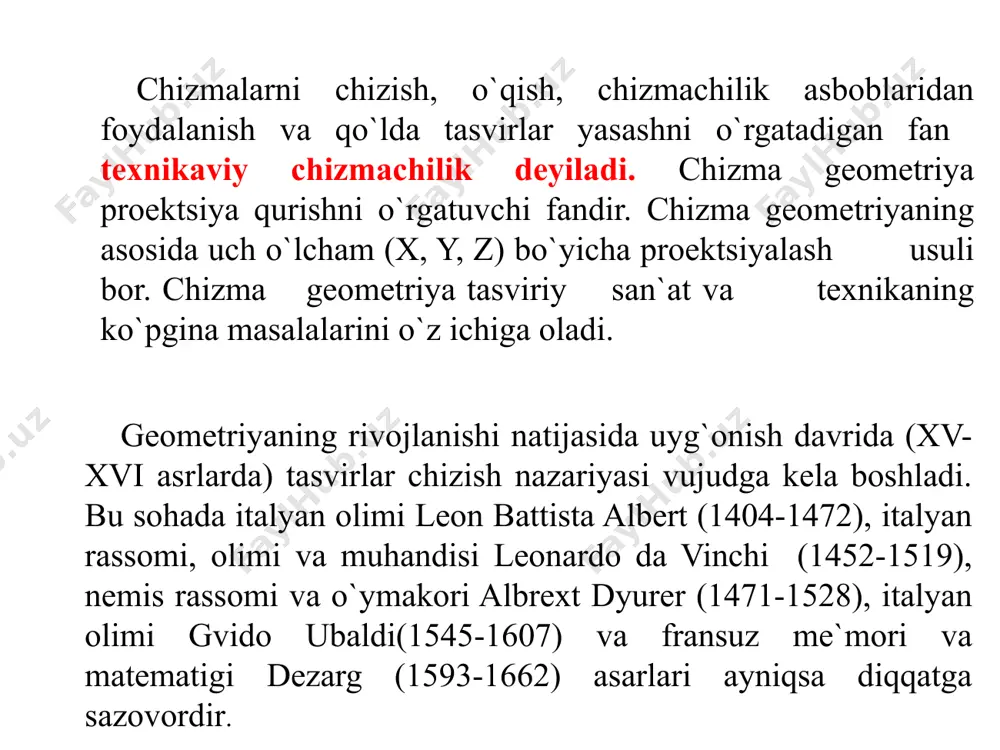

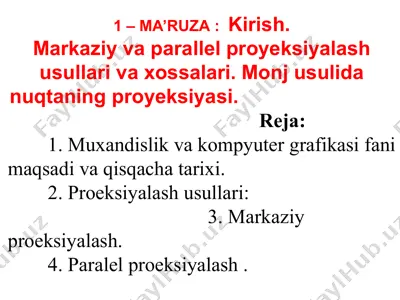

слайд 1 1 – ma’ruza : kirish. markaziy va parallel proyeksiyalash usullari va xossalari. monj usulida nuqtaning proyeksiyasi. reja: 1. muxandislik va kompyuter grafikasi fani maqsadi va qisqacha tarixi. 2. proeksiyalash usullari: 3. markaziy proeksiyalash. 4. paralel proeksiyalash . chizmalarni chizish, o`qish, chizmachilik asboblaridan foydalanish va qo`lda tasvirlar yasashni o`rgatadigan fan texnikaviy chizmachilik deyiladi. chizma geometriya proektsiya qurishni o`rgatuvchi fandir. chizma geometriyaning asosida uch o`lcham (x, y, z) bo`yicha proektsiyalash usuli bor. chizma geometriya tasviriy san`at va texnikaning ko`pgina masalalarini o`z ichiga oladi. geometriyaning rivojlanishi natijasida uyg`onish davrida (xv-xvi asrlarda) tasvirlar chizish nazariyasi vujudga kela boshladi. bu sohada italyan olimi leon battista albert (1404-1472), italyan rassomi, olimi va muhandisi leonardo da vinchi (1452-1519), nemis rassomi va o`ymakori albrext dyurer (1471-1528), italyan olimi gvido ubaldi(1545-1607) va fransuz me`mori va matematigi dezarg (1593-1662) asarlari ayniqsa diqqatga sazovordir. chizma geometriya o`quv fani sifatida birinchi marta fransuz olimi gaspar monjning 1798 yilda nashr etilgan …

2 / 11

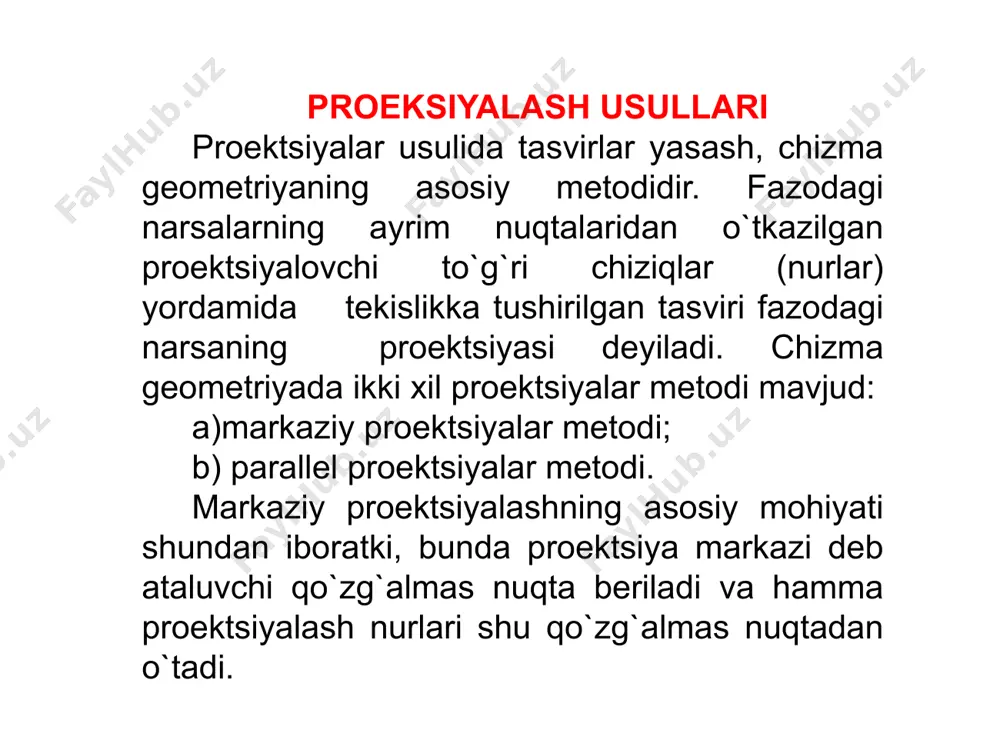

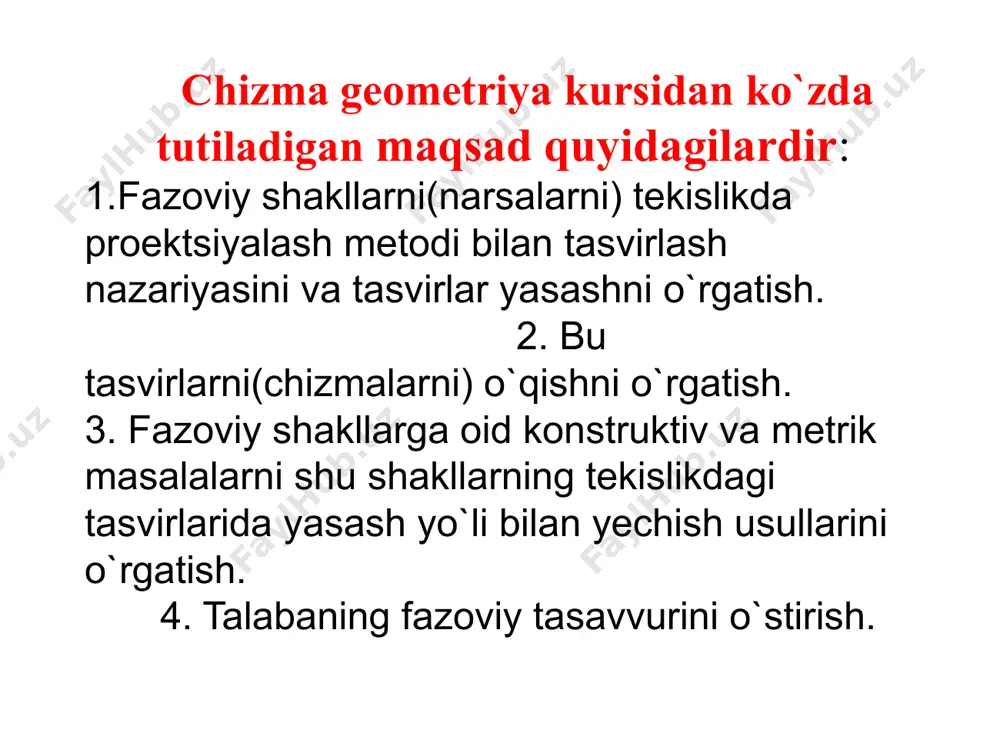

h yo`li bilan уechish usullarini o`rgatish. 4. talabaning fazoviy tasavvurini o`stirish. 4 proeksiyalash usullari proektsiyalar usulida tasvirlar yasash, chizma geometriyaning asosiy metodidir. fazodagi narsalarning ayrim nuqtalaridan o`tkazilgan proektsiyalovchi to`g`ri chiziqlar (nurlar) yordamida tekislikka tushirilgan tasviri fazodagi narsaning proektsiyasi deyiladi. chizma geometriyada ikki хil proektsiyalar metodi mavjud: а)markaziy proektsiyalar metodi; b) parallel proektsiyalar metodi. markaziy proektsiyalashning asosiy mohiyati shundan iboratki, bunda proektsiya markazi deb ataluvchi qo`zg`almas nuqta beriladi va hamma proektsiyalash nurlari shu qo`zg`almas nuqtadan o`tadi. markaziy proektsiyalar. fazoda qo`zgalmas s nuqta, р tekislik va a, в, с, f nuqtalar berilgan deb faraz qilaylik. s nuqtani а, в, с, f nuqtalar bilan tutashtirib, hosil bo`lgan chiziqlarni davom ettiramiz. bu chiziqlar р tekislikni а, ь, с, d nuqtalarda kesib o`tadi. ( 1.1-chizma) markaziy proektsiyalarga misol qilib, narsalarning fotosuratlarini va chiroqdan tekislikka (polga yoki devorga) tushgan soyalarni ko`rsatish mumkin. parallel proektsiyalar. agar proektsiyalar markazi s berilgan yo`nalish bo`yicha cheksiz uzoqda deb faraz qilsak, …

3 / 11

erilgan bo`lsa, proektsiyalar tekisligi berilmaydi. parallel proeksiyalashning asosiy xossalari: 1.nuqtaning tekislikdagi proeksiyasi nuqta boladi. 2.togri chiziqning tekislikdagi proeksiyasi togrichiziq boladi. 3.agar nuqta togri chiziqda yotsa uning tekislikdagi proeksiyasi togri chiziqning proeksiyasida boladi. 4.parallel togri chiziqlarning proeksiyalari ham ozaro parallel boladi. narsalarni bir-biriga perpendikulyar ikkita tekislikdagi to`gri burchakli proektsiyalari bilan tasvirlash metodi ortogonal proektsiyalar metodi deyiladi. ortogonal so`zi – to`gri burchakli degan so`z bo`lib, ortogonal proektsiyalar termini bundan keyin bir-biriga perpendikulyar ikkita tekislikdagi to`gri burchakli proektsiyalarni ko`rsatish uchungina ishlatiladi. 11 image1.jpeg image2.jpeg /docprops/thumbnail.jpeg
