1 / 11

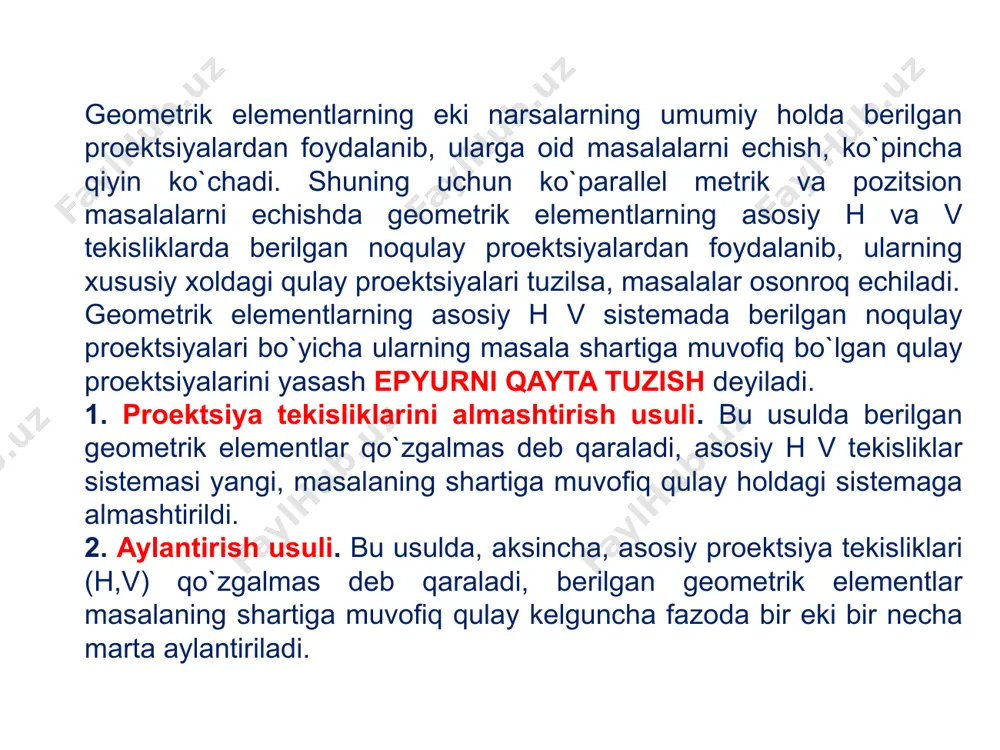

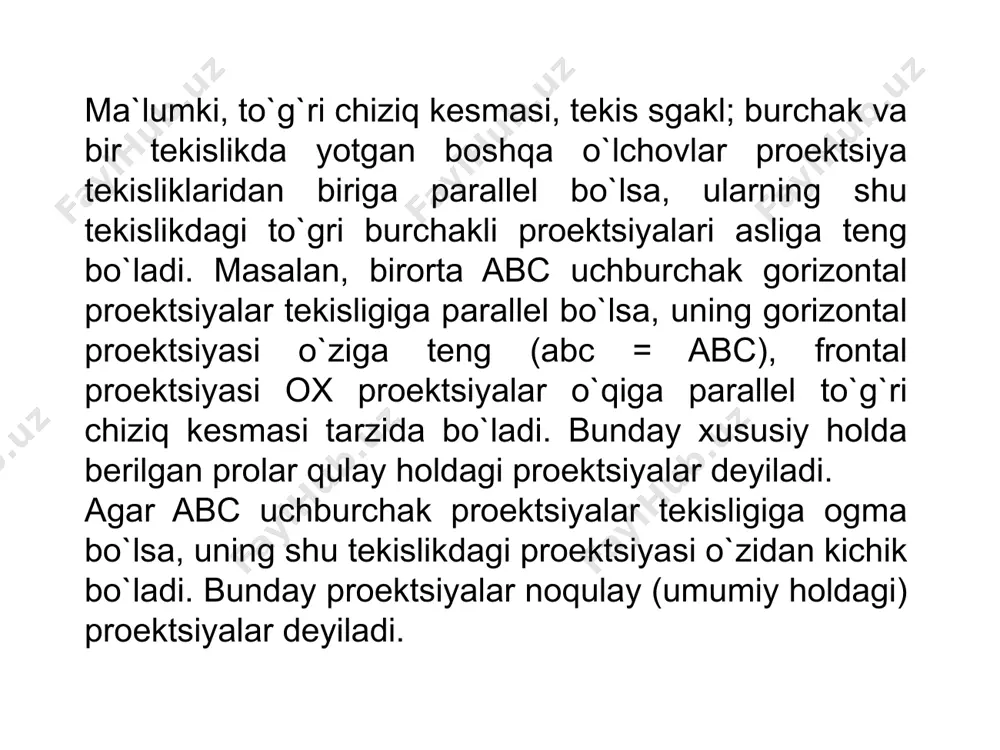

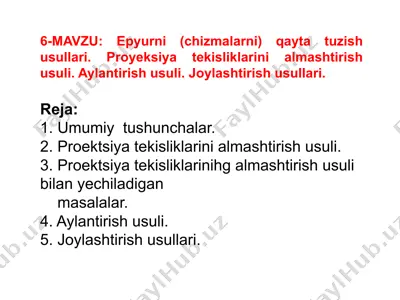

слайд 1 6-mavzu: epyurni (chizmalarni) qayta tuzish usullari. proyeksiya tekisliklarini almashtirish usuli. aylantirish usuli. joylashtirish usullari. reja: 1. umumiy tushunchalar. 2. proektsiya tekisliklarini almashtirish usuli. 3. proektsiya tekisliklarinihg almashtirish usuli bilan yechiladigan masalalar. 4. aylantirish usuli. 5. joylashtirish usullari. ma`lumki, to`g`ri chiziq kesmasi, tekis sgakl; burchak va bir tekislikda yotgan boshqa o`lchovlar proektsiya tekisliklaridan biriga parallel bo`lsa, ularning shu tekislikdagi to`gri burchakli proektsiyalari asliga teng bo`ladi. masalan, birorta abc uchburchak gorizontal proektsiyalar tekisligiga parallel bo`lsa, uning gorizontal proektsiyasi o`ziga teng (abc = abc), frontal proektsiyasi ox proektsiyalar o`qiga parallel to`g`ri chiziq kesmasi tarzida bo`ladi. bunday xususiy holda berilgan prolar qulay holdagi proektsiyalar deyiladi. agar abc uchburchak proektsiyalar tekisligiga ogma bo`lsa, uning shu tekislikdagi proektsiyasi o`zidan kichik bo`ladi. bunday proektsiyalar noqulay (umumiy holdagi) proektsiyalar deyiladi. geometrik elementlarning eki narsalarning umumiy holda berilgan proektsiyalardan foydalanib, ularga oid masalalarni echish, ko`pincha qiyin ko`chadi. shuning uchun ko`parallel metrik va pozitsion masalalarni echishda geometrik elementlarning …

2 / 11

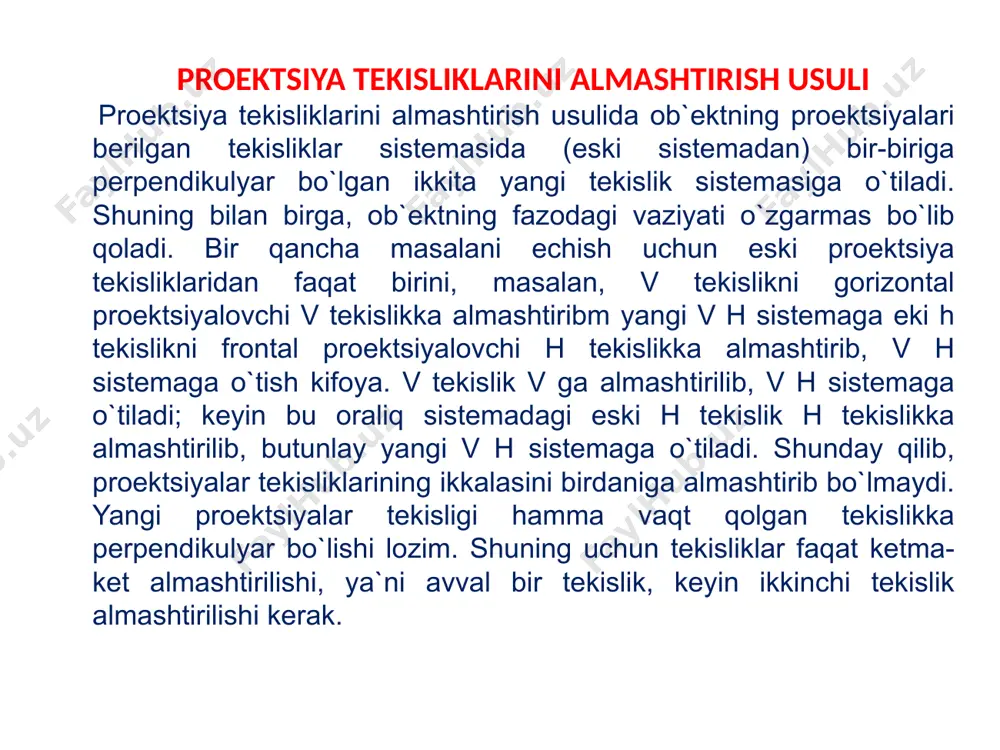

berilgan geometrik elementlar masalaning shartiga muvofiq qulay kelguncha fazoda bir eki bir necha marta aylantiriladi. proektsiya tekisliklarini almashtirish usuli proektsiya tekisliklarini almashtirish usulida ob`ektning proektsiyalari berilgan tekisliklar sistemasida (eski sistemadan) bir-biriga perpendikulyar bo`lgan ikkita yangi tekislik sistemasiga o`tiladi. shuning bilan birga, ob`ektning fazodagi vaziyati o`zgarmas bo`lib qoladi. bir qancha masalani echish uchun eski proektsiya tekisliklaridan faqat birini, masalan, v tekislikni gorizontal proektsiyalovchi v tekislikka almashtiribm yangi v h sistemaga eki h tekislikni frontal proektsiyalovchi h tekislikka almashtirib, v h sistemaga o`tish kifoya. v tekislik v ga almashtirilib, v h sistemaga o`tiladi; keyin bu oraliq sistemadagi eski h tekislik h tekislikka almashtirilib, butunlay yangi v h sistemaga o`tiladi. shunday qilib, proektsiyalar tekisliklarining ikkalasini birdaniga almashtirib bo`lmaydi. yangi proektsiyalar tekisligi hamma vaqt qolgan tekislikka perpendikulyar bo`lishi lozim. shuning uchun tekisliklar faqat ketma-ket almashtirilishi, ya`ni avval bir tekislik, keyin ikkinchi tekislik almashtirilishi kerak. 4 proektsiya tekisliklarining almashtirish usuli bilan yechiladigan asosiy masalalar epyurda …

3 / 11

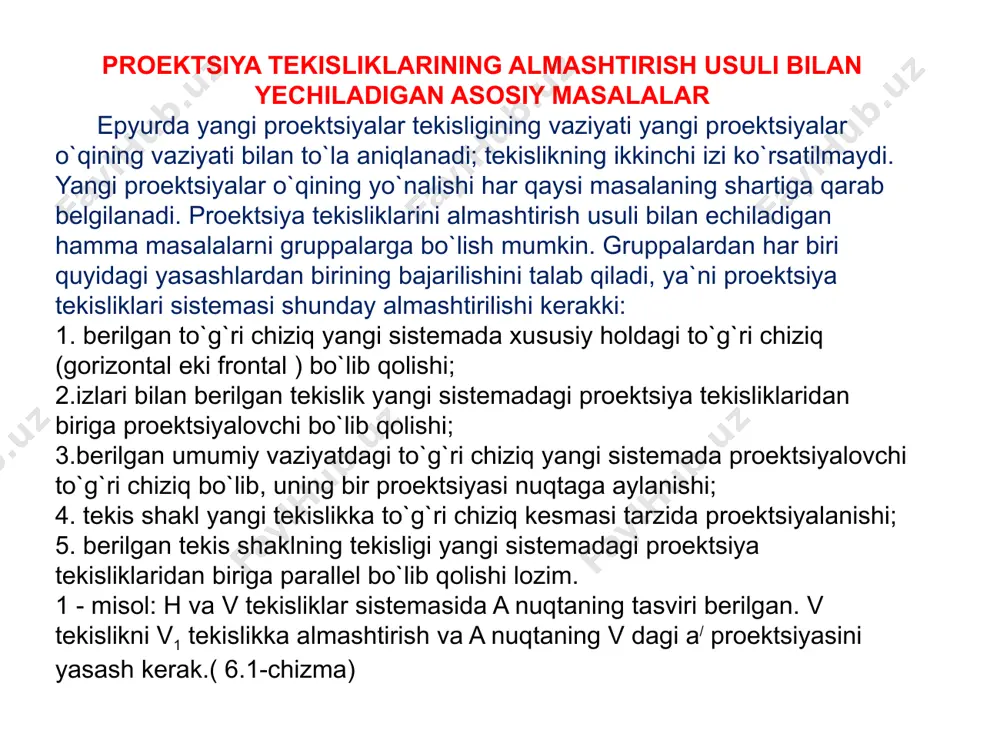

i bo`lib qolishi; 3.berilgan umumiy vaziyatdagi to`g`ri chiziq yangi sistemada proektsiyalovchi to`g`ri chiziq bo`lib, uning bir proektsiyasi nuqtaga aylanishi; 4. tekis shakl yangi tekislikka to`g`ri chiziq kesmasi tarzida proektsiyalanishi; 5. berilgan tekis shaklning tekisligi yangi sistemadagi proektsiya tekisliklaridan biriga parallel bo`lib qolishi lozim. 1 - misol: н va v tekisliklar sistemasida a nuqtaning tasviri berilgan. v tekislikni v1 tekislikka almashtirish va a nuqtaning v dagi a/ proektsiyasini yasash kerak.( 6.1-chizma) 6.1-chizma v tekislik h ga perpendikulyar (gorizontal proektsiyalovchi ) qilib olinadi. bu tekislik yangi frontal proektsiyalar tekisligi deyiladi. uning gorizontal izi yangi proektsiyalar o`qi deb qabul qilinadi va ox bilan belgilanadi. a nuqtaning v tekislikdagi a/ proektsiyasi yangi frontal proektsiyasi deyiladi. 6 2 – misol. proektsiya tekisliklaridan biri shunday almashtirilsinki, berilgan ab to`g`ri chiziq yangi sistemada frontal (yoki gorizontal) bo`lib qolsin. ma`lumki, agar to`g`ri chiziq frontal proektsiyalar tekisligiag parallel bo`lsa, uning gorizontal proektsiyasi proektsiyalar o`qiga parallel bo`ladi. demak, v ni …

4 / 11

rak, keyin nuqtadanchiziqqa perpendikulyar tushirish uchun to`gri burchakni proektsiyalash qoidasini tadbiq etish lozim. aylantirish usuli aylantirish usulida proektsiya tekisliklari qo`zgalmaydi, proektsiyalanayotgan shakl yoki jism talabga muvofiq vaziyatga kelguncha fazoda aylantiriladi. aylantirish usulida shaklning yangi aylantirilgandan keyingi vaziyatdagi proektsiyalarini uning oldingi (berilgan) proektsiyalari bo`yicha yasash yo`llari o`rganiladi. proektsiyalanayotgan ob`ekt fazoda hamma vaqt birorta to`g`ri chiziq (o`q) atrofida aylantiriladi. a nuqtani jj chiziq atrofida aylantiriladi. jj to`g`ri chiziq aylantirish o`qi deyiladi. a nuqtadan o`qqacha bo`lgan qisqa r masofa a nuqtaning aylantirish radiusi deb, o nuqta aylantirish markazi deb, nuqtaning aylanishidan hosil bo`lgan chiziq aylantirish aylanasi deb, uning tekisligi q esa nuqtaning aylantirish tekisligi deyiladi, 9 aylantirish o’qi masalaning shartiga qarab tanlab olinadi yoki berilgan bo`ladi.. faqat oldingi va oxirgi vaziyatlarni ko`rib chiqishda aylantirish yo`nalishi xisobga olinmaydi, ammo aylantirish burchagi berilgan yoki uni topish kerak bo`lsa, yo`nalish ma`lum bo`lishi shart. shaklda aylantirish yo`nalishi strelka bilan belgilangan. l-qoida. nuqta birorta o`q aylantirilganda uning aylantiridh …

5 / 11

enti (nuqta, shuning uchun aylantirishni nuqtadan boshlaymiz va aylanish jarayonida nuqta proektsiya-larining qanday harakat qilishini ko’rib chiqamiz. image1.jpeg image2.jpeg image3.wmf oleobject1.bin image4.png ^ /docprops/thumbnail.jpeg
