elektr zanjirlarni hisoblash mashg'uloti

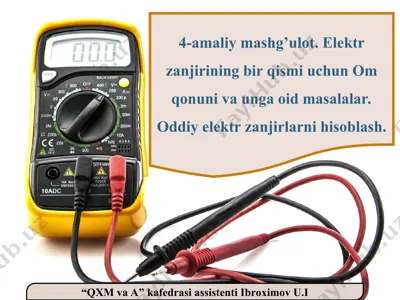

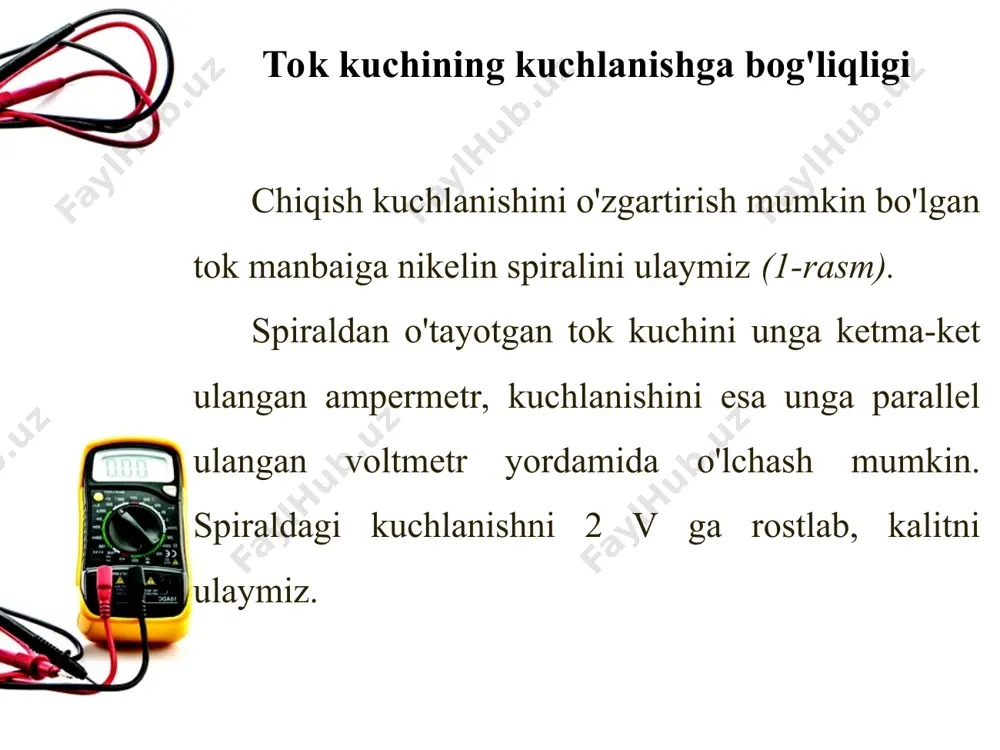

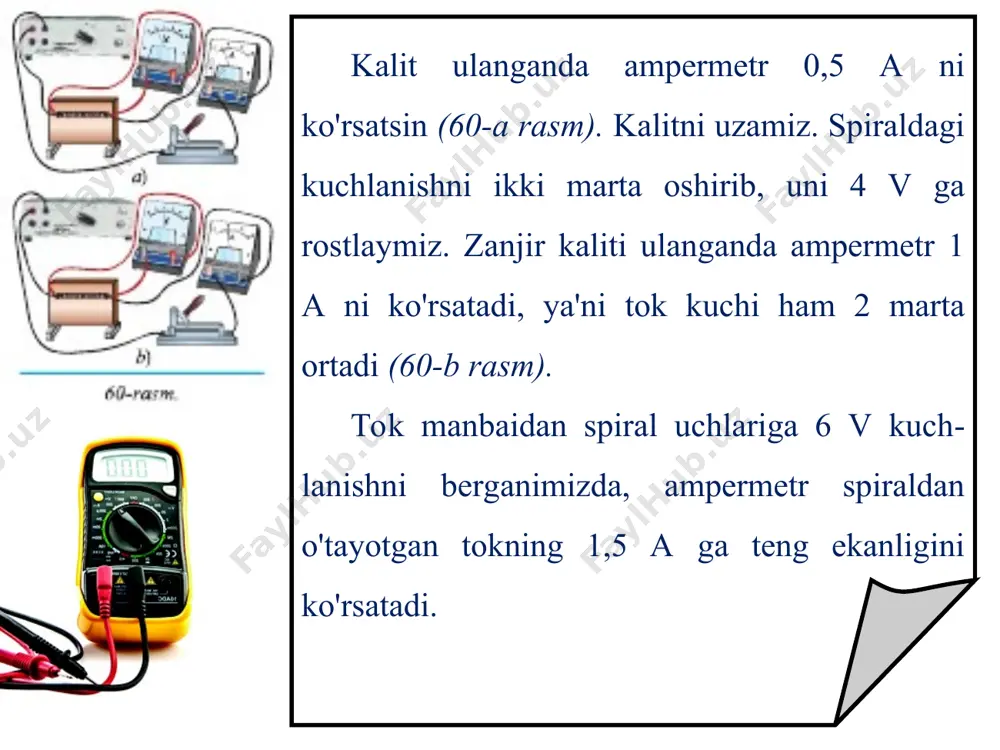

slide 1 “qxm va a” kafedrasi assistenti ibroximov u.i 4-amaliy mashg’ulot. elektr zanjirining bir qismi uchun om qonuni va unga oid masalalar. oddiy elektr zanjirlarni hisoblash. tok kuchining kuchlanishga bog'liqligi chiqish kuchlanishini o'zgartirish mumkin bo'lgan tok manbaiga nikelin spiralini ulaymiz (1-rasm). spiraldan o'tayotgan tok kuchini unga ketma-ket ulangan ampermetr, kuchlanishini esa unga parallel ulangan voltmetr yordamida o'lchash mumkin. spiraldagi kuchlanishni 2 v ga rostlab, kalitni ulaymiz. kalit ulanganda ampermetr 0,5 a ni ko'rsatsin (60-a rasm). kalitni uzamiz. spiraldagi kuchlanishni ikki marta oshirib, uni 4 v ga rostlaymiz. zanjir kaliti ulanganda ampermetr 1 a ni ko'rsatadi, ya'ni tok kuchi ham 2 marta ortadi (60-b rasm). tok manbaidan spiral uchlariga 6 v kuch­...

This file contains 15 pages in PPT format (1.2 MB). To download "elektr zanjirlarni hisoblash mashg'uloti", click the Telegram button on the left.
