1 / 18

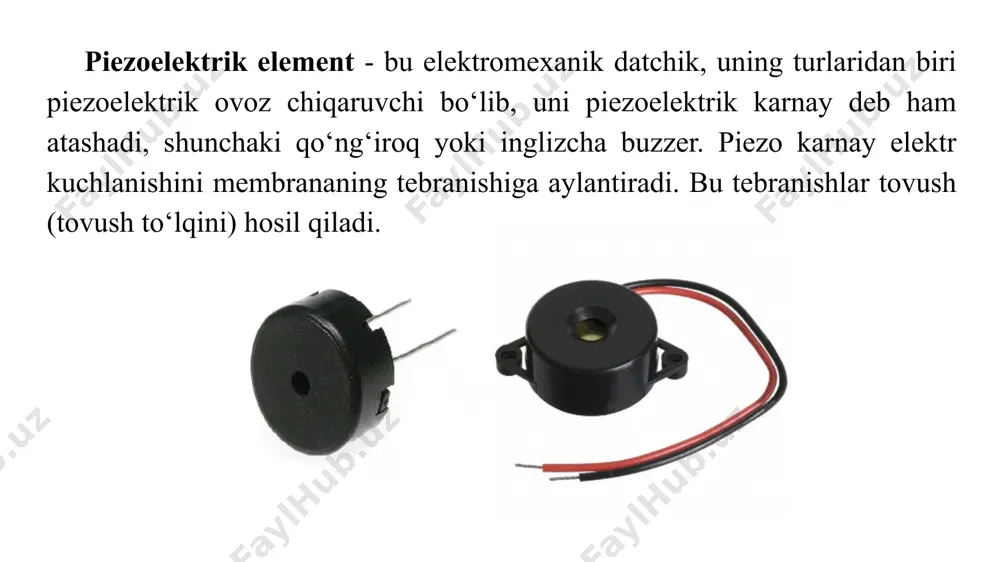

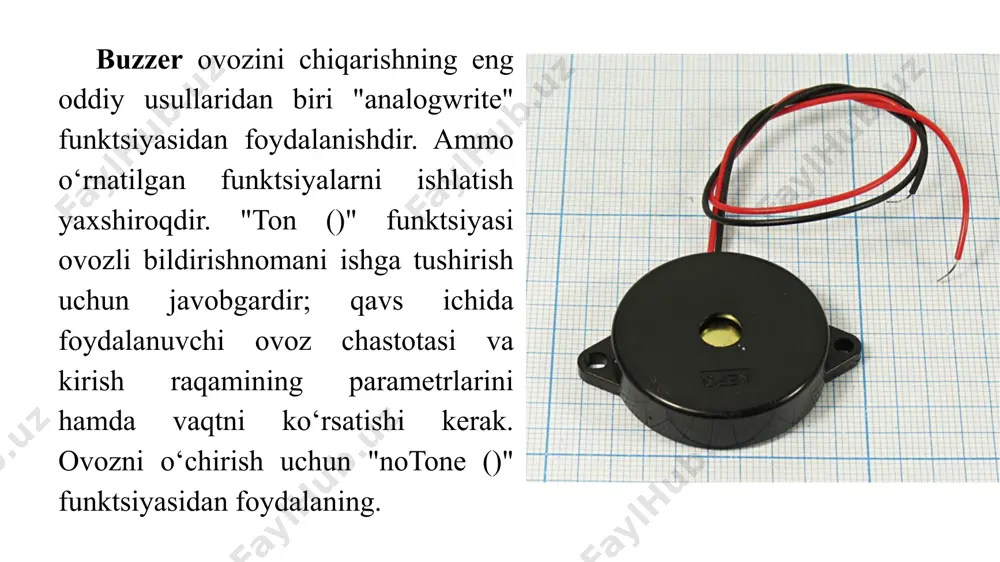

презентация powerpoint axborot boshqarish tizimlarini instrumental vositalari. 11-ma’ruza pezonurlatgich. (buzzer) datchigini boshqarish, tonni o‘zgartirish. reja: pezonurlatgich bilan tanishish. arduinodagi buzzer (piezoelektrik emitent) lar, faol va passiv signal signallari bilan tanishish va undan loyihalarda foydalanish. piezo emitentlarni boshqarishni, ohangni o‘zgartirishni, davomiyligini o‘zgartirishni va loyihalarda ishlatishni o‘rganish. piezoelektrik element - bu elektromexanik datchik, uning turlaridan biri piezoelektrik ovoz chiqaruvchi bo‘lib, uni piezoelektrik karnay deb ham atashadi, shunchaki qo‘ng‘iroq yoki inglizcha buzzer. piezo karnay elektr kuchlanishini membrananing tebranishiga aylantiradi. bu tebranishlar tovush (tovush to‘lqini) hosil qiladi. buzzer ovozini chiqarishning eng oddiy usullaridan biri "analogwrite" funktsiyasidan foydalanishdir. ammo o‘rnatilgan funktsiyalarni ishlatish yaxshiroqdir. "ton ()" funktsiyasi ovozli bildirishnomani ishga tushirish uchun javobgardir; qavs ichida foydalanuvchi ovoz chastotasi va kirish raqamining parametrlarini hamda vaqtni ko‘rsatishi kerak. ovozni o‘chirish uchun "notone ()" funktsiyasidan foydalaning. buzzerning tavsifi va ishlash diagrammasi buzzer, piezo signal - bularning barchasi bitta qurilmaning nomlari. bu modullar ishlashi uchun ovozli signal zarur bo‘lgan qurilmalar …

2 / 18

atsiyalana boshlaydi. bunday holda, kerakli chastotadagi "shovqin" chiqaradigan metall plastinkaga zarbalar bo‘ladi. shuni ham yodda tutish kerakki, signalning ikki turi mavjud: faol va passiv. ularning ishlash printsipi bir xil, lekin faol rejimda tovush chastotasini o‘zgartirishning iloji yo‘q, garchi ovozning o‘zi balandroq bo‘lsa va ulanish osonroq bo‘lsada. faol va passiv buzzer o‘rtasidagi farq faol va passiv signalning asosiy farqi shundaki, faol signal o‘z -o‘zidan ovoz chiqaradi. buning uchun foydalanuvchi uni yoqishi yoki o‘chirishi kerak, boshqacha qilib aytganda, kontaktlarga kuchlanish kiritish yoki quvvatni o‘chirish. boshqa tomondan, passiv buzzer tovush signalining parametrlarini o‘rnatadigan signal manbasini talab qiladi. arduino platasi manba sifatida xizmat qilishi mumkin. faol ovozli signal raqobatchisiga qaraganda balandroq bo‘ladi. faol signal signalining chastotasi 2,5 khz +/- 300 gts. quvvat kuchlanishi 3,5 dan 5 v gacha o‘zgarib turadi. faol piezoelektrik emitent ham afzaldir, chunki eskizda ish jarayoniga ta'sir qiladigan kechikish bilan qo‘shimcha kod bo‘lagini yaratish shart bo‘lmaydi. bundan tashqari, foydalanuvchi oldida qaysi …

3 / 18

erga, qizil simni raqamli pwm piniga ulash lozim. dasturda bitta pin "kirish" sifatida tuzilgan. arduino tugmachadan, rezistordan va datchiklardan kuchlanish bilan ta'minlangan pindagi kuchlanish o‘zgarishini kuzatadi. "kirish" ga kuchlanish har xil qiymatlar bilan ta'minlanadi, tizim faqat ikkita holatni aniq belgilaydi - yuqorida aytilgan 1 va 0 (mantiqiy nol va bir). mantiqiy birlik 2,3-5 v kuchlanishni nazarda tutadi. "chiqish" rejimi arduino chiqishga nol / bir mantiqni qo‘llagan paytdir. agar biz mantiqiy nol rejimini olsak, u holda kuchlanish qiymati shunchalik kichikki, ledni yoqish yetarli emas. modelni yig‘ish uchun bizga quyidagilar kerak: arduino platasi papa-papa simlari piezoelektrik element arduino ide dasturi, uni arduino veb -saytidan yuklab olish mumkin. arduinoga o‘rnatilgan tugmachani led bilan shunday ko‘rinishga ega: qurilmaning to‘g‘ri ishlashi uchun pin raqamini o‘rnatish, uni "chiqish" deb belgilash kerak. analogwrite funktsiyasi pin raqamini va darajasini argument sifatida qabul qiladi, bu uning qiymatini 0 dan 255 gacha o‘zgartiradi. buning sababi shundaki, arduino pwm pinlarida 8 …

4 / 18

s://soltau.ru/index.php/arduino/item/357-how-connect-buzzer 5. http://wiki.amperka.ru/js:buzzer 6. https://maxfad.ru/programmer/osnovy-arduino/579-vynos-mozga-atskij-buzzer-omerzitelnaya-pishchalka-na-arduino-uno.html 7. https://create.arduino.cc/projecthub/suryateja/use-a-buzzer-module-piezo-speaker-using-arduino-uno-89df45 8. https://normative_en_ru.academic.ru/2669/buzzer thank you that you took the time to watch image1.png image2.jpeg image3.png image4.jpeg image5.png image6.png image7.jpeg image8.png image9.jpeg image10.png image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.png image16.png /docprops/thumbnail.jpeg
