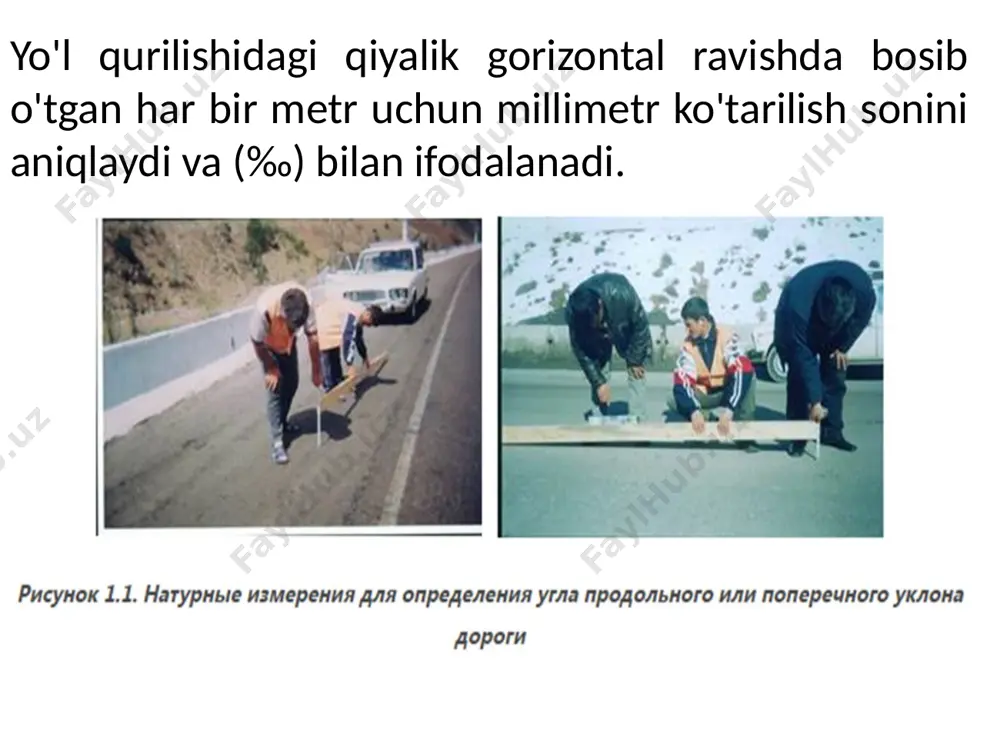

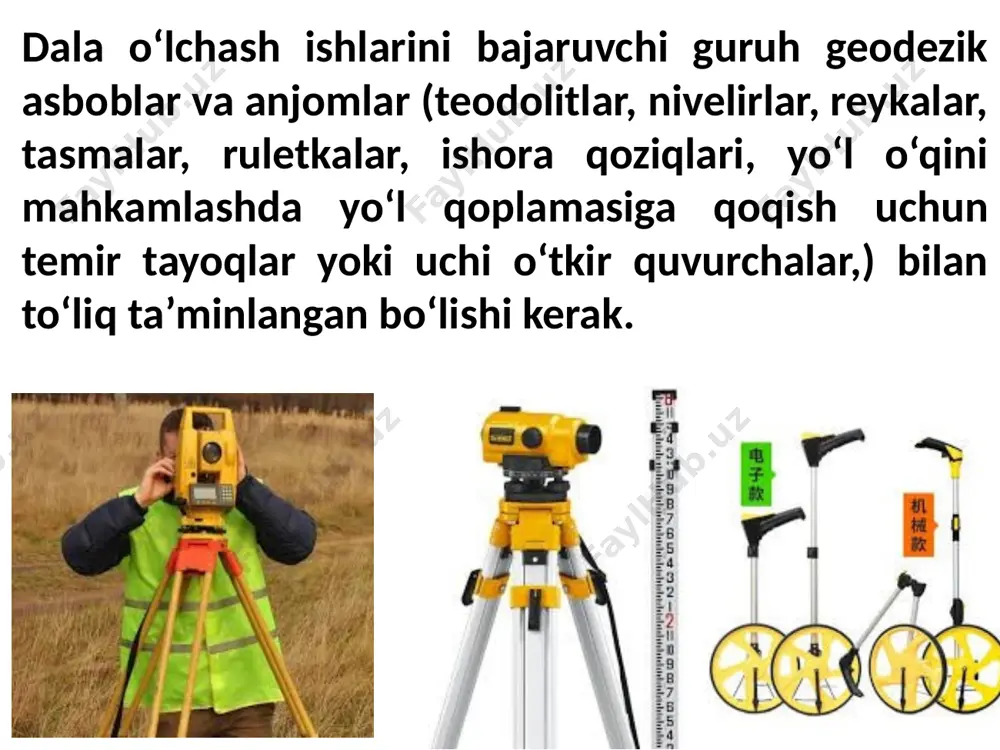

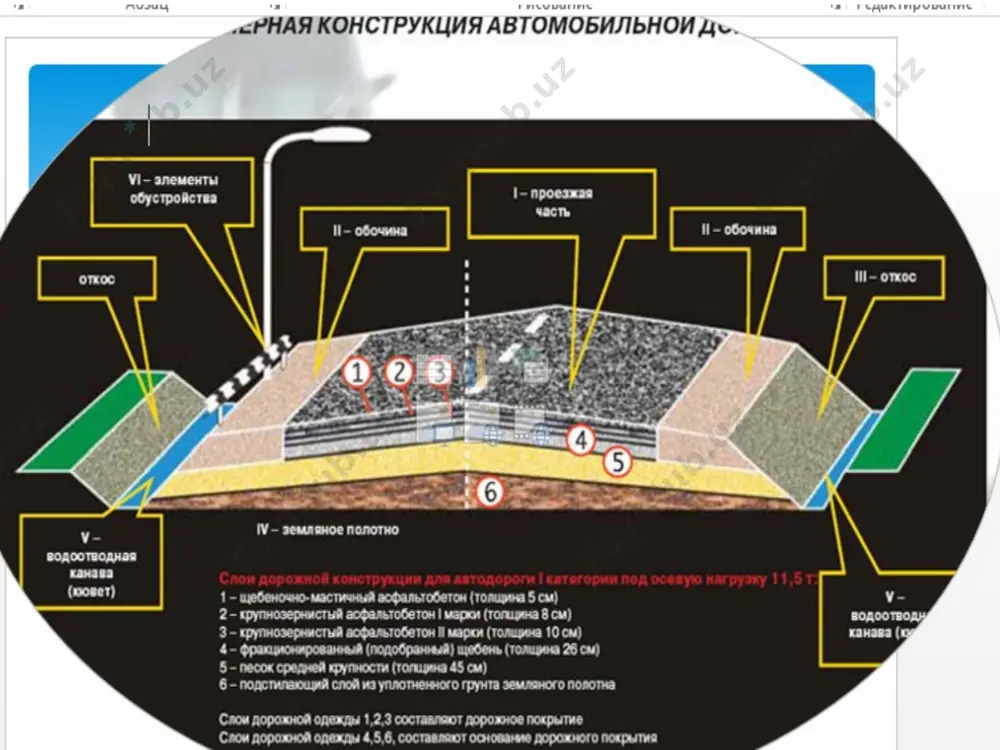

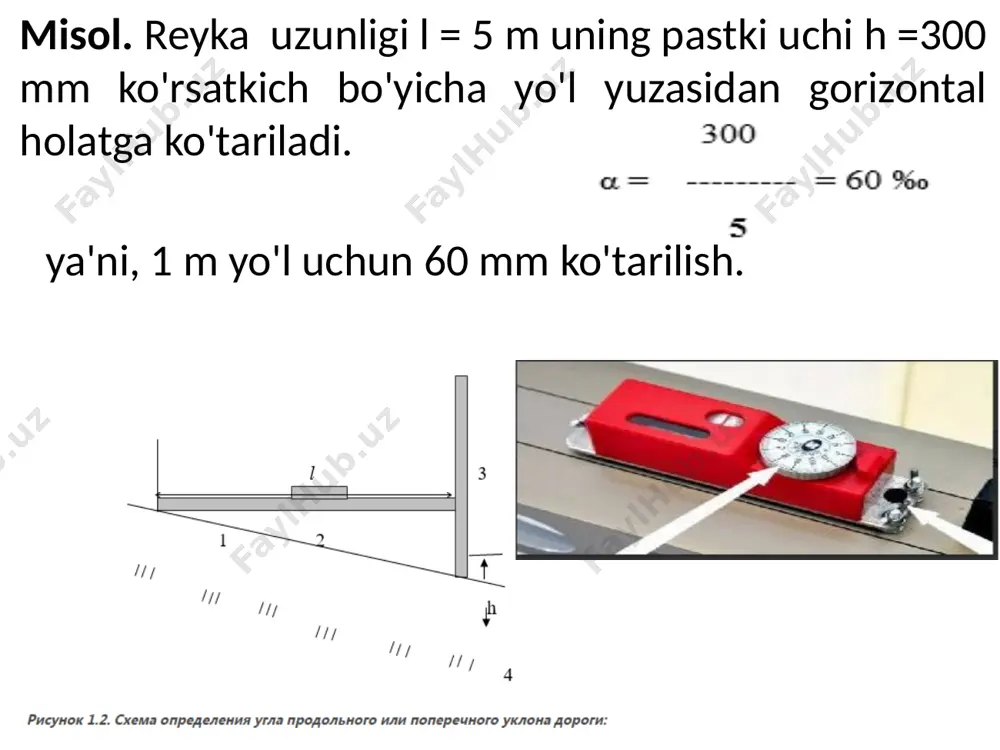

avtomobil yo‘llarining bo’ylama va ko‘ndalang kesim elementlari. автомобил йўлларини геометрик параметрларини ўлчаш. режа avtomobil yo‘llarining geometrik parametrlarini o‘lchash uchun jihozlar. yo‘lni vizual o‘rganish va geometrik parametrlarini baholash. dala o‘lchash ishlarini bajaruvchi guruh geodezik asboblar va anjomlar (teodolitlar, nivelirlar, reykalar, tasmalar, ruletkalar, ishora qoziqlari, yo‘l o‘qini mahkamlashda yo‘l qoplamasiga qoqish uchun temir tayoqlar yoki uchi o‘tkir quvurchalar,) bilan to‘liq ta’minlangan bo‘lishi kerak. yo'l qurilishidagi qiyalik gorizontal ravishda bosib o'tgan har bir metr uchun millimetr ko'tarilish sonini aniqlaydi va (‰) bilan ifodalanadi. misol. reyka uzunligi l = 5 m uning pastki uchi h =300 mm ko'rsatkich bo'yicha yo'l yuzasidan gorizontal holatga ko'tariladi. ya'ni, 1 m yo'l uchun 60 mm ko'tarilish. yo‘l o‘q chizig‘ini tiklash. yo‘l o‘qi tiklanganda yo‘lning to‘g‘ri qismida qoplama o‘qining holatini aniqlash va burchak uchining holatini tiklashdan boshlanadi. yo‘l o‘qini holati quyidagi hollarda tegishli ravishda qayd qilinadi: a) takomillashtirilgan qoplamali yo‘llarda - bo‘yoq bilan; b) o‘tuvchi turdagi qoplamali yo‘llarda - …

2 / 19

amlangan tasmalar yoki mustahkamlangan yo‘l yoqasining chegarasini ko‘z bilan qarab ajratish mumkin bo‘lmagan hollarda, ularning o‘lchamlarini loyihaviy va ijroiya hujjatlari ma’lumotlaridan aniqlanadi. qatnov qism, chetki mustahkamlangan tasma va yo‘l yoqasi kengligini o‘lchash bilan bir vaqtda o‘lchash jurnaliga harakat tasmasining soni, qoplama va yo‘l yoqasi yuzasining turi va holati haqida, shuningdek yo‘lda chiziqli belgilarning mavjudligi haqidagi ma’lumotlar kiritiladi. bo‘ylama qiyaliklarni aniqlash. mavjud yo‘llarda o‘lchash ishlarida ham, xuddi yangi quriladigan yo‘llarni izlashdagidek bo‘ylama nivelirlash «topograf-geodezik ishlarni bajarish qo‘llanma» talablari asosida amalga oshiriladi. bo‘ylama kesimning barcha chiziqlarining singan nuqtalarining balandlik belgilari topilgan bo‘lishi kerak. bo‘ylama kesimning vertikal egri bilan pasaytirilgan singan joylarida bu egrilarning radiuslarini aniqlash uchun egri uzunligi va mavjud yo‘lning bo‘ylama kesimni silliqligiga bog‘liq ravishda har 20-50 m da yo‘l o‘qi bo‘yicha balandlik belgilari nivelirlanadi. kameral ishlab chiqishda bo‘ylama nivelirlash natijalari bo‘yicha o‘lchangan qism yoki yo‘lning bo‘ylama kesimi chiziladi, ko‘tarilishlardan foydalanib bo‘ylama qiyaliklar o‘lchamlari hisoblanadi, bo‘ylama kesim chiziqining singan joyida hisoblar …

3 / 19

i haydovchining qarash chizig‘ining xordasi; 3-egrining ichki qismidagi to‘siq; 4-kuzatuvchining ko‘zi va ko‘rish masofasini sanash nuqtasi. yo‘lni vizual o‘rganish va geometrik parametrlarini baholash. yo‘lning har bir o‘ziga xos uchastkasida, lekin kamida 1 km ga bir marta o‘lchanadi. o‘ziga xos uchastkalariga quyidagilar kiradi: - qatnov qismining eni va yo‘l chetidagi mustahkamlangan tasmalarning eni bir xil bo‘lgan rejadagi to‘g‘ri uchastkalar, yo‘l chetlari tasmalari bo‘lmaganda esa qatnov qismining eni bir xil bo‘lgan yo‘l uchastkalari; - 0-20‰ li bo‘ylama nishablari bo‘lgan gorizontal uchastkalar; - rejadagi egri chiziqlar uchastkalari, egri chiziqlarning radiuslari 200 m dan kam holda; - quvurlar ustida to‘siqlar, parapetlar, 10 m dan kamroq oraliqlar bilan yo‘naltiruvchi ustunchalar o‘rnatilgan joylarda qatnov qismining toraygan uchastkalari. qo‘shimcha harakat tasmalari bo‘lgan ko‘tarilish va tushish uchastkalarida qatnov qismining eni to‘liq enli qo‘shimcha yo‘l tasmaning boshi va oxiri hamda nishabdagi o‘lchanadi. ko‘priklarga (temir yo‘lni kesib o‘tish joylariga) kirish yo‘llarida qatnov qismining eni ikki marta o‘lchanadi: kirish boshlanishigacha qatnov …

4 / 19

avtomobil yo‘llarining geometrik parametrlarini o‘lchash - Page 4

5 / 19

avtomobil yo‘llarining geometrik parametrlarini o‘lchash - Page 5
