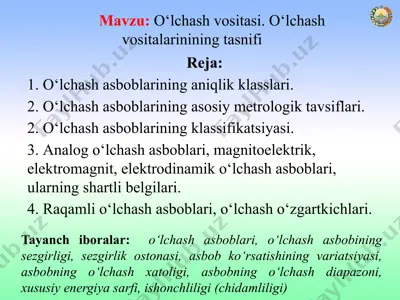

1722077502.pptx ; x / y x / y lim s 0 x d d d d d » = ® ) , ( 1 a a x f w × = o‘lchash vositasi. o‘lchash vositalarinining tasnifi mavzu: o‘lchash vositasi. o‘lchash vositalarinining tasnifi reja: 1. o‘lchash asboblarining aniqlik klasslari. 2. o‘lchash asboblarining asosiy metrologik tavsiflari. 2. o‘lchash asboblarining klassifikatsiyasi. 3. analog o‘lchash asboblari, magnitoelektrik, elektromagnit, elektrodinamik o‘lchash asboblari, ularning shartli belgilari. 4. raqamli o‘lchash asboblari, o‘lchash o‘zgartkichlari. tayanch iboralar: o‘lchash asboblari, o‘lchash asbobining sezgirligi, sezgirlik ostonasi, asbob ko‘rsatishining variatsiyasi, asbobning o‘lchash xatoligi, asbobning o‘lchash diapazoni, xususiy energiya sarfi, ishonchliligi (chidamliligi) adabiyotlar: 1.to‘rayev m.u. yo‘ldashev a.x. va boshqalar standartlashtirish asoslari. t., «barkamol fayz media», 2017. -312 b. 2.nazarbayeva b.a. o‘lchash asboblarini konstruksiyalash (o‘.q) t., «tafakkur avlodi», 2020. -392 b. 3.mamajonov a.a., sattorov m.o., xakimov d.v. o‘lchash usullari va vositalari. t., «nif msh», 2020. -254 b. 4.maxmonov u.a. amirqulov u.o. standartlashtirish, metrologiya va …

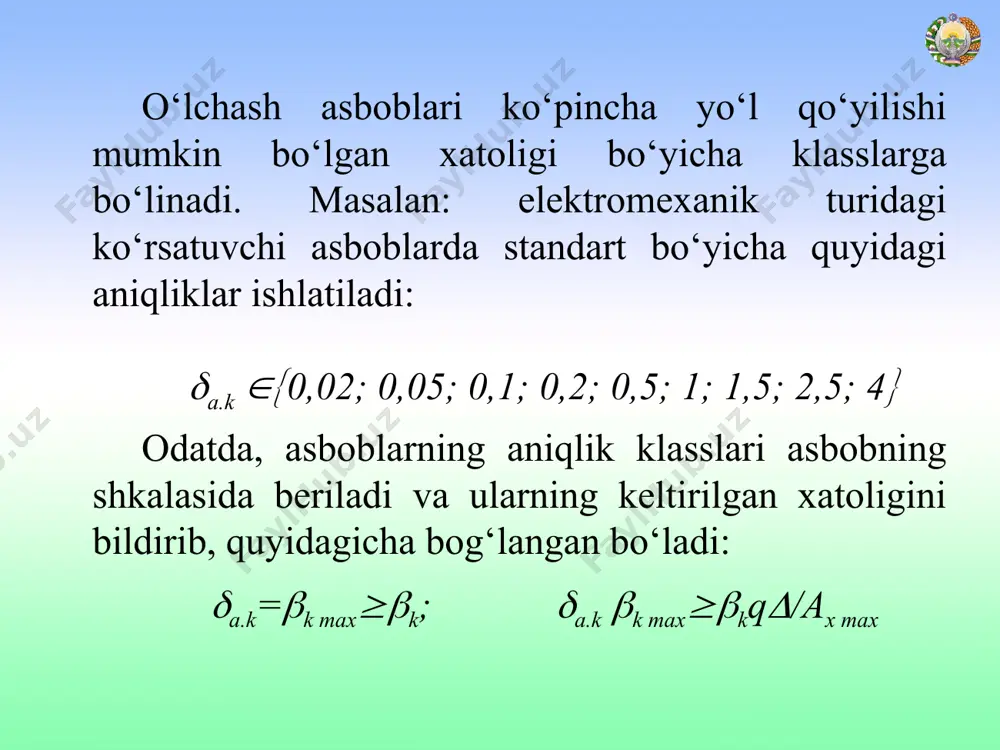

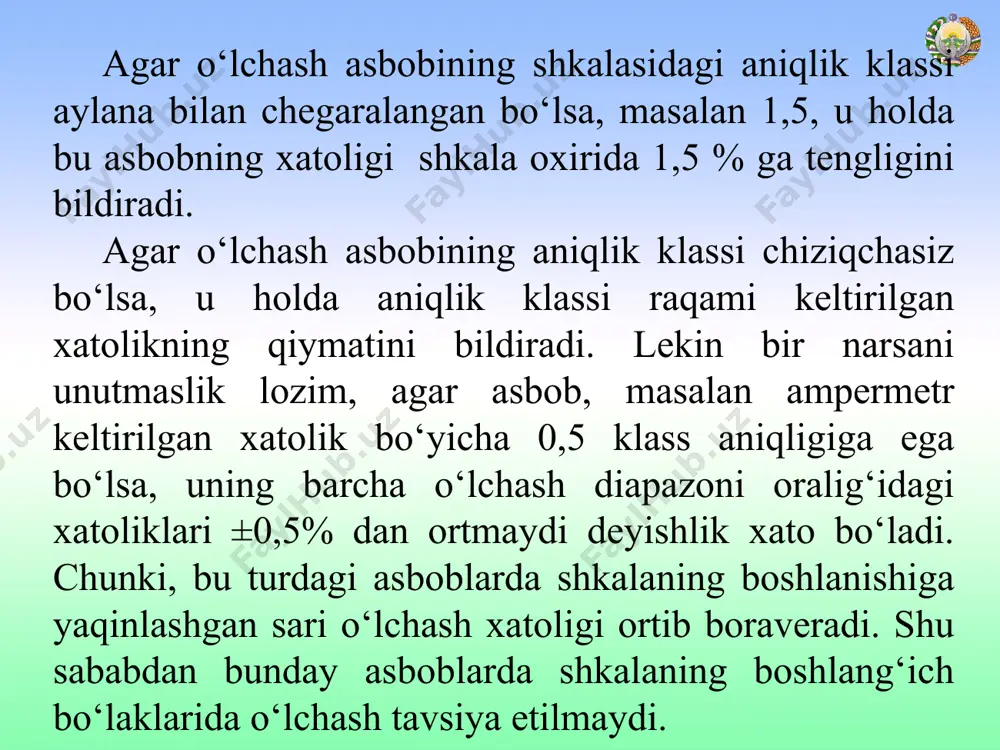

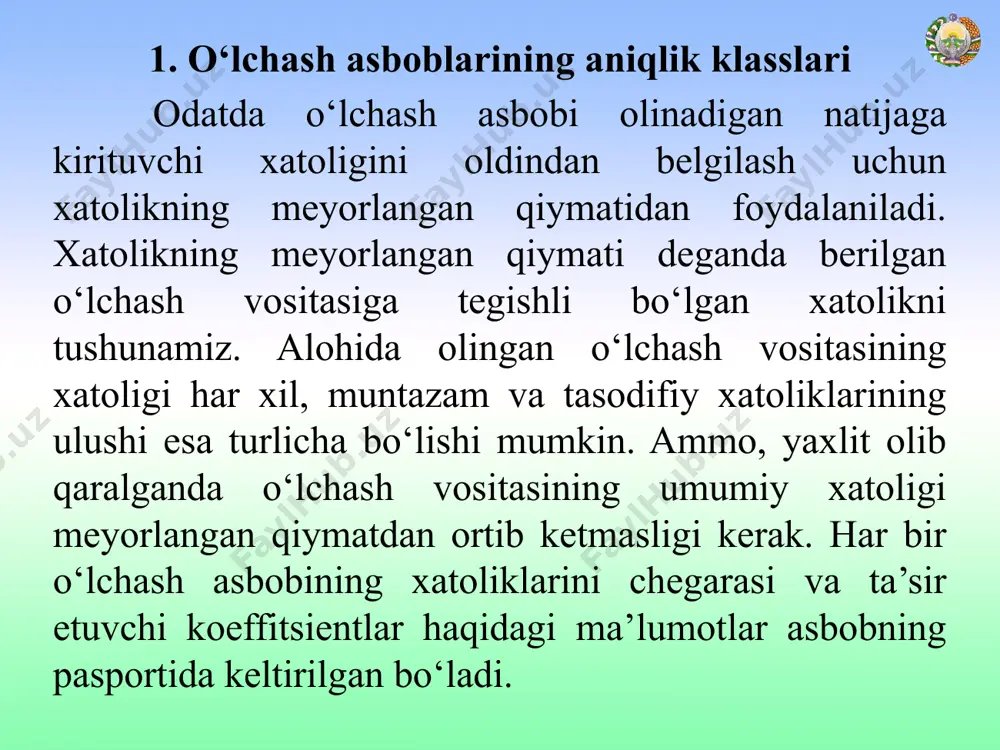

ash vositasining umumiy xatoligi meyorlangan qiymatdan ortib ketmasligi kerak. har bir o‘lchash asbobining xatoliklarini chegarasi va ta’sir etuvchi koeffitsientlar haqidagi ma’lumotlar asbobning pasportida keltirilgan bo‘ladi. o‘lchash asboblari ko‘pincha yo‘l qo‘yilishi mumkin bo‘lgan xatoligi bo‘yicha klasslarga bo‘linadi. masalan: elektromexanik turidagi ko‘rsatuvchi asboblarda standart bo‘yicha quyidagi aniqliklar ishlatiladi: а.k 0,02; 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4 odatda, asboblarning aniqlik klasslari asbobning shkalasida beriladi va ularning keltirilgan xatoligini bildirib, quyidagicha bog‘langan bo‘ladi: а.k=k mахk; а.k k mахkq/ах max agar o‘lchash asbobining shkalasidagi aniqlik klassi aylana bilan chegaralangan bo‘lsa, masalan 1,5, u holda bu asbobning xatoligi shkala oxirida 1,5 % ga tengligini bildiradi. agar o‘lchash asbobining aniqlik klassi chiziqchasiz bo‘lsa, u holda aniqlik klassi raqami keltirilgan xatolikning qiymatini bildiradi. lekin bir narsani unutmaslik lozim, agar asbob, masalan ampermetr keltirilgan xatolik bo‘yicha 0,5 klass aniqligiga ega bo‘lsa, uning barcha o‘lchash diapazoni oralig‘idagi xatoliklari ±0,5% dan ortmaydi deyishlik xato bo‘ladi. chunki, bu turdagi asboblarda …

sh signali orttirmasini, kirish signali orttirmasiga nisbatidan aniqlanadi: bevosita ko‘rsatuvchi asboblar uchun sezgirlik asbob qo‘zg‘aluvchan qismining og‘ish burchagini o‘lchanadigan kattalik bo‘yicha birinchi hosilasi bo‘lib, quyidagicha ifodalanadi: s = d /dx, bu yerda d – asbob qo‘zg‘aluvchan qismining og‘ish burchagi. sezgirlik ostonasi – bu o‘lchanadigan kattalikning shunday eng kichik. (boshlang‘ich) qiymatiki, u o‘lchash asbobining chiqish signalini sezilarli o‘zgarishiga olib keladi. s = хmin/хnоm*100 %, bu yerda, хmin – o‘lchanadigan kaggalikning eng kichik (boshlang‘ich) qiymatidir. asbob ko‘rsatishining variatsiyasi – o‘lchanayotgan kattalikning biror qiymatini, o‘lchash sharoitini o‘zgartirmagan holda, takror o‘lchaganda hosil bo‘ladigan eng katta farqdir va u quyidagicha aniqlanadi (1 – rasm): 1–rasm. asbob ko‘rsatishining variatsiyasi.  = (а0’ – а0”)/ахmах*100 %, bu yerda, аo‘, а0 – o‘lchanayotgan kattalikning (namunaviy asbob yordamida) takror o‘lchashdagi qiymatlari. variatsiya asosan qo‘zg‘aluvchan qismi tayanchga o‘rnatilgan asboblarda ishqalanish hisobiga kelib chiqadi. asbobning o‘lchash xatoligi. bu xatolik sifatida mutlaq xatolik, nisbiy xatolik yoki keltirilgan xatolik berilgan bo‘lishi mumkin. bu …

mobaynida o‘z metrologik xususiyatlarini (ko‘rsatkichlarini) saqlashidir. bu ko‘rsatkichlarni chegaradan chiqib ketishi asbobni layoqatligi pasayib ketganligidan dalolat beradi. o‘lchash asbobining ishonchliligi, odatda, buzilmasdan ishlash ehtimolligi bilan baholanadi va taxminan quyidagicha topiladi:  = n / n um , bu yerda: n – ishonchlilikka sinalgan asboblar soni; num – umumiy (ko‘p seriyali) ishlab chiqarilgan asboblar soni. 3. o‘lchash asboblarining klassifikatsiyasi quyidagi jadvalda hozirda ishlatilib kelinayotgan va chiqarilayotgan o‘lchash asboblarining guruhlari keltirilgan. odatda, o‘lchash asboblarining nomida ushbu guruh va modifikatsiya tartib raqamlari berilgan bo‘ladi. quyidagi sxemada o‘lchash asboblarining klassifikatsiyalanishi ko‘rsatilgan (2 – rasm). 2–rasm. o‘lchash asboblarining klassifikatsiyalanishi. 4. analog o‘lchash asboblari, magnitoelektrik, elektromagnit, elektrodinamik o‘lchash asboblari, ularning shartli belgilari elektromexanik turdagi analogli o‘lchash asboblari. analogli o‘lchash asboblari yoki bevosita ko‘rsatuvchi asboblar elektr o‘lchashlar va umuman o‘lchash texnikasida keng o‘rin olgan asboblardan hisoblanadi. bu turdagi asboblarda ko‘rsatuv qaydnomasi uzluksiz (funktsional) ravishda o‘lchanayotgan kattalik bilan bog‘liqlikda bo‘ladi. bevosita ko‘rsatuvchi elektr o‘lchash asboblari, (xususan elektromexanik asboblari) …

vchan qismining burilish burchagi. yuqoridagi ifodani (1) boshqacha ko‘rinishda yozish mumkin: m = f(x1), ya’ni aylantiruvchi momentni o‘lchanadigan kattalik va asbob qo‘zg‘aluvchan qismining burilish burchagi funktsiyasi deb qarash mumkin. o‘lchash asbobining qo‘zg‘aluvchan qismiga aylantiruvchi momentdan tashqari aks (teskari) ta’sir etuvchi moment ham ta’sir etishi lozim. aks ta’sir etuvchi moment bo‘lmaganda edi, asbobning strelkasi shkalasidan chetga chiqib ketgan bo‘lar edi. aks ta’sir etuvchi moment aylantiruvchi momentga qarama – qarshi yo‘nalgan bo‘lib, qo‘zg‘aluvchan qisminiig burilish burchagi kattalashishi bilan ortishi lozim. aks ta’sir etuvchi moment m aylantiruvchi momentga tenglashguncha (m=m) qo‘zg‘aluvchan qism aylantiruvchi moment ta’siridan buriladi. ko‘p elektr o‘lchash asboblarida aks ta’sir etuvchi moment tortqi, prujina va osmalarning buralishi bilan hosil qilinadi. bunday qurilmada aks ta‘sir etuvchi moment qo‘zg‘aluvchan qismning burilish burchagiga to‘g‘ri proporsional bo‘ladi, ya’ni m = – w,; bu yerda w – tortqi yoki prujinaning materiali va uning o‘lchamlariga bog‘liq bo‘lgan o‘zgarmas kattalik, bu burchagining birligiga 1° yoki 1 radianga mos …
