1 / 22

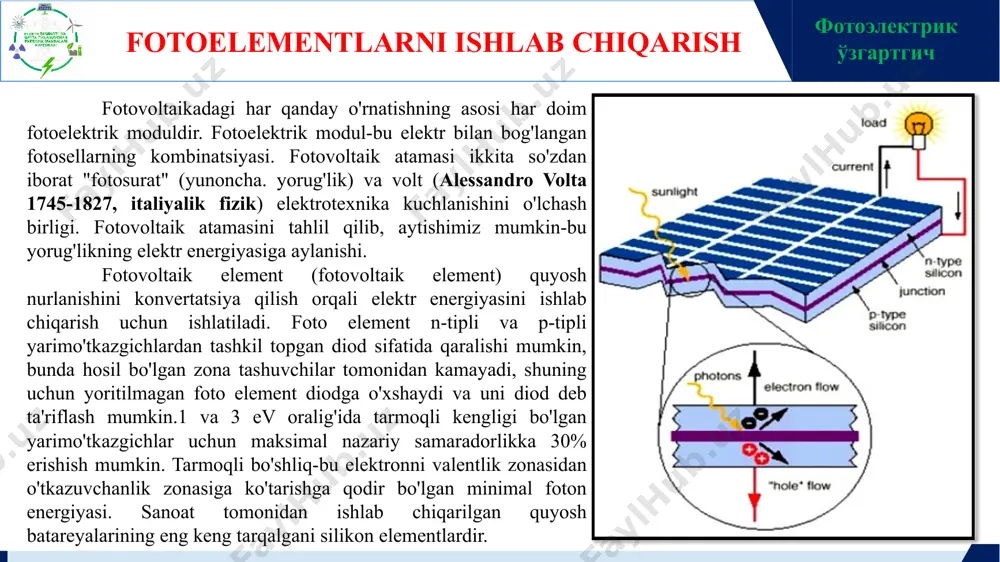

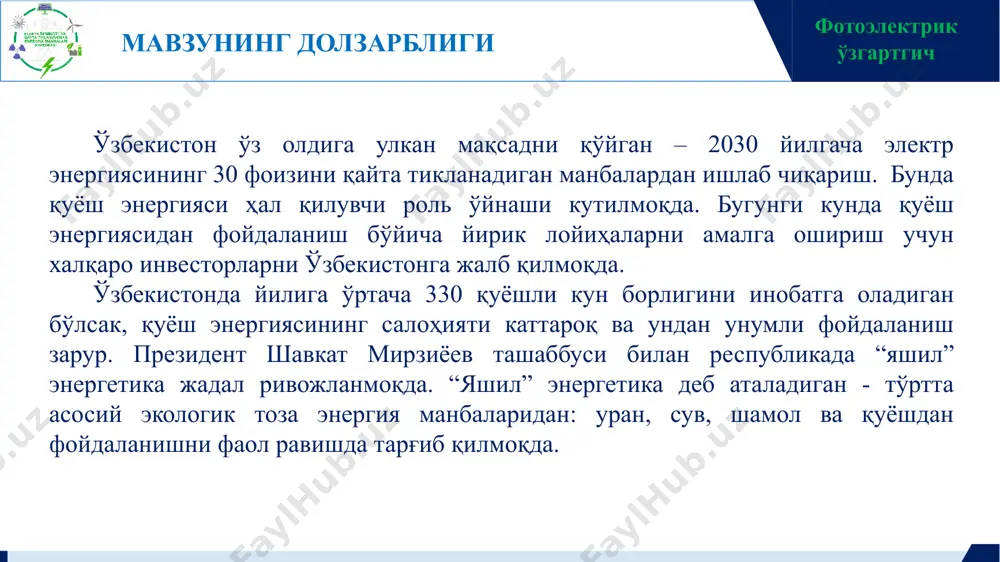

презентация powerpoint фотоэлектрик ўзгартгичлар жўрабек иззатиллаев phd, доцент izzatillaev.jurabek@gmail.com j.izzatillaev@tiiame.uz fotoelementlarni ishlab chiqarish фотоэлектрик ўзгартгич мавзунинг долзарблиги ўзбекистон ўз олдига улкан мақсадни қўйган – 2030 йилгача электр энергиясининг 30 фоизини қайта тикланадиган манбалардан ишлаб чиқариш. бунда қуёш энергияси ҳал қилувчи роль ўйнаши кутилмоқда. бугунги кунда қуёш энергиясидан фойдаланиш бўйича йирик лойиҳаларни амалга ошириш учун халқаро инвесторларни ўзбекистонга жалб қилмоқда. ўзбекистонда йилига ўртача 330 қуёшли кун борлигини инобатга оладиган бўлсак, қуёш энергиясининг салоҳияти каттароқ ва ундан унумли фойдаланиш зарур. президент шавкат мирзиёев ташаббуси билан республикада “яшил” энергетика жадал ривожланмоқда. “яшил” энергетика деб аталадиган - тўртта асосий экологик тоза энергия манбаларидан: уран, сув, шамол ва қуёшдан фойдаланишни фаол равишда тарғиб қилмоқда. фотоэлектрик ўзгартгич fotoelementlarni ishlab chiqarish fotovoltaikadagi har qanday o'rnatishning asosi har doim fotoelektrik moduldir. fotoelektrik modul-bu elektr bilan bog'langan fotosellarning kombinatsiyasi. fotovoltaik atamasi ikkita so'zdan iborat "fotosurat" (yunoncha. yorug'lik) va volt (alessandro volta 1745-1827, italiyalik fizik) elektrotexnika kuchlanishini o'lchash birligi. fotovoltaik …

2 / 22

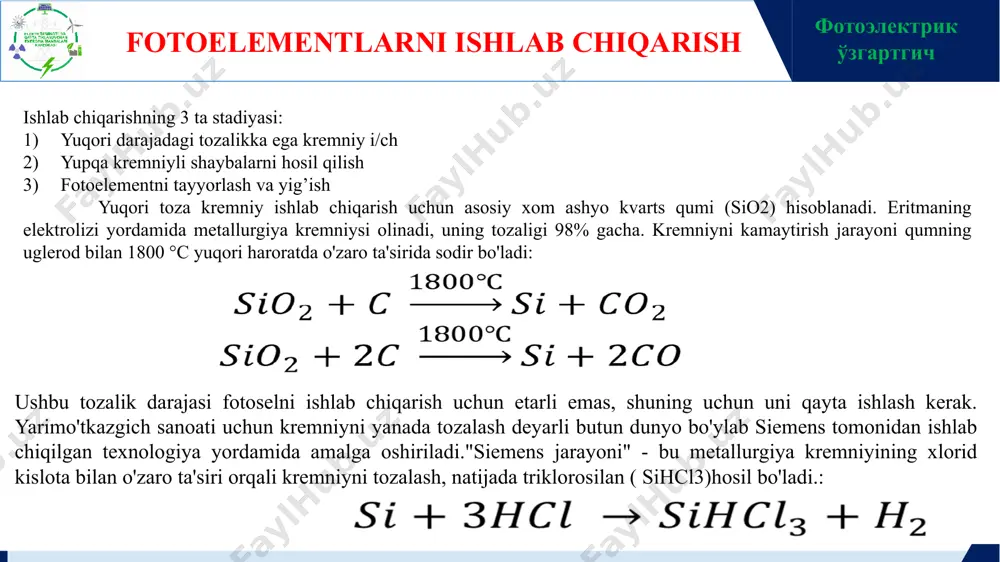

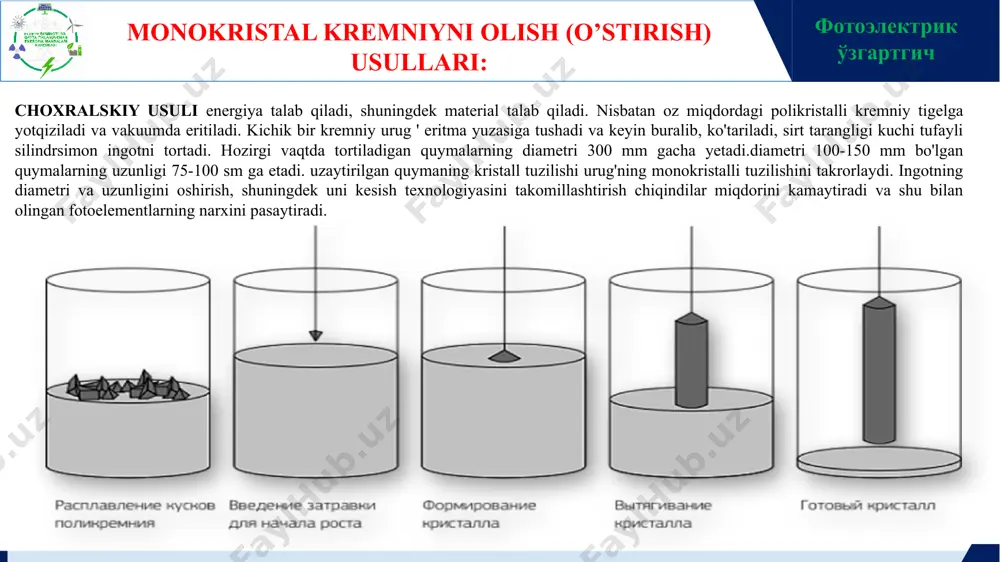

zonasidan o'tkazuvchanlik zonasiga ko'tarishga qodir bo'lgan minimal foton energiyasi. sanoat tomonidan ishlab chiqarilgan quyosh batareyalarining eng keng tarqalgani silikon elementlardir. фотоэлектрик ўзгартгич fotoelementlarni ishlab chiqarish ishlab chiqarishning 3 ta stadiyasi: yuqori darajadagi tozalikka ega kremniy i/ch yupqa kremniyli shaybalarni hosil qilish fotoelementni tayyorlash va yig’ish yuqori toza kremniy ishlab chiqarish uchun asosiy xom ashyo kvarts qumi (sio2) hisoblanadi. eritmaning elektrolizi yordamida metallurgiya kremniysi olinadi, uning tozaligi 98% gacha. kremniyni kamaytirish jarayoni qumning uglerod bilan 1800 °c yuqori haroratda o'zaro ta'sirida sodir bo'ladi: ushbu tozalik darajasi fotoselni ishlab chiqarish uchun etarli emas, shuning uchun uni qayta ishlash kerak. yarimo'tkazgich sanoati uchun kremniyni yanada tozalash deyarli butun dunyo bo'ylab siemens tomonidan ishlab chiqilgan texnologiya yordamida amalga oshiriladi."siemens jarayoni" - bu metallurgiya kremniyining xlorid kislota bilan o'zaro ta'siri orqali kremniyni tozalash, natijada triklorosilan ( sihcl3)hosil bo'ladi.: фотоэлектрик ўзгартгич monokristal kremniyni olish (o’stirish) usullari: choxralskiy usuli energiya talab qiladi, shuningdek material talab qiladi. nisbatan …

3 / 22

– monokristal; 2 – eritilgan zona; 3 – induktor; 4 polikristal si. zonali eritish usuli фотоэлектрик ўзгартгич zafotoelement tuzilishi а) структура солнечного элемента, произведённого методом струйной печати; б) схема энергетического уровня его компонентов в целом, солнечные элементы производятся посредством наложения полупроводникового материала и электродов на какую-либо поверхность при помощи струйного принтера. как органические, так и неорганические солнечные элементы могут быть произведены методом струйной печати. органические солнечные элементы, напечатанные струйным принтером, в основном представляют собой cigs солнечные элементы. как правило, краски состоят из смесей солей металлов (cigs) в случае неорганического солнечного элемента. cigs особенно хорошо подходит для формирования тонкоплёночных солнечных элементов, так как он поглощает свет сильнее, чем традиционный полупроводник, который широко применим в компьютерном производстве — кремний. так, cigs слоем в 1-2 мкм толщиной способен практически так же эффективно поглощать энергию фотонов, как 50-микрометровый слой кремния. фотоэлектрик ўзгартгич http://www.solbat.su/enciklopediya/production/ фотоэлементы готовы к пайке: монтажная шинка напаяна на солнечный элемент: автоматическая …

4 / 22

iga ega invertorning prinsipial sxemasi – ikkita yarim davrli ko’prikli bo’ladi. tiristor – almashlab ulaydigan yarimo’tkazgichli qurilma. фотоэлектрик ўзгартгич enter solar zavodidagi quyosh panellarini yaratish jarayonini фотоэлектрик ўзгартгич konveyer liniyasi birinchi bosqichda robot paletdan 150 ta maxsus temperli oynadan birini oladi, uni konveyer liniyasiga o‘rnatadi va eva-plyonka qatlami bilan qoplaydi, bu bo‘lg‘usi panelni namlik kirishidan himoya qiladi. oyna-plyonka-fotoelement-plyonka-oyna» tamoyili asosidagi ikki tomonlama modul ishlab chiqarmoqdamiz. ushbu panel bir tomonlama panelga qaraganda 30% yuqori ish samaradorligiga ega. 8 soat ichida liniya 155 ta ikki tomonlama panellar yoki 300 ta bir tomonlama panellarni ishlab chiqarishi mumkin. shu vaqtda oyna stringerga o‘tdi — bu yerda robot fotoelementlarni bir-biriga ulaydi. sirt tezda fotoelementlar bilan qoplanadi va robot qirq soniyada yana bir ulashni amalga oshiradi — endi panelda plyus va minus chiqishlar mavjud. keyin mahsulot ustki plyonka bilan qoplanadi va sifat nazorati bo‘yicha mutaxassis unga ishlab chiqarilgan sana va ishlab chiqarish smenasini ko‘rsatadigan noyob seriya …

5 / 22

punkti keladi, bu yerda xodimlar panelning yetarlicha pishirilganligini tekshiradilar va gelning yopishqoqligini aniqlaydilar. agar sinovdan yaxshi o‘tsa, u holda panel vaqt o‘tishi bilan bir-biridan ajrab ketmaydi va kafolat muddati davomida yaxshi xizmat qiladi. фотоэлектрик ўзгартгич akkumulyator (akkumulyatorlar batareyasi) – elektr energiyasini to’plavchi (saqlovchi) qurilma. akkumulyatorlar batareyasi sig’imi (amper·soat, a·s) (ампер∙ час, а ∙ ч) ruxsat etilgan razradlanish darajadi –akkumulator to’liq zaryadining razrayadlash mumkin bo’lgan darajasi. fotovoltaikada ishlatiladigan akkumulyator turlalri: kislota-qo’rg’oshinli batareyalar– elektr energiyasini kimyoviy energiyaga aylantirib energiyani saqlab turadi. energiyasini sarflashda esa aksincha jarayon amalga oshiriladi. фотоэлектрик ўзгартгич кислотно-свинцовая аккумуляторная батарея фотоэлектрик ўзгартгич кислотно-свинцовая аккумуляторная батарея фотоэлектрик ўзгартгич кислотно-свинцовая аккумуляторная батарея gelli akkumulyatorlar – tarkibida kremniyli birikma mavjud bo’lgani uchun elektrolit gel holatida bo’ladi ishqoriy akkumulyatorlar - energiyani rux metalli va marganets dioksidi orasidagi reaktsiyadan oladigan birlamchi akkumulyator turi. фотоэлектрик ўзгартгич fotoeffekt қайта тикланувчи энергия манбалари эътиборингиз учун раҳмат! маърузачи: дилшод қодиров техника фанлари доктори kodirov.dilshod@gmail.com d.kodirov@tiiame.uz image1.png image2.png image3.png …
