transformator podstansiyalari va taqsimlash qurilmalari, ularning tasnifi va sxemalari. kommutatorlar kommutator va podstansiyalarga qanday talablar qo'yiladi tarqatish qurilmalari (ru) - elektr energiyasini qabul qilish va tarqatish uchun xizmat qiladigan va kommutatsiya qurilmalari, birlashtirilgan va ulash avtobuslari, yordamchi qurilmalar (kompressor, akkumulyator va boshqalar), shuningdek, himoya qurilmalari, avtomatlashtirish va o'lchash asboblarini o'z ichiga olgan elektr inshootlari. ochiq qurilmalar mavjud - tashqi kommutator (barcha yoki asosiy jihozlar ochiq havoda joylashgan) va yopiq qurilmalar - ichki kommutator (uskunalar binoda joylashgan). ayniqsa, to'liq kommutatorlarni (kru) eng keng tarqalgan sifatida ajratib ko'rsatish kerak. to'liq taqsimlash moslamasi - bu to'liq yoki qisman yopiq shkaflar yoki bloklardan, ularga o'rnatilgan qurilmalar, himoya va avtomatlashtirish moslamalari va yig'ilgan yoki yig'ish uchun to'liq tayyorlangan jihozlardan iborat. kru ichki va tashqi o'rnatish uchun ham amalga oshiriladi. substansiya - elektr energiyasini aylantirish va taqsimlash uchun xizmat qiluvchi va transformatorlar yoki boshqa energiya konvertorlari, taqsimlash moslamalari, boshqaruv qurilmalari va yordamchi qurilmalardan iborat elektr inshooti. …

2 / 24

) deb ataladi. elektr energiyasini konvertatsiya qilmasdan va o'zgartirmasdan qabul qilish va tarqatish uchun mo'ljallangan nuqta tarqatish punkti (rp) deb ataladi va energiyani to'g'ridan-to'g'ri energiya tizimidan (yoki zavod elektr stantsiyasidan) oladigan tarqatish nuqtasi markaziy tarqatish punkti (crp) deb ataladi. transformator va konvertatsiya qiluvchi podstansiyalar, shuningdek, o'tkazgich qurilmalari to'liq (ktp, kpp) ishlab chiqariladi va etkazib beriladi, yig'iladi yoki yig'ish uchun to'liq tayyorlanadi. ko'pgina sanoat korxonalari uchun elektr ta'minoti manbai, qoida tariqasida, energiya tizimlaridir. faqat ba'zan korxonalar energiyani o'zlarining zavod elektr stantsiyalaridan oladilar. korxona ichida o'z elektr stansiyalaridan energiya ta'minoti va energiyani taqsimlash asosan 6 va 10 kv kuchlanishli generatorlarda amalga oshiriladi. aksariyat korxonalar energiya tizimiga kiruvchi tuman podstansiyalaridan, yuqori kuchlanishli elektr uzatish liniyalari orqali iste’molchi nimstansiyalarida o‘rnatilgan pasaytiruvchi transformatorlar orqali, elektr energiyasini qabul qilish va taqsimlash punktlari (gpp, tsrp, rp va tp) orqali iloji boricha yaqinroqdan oziqlanadi. iste'molchilarga. elektr energiyasini uzatish va taqsimlash sxemasi rasmda ko'rsatilgan. 1. bu korxona va energiya …

3 / 24

a yopiq (zru). ichkarida va to'g'ridan-to'g'ri tashqarida o'rnatish uchun to'liq kommutatorlar (kru) keng qo'llaniladi (krun). ular statsionar va tortib olinadigan versiyalarda ishlab chiqariladi, yig'ilgan holda etkazib beriladi yoki yig'ish uchun to'liq tayyorlanadi. sf6 gazi izolyatsion va kamon o'chiruvchi vosita sifatida ishlatiladigan muhrlangan o'tkazgich qurilmalari gis deb ataladi. to kommutator uskunalari quyidagi talablarga javob beradi: nominal ma'lumotlarga ko'ra, kommutatorning jihozlari oddiy rejimda ham, qisqa tutashuvda ham ish sharoitlarini qondirishi kerak. oddiy sharoitlarda o'tkazgichlarni oqim bilan isitish standartlarda belgilangan qiymatlardan oshmasligi kerak. bu oqim o'tkazuvchi qismlarning ishonchli ishlashini ta'minlaydi va izolyatsiyaning tezlashtirilgan termal qarishini hisobga olmaganda, iqtisodiy jihatdan oqlangan xizmat muddatini kafolatlaydi. qisqa tutashuv rejimida kommutator uskunasi kerakli issiqlik va elektrodinamik qarshilikka ega bo'lishi kerak. uskunaning izolatsiyasi tarmoqning nominal kuchlanishiga mos kelishi va kommutatsiya va atmosferadagi haddan tashqari kuchlanish tufayli ish paytida yuzaga kelishi mumkin bo'lgan kuchlanishning oshishiga bardosh berishi kerak. izolyatsiya qiluvchi inshootlarning ishonchli ishlashining asosiy shartlaridan biri izolyatsiyani toza saqlash …

4 / 24

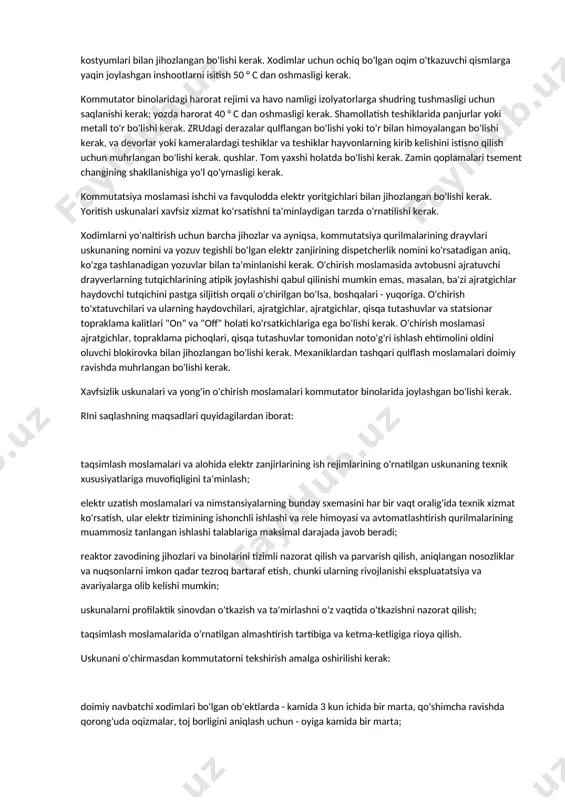

talari - ekranlash kostyumlari bilan jihozlangan bo'lishi kerak. xodimlar uchun ochiq bo'lgan oqim o'tkazuvchi qismlarga yaqin joylashgan inshootlarni isitish 50 ° c dan oshmasligi kerak. kommutator binolaridagi harorat rejimi va havo namligi izolyatorlarga shudring tushmasligi uchun saqlanishi kerak; yozda harorat 40 ° c dan oshmasligi kerak. shamollatish teshiklarida panjurlar yoki metall to'r bo'lishi kerak. zrudagi derazalar qulflangan bo'lishi yoki to'r bilan himoyalangan bo'lishi kerak, va devorlar yoki kameralardagi teshiklar va teshiklar hayvonlarning kirib kelishini istisno qilish uchun muhrlangan bo'lishi kerak. qushlar. tom yaxshi holatda bo'lishi kerak. zamin qoplamalari tsement changining shakllanishiga yo'l qo'ymasligi kerak. kommutatsiya moslamasi ishchi va favqulodda elektr yoritgichlari bilan jihozlangan bo'lishi kerak. yoritish uskunalari xavfsiz xizmat ko'rsatishni ta'minlaydigan tarzda o'rnatilishi kerak. xodimlarni yo'naltirish uchun barcha jihozlar va ayniqsa, kommutatsiya qurilmalarining drayvlari uskunaning nomini va yozuv tegishli bo'lgan elektr zanjirining dispetcherlik nomini ko'rsatadigan aniq, ko'zga tashlanadigan yozuvlar bilan ta'minlanishi kerak. o'chirish moslamasida avtobusni ajratuvchi drayverlarning tutqichlarining atipik joylashishi …

5 / 24

aqlashning maqsadlari quyidagilardan iborat: taqsimlash moslamalari va alohida elektr zanjirlarining ish rejimlarining o'rnatilgan uskunaning texnik xususiyatlariga muvofiqligini ta'minlash; elektr uzatish moslamalari va nimstansiyalarning bunday sxemasini har bir vaqt oralig'ida texnik xizmat ko'rsatish, ular elektr tizimining ishonchli ishlashi va rele himoyasi va avtomatlashtirish qurilmalarining muammosiz tanlangan ishlashi talablariga maksimal darajada javob beradi; reaktor zavodining jihozlari va binolarini tizimli nazorat qilish va parvarish qilish, aniqlangan nosozliklar va nuqsonlarni imkon qadar tezroq bartaraf etish, chunki ularning rivojlanishi ekspluatatsiya va avariyalarga olib kelishi mumkin; uskunalarni profilaktik sinovdan o'tkazish va ta'mirlashni o'z vaqtida o'tkazishni nazorat qilish; taqsimlash moslamalarida o'rnatilgan almashtirish tartibiga va ketma-ketligiga rioya qilish. uskunani o'chirmasdan kommutatorni tekshirish amalga oshirilishi kerak: doimiy navbatchi xodimlari bo'lgan ob'ektlarda - kamida 3 kun ichida bir marta, qo'shimcha ravishda qorong'uda oqizmalar, toj borligini aniqlash uchun - oyiga kamida bir marta; doimiy navbatchiliksiz ob'ektlarda - oyiga kamida bir marta, transformator va taqsimlash punktlarida - kamida 6 oyda bir marta. …
