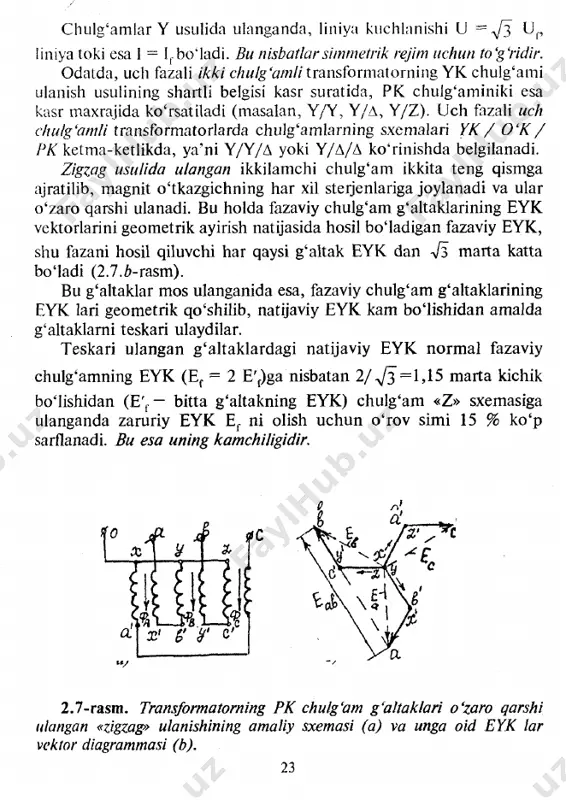

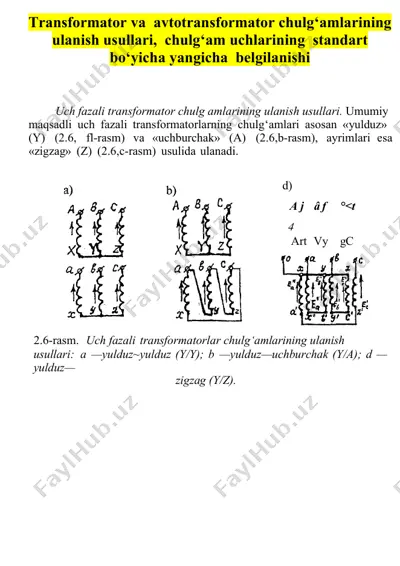

transformator va avtotransformator chulg‘amlarining ulanish usullari, chulg‘am uchlarining standart bo‘yicha yangicha belgilanishi uch fazali transformator chulg amlarining ulanish usullari. umumiy maqsadli uch fazali transformatorlarning chulg‘amlari asosan «yulduz» (y) (2.6, fl-rasm) va «uchburchak» (a) (2.6,b-rasm), ayrimlari esa «zigzag» (z) (2.6,c-rasm) usulida ulanadi. d) a j â f ° -rasm). bu g‘altaklar mos ulanganida esa, fazaviy chulg‘am g‘altaklarining eyk lari geometrik qo‘shilib, natijaviy eyk kam bo‘lishidan amalda g‘altaklami teskari ulaydilar. teskari ulangan g‘altaklardagi natijaviy eyk normal fazaviy chulg‘amning eyk (ef = 2 e'f)ga nisbatan 2/ ^/3 =1,15 marta kichik bodishidan (e'f — bitta g'altakning eyk) chulg'am «z» sxemasiga ulanganda zaruriy eyk ef ni olish uchun o‘rov simi 15 % ko‘p sarflanadi. bu esa uning kamchiligidir. a) b) 2.7-rasm. transformatorning pk chulg'am g ‘altaklari o ‘zaro qarshi ulangan «zigzag» ulanishining amaliy sxemasi (a) va unga oid eyk lar vcktor diagrammasi (b). pk chulg‘ami «z» sxemasiga ulangan transformator quyldagi ijobiy xususiyatlarga ega boladi: 1) …

2 / 7

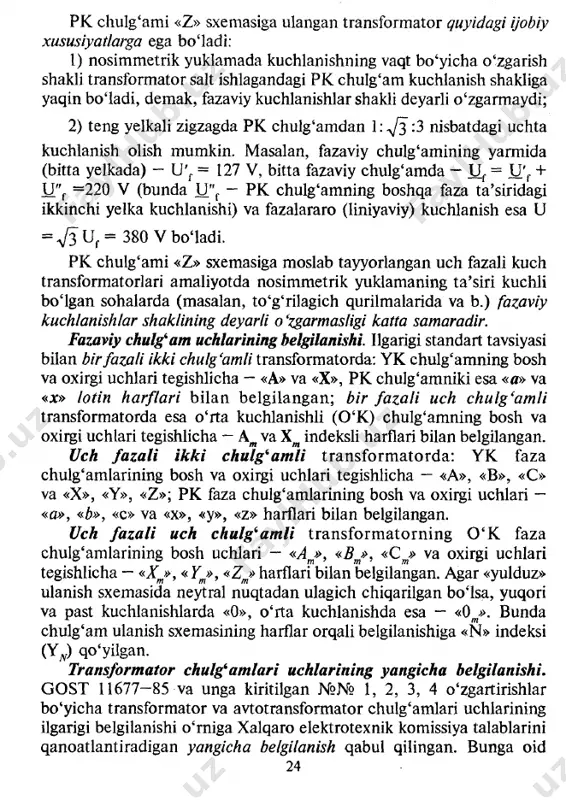

rt tavsiyasi bilan birfazali ikki chulg‘amli transformatorda: yk chulg‘amning bosh va oxirgi uchlari tegishlicha —«a» va «x», pk chulg'amniki esa «a» va «x» lotin harflari bilan belgilangan; bir fazali uch chulg‘amli transformatorda esa o‘rta kuchlanishli (0 ‘k) chulg'amning bosh va oxirgi uchlari tegishlicha —amva xmindeksli harflari bilan belgilangan. uch fazali ikki chulg(amli transformatorda: yk faza chulg‘amlarining bosh va oxirgi uchlari tegishlicha —«a», «b», «c» va «x», «y», «z»; pk faza chulg‘amlarining bosh va oxirgi uchlari — «a», «b», «c» va «x», «y», «z» harflari bilan belgilangan. uch fazali uch chulg^amli transformatorning 0 ‘k faza chulg‘amlarining bosh uchlari — «am», «2?m», «cm» va oxirgi uchlari tegishlicha —«xm», « ym», «zm» harflari bilan belgilangan. agar «yulduz» ulanish sxemasida neytral nuqtadan ulagich chiqarilgan bolsa, yuqori va past kuchlanishlarda «0», o‘rta kuchlanishda esa — «0m». bunda chulg'am ulanish sxemasining harflar orqali belgilanishiga «n» indeksi (y,v) qo‘yilgan. transformator chulgfamlari uchlarining yangicha belgilanishi. gost 11677—85 va …

3 / 7

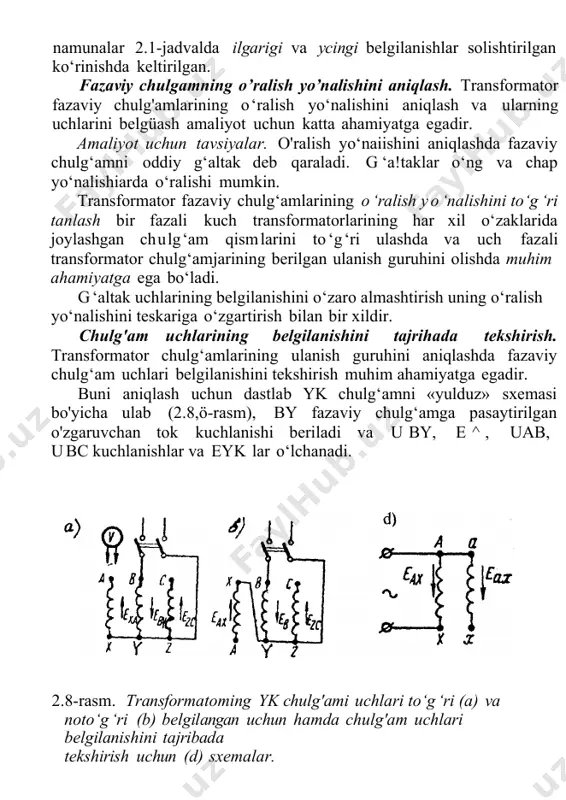

ing o‘ralish yo‘nalishini to‘g ‘ri tanlash bir fazali kuch transformatorlarining har xil o‘zaklarida joylashgan chulg‘am qismlarini to‘g‘ri ulashda va uch fazali transformator chulg‘amjarining berilgan ulanish guruhini olishda muhim ahamiyatga ega bo‘ladi. g‘altak uchlarining belgilanishini o‘zaro almashtirish uning o‘ralish yo‘nalishini teskariga o‘zgartirish bilan bir xildir. chulg'am uchlarining belgilanishini tajrihada tekshirish. transformator chulg‘amlarining ulanish guruhini aniqlashda fazaviy chulg‘am uchlari belgilanishini tekshirish muhim ahamiyatga egadir. buni aniqlash uchun dastlab yk chulg‘amni «yulduz» sxemasi bo'yicha ulab (2.8,ö-rasm), by fazaviy chulg‘amga pasaytirilgan o'zgaruvchan tok kuchlanishi beriladi va u by, e ^ , uab, ubc kuchlanishlar va eyk lar o‘lchanadi. 2.8-rasm. transformatoming yk chulg'ami uchlari to‘g‘ri (a) va noto‘g‘ri (b) belgilangan uchun hamda chulg'am uchlari belgilanishini tajribada tekshirish uchun (d) sxemalar. bu holda magnit o‘tkazgichning chekka o‘zaklaridagi magnit oqim o'ría o‘zak magnit oqimining yarmiga teng, demak, ax va cz fazaviy clnilg‘amlarda hosil bo‘lgan еук miqdor jihatdan o‘rta o‘zakdagi by fazaviy chulg'am eyk ning («kuchlanishi»ning desa ham …

4 / 7

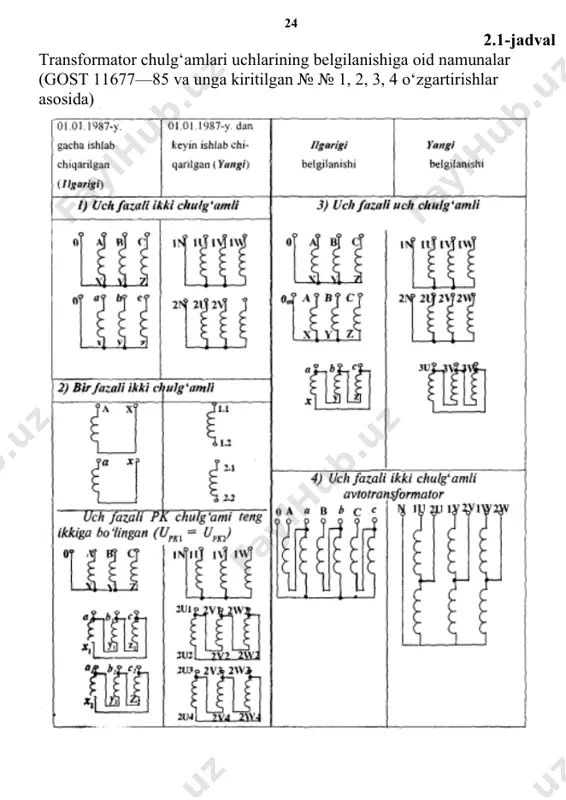

transformator va avtotransformator chulg‘amlari - Page 4

5 / 7

transformator va avtotransformator chulg‘amlari - Page 5
