6 5-мавзу: kuchlanish 110 (220) kv bo‘lgan taqsimlash qurilmalari. режа: 1. куч трансформаторлари ва трансформаторли нимстансия 2. тдтн-16000/110-80у куч трансформаторининг тузилиши 3. комплектланган трансформаторли нимстансия трансформаторларнинг асосий номинал параметрларига: қувват, кучланиш, ток, қисқа туташув кучланиши, салт ишлаш токи, салт ишлаш ва қисқа туташув исрофлари киради. трансформаторларда кучланишнинг ўзгартириш даражасини тавсифловчи трансформатсиялаш коеффлтсиенти кучланишни неча бараваига ўзгартирилганини кўрсатади ва у қуйидагича аниқланади: куч трансформаторлари катта қувватли ўзгарувчан ток электр энергиясини бир кучланишдан иккинчи кучланишга айлантириб берувчи электр қурилмалардир. амалда уч фазали куч трансформаторлари кенг тарқалган, чунки уларда бир фазали учта трансформаторга нисбатан энергия исрофи 12-^15% кичикроқ ва фаол материаллар қўлланиши 20^-25% га камроқдир. битта трансформаторнинг энг катта қуwатини оширишга ҳеч қандай толсиқ боимасада, унинг ог^рлиги, ташқи 0ълчамлари ва ташиб келиш муаммолари билан чекланади. уч фазали куч трансформаторлари 220 кв кучланиш учун қуввати 1000 мв*а гача, 330 кв учун қуввати 250 мв а гача ва 500 кв учун қуввати 1000 мв а …

2 / 5

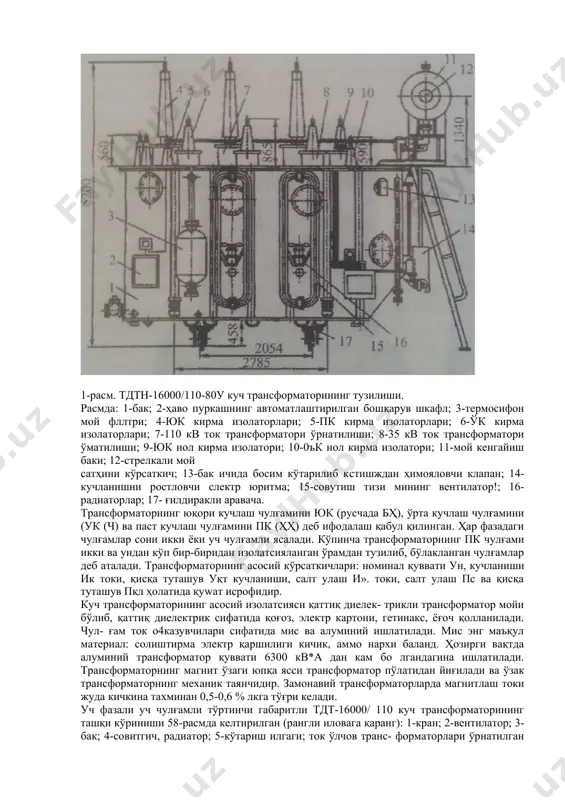

орининг тузилиши расмда келтирилган. 1-расм. тдтн-16000/110-80у куч трансформаторининг тузилиши. расмда: 1-бак; 2-ҳаво пуркашнинг автоматлаштирилган бошқарув шкафл; 3-термосифон мой фллтри; 4-юк кирма изолаторлари; 5-пк кирма изолаторлари; 6-ўк кирма изолаторлари; 7-110 кв ток трансформатори ўрнатилиши; 8-35 кв ток трансформатори ўматилиши; 9-юк нол кирма изолатори; 10-0ък нол кирма изолатори; 11-мой кенгайиш баки; 12-стрелкали мой сатҳини кўрсаткич; 13-бак ичида босим кўтарилиб кcтишждан ҳимояловчи клапан; 14-кучланишни ростловчи cлектр юритма; 15-совутиш тизи мининг вентилатор!; 16-радиаторлар; 17- ғилдиракли аравача. трансформаторнинг юқори кучлаш чулғамини юк (русчада бҳ), ўрта кучлаш чулғамини (ук (ч) ва паст кучлаш чулғамини пк (ҳҳ) деб ифодалаш қабул қилинган. ҳар фазадаги чулғамлар сони икки ёки уч чулғамли ясалади. кўпинча трансформаторнинг пк чулғами икки ва ундан кўп бир-биридан изолатсияланган ўрамдан тузилиб, бўлакланган чулғамлар деб аталади. трансформаторнинг асосий кўрсаткичлари: номинал қуввати ун, кучланиши ик токи, қисқа туташув уқт кучланиши, салт улаш и». токи, салт улаш пс ва қисқа туташув пқл ҳолатида қуwат исрофидир. куч трансформаторининг асосий изолатсияси …

3 / 5

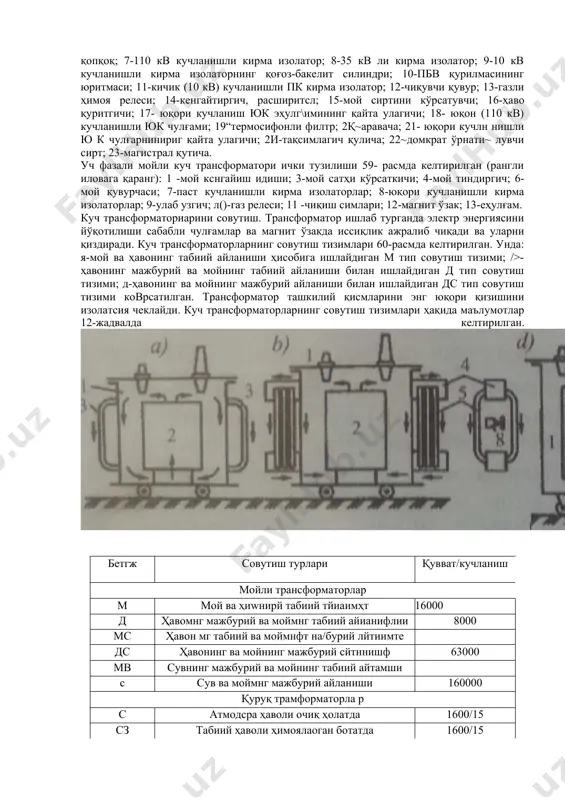

$с- форматорлари ўрнатилган қопқоқ; 7-110 кв кучланишли кирма изолатор; 8-35 кв ли кирма изолатор; 9-10 кв кучланишли кирма изолаторнинг қоғоз-бакелит силиндри; 10-пбв қурилмасининг юритмаси; 11-кичик (10 кв) кучланишли пк кирма изолатор; 12-чиқувчи қувур; 13-газли ҳимоя релеси; 14-кенгайтиргич, расширитcл; 15-мой сиртини кўрсатувчи; 16-ҳаво қуритгичи; 17- юқори кучланиш юк эҳулг\имининг қайта улагичи; 18- юқон (110 кв) кучланишли юк чулғами; 19“термосифонли филтр; 2қ~аравача; 21- юқори кучлн нишли ю к чулғарнинириг қайта улагичи; 2и-тақсимлагич қулича; 22~домкрат ўрнати~ лувчи сирт; 23-магистрал қутича. уч фазали мойли куч трансформатори ички тузилиши 59- расмда келтирилган (рангли иловага қаранг): 1 -мой кcнгайиш идиши; 3-мой сатҳи кўрсаткичи; 4-мой тиндиргич; 6-мой қувурчаси; 7-паст кучланишли кирма изолаторлар; 8-юқори кучланишли кирма изолаторлар; 9-улаб узгич; л()-газ релеси; 11 -чиқиш симлари; 12-магнит ўзак; 13-еҳулғам. куч трансформаториарини совутиш. трансформатор ишлаб турганда электр энергиясини йўқотилиши сабабли чулғамлар ва магнит ўзакда иссиқлик ажралиб чиқади ва уларни қиздиради. куч трансформаторларнинг совутиш тизимлари 60-расмда келтирилган. унда: я-мой ва ҳавонинг табиий …$

4 / 5

$табиий ҳаволи ҳимоялаоган ботатда 1600/15 сг табиий ҳаволи герметик ёпиc| ҳолатда 1600/15 сд ҳавом пуфл&ш ҳолатида 1600/15 ёнмайдигаа суюқ диелектрикли тунформатортир н ён мас диcиектрик билан табиий ҳолатда нд ёнмас дидекмкм пуфлаш ҳолатида куч трансформаторлининг изолатсияси куч трансформатор изолатсияси ташқи ва ички изолатсиядан ташкил топади. ташқи изолатсияга кирма изолаторлар орасидаги ҳаво оралиг и, кирма билан бак орасидаги ҳаво, кирмаламинг чинни сирти бўйлаб изолатсияси киради. ички изолатсияга бак ичидагт изолатсия оралиқлари, чулғамлар изолатсияси; кирманинг мой ичидаги қисми ва бошқалар. ички изолатсия асосий ва бўйиама изолатсияга бўиинади. асосий изолатсия чулғамлар орасидаги изолатсия, чулғамлар билан магнит ўзаги ораси изолатсияси, фазалар орасидаги изолатсия ва ташқи чулғам ғалтаги билан бак орасидаги изолатсиядан ташкил топади, у кўпинча қоғоз~ мойдан ясалади ва то\сиқ!и бажарилади. бўйлама изолатсия қоғоз қатламларини ўрам симиан устига жойлаштирилади. трансформатор изолатсияси орасидан мой ўтиб совутиши назарда тутилади. 61 э-расмда а) 35 кв кучланишли ва б) 110 кв кучла- нишли куч трансформаторининг изолатсияси кўрсатилган. 35 …$

5 / 5

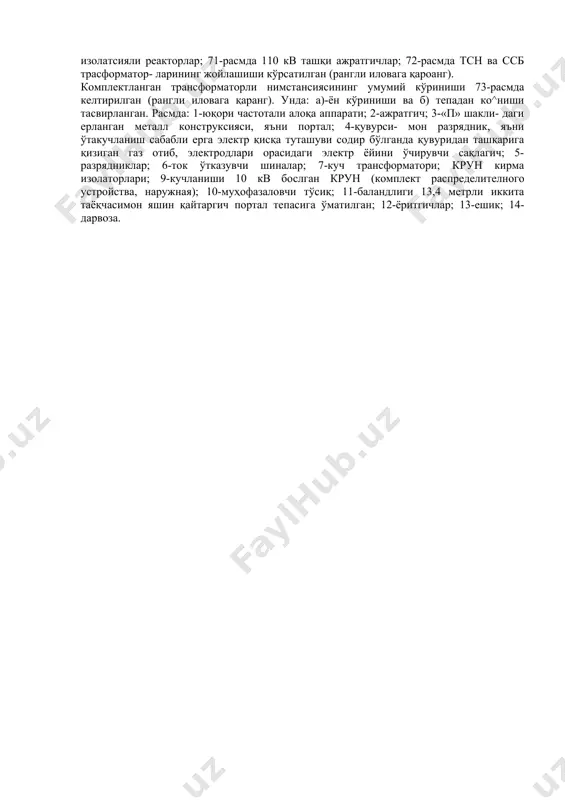

сформатори 63-расмда (рангли иловага қаранг) ва ссб тизими трансформатори 64-расмда келтирилган (рангли иловага қаранг). тортувчи нимстансиянинг баъзи юқори кучланишли ускуналари рангли иловадаги қуйидаги расмларда келтирилган: 65-расм, 66-расм, 67-расм ва 68-расмларда 110 кв ташқи ўчиигичлар; 69-расмда атмосферадаги осма 110 кв реактор ва 70-расмда полимер изолатсияли реакторлар; 71-расмда 110 кв ташқи ажратгичлар; 72-расмда тсн ва ссб трасформатор- ларининг жойлашиши кўрсатилган (рангли иловага қароанг). комплектланган трансформаторли нимстансиясининг умумий кўриниши 73-расмда келтирилган (рангли иловага қаранг). унда: а)-ён кўриниши ва б) тепадан ко^ниши тасвирланган. расмда: 1-юқори частотали алоқа аппарати; 2-ажратгич; 3-«п» шакли- даги ерланган металл конструксияси, яъни портал; 4-қувурси- мон разрядник, яъни ўтакучланиш сабабли ерга электр қисқа туташуви содир бўлганда қувуридан ташқарига қизиган газ отиб, электродлари орасидаги электр ёйини ўчирувчи сақлагич; 5-разрядниклар; 6-ток ўтказувчи шиналар; 7-куч трансформатори; крун кирма изолаторлари; 9-кучланиши 10 кв боcлган крун (комплект распределителного устройства, наружная); 10-муҳофазаловчи тўсиқ; 11-баландлиги 13,4 метрли иккита таёқчасимон яшин қайтаргич портал тепасига ўматилган; 12-ёритгичлар; 13-ешик; 14-дарвоза. fsss
