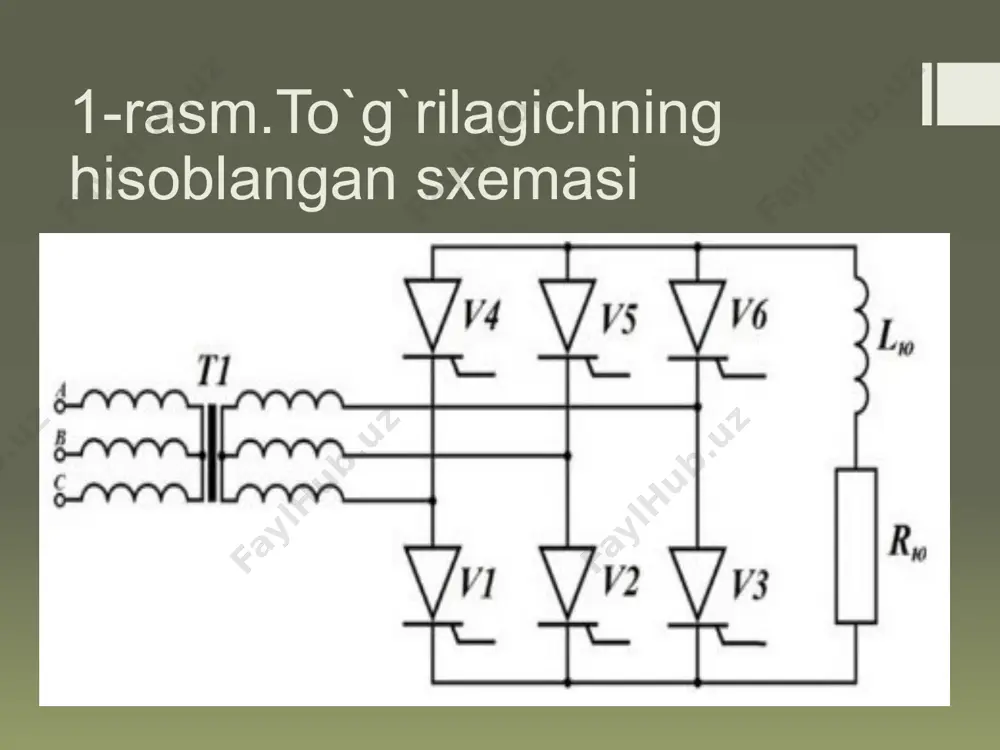

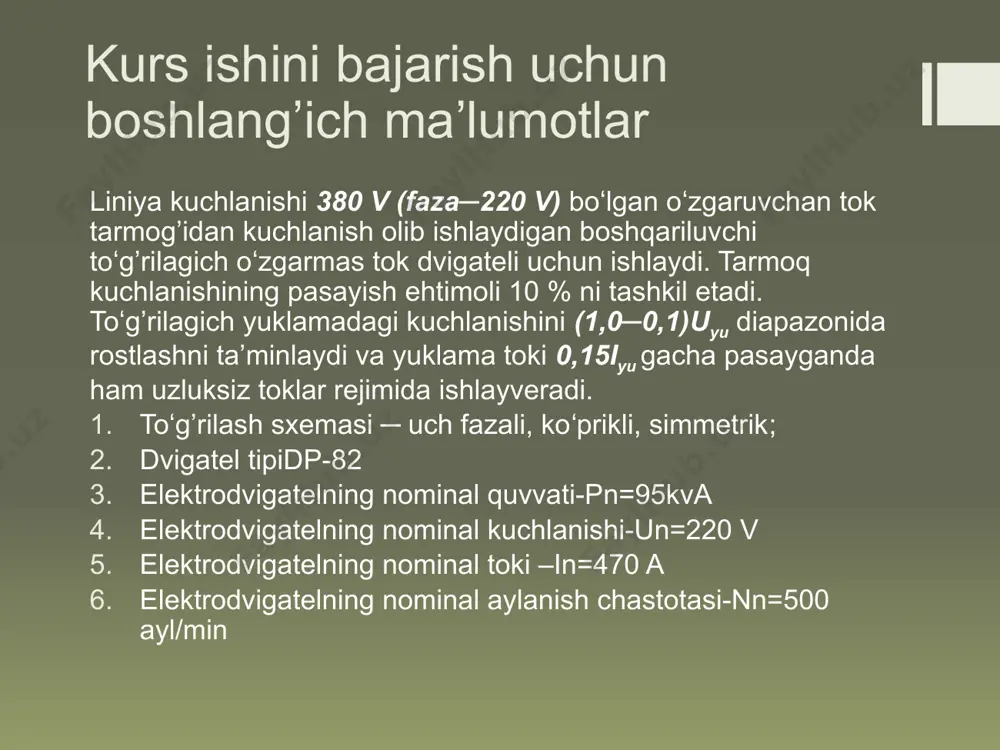

andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi olimov ulugbekning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasin fanidan kurs ishi andijon mashinasozlik instituti elektro texnika fakulteti eee yo`nalishi k-91-21 guruh talabasi qodirova zamiraxonning elektr mexanik tizimlarni apparatlari,elementlari va o`zgartgich texnikasi fanidan kurs ishi kurs ishini bajarish uchun boshlang’ich ma’lumotlar liniya kuchlanishi 380 v (faza─220 v) boʻlgan oʻzgaruvchan tok tarmog’idan kuchlanish olib ishlaydigan boshqariluvchi toʻg’rilagich oʻzgarmas tok dvigateli uchun ishlaydi. tarmoq kuchlanishining pasayish ehtimoli 10 % ni tashkil etadi. toʻg’rilagich yuklamadagi kuchlanishini (1,0─0,1)uyu diapazonida rostlashni ta’minlaydi va yuklama toki 0,15iyu gacha pasayganda ham uzluksiz toklar rejimida ishlayveradi. toʻg’rilash sxemasi ─ uch fazali, koʻprikli, simmetrik; dvigatel tipidp-82 elektrodvigatelning nominal quvvati-pn=95kva elektrodvigatelning nominal kuchlanishi-un=220 v elektrodvigatelning nominal toki –in=470 a elektrodvigatelning nominal aylanish chastotasi-nn=500 ayl/min 1-rasm.to`g`rilagichning hisoblangan sxemasi yuklama zanjiri parametrlari oʻzgarmas tok dvigateli uchun uning yakorь zanjiri aktiv qarshiligi ─ ryaz. yakorь chulg’ami qarshiligi rya, qoʻshimcha qutblar qarshiligi rqq …

2 / 13

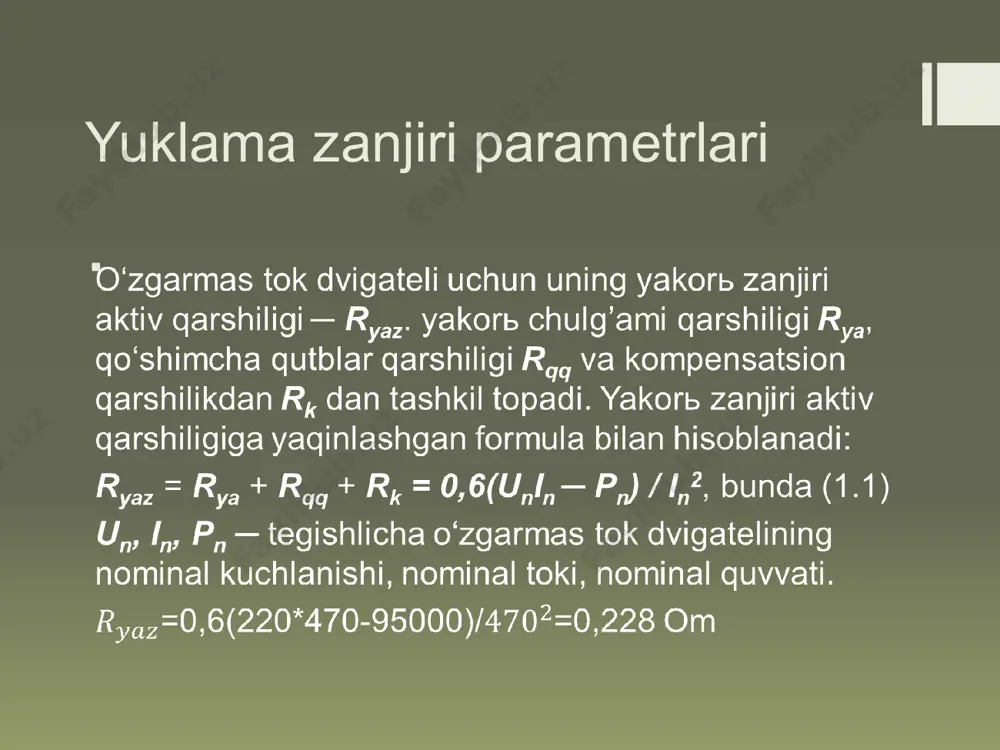

a) transformatorning gabarit quvvati quyidagi ifoda bilan aniqlanadi. st = ks kvu2 id 10 ─ 3, bunda (2.4) ks=1,045 ─ uch fazali koʻprikli simmetrik sxema uchun transformatorning namunali quvvati. st=1,045∙2,34∙108,1∙470∙10─3=124.238 kva moslashtiruvchi transformatorni tanlash va tekshirish quyidagi shartlarga mos keladigan uch fazali transformatorni tanlaymiz: 1) sht ≥ st, st = 124,238 (kva); 2) u1yu = usl, usl = 380 (v); 3) u2h ≥√3u2f, √3u2f=√3108,1=187,234 (v); 4) i2h ≥ i2f, bunda sht ─ transformatorning nominal quvvati; u1yu ─ birlamchi chulg’am kuchlanishi; usl ─ liniya kuchlanishi; u2yu ─ ikkilamchi chulg’am kuchlanishi; u2f─ faza kuchlanishi; i2h ─ ikkilamchi chulg’am toki; tmг-10 tipidagi transformatorni tanlaymiz, uning texnik malumotlari: sht=160kva, u1yu=380 v, u2h=220 v, δrxx=450vt – salt yurish isroflari, δrqt=2600 vt – qisqa tutashuv isroflari, uqt=4,89% ─ qisqa tutashuv kuchlanishi, isyu=5% ─ salt yurish toki. transformatorning ikkilamchi chulg’amidagi nominal tok quyidagi formula bilan hisoblanadi: i2n=e·snt·10^3/m2·u2n,(2.5)bunda m2=3─ikkilamchi chulg’am fazalari soni, ksx=√3 uch fazali sxemalar uchun sxema …

3 / 13

abiiy sovutilishida k0=2…4), kiw=0.5…0,8 ─ ishchi tok boʻyicha zahira koeffitsienti, k0=3, kiw=0,6 miqdorlarida qabul qilamiz. o2==0,014 rt==0,004 eo==1,72 iv tokining oʻrtacha qiymati va ishchi kuchlanish uobr.m amplitudasi faza ventili uchun quyidagicha aniqlanadi: 9 endi tiristorning ishchi kuchlanish boʻyicha ventil sinfini tanlaymiz. u quyidagi formula orqali aniqlanadi: uobr m/kuw =309,10/0,6=515,16v kuw – ishchi kuchlanish boʻyicha zahira koeffitsienti, kuw =0,5…0,8, kuw =0,6-ni tanlaymiz. berilgan tok va kuchlanishlar orqali tiristorning t253-1250 tipini tanlaymiz uning nominal toki 40a…63a gacha sovutgichi esa 0231 tipini belgilaymiz. tiristor va sovutgichning birgalikdagi parametrlari quyidagilardan iborat. ─ kuchlanish boʻsag’asi (porog) u0=0,9v ─ oʻtishning maksimal harorati tp.max=125 0 s ─ differentsial qarshilik rd=0,20.10-3 om ─ oʻtish-muhitning bir me’yorga tushgan issiqlik qarshiligi rt.p.s=0,150s/vt ─ takrorlanmaydigan zarbali toʻg’ri tok iud = 2800a ─ tok oʻsishining kritik tezligi ikrit=200*106 a/s ─ takrorlanuvchi impulьsli teskari tok iobr.p=0,005a ─ takrorlanuvchi impulьsli teskari kuchlanish uobr.p=600 v. a3748m-ni shartlar boʻyicha tekshiramiz: uaao1=380 b ≥uc=380b ─ shart bajariladi, …

4 / 13

l uchun moslashuvchan transformator tmг-10 taransformatori o’zgartgich ventil bo’lgan tiristor t253-1250tipli ularning himoyasi uchun avtomatlar o’zgaruvchan tok zanjiri uchun a3748m va o’zgarmas tok zanjiri uchun a3748mlarni tanladik kurs ishi davomida berilgan vazifalar to’la qonli qanoatlantirildi.tanlangan qurilmalar berilgan shartlar bo’yicha bajarildi, 1. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarining elektr jihozlari ─ t.: «ilm ziyo», 2006. ─ 185 b. 2. valeriy vodovozov «introduktion» to power enginering, ist edition bookboon. london, 2010. ─ 112 p. 3. vodovozov v. electric drive systems and operation bookboon. london, 2011. ─ 113 p. 4. хошимов о.о., имомназаров а.т. электромеханик қурилма ва мажмуаларнинг элементлари. ─ т.: «ўажбнт» маркази. 2003. ─ 124 б. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ т.: «ta’lim», 2009. ─ 155 b. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png /docprops/thumbnail.jpeg
