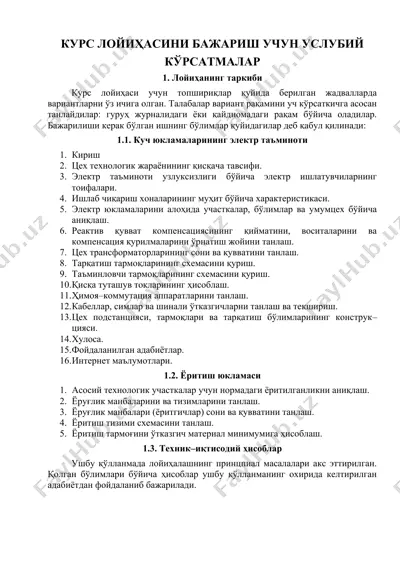

мап курс лойиҳасини бажариш учун услубий кўрсатмалар 1. лойиҳанинг таркиби курс лойиҳаси учун топшириқлар қуйида берилган жадвалларда вариантларни ўз ичига олган. талабалар вариант рақамини уч кўрсаткичга асосан танлайдилар: гуруҳ журналидаги ёки қайдномадаги рақам бўйича оладилар. бажарилиши керак бўлган ишнинг бўлимлар қуйидагилар деб қабул қилинади: 1.1. куч юкламаларининг электр таъминоти 1. кириш 2. цех технологик жараёнининг қисқача тавсифи. 3. электр таъминоти узлуксизлиги бўйича электр ишлатувчиларнинг тоифалари. 4. ишлаб чиқариш хоналарининг муҳит бўйича характеристикаси. 5. электр юкламаларини алоҳида участкалар, бўлимлар ва умумцех бўйича аниқлаш. 6. реактив қувват компенсациясининг қийматини, воситаларини ва компенсация қурилмаларини ўрнатиш жойини танлаш. 7. цех трансформаторларининг сони ва қувватини танлаш. 8. тарқатиш тармоқларининг схемасини қуриш. 9. таъминловчи тармоқларининг схемасини қуриш. 10. қисқа туташув токларининг ҳисоблаш. 11. ҳимоя–коммутация аппаратларини танлаш. 12. кабеллар, симлар ва шинали ўтказгичларни танлаш ва текшириш. 13. цех подстанцияси, тармоқлари ва тарқатиш бўлимларининг конструк–цияси. 14. хулоса. 15. фойдаланилган адабиётлар. 16. интернет маълумотлари. 1.2. ёритиш юкламаси 1. асосий …

2 / 14

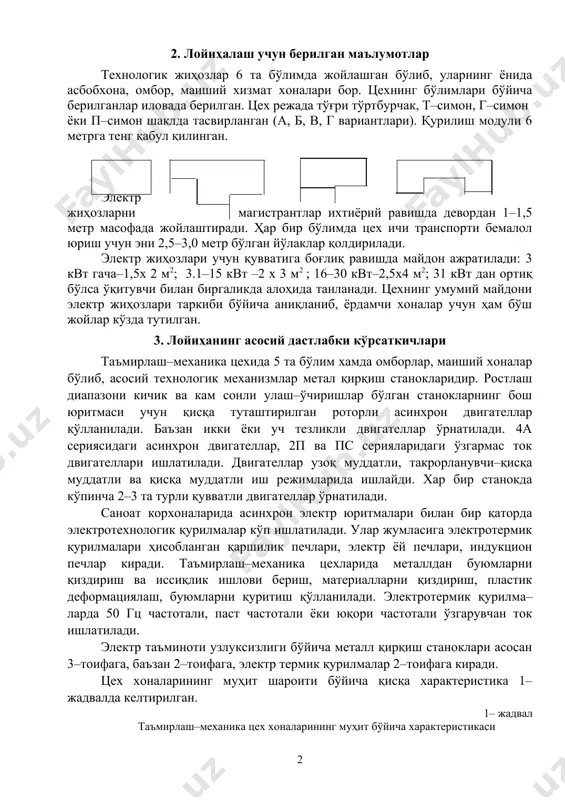

, в, г вариантлари). қурилиш модули 6 метрга тенг қабул қилинган. электр жиҳозларни магистрантлар ихтиёрий равишда девордан 1–1,5 метр масофада жойлаштиради. ҳар бир бўлимда цех ичи транспорти бемалол юриш учун эни 2,5–3,0 метр бўлган йўлаклар қолдирилади. электр жиҳозлари учун қувватига боғлиқ равишда майдон ажратилади: 3 квт гача–1,5х 2 м2; 3.1–15 квт –2 х 3 м2 ; 16–30 квт–2,5х4 м2; 31 квт дан ортиқ бўлса ўқитувчи билан биргаликда алоҳида танланади. цехнинг умумий майдони электр жиҳозлари таркиби бўйича аниқланиб, ёрдамчи хоналар учун ҳам бўш жойлар кўзда тутилган. 3. лойиҳанинг асосий дастлабки кўрсаткичлари таъмирлаш–механика цехида 5 та бўлим хамда омборлар, маиший хоналар бўлиб, асосий технологик механизмлар метал қирқиш станокларидир. ростлаш диапазони кичик ва кам сонли улаш–ўчиришлар бўлган станокларнинг бош юритмаси учун қисқа туташтирилган роторли асинхрон двигателлар қўлланилади. баъзан икки ёки уч тезликли двигателлар ўрнатилади. 4а сериясидаги асинхрон двигателлар, 2п ва пс серияларидаги ўзгармас ток двигателлари ишлатилади. двигателлар узоқ муддатли, такрорланувчи–қисқа муддатли ва қисқа …

3 / 14

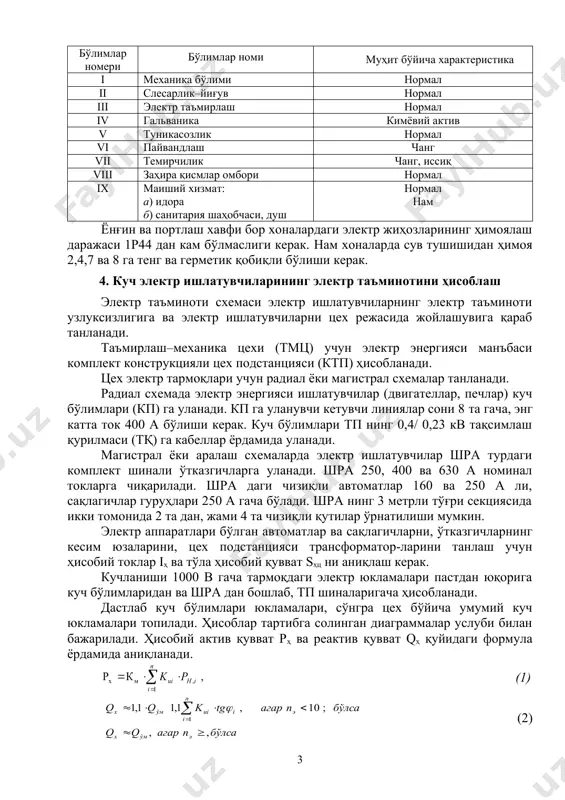

а характеристикаси бўлимлар номери бўлимлар номи муҳит бўйича характеристика i механика бўлими нормал ii слесарлик–йиғув нормал iii электр таъмирлаш нормал iv гальваника кимёвий актив v туникасозлик нормал vi пайвандлаш чанг vii темирчилик чанг, иссиқ viii заҳира қисмлар омбори нормал ix маиший хизмат: а) идора б) санитария шаҳобчаси, душ нормал нам ёнғин ва портлаш хавфи бор хоналардаги электр жиҳозларининг ҳимоялаш даражаси 1р44 дан кам бўлмаслиги керак. нам хоналарда сув тушишидан ҳимоя 2,4,7 ва 8 га тенг ва герметик қобиқли бўлиши керак. 4. куч электр ишлатувчиларининг электр таъминотини ҳисоблаш электр таъминоти схемаси электр ишлатувчиларнинг электр таъминоти узлуксизлигига ва электр ишлатувчиларни цех режасида жойлашувига қараб танланади. таъмирлаш–механика цехи (тмц) учун электр энергияси манъбаси комплект конструкцияли цех подстанцияси (ктп) ҳисобланади. цех электр тармоқлари учун радиал ёки магистрал схемалар танланади. радиал схемада электр энергияси ишлатувчилар (двигателлар, печлар) куч бўлимлари (кп) га уланади. кп га уланувчи кетувчи линиялар сони 8 та гача, энг катта ток 400 …

4 / 14

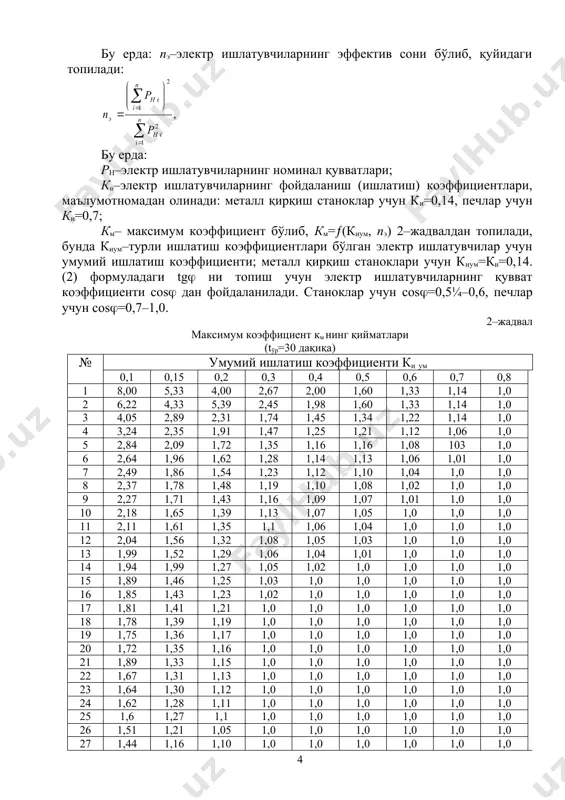

н диаграммалар услуби билан бажарилади. ҳисобий актив қувват рҳ ва реактив қувват qҳ қуйидаги формула ёрдамида аниқланади. (1) (2) бу ерда: nэ–электр ишлатувчиларнинг эффектив сони бўлиб, қуйидаги топилади: бу ерда: рн–электр ишлатувчиларнинг номинал қувватлари; ки–электр ишлатувчиларнинг фойдаланиш (ишлатиш) коэффициентлари, маълумотномадан олинади: металл қирқиш станоклар учун ки=0,14, печлар учун ки=0,7; км– максимум коэффициент бўлиб, км=((киум, nэ) 2–жадвалдан топилади, бунда киум–турли ишлатиш коэффициентлари бўлган электр ишлатувчилар учун умумий ишлатиш коэффициенти; металл қирқиш станоклари учун киум=ки=0,14. (2) формуладаги tg( ни топиш учун электр ишлатувчиларнинг қувват коэффициенти cos( дан фойдаланилади. станоклар учун cos(=0,5¼–0,6, печлар учун cos(=0,7–1,0. 2–жадвал максимум коэффициент км нинг қийматлари (tўр=30 дақиқа) № умумий ишлатиш коэффициенти ки ум 0,1 0,15 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 8,00 5,33 4,00 2,67 2,00 1,60 1,33 1,14 1,0 2 6,22 4,33 5,39 2,45 1,98 1,60 1,33 1,14 1,0 3 4,05 2,89 2,31 1,74 1,45 1,34 1,22 1,14 1,0 4 3,24 2,35 1,91 1,47 …

5 / 14

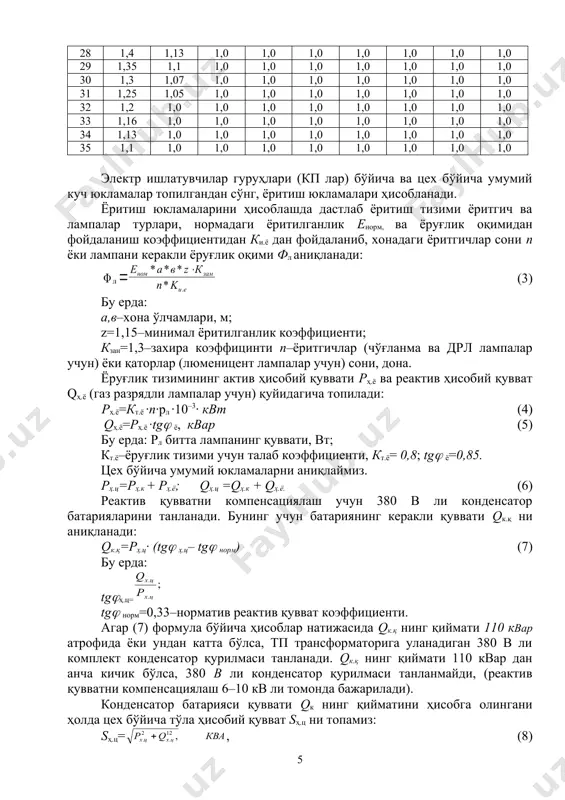

1,0 1,0 1,0 1,0 26 1,51 1,21 1,05 1,0 1,0 1,0 1,0 1,0 1,0 27 1,44 1,16 1,10 1,0 1,0 1,0 1,0 1,0 1,0 28 1,4 1,13 1,0 1,0 1,0 1,0 1,0 1,0 1,0 29 1,35 1,1 1,0 1,0 1,0 1,0 1,0 1,0 1,0 30 1,3 1,07 1,0 1,0 1,0 1,0 1,0 1,0 1,0 31 1,25 1,05 1,0 1,0 1,0 1,0 1,0 1,0 1,0 32 1,2 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 33 1,16 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 34 1,13 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 35 1,1 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 электр ишлатувчилар гуруҳлари (кп лар) бўйича ва цех бўйича умумий куч юкламалар топилгандан сўнг, ёритиш юкламалари ҳисобланади. ёритиш юкламаларини ҳисоблашда дастлаб ёритиш тизими ёритгич ва лампалар турлари, нормадаги ёритилганлик енорм, ва ёруғлик оқимидан фойдаланиш коэффициентидан ки.ё дан фойдаланиб, хонадаги ёритгичлар сони n ёки лампани керакли ёруғлик …
