1 / 13

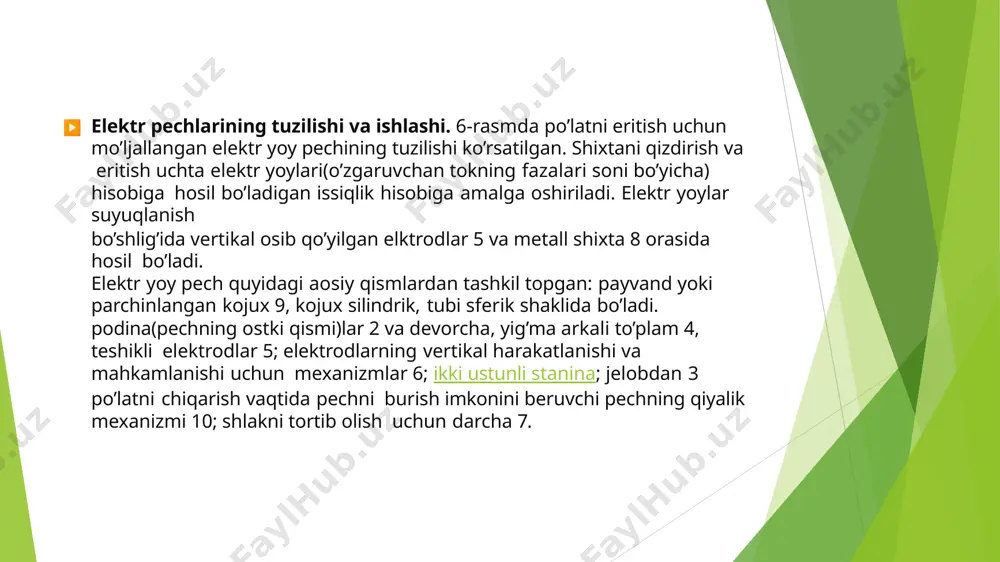

powerpoint presentation andijon mashinasozlik instituti elektrotexnika fakulteti eee- yo’nalishi k91-21guruh talabasi jo’raxonov abdulhamidni elektr qurilmalarni o'rnatish va xizmat ko'rsatish qoidalari tayyorlagan mustaqil ishi mavzu: elektr pechlarning tuzilishi va ishlash prinsipi va elektr yoy pechlar ▶ reja: ▶ 1. elektr pechlarning tuzilishi ▶ 2. elektr yoy pechlari ▶ 3. elektr yoy pechlari tuzilishi ▶ elektr pechlarining tuzilishi va ishlashi. 6-rasmda po’latni eritish uchun mo’ljallangan elektr yoy pechining tuzilishi ko’rsatilgan. shixtani qizdirish va eritish uchta elektr yoylari(o’zgaruvchan tokning fazalari soni bo’yicha) hisobiga hosil bo’ladigan issiqlik hisobiga amalga oshiriladi. elektr yoylar suyuqlanish bo’shlig’ida vertikal osib qo’yilgan elktrodlar 5 va metall shixta 8 orasida hosil bo’ladi. elektr yoy pech quyidagi aosiy qismlardan tashkil topgan: payvand yoki parchinlangan kojux 9, kojux silindrik, tubi sferik shaklida bo’ladi. podina(pechning ostki qismi)lar 2 va devorcha, yig’ma arkali to’plam 4, teshikli elektrodlar 5; elektrodlarning vertikal harakatlanishi va mahkamlanishi uchun mexanizmlar 6; ikki ustunli stanina; jelobdan 3 po’latni chiqarish vaqtida …

2 / 13

yuqlantirish jarayonida elektrodlarning pastki uchlari yonib ketadi. shuning uchun elektrodlarni asta-sekin tushirib boriladi va zarur bo’lganda yuqorisidan boshqa elektrod ulanadi. elektrodlar yon tomonidan metall elktrodushlagich bilan qistiriladi, unga pech trnasformatorning ikkilamchi chulg’amidan egiluvchan kabel yordamida elektr toki uzatiladi. pech transformatorining birlamchi chulg’ami kuchlanishi(6000-30000 v),ikkilamchi kuchlanish tanlangan darajasiga muvofiq past kuchlanishli tokka(90-230 v) o’zgaradi. pech transformatorining quvvati pech sig’imi va texnologik jarayonga bog’liq ravishda 25000-45000 kvtga teng. ▶ ma'lumki elektr yoy pechlari (eyop) metallurgiya, kimyo,mashinasozlik va sanoatning boshqa jabxalarida kullaniladi. ular kuyidagi turlarga bo'linadilar: 1. bilvosita ishlovchi eyop lari ularda elektr yoyi issiqlik ishlovi berilayotgan (eritilayotgan) metall ustida joylashgan elektrodlar o'rtasida xosil qilishnadi va bunda elektr yoyi va metall o'rtasidagi issiqlik almashuvi - nurli issiqlik almashuvi usuli orqali amalga oshiriladi.2. bevosita ishlovchi eyop lari - ularda elektr yoyi elektrodlar uchi bilan metall o'rtasida yonadi va bunda yoydagi issiqlik metallga nurli issiqlik almashuvi, konvektsiya va issiqlik utkazuvchanlik orqali uzatiladi.3. qarshilik elektr yoy …

3 / 13

deb kabo'l qilishngan bo'lib, bo'lar - yoyning katodoldi bo'lagi, anodoldi bo'lagi va yoy ustuni bo'lagi deb yuritiladi.yoyning katodoldi bo'lagi bor yugi 10-6 m nl tashqil etadi, undagi kuchlanish tushishi 10-20 v xulosa. biz elektr pechlari, elektr yoy pechlari va boshqa pechlarni o’rganish davomida ularning tuzilishi va ishlash pritsiplarini o’rganib oldik. ularning tuzilish haqida ko’proq bilimga ega bo’ldik. ▶ foydalanilgan adabiyotlar 1.bolotov a.v.,shepel g.a. «elektrotexnologicheskie ustanovki»> m.vsshayashkola.1988god.2.1.p.evtyukova,l.s.katsevich,n.m.nekrasova,a.d.sv enchanskiyustanovki podsvenchanskogo, energoatomizdat 1982 god.redaksieya.d.«elektrotexnologicheskie 3.1.1.aliev «spravochnik po elektrotexnike i elektrooborudovaniyu»m.vsshaya shkola.2000 yil.4.m.m.matbabaev «elektrotexnologik qurilmalar»,o'quv qo'llanma far pi 2002 iyl. e’tiboringiz uchun rahmat image1.jpg image2.jpg image3.jpg

4 / 13

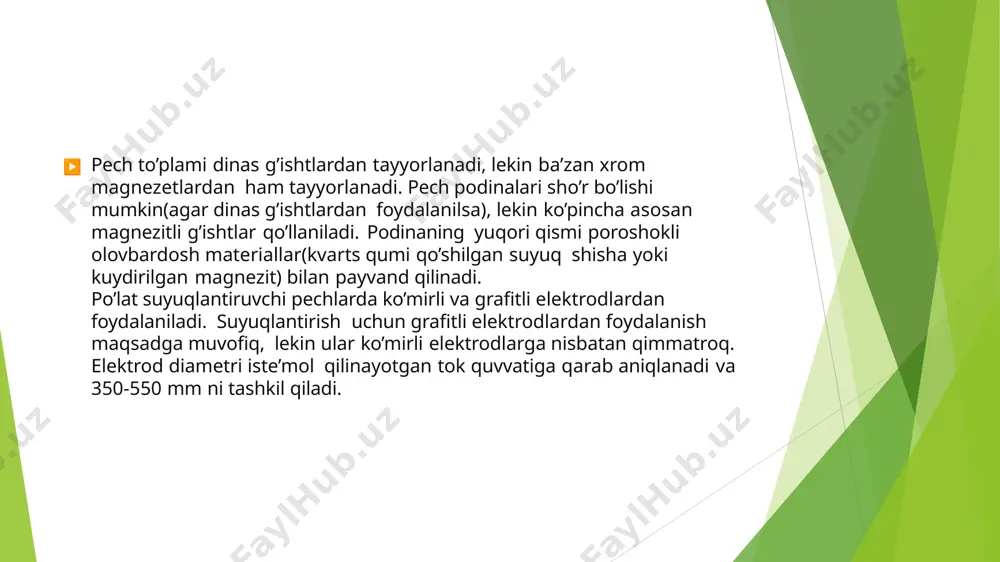

elektr pechlarning tuzilishi va ishlash prinsipi va elektr yoy pechlar - Page 4

5 / 13

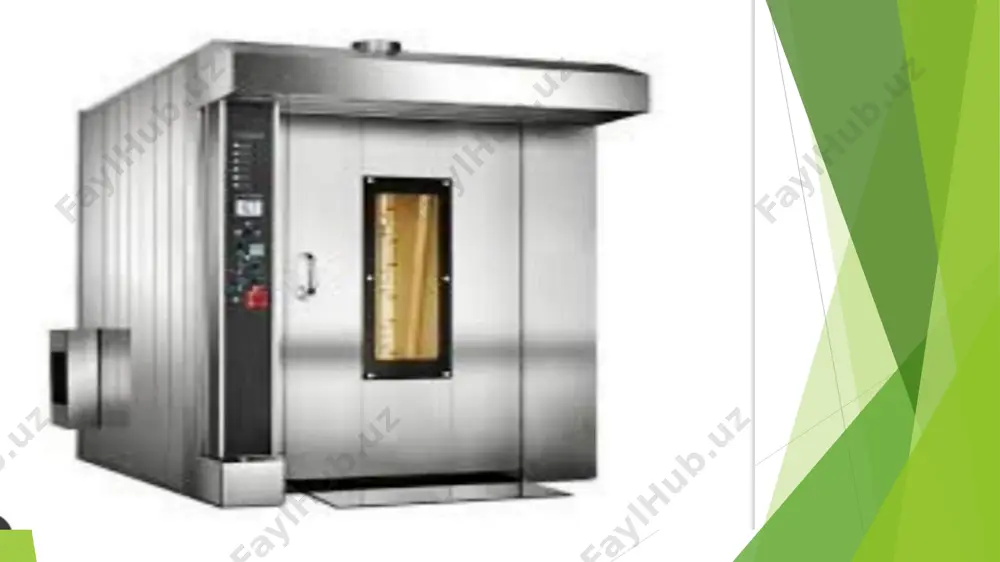

elektr pechlarning tuzilishi va ishlash prinsipi va elektr yoy pechlar - Page 5
