o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti ro’yxatga olindi №__________ ro’yxatga olindi №__________ “_____” ____________20 y. “_____” ____________20 y. “___________________________ “ kafedrasi “_____________________________ “ fanidan kurs ishi mavzu:________________ bajardi:_________________________________ tekshirdi:_______________________________ ______________ - 20___ mitsubishi jarayonida pechlarning ishlash prinsipi reja: 1. mitsubishi jarayoni 2. ko'p o'choqli tizim 3. mitsubishi jarayonida pechlarning ishlash prinsipi mitsubishi jarayonining eng muhim tamoyillaridan biri uning dizayni, qurilishi, foydalanish va texnik xizmat ko'rsatishning soddaligi; a. barcha pechlar statsionar va odatda an'anaviy konvertorlar uchun zarur bo'lgan haydash mexanizmlari, masalan, o'choqni egish, nayni teshish va kaputni haydash kerak emas. b. eritilgan mahsulotlar tortishish kuchi bilan keyingi o'choqqa yuvish vositasi orqali o'tkaziladi va shuning uchun katta hajmdagi po'choqlar yoki kran tizimlari talab qilinmaydi. c. eritilgan mahsulotlar pechlarning chiqish teshiklari orqali to'xtovsiz oqadi. shuning uchun, an'anaviy amaliyotda muqarrar bo'lgan mat teginish va shlakni tozalash kabi operatsiyalar kerak emas, bu o'choq operatsiyalarini ancha sodda va oson ishlaydi. d. shlakli floatatsiya …

2 / 18

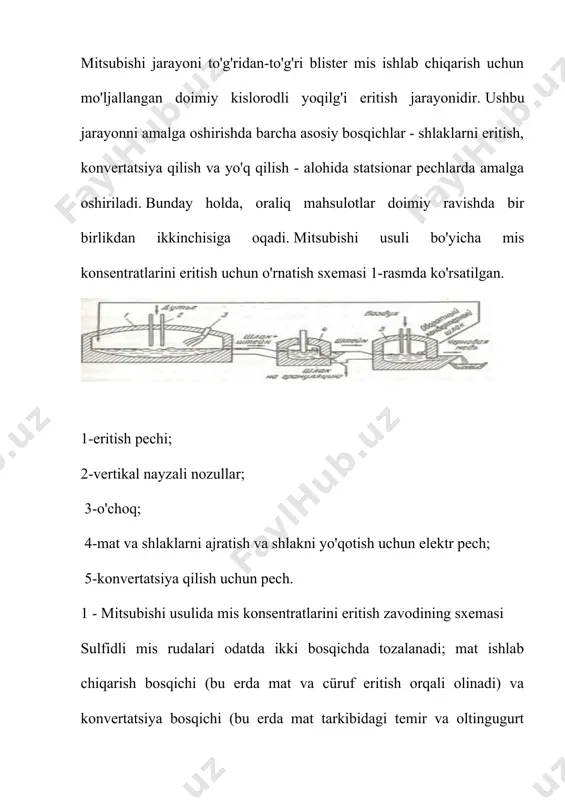

r doimiy ravishda bir birlikdan ikkinchisiga oqadi. mitsubishi usuli bo'yicha mis konsentratlarini eritish uchun o'rnatish sxemasi 1-rasmda ko'rsatilgan. 1-eritish pechi; 2-vertikal nayzali nozullar; 3-o'choq; 4-mat va shlaklarni ajratish va shlakni yo'qotish uchun elektr pech; 5-konvertatsiya qilish uchun pech. 1 - mitsubishi usulida mis konsentratlarini eritish zavodining sxemasi sulfidli mis rudalari odatda ikki bosqichda tozalanadi; mat ishlab chiqarish bosqichi (bu erda mat va cüruf eritish orqali olinadi) va konvertatsiya bosqichi (bu erda mat tarkibidagi temir va oltingugurt asta-sekin blister mis ishlab chiqarish uchun oksidlanadi). har ikkala jarayon bosqichidagi kimyoviy reaktsiyalar oksidlanish bo'lsa-da, kerakli kislorod potentsialida sezilarli farq mavjud. birinchi bosqich kamroq oksidlovchi bo'lib, past mis cürufini ishlab chiqarish mumkin, ikkinchi bosqich esa kuchli oksidlanadi, shuning uchun temir va oltingugurt blisterdan etarlicha olib tashlanishi mumkin. bu ikkita bir-biridan farq qiluvchi reaksiya sharoitlarini faqat har bir bosqich tegishli alohida idishlarda (pechlarda) bajarilgan taqdirdagina samarali saqlash mumkin. mitsubishi process - bu ko'p o'choqli tizim …

3 / 18

a katta bo'ladi va u har doim ham tejamkor emas. jarayonni amalga oshirishda flukslar bilan aralashtirilgan quruq sulfid kontsentrati vertikal tuyer-nozullar orqali eritish pechiga puflanadi. bunday holda, nayzalarning pastki uchlari eritmaning yuzasiga yaqin joyda joylashganki, bu eritmaning intensiv aralashishini ta'minlaydi. eritma pechida barcha asosiy fizik-kimyoviy jarayonlar, shu jumladan mat va shlak hosil bo'lish jarayonlari sodir bo'ladi. uzluksiz va tortishish kuchi bilan qizdirilgan truba bo'ylab elektr pechga oqadi. elektr pechida eritmani shlakli qatlam orqali elektr tokini o'tkazish orqali isitish, buning uchun elektrodlar cüruf qatlamiga botiriladi. elektr pechida bir vaqtning o'zida shlaklarni yo'q qilish jarayoni davom etadi. tuzilgan shlaklarda 0,4-0,5% mis mavjud. pechga joylashtirilgan mat doimiy ravishda sifon orqali konvertatsiya qiluvchi pechga oqadi. konvertatsiya havo orqali amalga oshiriladi. portlash o'choqqa vertikal tuyer nozullari orqali beriladi. konverter shlaki tarkibida 13-18% mis bo'lib, qayta ishlash uchun erituvchi pechga qaytariladi. olingan blister mis isitiladigan aralashtirgichga quyiladi va olovni tozalash uchun beriladi. barcha pechlardan chiqindi gazlar …

4 / 18

rli mis kessonlardan yig'iladi. mis kessonlarining pastki qatori suv bilan sovutilgan mis plitalarga o'rnatiladi, ular pechning o'chog'iga tayanadi. tuyer kessonlarining birinchi qatori hududida o'choq to'rtburchaklar kesimga ega. kesonlarning ikkinchi va uchinchi qatorlari hududida o'choq trapezoid shaklida ajratuvchi bilan amalga oshiriladi. apteyka ham to'rtburchak shaklga ega. pechning ikki tomonidagi kessonlarning pastki qatorida shlakli qatlamga kislorod-havo aralashmasi va tabiiy gaz yuboriladigan naylar mavjud. kesonlarning yuqori qatorida joylashgan tuyerlar o'chirish davrida pechni tabiiy gaz bilan isitish uchun, shuningdek, sulfid zaryadini eritish jarayonida elementar oltingugurtni keyingi yoqish uchun ishlatiladi. aptekada havo-kislorod aralashmasi oqimida elementar oltingugurtni yakuniy yoqish uchun yana to'rtta tuyer o'rnatilgan. 1.20-rasm - vanyukov pechining dizayni vanyukov pechidan shlak va matning chiqishi doimiy va alohida sodir bo'ladi. bu o'choqning qarama-qarshi uchlarida joylashgan ikkita mustaqil sifon yordamida amalga oshiriladi. mat va shlakli sifonlar refrakter g'ishtlardan yasalgan bo'lib, ularda suv bilan sovutilgan elementlar o'rnatiladi. shlakli sifon eritish zonasidan sirg'aluvchi mis quvurlardan yasalgan qism bilan ajratiladi.matli …

5 / 18

cao-1,8-4,5. eritmalar mikserlardan cho'chqalarga quyiladi. mikserlar mat va cürufni to'kish uchun og'izlar bilan jihozlangan. tabiiy gaz sifonlarni va mat va shlakli aralashtirgichlarni, oqim trubasini va o'choq hammomini isitish uchun ishlatiladi. gaz iste'moli pechning ish rejimiga qarab 800-2200 m 3 soat oralig'ida. pech alkont kompyuteri tomonidan taqdim etilgan avtomatlashtirilgan boshqaruv tizimi bilan jihozlangan. shuningdek, harorat, bosim, bunkerlardagi zaryad darajasini, material sarfini o'lchash uchun mahalliy avtomatlashtirish vositalari mavjud. texnologik gazlarni tahlil qilish, elektrostatik cho'ktirgichlar, gaz sovutish minoralari ishini nazorat qilish. eritma zonasidan texnologik gazlar chiqindi issiqlik qozoniga kiradi, unda yuqori bosimli bug 'ishlab chiqariladi. qozonga kirish joyidagi gazlarning harorati taxminan 1250 ° s ni tashkil qiladi va qozondan chiqishda - 400 ° s. qozondan gazlar avtomatik bug'lanishli sovutish rejimida ishlaydigan sovutish minorasiga kiradi va keyin changni tozalash uchun elektrostatik cho'kindilarni kiriting. vanyukov pechi nisbatan nam materiallarni qayta ishlashga qodir. bu holda jarayonning avtogenligi portlashda kislorod miqdori ortishi bilan ta'minlanadi. shunday qilib, namlik …
