презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo‘nalishi k-91-21 guruh talabasi olimov ulug‘bekni elektr yuritma asoslari fanidan tayyorlagan mustaqil ishi asinxron motorni inventorli chastota o‘zgartgichi-sxemasi reja 1. avtonom invertorli chastota o‘zgartirgich - asinxron motor tizimli elektr yuritma. 2.tok avtonom invertorli chastotaviy elektr yuritmasi sxemasi asosida ko‘rib chiqish. 3.xulosa 4.foydalanilgan adabiyotlar. 1. avtonom invertorli chastota o‘zgartirgich asinxron motor tizimli elektr yuritma bu tizimda oraliq o‘zgarmas tok zanjirli chastota o‘zgartirgichlar ishlatiladi.bunday o‘zgartirgichning blok - sxemasi 1.1 - rasmda keltirilgan. sanoat tarmog‘ining o‘zgaruvchan kuchlanishi avval rostlanadigan yoki rostlanmaydigan to‘g ‘irlagich uz1 yordamida to‘g‘irlanadi, undan keyin avtonom invertorga uzatiladi. avtonom invertor o‘zgarmas kuchlanishni (yoki tokni) kattaligi va chastotasi rostlanadigan kuchlanishga (tok kuchiga) o ‘zgartirib beradi. 1.1- rasm. oraliq о‘zgarmas tok zanjirli chastota o‘zgartirgichli elektr yuritma blok - sxemasi 0‘zgarmas tok oraliq bo‘g‘in kuchlanishi (yoki tok) kattaligini rostlash boshqariluvchi to‘g ‘irlagich uz1 orqali amalga oshiriladi, yoki (kuchlanish invertorlarida) birlamchi bo‘g‘in sifatida boshqarilmaydigan to‘g‘irlagich ishlatiladi, kuchlanishni …

2 / 10

quwat almashinuvini tashkil qilish uchun kerak boladi. o‘zgartirgich chiqishida yarim o‘tkazgichli to‘g‘irlagich o‘rnatilganligi sababli asinxron motor va tarmoq orasida quvvat almashinuvining iloji yo‘q. elektr yuritmada ishlatiladigan avtonom invertor turidagi chastota o‘zgartirigichlar chiqish chastotasini gs ning bir necha bo‘laklaridan tortib to yuzlab gs gacha o‘zgartirish imkonini beradi. yuqori chegara invertor ventillarining ulash qobiliyatiga, quyi chegara esa chiqish kuchlanishi yoki tokning sifatiga bogliq bo‘ladi; tokning nosinusoidal shaklida past chastotalarda motor chulg‘amlarida rotoming aylanish ravonligi buziladi. 2.tok avtonom invertorli chastotaviy elektr yuritmasi sxemasi asosida ko‘rib chiqish. motorning chastotali - tokli boshqaruvida tokning avtonom invertori qo‘llaniladi.(2.1 - rasm) . bu invertorlarning alohida jixati o‘zgarmas tok zanjirida baquvvat droselning (l indkutiv filtri) borligi va invertoming ko‘prikli sxemasida teskari diodlaming yo‘qligi. tiristomi ulash uchun ulovchi kondensatorlar (c) ishlatiladi. vs1vs6 tiristorlami qayta ulash o‘sib boruvchi ketma - ketlikda amalga oshiriladi. ulanish prinsipi quyidagicha bo‘ladi (2.1- rasmga qarang). vs1 vavs2 tiristorlar ochiq bo‘lsin. tok motorning «а» va «с» …

3 / 10

berilgan chastotali 3 fazali o‘zgaruvchan tok o‘ta boshlaydi. tokning kattaligi rt tok rostlagichi orqali nazorat qilinadi. rt chiqish signaliga asosan tiristorlarni boshqarish burchagi o‘zgartiriladi va uz1 to‘g‘irlagich chiqishida to‘g ‘irlangan kuchlanishning kerakli qiymati o‘rnatiladi. 0‘zgartirgichning chiqish chastotasi invertor ventillari boshqaruv bloki (ibt) bilan berilgan kattalikda aniqlanadi. tok invertorining afzalliklari quyidagilardir: sxemaning nisbatan soddaligi, uni tiristorlarda ishlatish imkoni borligi, o‘zgartirgichlarni katta quvvat va yuqori kuchlanishlarga ishlash imkoni borligi. tok invertorli yuritmalarda rekuperativ tonnozlanish rejimini qo‘llash imkoni bor. buning uchun o‘zgarmas tok bo‘g‘inida tok yo‘nalishini o‘zgartirmasdan boshqaruvchi to‘g ‘irlagich invertor rejimiga o‘tkaziladi (a burchagi я/2 dan katta qiymatga qo‘yiladi). tok invertorining kamchiligi stator chulg‘amlaridagi tok shaklining nosinusoidalligi, shuningdek, bir nechta motorlarni bitta o‘zgartirgichdan ta’minlashning iloji yo‘qligi. fi< 5 gs bo‘lganda tok shaklining nosunusoidal bo‘lishi rotorning notekis aylanishiga sabab bo‘ladi bu esa 2.1 sxemada tezlikni rostlash diapazonini cheklab qo‘yadi. 3.xulosa hozirgi paytda o‘zgartirgichlarning aksariyat qismi avtonom kuchlanish invertori sxemasi bo‘yicha tayyorlanmoqda. bu esa …

4 / 10

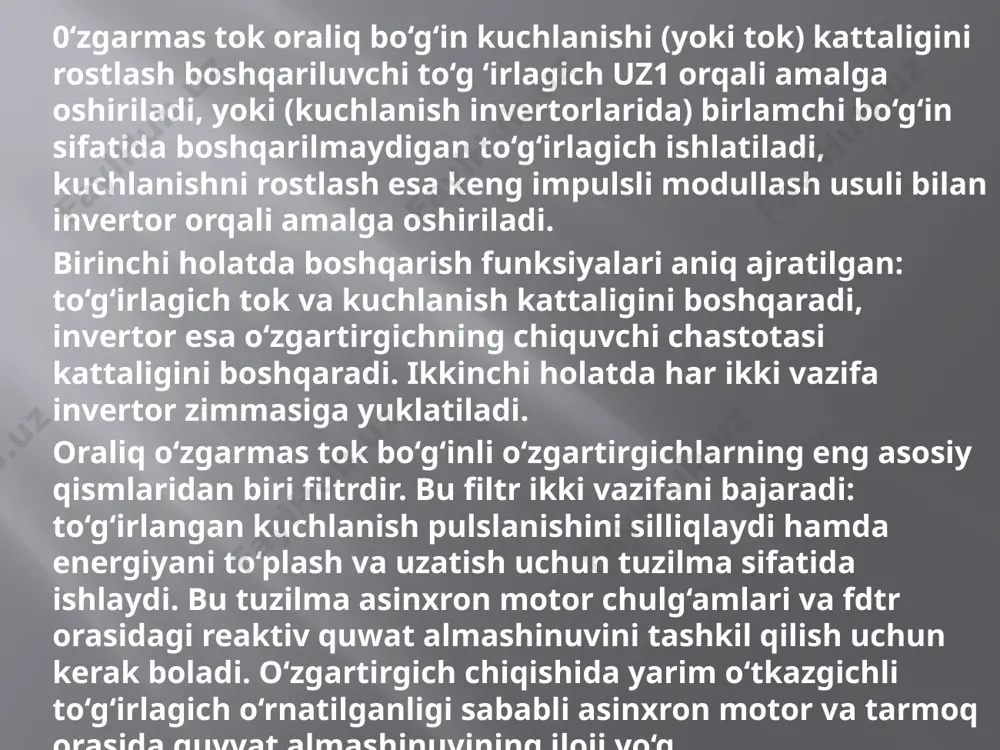

asinxron motorni invertorli chastota o‘zgartgichi sxemasi - Page 4

5 / 10

asinxron motorni invertorli chastota o‘zgartgichi sxemasi - Page 5
