1 / 25

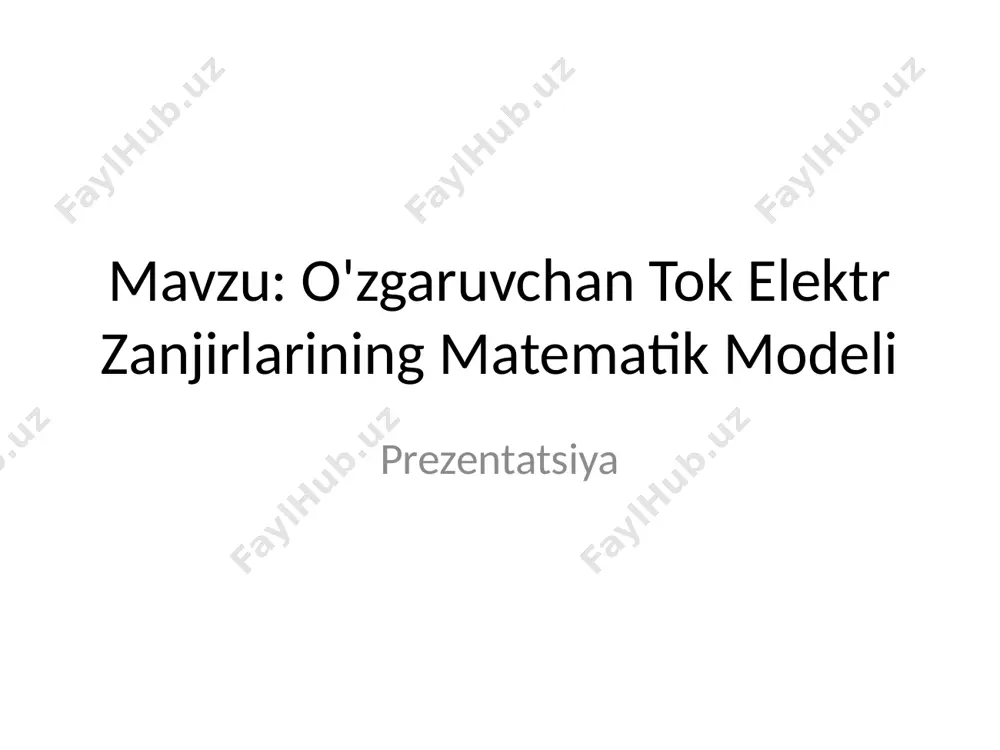

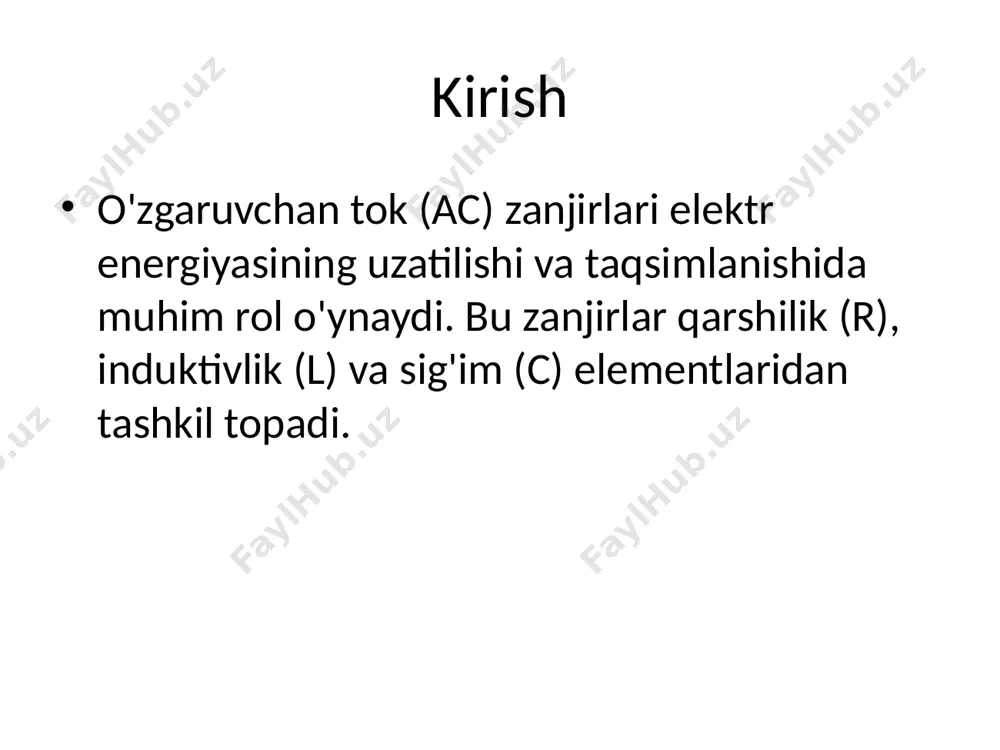

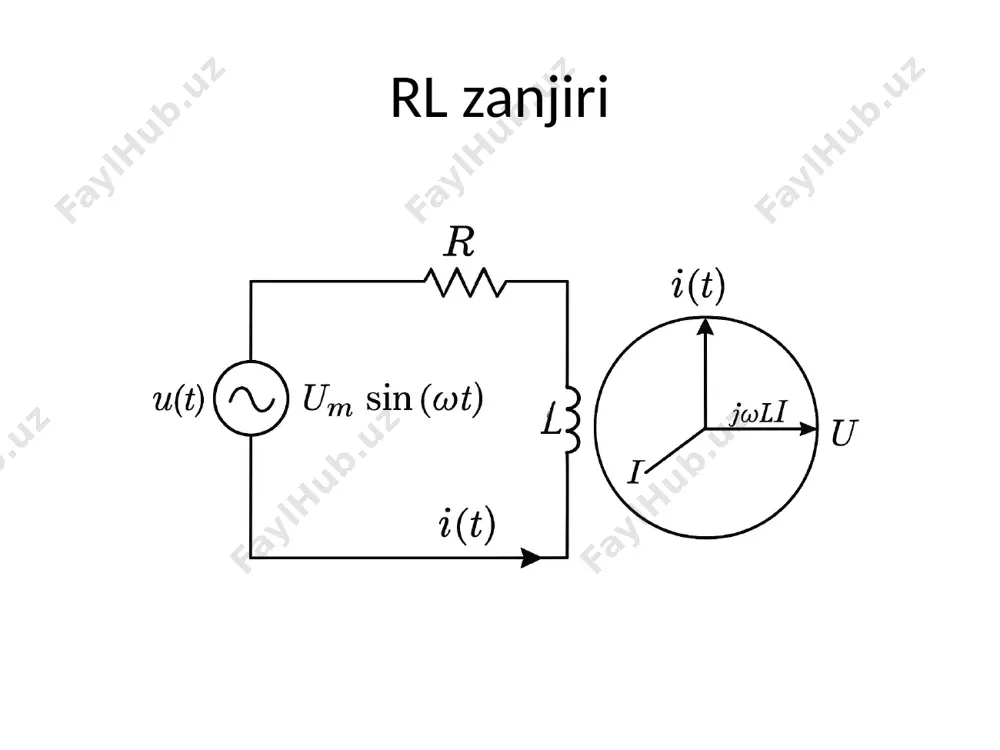

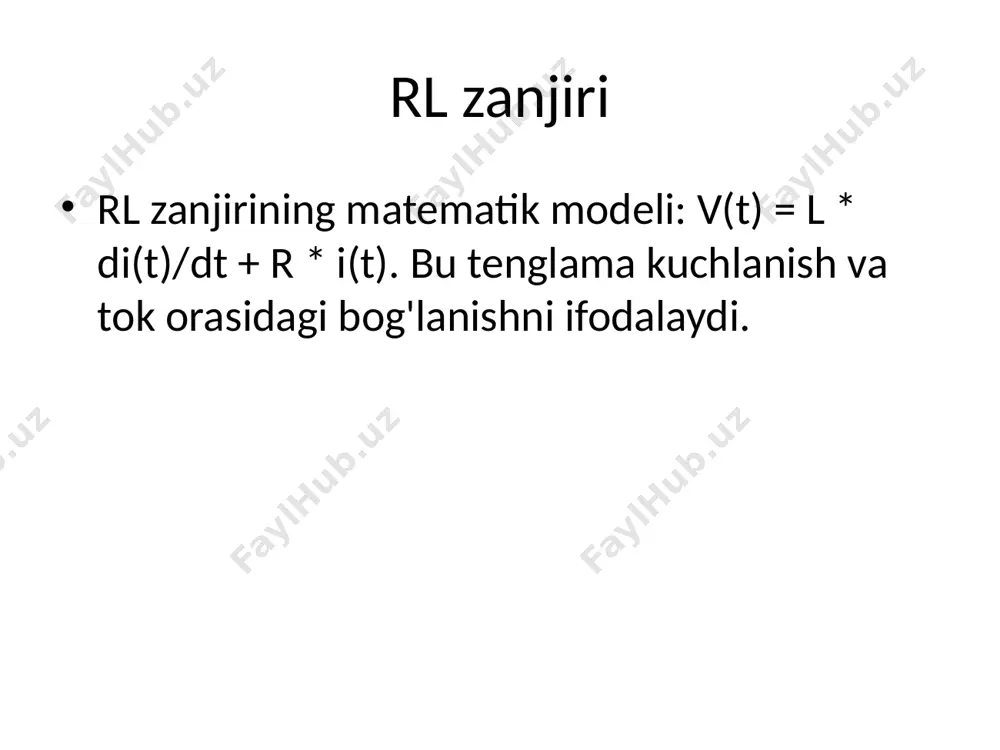

o'zgaruvchan tok elektr zanjirlarining matematik modeli andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti eee –yo’nalishi k 91 -21 guruh talabalari g’ulomov asadbek va jorahonov abdulhamidning elektrmexanik qurilmalarni matematik modellashtirish fanidan tayyorlagan mustaqil ishi mavzu: o'zgaruvchan tok elektr zanjirlarining matematik modeli prezentatsiya kirish o'zgaruvchan tok (ac) zanjirlari elektr energiyasining uzatilishi va taqsimlanishida muhim rol o'ynaydi. bu zanjirlar qarshilik (r), induktivlik (l) va sig'im (c) elementlaridan tashkil topadi. rl zanjiri rl zanjirining matematik modeli: v(t) = l * di(t)/dt + r * i(t). bu tenglama kuchlanish va tok orasidagi bog'lanishni ifodalaydi. rl zanjiri bu chizmada chap tomonda ketma-ket ulangan rl zanjiri (manba, r, l) ko‘rsatilgan, tok yo‘nalishi i(t) bilan belgilanadi. o‘ngdagi fazor diagrammada tok (i) ning fazorini va induktiv reaktans jωl i fazorini ko‘rish mumkin, bu tokga nisbatan 90° oldinga siljiganini ifodalaydi. rc zanjiri rc zanjirida tok va kuchlanish orasidagi faza farqi: φ = arctan(-1/ωrc). bu formulada ω – burchak …

2 / 25

elementlar uchun bir xil. fazor diagramma (o‘ng tomonda) fazor diagramma — kuchlanish va tok orasidagi fazaviy munosabatlarni ko‘rsatadi. fazor diagrammalari fazorlar sinusoidal signallarning amplitudasi va fazasini ifodalaydi. fazor diagrammalari ac zanjirlarni tahlil qilishda qulaylik yaratadi. kompleks sonlar algebrasi kompleks sonlar yordamida ac zanjirlar tahlili soddalashadi. ular faza va amplitudani birgalikda ifodalaydi.o‘zgaruvchan tok (ac) tahlilida kompleks sonlar elektr qiymatlarni (kuchlanish, tok, impedans) fazor shaklida ifodalashda qo‘llaniladi. kompleks son ko‘rinishi: z = a + jb a — haqiqiy qism (aktiv qarshilik) jb — mavhum qism (reaktiv qarshilik) j — , elektrotexnikada emas, j ishlatiladi. impedans misoli: z = r + jx chastota va burchak tezlik ac signal chastotasi f va burchak tezligi ω = 2πf orqali ifodalanadi. bu parametrlar zanjir xatti-harakatiga ta'sir qiladi.chastota (f): sekundiga necha marta to‘lqin tebranishi yuz beradi. o‘lchov birligi: hertz (hz) masalan, o‘zbekiston energiya tizimi – 50 hz uch fazali tizimlar uch fazali tizimlar yirik elektr tarmoqlarida qo‘llaniladi. …

3 / 25

tezlik xususiyatlari. ishga tushirish rejimlar. quvvat sarfini hisoblash mumki. misol: press mashinalar, konveyerlar, nasoslar ac motorlar orqali boshqariladi. dvigatelni yuklanishga qarab samarali tanlash uchun rlc modellardan foydalaniladi. elektr ta’minoti va tarmoqlar qanday qo‘llaniladi: ac zanjirlar quvvat uzatish liniyalarini tahlil qilishda ishlatiladi. simmetrik/nosimmetrik yuklanishlarni tahlil qilish bilan: tarmoqdagi yo‘qotishlar. samaradorlik aniqlanadi. misol: transformatorlar, 110kv dan 10kv gacha bo‘lgan podstansiyalar rlc yuklar, fazorlar va kompleks impedanslar asosida loyihalanadi. uy xo‘jaligi va ofislar qanday qo‘llaniladi:maishiy qurilmalar (muzlatkich, televizor, ventilyator) ac tarmog‘idan quvvat oladi.konditsioner, kir yuvish mashinasida zanjir modeli ishlatiladi: dvigatel, kondensator, elektron boshqaruvlar. xulosa ac zanjirlarning matematik modellari muhim bo‘lib, samarali energiya uzatish uchun zarur bilimlarni beradi. image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg /docprops/thumbnail.jpeg

4 / 25

o'zgaruvchan tok elektr zanjirlarining matematik modeli - Page 4

5 / 25

o'zgaruvchan tok elektr zanjirlarining matematik modeli - Page 5
