1 / 42

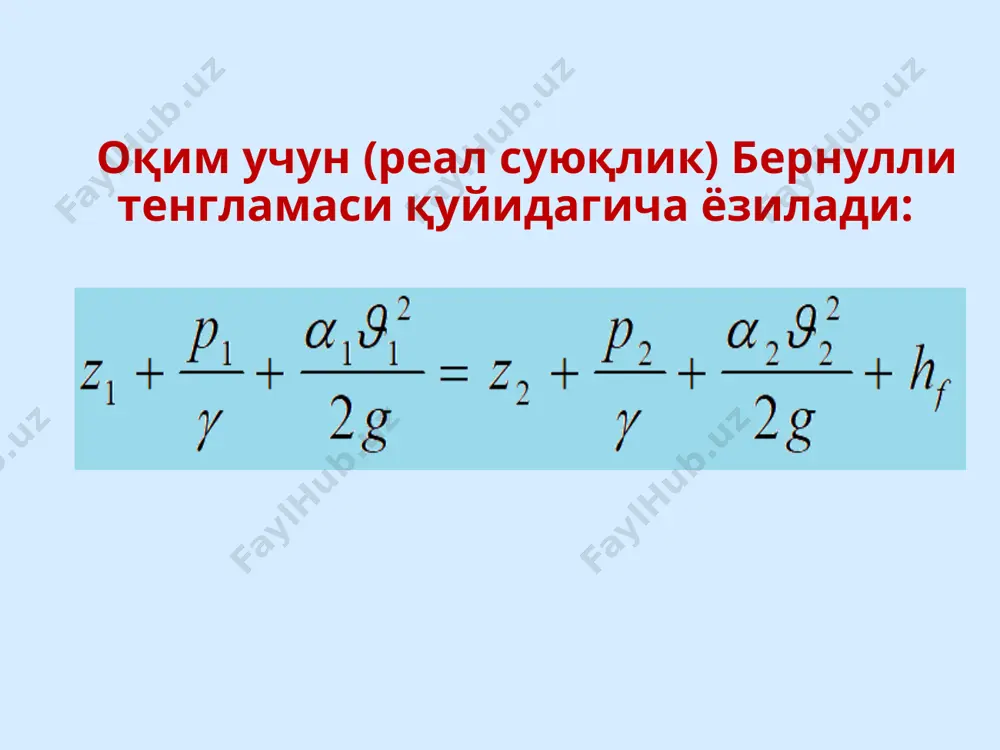

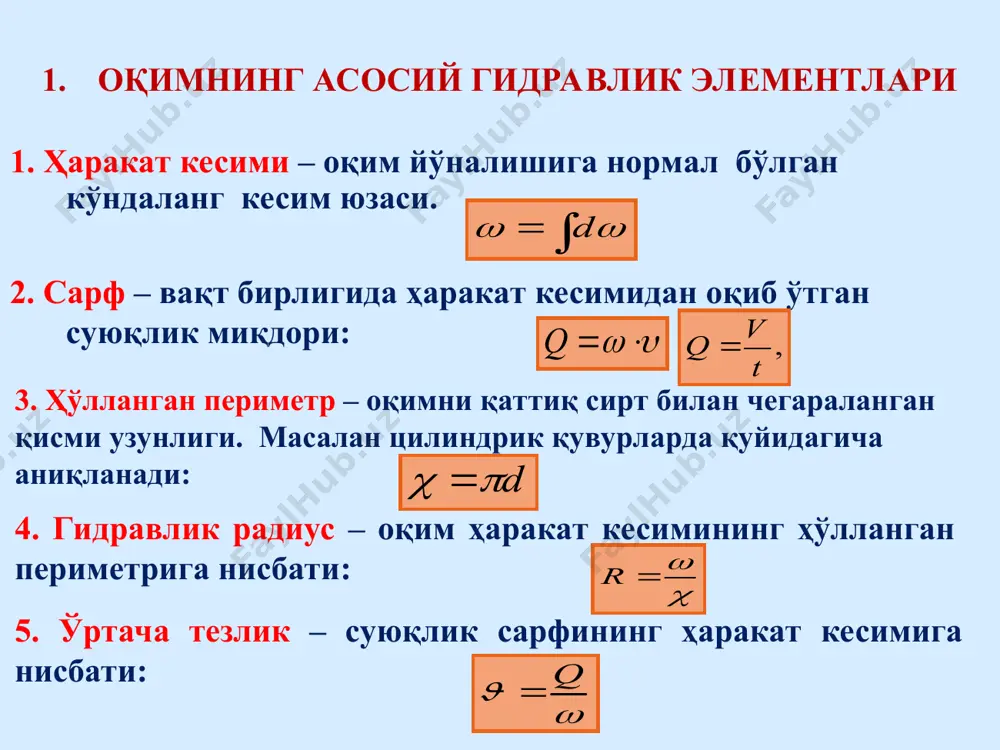

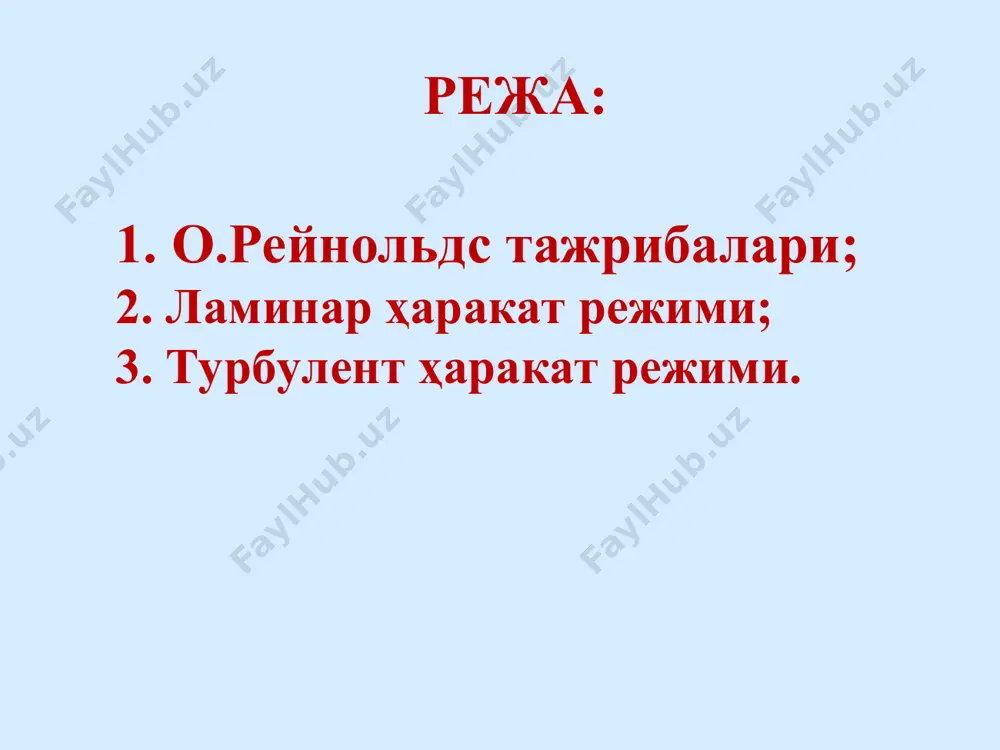

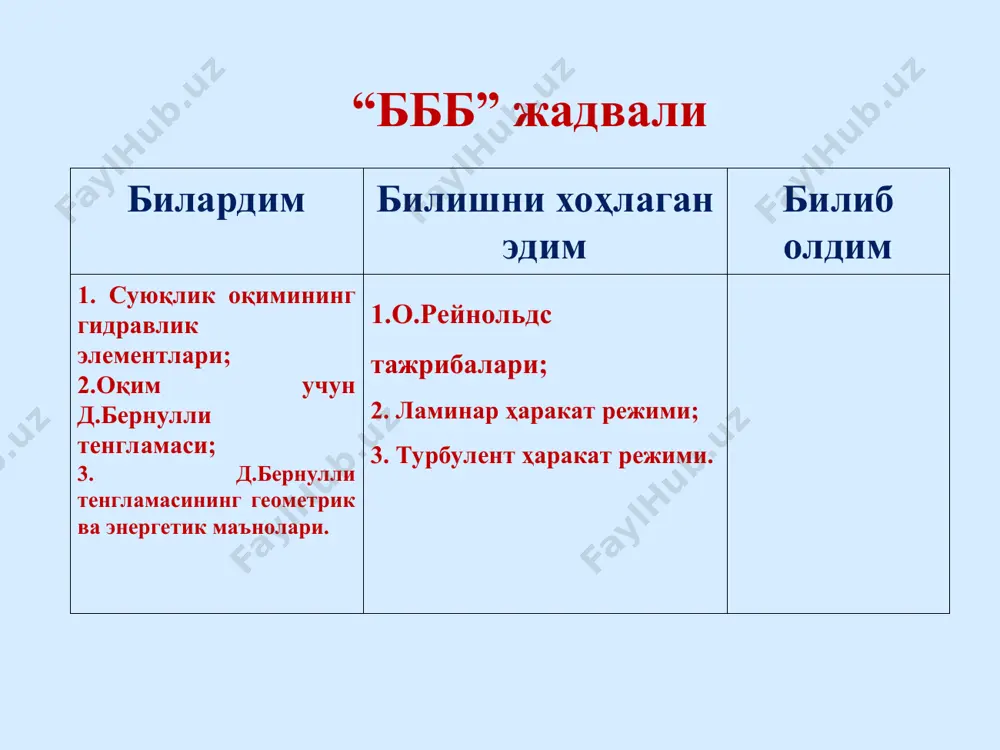

powerpoint presentation мавзу: суюқлик оқимининг икки хил ҳаракат тартиби. асосий тушунчалар. ламинар ва турбулент ҳаракат режими. рейнольс сони ва унинг критик миқдори. ламинар ҳаракатдаги оқимнинг кўндаланг кесимининг майдони бўйича тезликнинг тақсимланиши “гидравлика ва гидроинформатика” кафедраси катта ўқитувчиси ф.к.бабажанов “гидравлика ва гидроинформатика” кафедраси режа: 1. о.рейнольдс тажрибалари; 2. ламинар ҳаракат режими; 3. турбулент ҳаракат режими. “ббб” жадвали билардим билишни хоҳлаган эдим билиб олдим 1. суюқлик оқимининг гидравлик элементлари; 2.оқим учун д.бернулли тенгламаси; 3. д.бернулли тенгламасининг геометрик ва энергетик маънолари. 1.о.рейнольдс тажрибалари; 2. ламинар ҳаракат режими; 3. турбулент ҳаракат режими. * оқимнинг асосий гидравлик элементлари 1. ҳаракат кесими – оқим йўналишига нормал бўлган кўндаланг кесим юзаси. 2. сарф – вақт бирлигида ҳаракат кесимидан оқиб ўтган суюқлик миқдори: 3. ҳўлланган периметр – оқимни қаттиқ сирт билан чегараланган қисми узунлиги. масалан цилиндрик қувурларда қуйидагича аниқланади: 4. гидравлик радиус – оқим ҳаракат кесимининг ҳўлланган периметрига нисбати: 5. ўртача тезлик – суюқлик сарфининг ҳаракат кесимига нисбати: …

2 / 42

да lamina – «қатлам-қатлам») ва турбулент (лотин тилида turbulentиs – «бетартиб»). суюқлик ҳаракати давомида ҳар хил режимлар мавжудлигини 1854 йил немис инженер-гидротехниги г.хаген, 1880 йил рус олими д.менделеевлар ҳам кузатишган. 1. ламинар ва турбулент ҳаракат режимлари тажрибалар асосида суюқликнинг икки хил ҳаракат режими мавжудлигини 1883 йил инглиз физиги о.рейнольдс тасдиқлаган. о. рейнольдс (1842-1912) рейнольдс тажрибалари рейнольдс қурилмаси ламинар ҳаракат; турбулент ҳаракат. турбулент ҳаракат давомида суюқлик заррачалари бетартиб ҳаракат қила бошлайди ва оқим торларининг параллел ҳаракати бузилади: - оқимнинг ўртача тезлиги; - критик тезлик. суюқликнинг ҳаракат режимларини характерловчи катталикка рейнольдс мезони (сони) дейилади. суюқликнинг ламинар ҳаракатдан турбулент ҳаракатга ўтиши рейнольдс сони re нинг маълум критик миқдори билан аниқланади ва у рейнольдс критик сони деб аталади. цилиндрик қувурларда критик рейнольдс сони 2320 дан 4000 гача ўзгариши мумкин. цилиндрик пўлат қувурларда рейнолдьс сони 2320 га тенг бўлиши тажрибаларда кузатилган - ламинар ҳаракати режими; - турбулент ҳаракати режими. рейнольдс сони инерция кучларининг ишқаланиш кучларига …

3 / 42

н - ламинар ҳаракати режими; - турбулент ҳаракати режими. кинематик ёпишқоқлик коэффициенти суюқликнинг хилига ва ҳароратига боғлиқ равишда ўзгаради. кинематик ёпишқоқлик коэффициенти (сув учун) кинематик ёпишқоқлик коэффициенти нефт махсулотлари учун ??? * t0c 0 5 10 15 20 30 50 , см2/с 0,0178 0,0152 0,0131 0,0124 0,0114 0,0081 0,0054 цилиндрик пўлат қувурда: суюқликларда ички кучланиш: 2.ламинар ҳаракат режими исаак ньютон ньютон гипотезаси асосида аниқланади (1686-й.) ламинар ҳаракатнинг математик модели навье -стокс тенгламаси асосида ифодаланади. дж.г.стокс (1847й) кембридж университети профессори, томонларидан тавсия этилган . тенгламалар системаси а.навье (1826й.), француз муҳандиси, ҳаракатдаги идеал суюқликнинг дифференциал тенгламалари леонард эйлер (1707-1783) қувур кўндаланг кесими бўйича тезликнинг тақсимоти ламинар ҳаракат режимида қувур девори сиртидаги қаватнинг тезлиги нолга тенг бўлиб, қувур ўқига яқинлашган сари тезлик ошиб боради ва қувур ўқида тезлик максимал қийматга эга бўлади. у ҳолда, цилиндрик қувурдаги ҳаракат тезлиги, кўндаланг кесим бўйлаб парабола қонуни асосида тақсимланган бўлиб қуйидаги кўринишга эга бўлади: бу ердан сарф: …

4 / 42

ар: цилиндрик шаклдаги қувурлар учун гидравлик радиус: χ=2пr=пd; 4. тажрибалар асосида рейнольдс сонининг критик қиймати қуйидагича аниқланган. а) айлана цилиндрик шаклдаги қувурларда напорли ҳаракатланаётган суюқлик оқими учун: ёки б) тўғри бурчакли очиқ каналларда ҳаракатланаётган суюқликлар учун хопф тажрибасига асосан, бу катталик га тенг. уйга вазифа № мм см2/с w, см3 t, секунд ҳаракат режими 1 4*n1 1,25 2160,7 298,07 2 4*n1 1,00 5524,3 76,21 3 5*n1 0,25 3265,2 225,22 4 5*n1 0,01 6075,1 41,90 мурожат учун манзиллар фойдаланишга тавсия этилган адабиётлар 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016 й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, …

5 / 42
