1 / 14

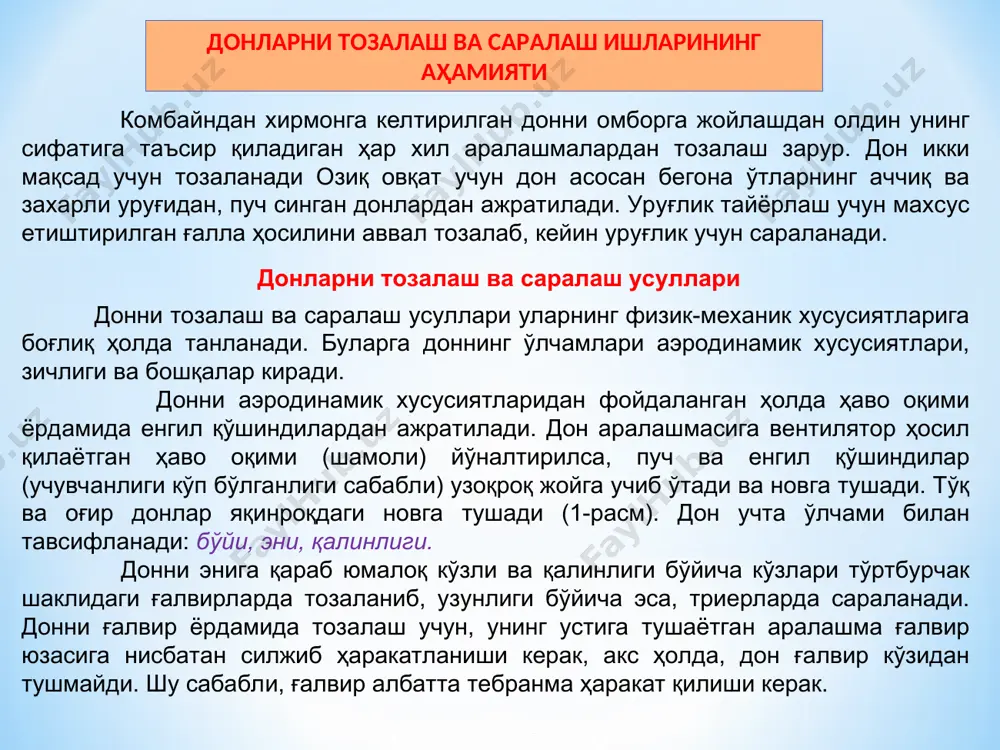

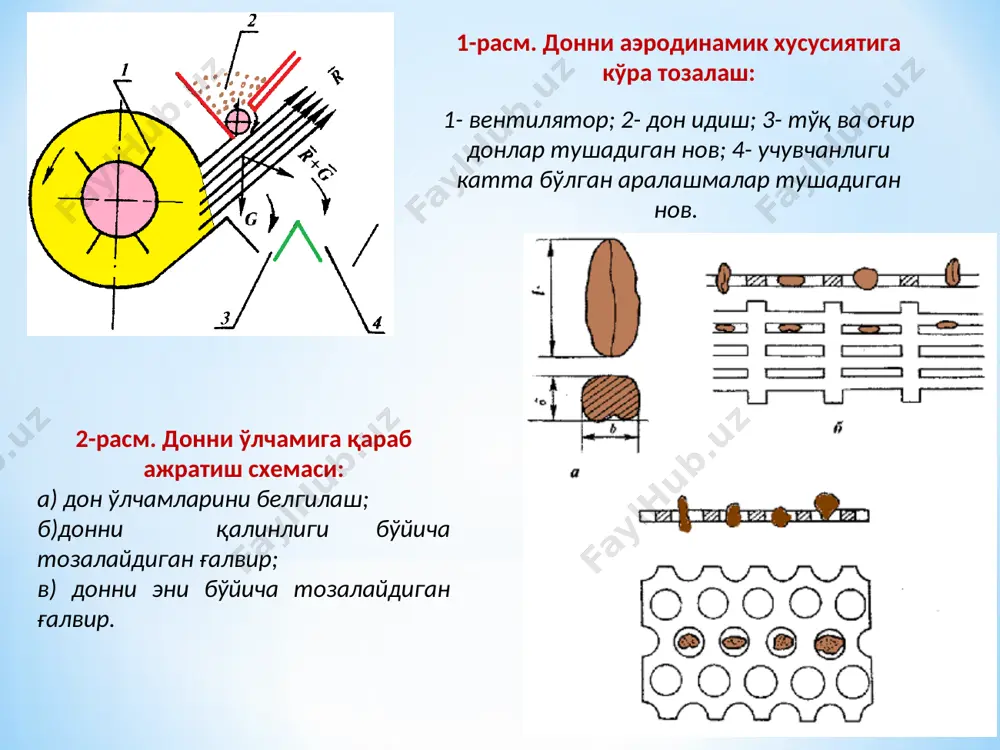

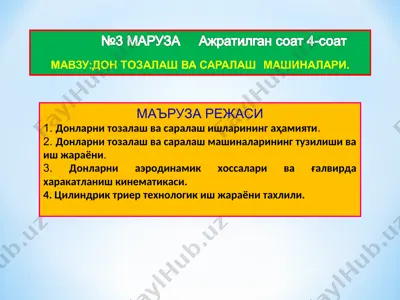

презентация powerpoint маъруза режаси 1. донларни тозалаш ва саралаш ишларининг аҳамияти. 2. донларни тозалаш ва саралаш машиналарининг тузилиши ва иш жараёни. 3. донларни аэродинамик хоссалари ва ғалвирда харакатланиш кинематикаси. 4. цилиндрик триер технологик иш жараёни тахлили. донларни тозалаш ва саралаш ишларининг аҳамияти комбайндан хирмонга келтирилган донни омборга жойлашдан олдин унинг сифатига таъсир қиладиган ҳар хил аралашмалардан тозалаш зарур. дон икки мақсад учун тозаланади озиқ овқат учун дон асосан бегона ўтларнинг аччиқ ва захарли уруғидан, пуч синган донлардан ажратилади. уруғлик тайёрлаш учун махсус етиштирилган ғалла ҳосилини аввал тозалаб, кейин уруғлик учун сараланади. донларни тозалаш ва саралаш усуллари донни тозалаш ва саралаш усуллари уларнинг физик-механик хусусиятларига боғлиқ ҳолда танланади. буларга доннинг ўлчамлари аэродинамик хусусиятлари, зичлиги ва бошқалар киради. донни аэродинамик хусусиятларидан фойдаланган ҳолда ҳаво оқими ёрдамида енгил қўшиндилардан ажратилади. дон аралашмасига вентилятор ҳосил қилаётган ҳаво оқими (шамоли) йўналтирилса, пуч ва енгил қўшиндилар (учувчанлиги кўп бўлганлиги сабабли) узоқроқ жойга учиб ўтади ва новга …

2 / 14

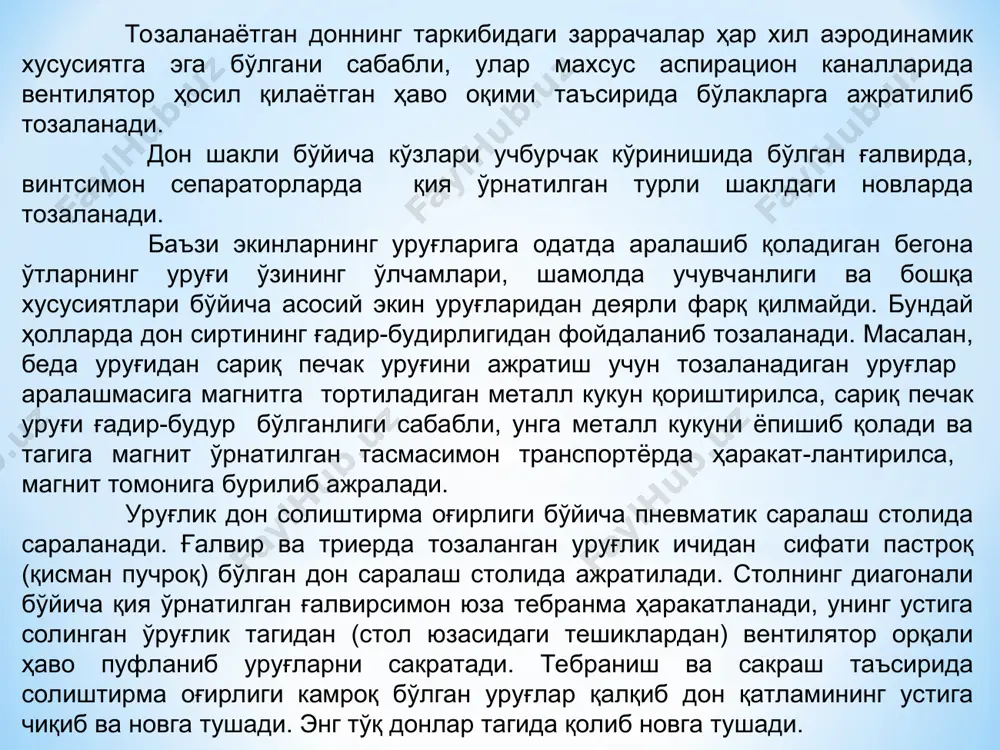

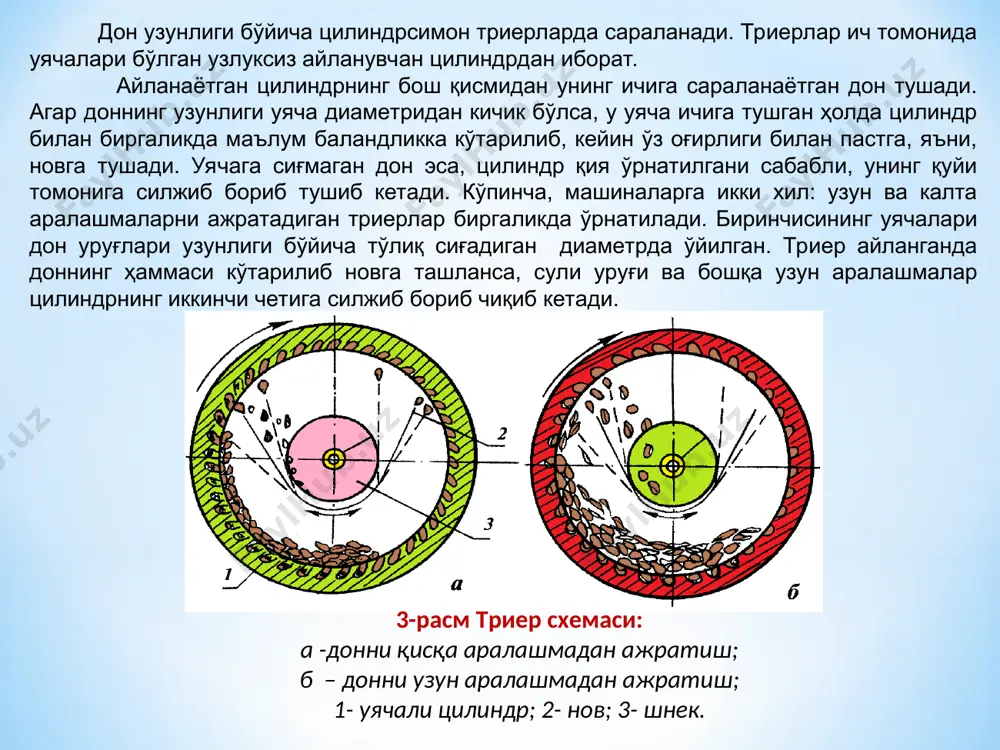

ан ғалвир. дон узунлиги бўйича цилиндрсимон триерларда сараланади. триерлар ич томонида уячалари бўлган узлуксиз айланувчан цилиндрдан иборат. айланаётган цилиндрнинг бош қисмидан унинг ичига сараланаётган дон тушади. агар доннинг узунлиги уяча диаметридан кичик бўлса, у уяча ичига тушган ҳолда цилиндр билан биргаликда маълум баландликка кўтарилиб, кейин ўз оғирлиги билан пастга, яъни, новга тушади. уячага сиғмаган дон эса, цилиндр қия ўрнатилгани сабабли, унинг қуйи томонига силжиб бориб тушиб кетади. кўпинча, машиналарга икки хил: узун ва калта аралашмаларни ажратадиган триерлар биргаликда ўрнатилади. биринчисининг уячалари дон уруғлари узунлиги бўйича тўлиқ сиғадиган диаметрда ўйилган. триер айланганда доннинг ҳаммаси кўтарилиб новга ташланса, сули уруғи ва бошқа узун аралашмалар цилиндрнинг иккинчи четига силжиб бориб чиқиб кетади. 3-расм триер схемаси: а -донни қисқа аралашмадан ажратиш; б – донни узун аралашмадан ажратиш; 1- уячали цилиндр; 2- нов; 3- шнек. тозаланаётган доннинг таркибидаги заррачалар ҳар хил аэродинамик хусусиятга эга бўлгани сабабли, улар махсус аспирацион каналларида вентилятор ҳосил қилаётган ҳаво оқими …

3 / 14

ғалвир ва триерда тозаланган уруғлик ичидан сифати пастроқ (қисман пучроқ) бўлган дон саралаш столида ажратилади. столнинг диагонали бўйича қия ўрнатилган ғалвирсимон юза тебранма ҳаракатланади, унинг устига солинган ўруғлик тагидан (стол юзасидаги тешиклардан) вентилятор орқали ҳаво пуфланиб уруғларни сакратади. тебраниш ва сакраш таъсирида солиштирма оғирлиги камроқ бўлган уруғлар қалқиб дон қатламининг устига чиқиб ва новга тушади. энг тўқ донлар тагида қолиб новга тушади. донларни тозалаш ва саралаш машиналарининг тузилиши ва иш жараёни дон тозалаш ва саралаш машиналарининг турлари жуда кўп бўлиб, қуйида бевосита комбайндан чиққан ёки дастлабки тозалашдан ўтган дон маҳсулотларини тозалайдиган машинанинг иш тартиби келтирилган (4-расм). шартли белгилар 4-расм. дон тозалаш ва саралаш машинасининг ишлаш схемаси: 1- транспортёр- таъминлагич; 2- шнекли тушадиган тирқишни ўзгартирадиган тўсиқ; 3- тақсимловчи шнек; 4- дон тўплагич; 5-биринчи аспирацион канал; 6,8- тиндиргич; 7- вентиляторлар; 9-дон кўтариш элеватори; 10,11-триерлар; 12-иккинчи аспирацион канал; 13- майда чиқиндилар шнеги. машина асосан қирғичли транспортёр-таъминлагич, ҳаво ёрдамида тозалаш қисми, ғалвирлар тўплами, цилиндрик …

4 / 14

озод бўлган дон юқориги ғалвирга тушади. тебранаётган қия ўрнатилган ғалвири келаётган донни ўзаро тенг икки бўлакка бўлади. йирик қисми ғалвирга ўтиб, эланади. асосий дон ва майда, лекин оғир, қўшиндилар ғалвир кўзларидан ўтиб, унинг тагидаги ғалвирга тушади, йирик қўшиндилар эса, юзасидан учинчи чиқиш новига тушади. доннинг ғалвирдан ўтган қисми пастдаги ғалвир устига тушиб эланади ва оғир майда қўшиндилардан тозаланиб ғалвирга узатилади. ғалвирда в -ҳаво оқимидан келган маҳсулотлар қўшилиб биргаликда эланади ва майда донлар ғалвир кўзидан ўтиб иккинчи чиқиш новига тушади. ғалвирда қолиб тозаланган йирик донлар иккинчи аспирацион каналга тушиб, такроран енгил қўшиндилардан холис бўлади ва элеватор ёрдамида цилиндрсимон триерга юборилади. агар дон уруғлик учун тайёрланаётган бўлса, триерларда қўшимча тозаланиб қисқа ва узун қўшиндилардан ажратилади. озиқ-овқат учун тозаланаётган бўлса, триерлар ишлатилмайди. * донларнинг аэродинамик хоссалари донни тозалаш ва саралаш усуллари уларнинг физик-механик хусусиятларига боғлиқ ҳолда танланади. буларга доннинг ўлчамлари аэродинамик хусусиятлари, зичлиги ва бошқалар киради. донни аэродинамик хусусиятларидан фойдаланган ҳолда ҳаво оқими …

5 / 14

vх уларнинг муллақалик тезлиги vм дан катта бўлиши керак . хаво оқимидаги жисимга шамолнинг босим кучи r таъсир этади : r=qpх s (vх—vм)2, бу ерда, q - хавонинг қаришлиги коэффициенти, унинг миқдори жисмнинг шакли, сирт ҳолати ва ҳавонинг тезлигига боғлиқ бўлиб, у тажриба асосида аниқланади. (буғдой учун q = 0,18… 0,26 , сули учун q = 0,011…0,15). рх - ҳавонинг зичлиги (рх = 1,2 кг/м3) . s – жисм мидел кесимининг юзаси, м2 . ( мидел кесими деганда, жисмнинг ҳаво оқимига перпендикуляр бўлган текисликка туширилган проекцияси тушунилади). доннинг оғирлик кучи ġ аэродинамик босим r га тескари йўналган. агар g> r бўлса, дон пастга туша бошлайди, g=r бўлса, дон муаллақ ҳолатда бўлади. g = r бўлишини таъминлайдиган v муаллақлик (критик) vм тезлик деб аталади ва қуйидаги ифода ёрдамида аниқланиши мумкин: формуладаги q ва s миқдорларни аниқ топиш қийин бўлганлиги сабабли, амалда vм миқдор тажриба асосида ўлчаб аниқланади. учувчанлик (паруслик) коэффициенти ку …
