1 / 14

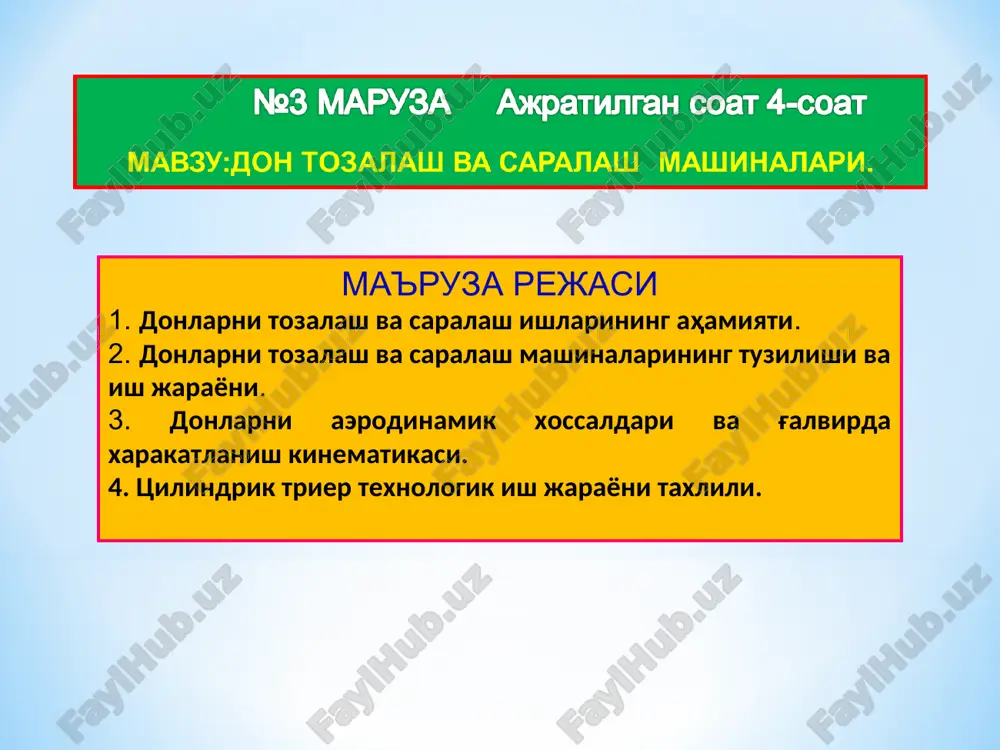

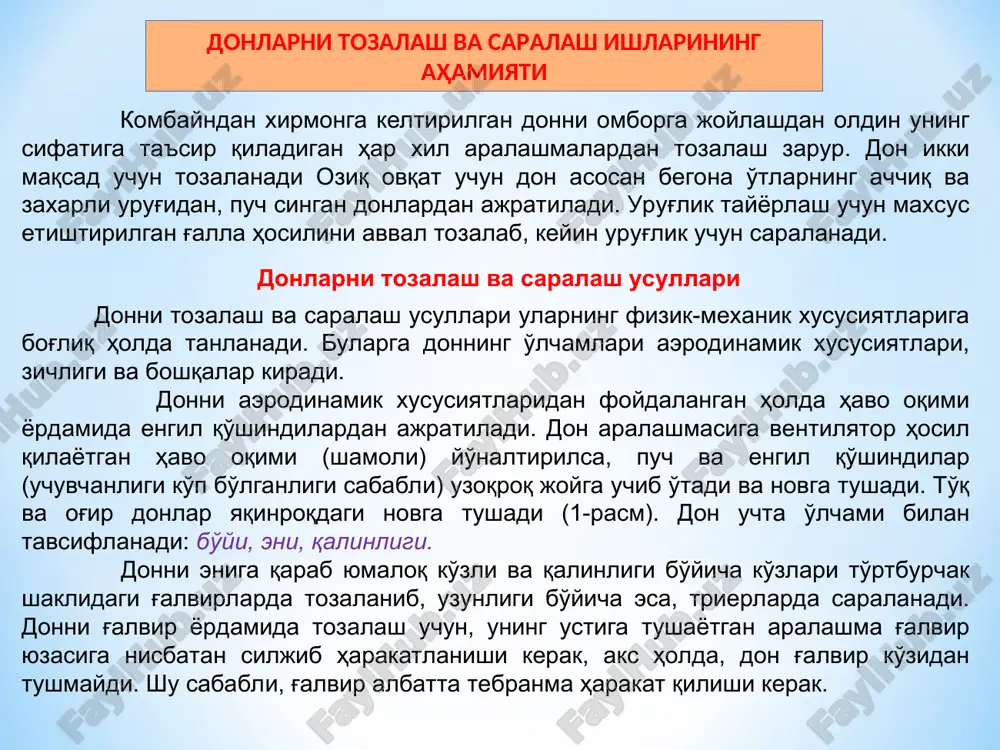

prezentatsiya powerpoint ma'ruza rejasi 1. donlarni tozalash va saralash ishlarining ahamiyati. 2. donlarni tozalash va saralash mashinalarining tuzilishi va ish jarayoni. 3. donlarni aerodinamik xossaldari va g'alvirda xarakatlanish kinematikasi. 4. tsilindrik trier texnologik ish jarayoni taxlili. donlarni tozalash va saralash ishlarining ahamiyati kombayndan xirmonga keltirilgan donni omborga joylashdan oldin uning sifatiga ta'sir qiladigan har xil aralashmalardan tozalash zarur. don ikki maqsad uchun tozalanadi oziq ovqat uchun don asosan begona o'tlarning achchiq va zaxarli urug'idan, puch singan donlardan ajratiladi. urug'lik tayyorlash uchun maxsus etishtirilgan g'alla hosilini avval tozalab, keyin urug'lik uchun saralanadi. donlarni tozalash va saralash usullari donni tozalash va saralash usullari ularning fizik-mexanik xususiyatlariga bog'liq holda tanlanadi. bularga donning o'lchamlari aerodinamik xususiyatlari, zichligi va boshqalar kiradi. donni aerodinamik xususiyatlaridan foydalangan holda havo oqimi yordamida engil qo'shindilardan ajratiladi. don aralashmasiga ventilyator hosil qilayotgan havo oqimi (shamoli) yo'naltirilsa, puch va engil qo'shindilar (uchuvchanligi ko'p bo'lganligi sababli) uzoqroq joyga uchib o'tadi va novga …

2 / 14

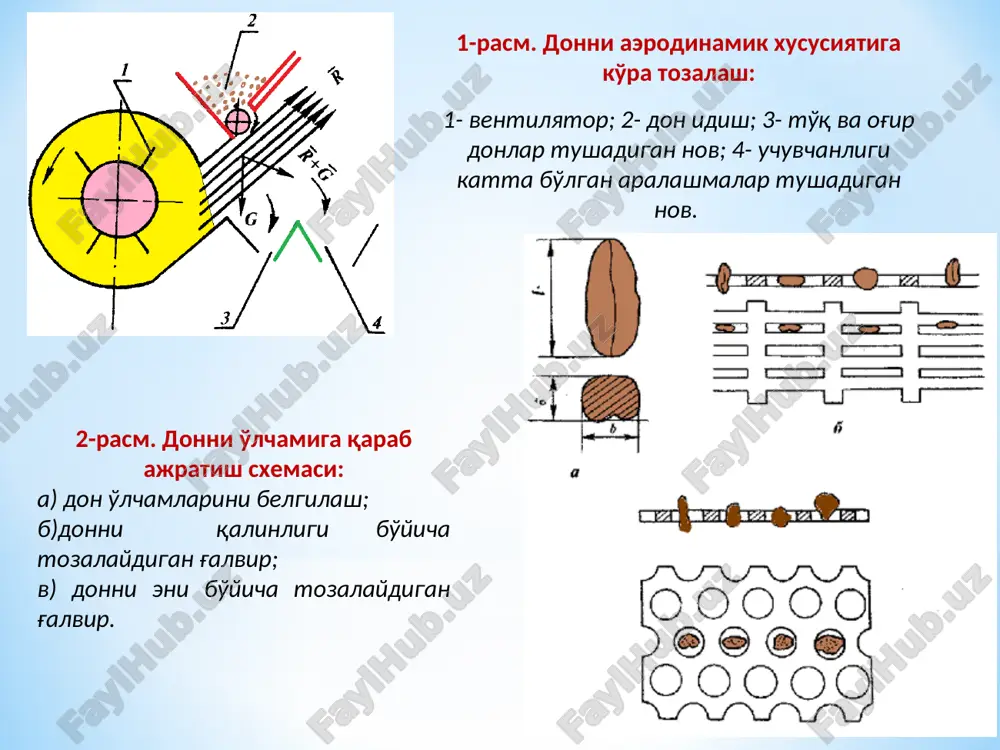

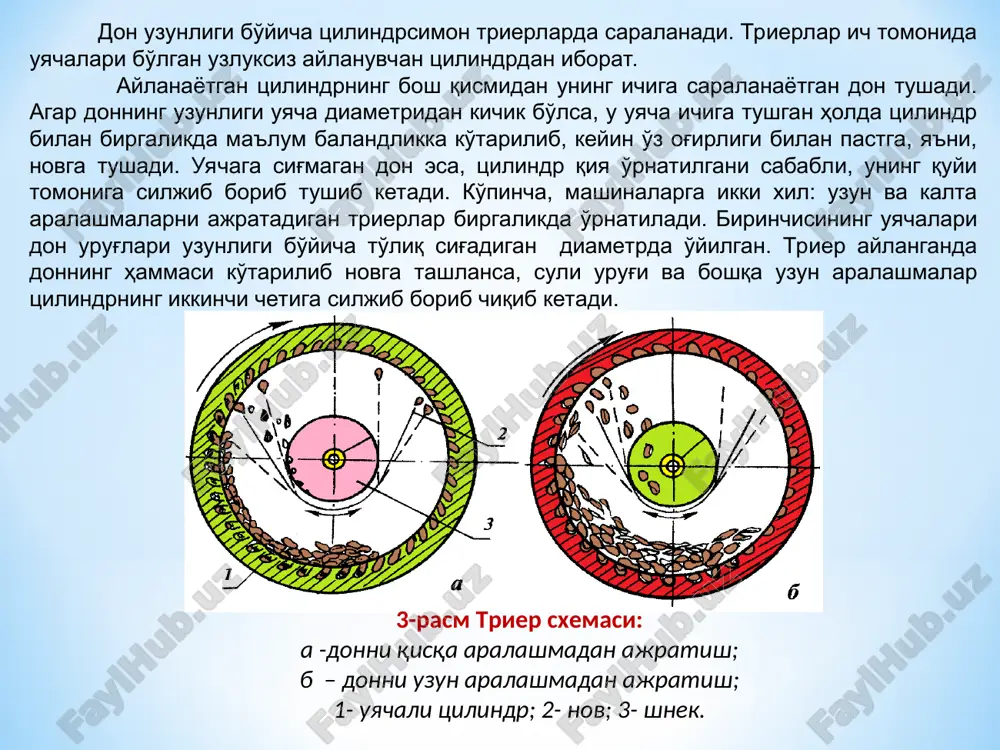

ratish sxemasi: a) don o'lchamlarini belgilash; b)donni qalinligi bo'yicha tozalaydigan g'alvir; v) donni eni bo'yicha tozalaydigan g'alvir. don uzunligi bo'yicha tsilindrsimon trierlarda saralanadi. trierlar ich tomonida uyachalari bo'lgan uzluksiz aylanuvchan tsilindrdan iborat. aylanayotgan tsilindrning bosh qismidan uning ichiga saralanayotgan don tushadi. agar donning uzunligi uyacha diametridan kichik bo'lsa, u uyacha ichiga tushgan holda tsilindr bilan birgalikda ma'lum balandlikka ko'tarilib, keyin o'z og'irligi bilan pastga, ya'ni, novga tushadi. uyachaga sig'magan don esa, tsilindr qiya o'rnatilgani sababli, uning quyi tomoniga siljib borib tushib ketadi. ko'pincha, mashinalarga ikki xil: uzun va kalta aralashmalarni ajratadigan trierlar birgalikda o'rnatiladi. birinchisining uyachalari don urug'lari uzunligi bo'yicha to'liq sig'adigan diametrda o'yilgan. trier aylanganda donning hammasi ko'tarilib novga tashlansa, suli urug'i va boshqa uzun aralashmalar tsilindrning ikkinchi chetiga siljib borib chiqib ketadi. 3-rasm trier sxemasi: a -donni qisqa aralashmadan ajratish; b – donni uzun aralashmadan ajratish; 1- uyachali tsilindr; 2- nov; 3- shnek. tozalanayotgan donning tarkibidagi zarrachalar har …

3 / 14

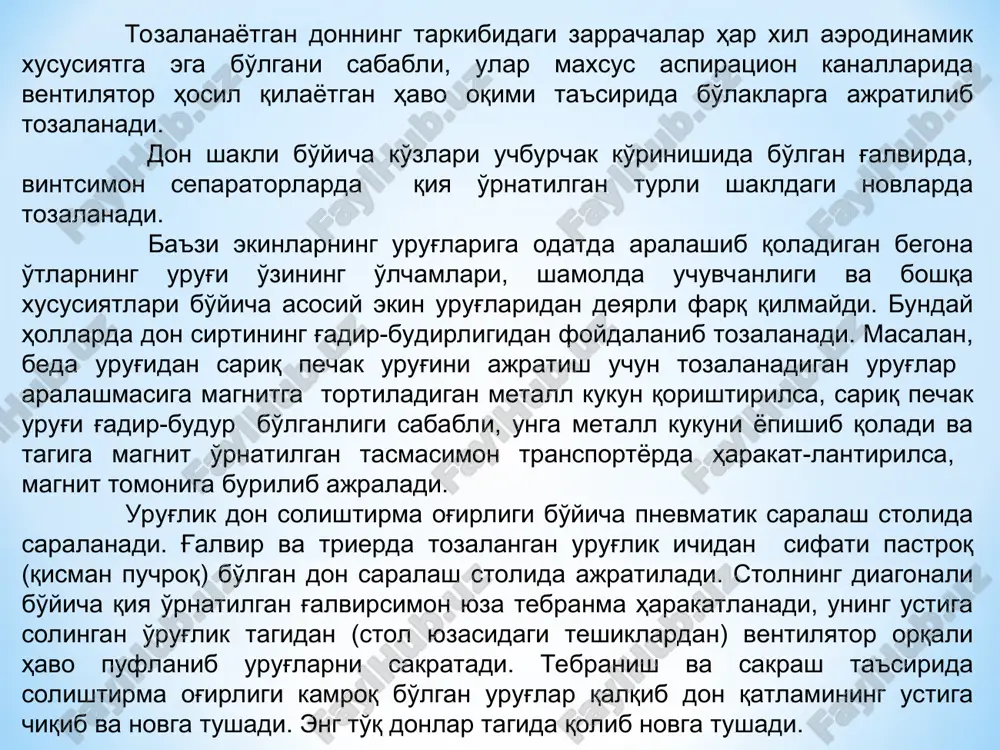

ir-budur bo'lganligi sababli, unga metall kukuni yopishib qoladi va tagiga magnit o'rnatilgan tasmasimon transportyorda harakat-lantirilsa, magnit tomoniga burilib ajraladi. urug'lik don solishtirma og'irligi bo'yicha pnevmatik saralash stolida saralanadi. g'alvir va trierda tozalangan urug'lik ichidan sifati pastroq (qisman puchroq) bo'lgan don saralash stolida ajratiladi. stolning diagonali bo'yicha qiya o'rnatilgan g'alvirsimon yuza tebranma harakatlanadi, uning ustiga solingan o'rug'lik tagidan (stol yuzasidagi teshiklardan) ventilyator orqali havo puflanib urug'larni sakratadi. tebranish va sakrash ta'sirida solishtirma og'irligi kamroq bo'lgan urug'lar qalqib don qatlamining ustiga chiqib va novga tushadi. eng to'q donlar tagida qolib novga tushadi. donlarni tozalash va saralash mashinalarining tuzilishi va ish jarayoni don tozalash va saralash mashinalarining turlari juda ko'p bo'lib, quyida bevosita kombayndan chiqqan yoki dastlabki tozalashdan o'tgan don mahsulotlarini tozalaydigan mashinaning ish tartibi keltirilgan (4-rasm). shartli belgilar 4-rasm. don tozalash va saralash mashinasining ishlash sxemasi: 1- transportyor- ta'minlagich; 2- shnekli tushadigan tirqishni o'zgartiradigan to'siq; 3- taqsimlovchi shnek; 4- don to'plagich; 5-birinchi …

4 / 14

da engil bo'lgan qo'shindilar uchib tindirgichga tushadi. havo oqimi tezligini sharoitga qarab tunuka to'siqchalar yordamida o'zgartirish mumkin. agar havo tezligi me'yoridan ko'proq bo'lsa, tindirgichga puch donlar bilan birgalikda to'q donlar ham uchib tushadi, tezlik kichik bo'lsa b1 g'alvirga engil qo'shindilar tushib tozalash sifati buziladi. aspiratsion kanaldan o'tib engil qo'shindilardan ozod bo'lgan don yuqorigi g'alvirga tushadi. tebranayotgan qiya o'rnatilgan g'alviri kelayotgan donni o'zaro teng ikki bo'lakka bo'ladi. yirik qismi g'alvirga o'tib, elanadi. asosiy don va mayda, lekin og'ir, qo'shindilar g'alvir ko'zlaridan o'tib, uning tagidagi g'alvirga tushadi, yirik qo'shindilar esa, yuzasidan uchinchi chiqish noviga tushadi. donning g'alvirdan o'tgan qismi pastdagi g'alvir ustiga tushib elanadi va og'ir mayda qo'shindilardan tozalanib g'alvirga uzatiladi. g'alvirda v -havo oqimidan kelgan mahsulotlar qo'shilib birgalikda elanadi va mayda donlar g'alvir ko'zidan o'tib ikkinchi chiqish noviga tushadi. g'alvirda qolib tozalangan yirik donlar ikkinchi aspiratsion kanalga tushib, takroran engil qo'shindilardan xolis bo'ladi va elevator yordamida tsilindrsimon trierga yuboriladi. agar don …

5 / 14

gi xavo oqimi yordamida donni ajritib olish, uning tarkibidagi qo'shindilar va donning aerodinamik xususiyatlariga asoslangan bo'lib bunda ikkita ko'rsatkich e'tiborga olinadi: - donning muallaqlik (kritik) tezligi , vm - uchuvchanlik (paruslik ) koeffiitsienti, k xavo vertikali oqimining tezligi vx muallaqalik tezlik vm ga teng bo'lsa, oqim ichiga o'rnitilgan don yoki biror jisim, pastga yoki yuqoriga xarakatlanmasdan, joyida qalqib turadi. don aralashmasidan ayrim qo'shindilarni uchirib olib ketishi uchun xavoning tezligi vx ularning mullaqalik tezligi vm dan katta bo'lishi kerak . xavo oqimidagi jisimga shamolning bosim kuchi r ta'sir etadi : r=qpx s (vx—vm)2, bu erda, q - xavoning qarishligi koeffitsienti, uning miqdori jismning shakli, sirt holati va havoning tezligiga bog'liq bo'lib, u tajriba asosida aniqlanadi. (bug'doy uchun q = 0,18… 0,26 , suli uchun q = 0,011…0,15). rx - havoning zichligi (rx = 1,2 kg/m3) . s – jism midel kesimining yuzasi, m2 . ( midel kesimi deganda, jismning havo oqimiga …
