грунтларни силжишига каршилиги тушунчаси ва уни аниклаш усуллари

DOC 96,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1
1476127117_65310.doc w z p p p + = j j t s = t s 1 1 * s j t tg = ( ) s t f = 1 1 * s j t tg с + = j 0 1 sin * * 1 * * = - a s t dx ds a s t sin * ds dx = a s t 2 sin 2 = a s t 2 sin 2 = ( ) 0 45 1 2 sin = = a a 2 s t = f p q = = 1 s 2 q = t 2 1 s s = oc cm = j sin ; 2 2 ; 2 3 1 3 1 3 3 1 s s s s s s s + = - + = - = oc cm 3 1 3 1 sin s s s s …
2
килса, лойли грунтларда эса шу билан бир каторда туташувчанлик кучлари хам хизмат килади. силжишга каршилик курсатувчи катталиклар булиб куйидагилар хизмат килади: - ички ишкалиш бурчаги ; с- туташувчанлик коэффициенти. бу катталиклар узгарувчан ва уларнинг микдорий киймати куйилган ташки юк кийматига боглик булади. инженерлик хисоблашларда грунтнинг юк кутариш кобилияти, массивларнинг тургунлиги, грунтларнинг тиркович деворларга босим киймати, асосан, ана шу икки кийматнинг канчалик аник топилганлигига боглик булади. грунтлар механикасида ички ишкаланиш бурчаги embed equation.3 , ва туташувчанлик коэффициенти с грунтларнинг асосий механик курсатгичлари деб юритилади. бу курсатгичлар аниклашнинг куйидаги усуллари мавжуд: 1. тугри майдон буйича киркилиш (прямой плоскостный срез) 2. уч укли сиќилиш (трехосное сжатие) 3. бир укли сиќилиш (простое односное сжатие) тугри майдон буйича киркилиш усулида грунтларнинг силжишга энг катта каршилиги грунтларни бир киркимли асбобларда текшириш оркали аникланади (1-чизма). грунт намунаси икки булакдан иборат (кузгалмас на силжувчи) булган халка цилиндрга солинади. бу асбобларда синаш куйидагича амалга оширилади. аввал вертикал юкнинг керакли …
3

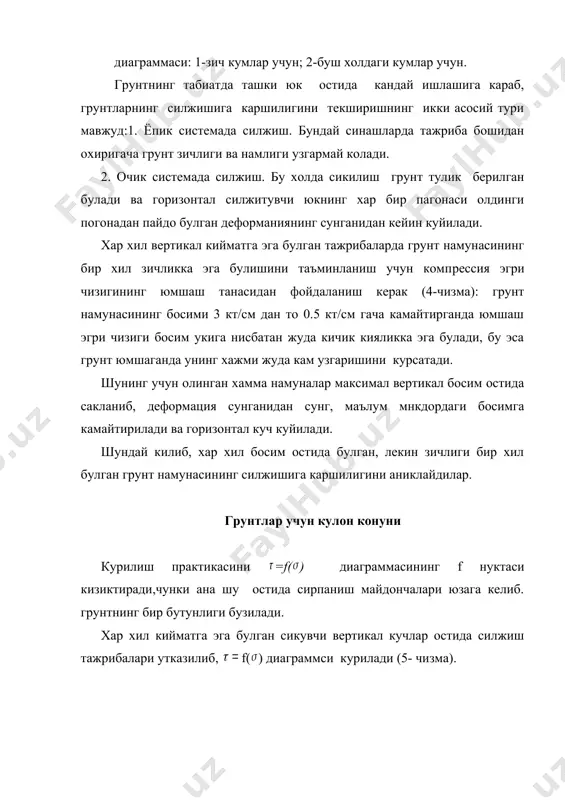

ди. агар деформация тезлигини бир хил саклаган холда синаш ишлари олиб борилса, унда куйидаги графикни олиш мумкин (3-чизма). диаграммаси: 1-зич кумлар учун; 2-буш холдаги кумлар учун. грунтнинг табиатда ташки юк остида кандай ишлашига караб, грунтларнинг силжишига каршилигини текширишнинг икки асосий тури мавжуд:1. ёпик системада силжиш. бундай синашларда тажриба бошидан охиригача грунт зичлиги ва намлиги узгармай колади. 2. очик системада силжиш. бу холда сикилиш грунт тулик берилган булади ва горизонтал силжитувчи юкнинг хар бир пагонаси олдинги погонадан пайдо булган деформаниянинг сунганидан кейин куйилади. хар хил вертикал кийматга эга булган тажрибаларда грунт намунасининг бир хил зичликка эга булишини таъминланиш учун комп​рессия эгри чизигининг юмшаш танасидан фойдаланиш керак (4-чизма): грунт намунасининг босими 3 кт/см дан то 0.5 кт/см гача камайтирганда юмшаш эгри чизиги босим укига нисбатан жуда кичик кияликка эга булади, бу эса грунт юмшаганда унинг хажми жуда кам узгаришини курсатади. шунинг учун олинган хамма намуналар максимал вертикал босим остида сакланиб, деформация сунганидан …
4

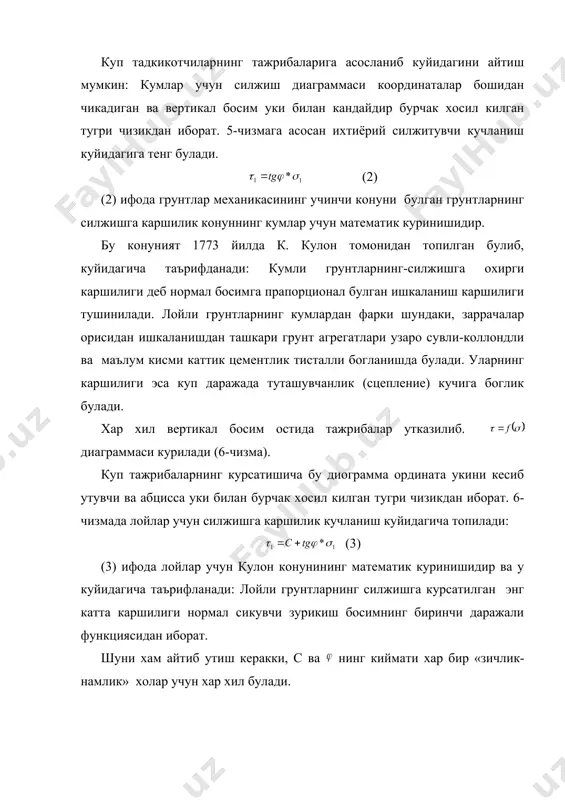

уннинг кумлар учун математик куринишидир. бу конуният 1773 йилда к. кулон томонидан топилган булиб, куйидагича таърифданади: кумли грунтларнинг-силжишга охирги каршилиги деб нормал босимга прапорционал булган ишкаланиш каршилиги тушинилади. лойли грунтларнинг кумлардан фарки шундаки, заррачалар орисидан ишкаланишдан ташкари грунт агрегатлари узаро сувли-коллондли ва маълум кисми каттик цементлик тисталли богланишда булади. уларнинг каршилиги эса куп даражада туташувчанлик (сцепление) кучига боглик булади. хар хил вертикал босим остида тажрибалар утказилиб. диаграммаси курилади (6-чизма). куп тажрибаларнинг курсатишича бу диограмма ордината укини кесиб утувчи ва абцисса уки билан бурчак хосил килган тугри чизикдан иборат. 6-чизмада лойлар учун силжишга каршилик кучланиш куйидагича топилади: (3) (3) ифода лойлар учун кулон конунининг математик куринишидир ва у куйидагича таърифланади: лойли грунтларнинг силжишга курсатилган энг катта каршилиги нормал сикувчи зурикиш босимнинг биринчи даражали функциясидан иборат. шуни хам айтиб утиш керакки, с ва нинг киймати хар бир «зичлик-намлик» холар учун хар хил булади. грунтларнинг силжишини бир ва уч укли сиќилишда синаш бир …
5
дадан чегаравий кучланганлик диаграммасини куриш мумкин (8-чизма). грунтларни уч укли сикилишда синаш уларнинг мустахкамлик ва деформатив хоссаларини текширишга имкон яратади. бундай тажрибалар стабилометр деб аталадиган асбобларда утказилади (9-чизма). грунт намуналарини уч укли сиќилишда синаш унинг ён босим коэффициентни, чизикли шакл узгариш модулини, ён томонга кенгайиш коэффициентлари аникланади. грунтларини уч укли синаш куйидагича амалга оширилади. камерага урнатилган грунт намунасига ён томон босими берилади . деформациялар сунгач вертикал босим аста-секин ошириб борилади. грунт намунаси уч мувозанатини йукотгач юклаш тухтатилади. кучланишлар доирасини чизиш учун кумли грунтларда бирта на​мунани (10-чизма,а), лойли грунтларда эса камида 2 та намуна (10-чизма, б) синалади. кучланишлар доирасидан куйидагиларни чикариш мумкин. кумлар учун (10-чизма, а) урнига куйсак (7) лойли грунтлар учун (10-чизма, б) ; бундан (8) (7) ва (8) ифодадар грунтлар механикаси амалиётида кенг кулланилади. адабиетлар: 1. расулов х.з. грунтлар механикаси,замин ва пойдеворлар. тошкент, укитувчи, 1993 йил. 2. цытович н.а. механика грунтов. м., высшаяшкола, 1983. 3. долматов б.и. механика грунтов,основания …
